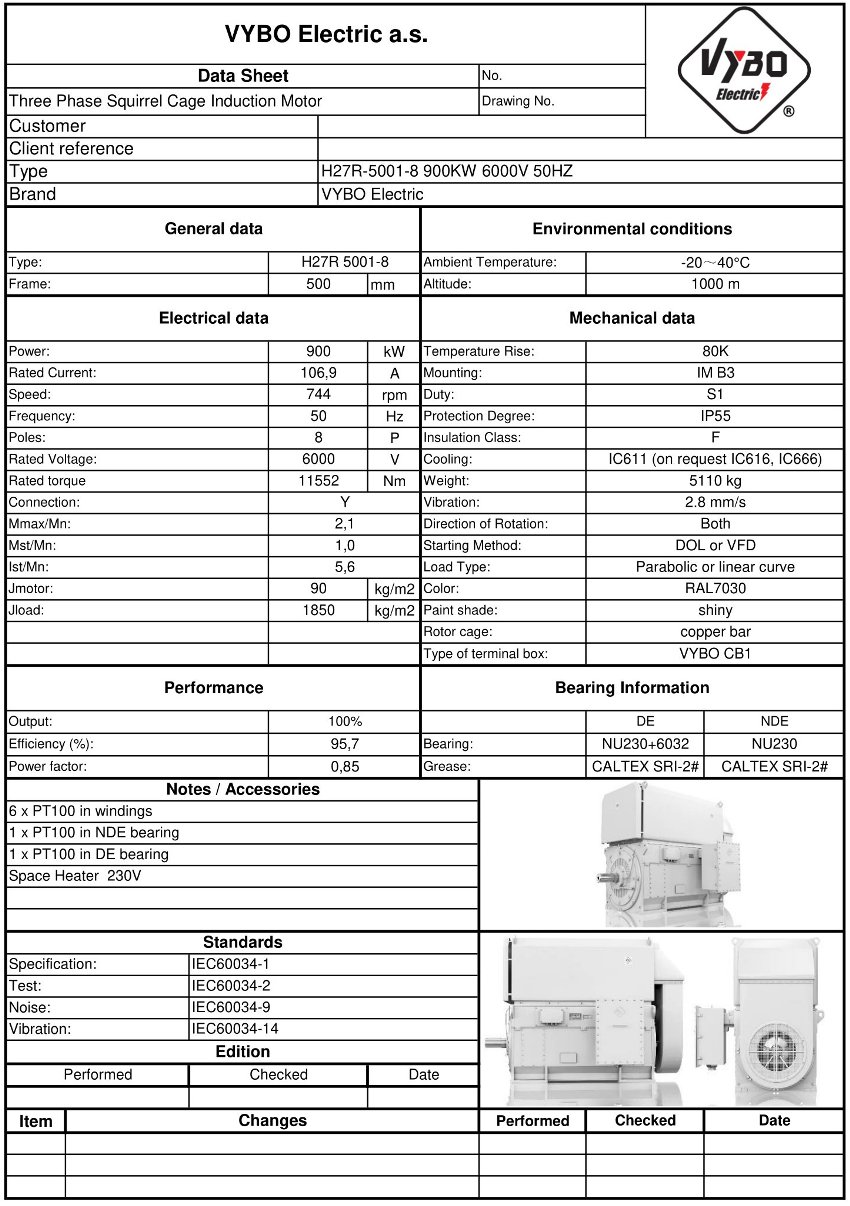

Trefaset elmotor: H27R-5001-8 900KW 6000V 50HZ
| Grundlæggende tekniske data | |
| Motortype | H27R 5001-8 |
| Mærkeeffekt (kW) | 900 |
| Rammestørrelse (mm) | 500 |
| Antal poler | 8 |
| Nominelt omdrejningstal (rpm) | 744 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 6000 |
| Tilslutning | Y |
| Mærkestrøm (A) | 106,9 |
| Virkningsgrad ved 100 % belastning (%) | 95,7 |
| Effektfaktor ved 100 % belastning | 0,85 |
| Start- og momentkarakteristik | |
| Mærkemoment (Nm) | 11552 |
| Forhold for startmoment (LRT/RLT) | 1,0 |
| Forhold for kipmoment (BDT/RLT) | 2,1 |
| Forhold for startstrøm (LRA/RLA) | 5,6 |
| Rotorens inertimoment (kg·m²) | 90 |
| Lastens inertimoment (kg·m²) | 1850 |
| Tilbehør | |
| 6 x PT100 i viklingerne | |
| 1 x PT100 i NDE-lejet | |
| 1 x PT100 i DE-lejet | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3 (andre udførelser på forespørgsel) |
| Driftstype | S1 (S2, S3, S4 – S9 som ekstraudstyr) |
| Belastningstype | Parabolsk eller lineær kurve |
| Beskyttelsesgrad | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC611 (på forespørgsel IC616, IC666) |
| Startmetode | DOL, VFD, softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kobberrotorstænger |
| Klemkassetype | VYBO CB1-HV |
| Driftsbetingelser | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 som ekstraudstyr) |
| Maksimal installationshøjde | op til 1000 m |
| Vægt og overfladefinish | |
| Omtrentlig vægt | 5110 kg |
| Farve | RAL7030 |
| Lakfinish | blank |
| Lejer og smøring | |
| DE/NDE-lejer | NU238-C3+6040-C3/NU230-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
H27R 5001-8-6 er en elektrisk motor på 700 omdr./min., der er udviklet til en effekt på 900 kW og en 6000 V-forsyning, og ved et nominelt omdrejningstal på 744 omdr./min. giver den drift med lavere energitab i krævende teknologiske knudepunkter. Denne trefasede elektriske motor er beregnet til stabil drift i kategorien store HV-drev, hvor langsigtet økonomi, termisk reserve og pålidelig effektoverførsel er afgørende.
IE4-virkningsgrad reducerer tab ved kontinuerlig drift af en elektrisk motor på 700 omdr./min.
IE4 Super Premium-virkningsgrad hjælper med at begrænse driftstab i højeffektapplikationer, hvor hvert procentpoint i virkningsgrad afspejles i forbruget og de termiske forhold i hele drevet. Kombineret med en svejset stålramme har motorkonstruktionen højere stivhed, et fordelagtigt forhold mellem vægt og ydeevne samt bedre håndterbarhed ved installation af store enheder.
- Høj virkningsgrad understøtter økonomisk drift af pumper, kompressorer og transmissionsenheder.
- Den svejsede ramme forbedrer den mekaniske modstand ved kontinuerlig belastning og vibrationer fra teknologien.
- En mærkestrøm på 106,9 A letter dimensionering af strømforsynings- og beskyttelseskomponenter i HV-tavlen.
Momentreserve og start hjælper under tunge belastninger
I denne 8-polede elektriske motor er mærkemomentet 11552 Nm, hvilket giver tilstrækkelig reserve til både start og stationære driftsforhold på store produktionslinjer. Startmomentet når 1 gang mærkemomentet, kipmomentet 2,1 gange mærkemomentet og startstrømmen 5,6 gange mærkestrømmen, så dimensioneringen af start, beskyttelse og forsyningsgren kan baseres på en præcis belastningsforudsætning. Rotorinerti på 90,0 kg·m² og belastningsinerti på 1850,0 kg·m² er særligt vigtige i enheder med stor lagret energi.
I denne effektklasse er en effektfaktor på 0,85 også nyttig, fordi den hjælper med at optimere dimensioneringen af anlæggets strømforsyningsinfrastruktur. For operatører af store fabrikker er det også praktisk, at temperaturstigningsklasse B sammen med isolationsklasse F giver en passende termisk og isolationsmæssig reserve til langvarig drift.
Standard termisk beskyttelse og overvågning øger driftssikkerheden
H27R-HD-Modular-serien anvender standard termisk beskyttelse og overvågning, der letter kontrollen af vikling og lejer under kritiske driftsformer. I praksis understøtter denne løsning tidlig registrering af overbelastning, termiske udsving og forhold, som kan forkorte maskinens levetid.
- Temperaturmåling i vikling og lejer hjælper med at opdage afvigelser fra normale forhold i tide.
- Antikondensvarme understøtter maskinens driftsberedskab efter stilstand og ved miljømæssige udsving.
- DE-leje NU238-C3+6040-C3 og NDE-leje NU230-C3 svarer til den krævende driftsklasse.
Anvendelser i teknologi med høj driftssikkerhed
H27R 5001-8-6 anvendes i råvandspumpestationer, store procespumper, kompressorstationer, blæsere til energiproduktion, cementmøller, valseværker, transportører med høj inerti, blandere til den kemiske industri, ekstruderingslinjer, papiropviklere, køletårnsventilatorer, knusere, flotation i minedrift og teknologiske enheder til vandbehandling. I hver af disse applikationer forventes en trefaset elektrisk motor at levere stabil drift, enkel dimensionering og lang levetid under belastning.
Med H27R-HD-Modular-serien kombinerer VYBO Electric en teknisk løsning til industrielle højspændingsdrev med de praktiske krav i OEM-projekter, hvor effektivitet, mekanisk stivhed og forudsigelig service er afgørende. Hvis du har brug for en motor til en HV-applikation med fokus på driftsomkostninger og pålidelig integration i en større enhed, så kontakt os.
Hurtigt overblik over parametre
En mærkeeffekt på 900 kW, spænding på 6000 V, omdrejningstal på 744 omdr./min., strøm på 106,9 A, virkningsgrad på 95,7 %, effektfaktor på 0,85, rammestørrelse på 500 mm og pakkevægt på 5110 kg udgør et robust grundlag for dimensionering af et stort drev. Data om lejer, inerti og moment hjælper også ved maskindimensionering, fordi de muliggør en mere præcis vurdering af start, belastning og linjens samlede energibalance.
