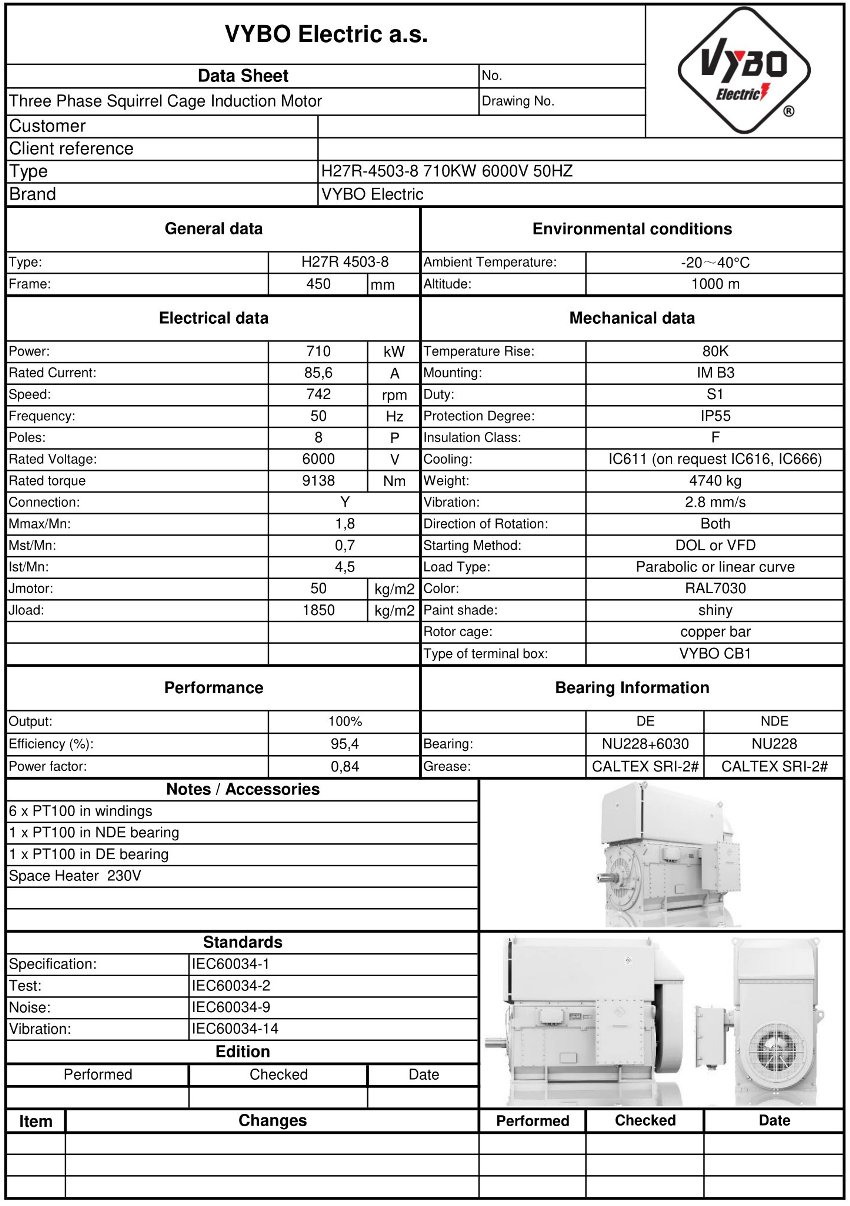

Trefaset elmotor: H27R-4503-8 710KW 6000V 50HZ
| Grundlæggende tekniske data | |
| Motortype | H27R 4503-8 |
| Mærkeeffekt (kW) | 710 |
| Rammestørrelse (mm) | 450 |
| Antal poler | 8 |
| Nominelt omdrejningstal (rpm) | 742 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 6000 |
| Tilslutning | Y |
| Mærkestrøm (A) | 85,6 |
| Virkningsgrad ved 100 % belastning (%) | 95,4 |
| Effektfaktor ved 100 % belastning | 0,84 |
| Start- og momentkarakteristik | |
| Mærkemoment (Nm) | 9138 |
| Forhold for startmoment (LRT/RLT) | 0,7 |
| Forhold for kipmoment (BDT/RLT) | 1,8 |
| Forhold for startstrøm (LRA/RLA) | 4,5 |
| Rotorens inertimoment (kg·m²) | 50 |
| Lastens inertimoment (kg·m²) | 1850 |
| Tilbehør | |
| 6 x PT100 i viklingerne | |
| 1 x PT100 i NDE-lejet | |
| 1 x PT100 i DE-lejet | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3 (andre udførelser på forespørgsel) |
| Driftstype | S1 (S2, S3, S4 – S9 som ekstraudstyr) |
| Belastningstype | Parabolsk eller lineær kurve |
| Beskyttelsesgrad | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC611 (på forespørgsel IC616, IC666) |
| Startmetode | DOL, VFD, softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kobberrotorstænger |
| Klemkassetype | VYBO CB1-HV |
| Driftsbetingelser | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 som ekstraudstyr) |
| Maksimal installationshøjde | op til 1000 m |
| Vægt og overfladefinish | |
| Omtrentlig vægt | 4740 kg |
| Farve | RAL7030 |
| Lakfinish | blank |
| Lejer og smøring | |
| DE/NDE-lejer | NU228-C3+6030-C3/NU228-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
Energieffektiviteten i denne løsning er udviklet til lange arbejdscyklusser, høje belastninger og kontrollerede driftsomkostninger. H27R 4503-8-6 med en effekt på 710 kW hører til de robuste drev til store teknologiske enheder, hvor pålidelig effekt, stabilt omdrejningstal og reserve til kontinuerlig drift er påkrævet. I klassen for højeffektenheder er det en elektrisk motor på 750 omdr./min., der er forberedt til applikationer med fokus på effektivitet og holdbarhed.
Lukket køling holder motorens indre rent
H27R-HD-Modular-serien anvender IC611 luft-til-luft-køling, som understøtter ren intern motorluft og hjælper med at opretholde stabile termiske forhold selv, hvor der forekommer støv, aggressive dampe eller højere fugtighed. IE4 Super Premium-virkningsgrad reducerer energitab i højeffektdrev og gavner drift, der overvåger den langsigtede økonomi uden at gå på kompromis med driftssikkerheden.
Motorkonstruktionen anvender også VPI-imprægnering af statorviklingen, som øger modstanden mod vibrationer og forurening og samtidig understøtter lang isolationslevetid i krævende drift. For industrielle højspændingsdrev er denne viklingsbeskyttelse særlig vigtig, hvor motoren arbejder kontinuerligt eller under hyppige procesændringer.
Parametre, der understøtter dimensionering af start og beskyttelse
H27R 4503-8-6 arbejder med en mærkestrøm på 85,6 A, en effektfaktor på 0,84 og en virkningsgrad på 95,4 %. Mærkemomentet på 9138 Nm giver den nødvendige kraft til krævende teknologiske enheder, mens startmomentet når 0,7 gange mærkemomentet, kipmomentet 1,8 gange mærkemomentet og startstrømmen 4,5 gange mærkestrømmen. Disse data er vigtige ved dimensionering af strømforsyning, beskyttelseskomponenter og samlet momentreserve.
- Et nominelt omdrejningstal på 742 omdr./min. svarer til typisk anvendelse af en 8-polet elektrisk motor i lavhastigheds industrielle enheder.
- Isolationsklasse F og temperaturstigningsklasse B understøtter sikker drift under lange skift.
- Rotorinerti på 50,0 kg·m² hjælper ved dimensionering af start- og bremsedynamik.
- Belastningsinerti på 1850,0 kg·m² er vigtig ved dimensionering af forbindelsen til det drevne udstyr.
- DE-leje NU228-C3+6030-C3 og NDE-leje NU228-C3 understøtter enhedens mekaniske holdbarhed.
Anvendelse i tung drift med 6000 V-forsyning
Denne højspændingsmotor er beregnet til et 6000 V-net, hvor stabil drift og præcist dimensioneret beskyttelse kræves. I praksis anvendes den til at drive knusere, møller, ventilatorer, kompressorer, pumper, transportører og blandingslinjer. Den bruges også i metallurgiske anlæg, cementfabrikker, energiproduktion, vand- og affaldshåndtering eller i OEM-enheder med store teknologiske enheder.
Konstruktion tilpasset langvarig belastning
En rammestørrelse på 450 mm og en pakkevægt på 4740 kg bekræfter, at dette er en motor til robust industriel brug. H27R-HD-Modular-serien er forberedt til integration i enheder, hvor ikke kun effekt, men også servicepålidelighed, termisk stabilitet og kompatibilitet med krævende procesformer overvåges. Med denne serie bygger VYBO Electric videre på en løsning, der forenkler langvarig drift uden unødige kompromiser.
Løsning til kontinuerlig drift uden unødige tab
Kombinationen af en virkningsgrad på 95,4 %, en effektfaktor på 0,84 og lukket køling skaber betingelserne for økonomisk drift i store fabrikker og teknologiske knudepunkter med højt energiforbrug. Hvis du planlægger et nyt drev eller udskiftning af en eksisterende enhed, så oplev ydeevnen i H27R-HD-Modular-serien og bestil H27R 4503-8-6 i god tid, så installationen er klar uden forsinkelse, når idriftsættelsen begynder.
