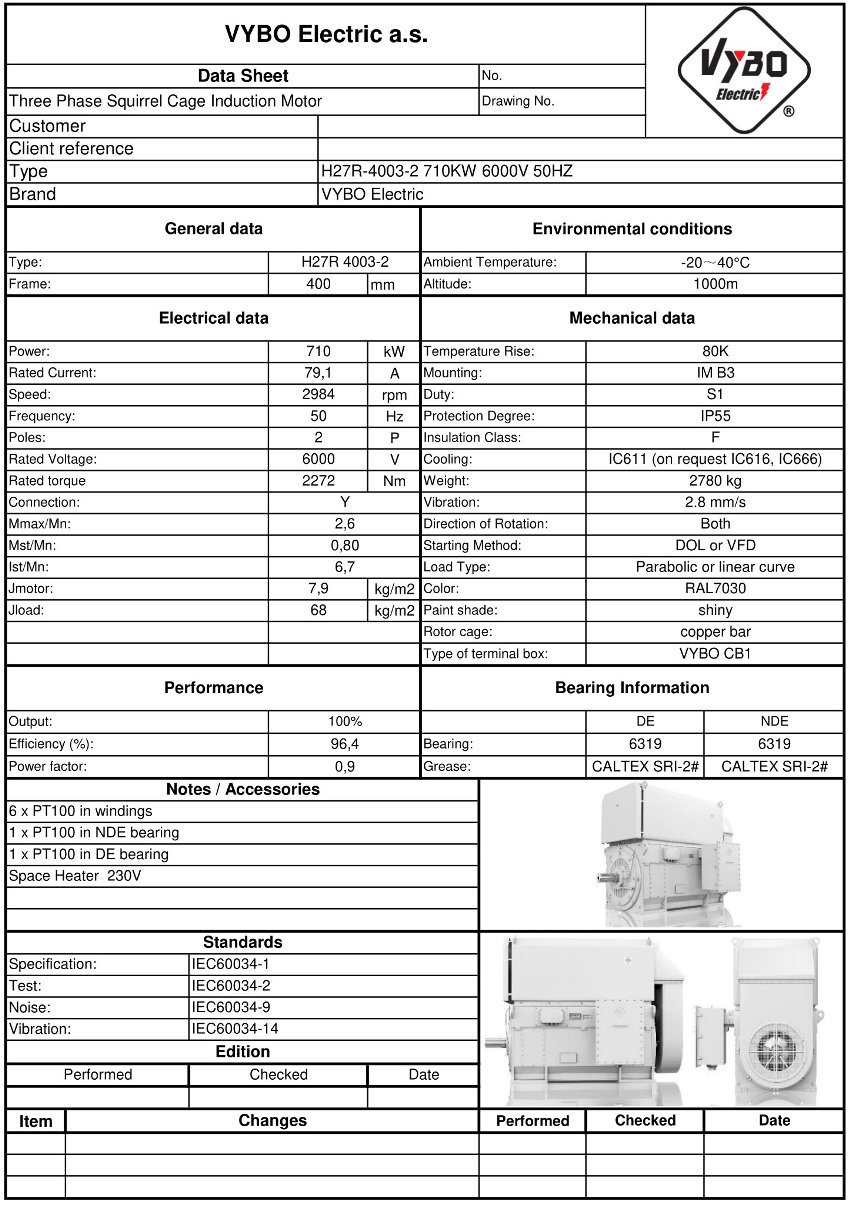

Trefaset elmotor: H27R-4003-2 710KW 6000V 50HZ
| Grundlæggende tekniske data | |
| Motortype | H27R 4003-2 |
| Mærkeeffekt (kW) | 710 |
| Rammestørrelse (mm) | 400 |
| Antal poler | 2 |
| Nominelt omdrejningstal (rpm) | 2984 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 6000 |
| Tilslutning | Y |
| Mærkestrøm (A) | 79,1 |
| Virkningsgrad ved 100 % belastning (%) | 96,4 |
| Effektfaktor ved 100 % belastning | 0,9 |
| Start- og momentkarakteristik | |
| Mærkemoment (Nm) | 2272 |
| Forhold for startmoment (LRT/RLT) | 0,80 |
| Forhold for kipmoment (BDT/RLT) | 2,6 |
| Forhold for startstrøm (LRA/RLA) | 6,7 |
| Rotorens inertimoment (kg·m²) | 7,9 |
| Lastens inertimoment (kg·m²) | 68 |
| Tilbehør | |
| 6 x PT100 i viklingerne | |
| 1 x PT100 i NDE-lejet | |
| 1 x PT100 i DE-lejet | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3 (andre udførelser på forespørgsel) |
| Driftstype | S1 (S2, S3, S4 – S9 som ekstraudstyr) |
| Belastningstype | Parabolsk eller lineær kurve |
| Beskyttelsesgrad | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC611 (på forespørgsel IC616, IC666) |
| Startmetode | DOL, VFD, softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kobberrotorstænger |
| Klemkassetype | VYBO CB1-HV |
| Driftsbetingelser | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 som ekstraudstyr) |
| Maksimal installationshøjde | op til 1000 m |
| Vægt og overfladefinish | |
| Omtrentlig vægt | 2780 kg |
| Farve | RAL7030 |
| Lakfinish | blank |
| Lejer og smøring | |
| DE/NDE-lejer | 6319-C3/6319-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
I tung industri afhænger driften ikke kun af effekten, men også af evnen til at bevare lave tab under kontinuerlig belastning. H27R 4003-2-6 er udviklet som en elmotor på 3000 o/min til applikationer, hvor høj driftssikkerhed, økonomisk energiforbrug og et stabilt moment på 2272 Nm ved en effekt på 710 kW forventes.
Energibesparelser i store drev med en elmotor på 3000 o/min
Denne konstruktion er rettet mod anlæg, hvor lange skift, høj belastning og forudsigelige serviceintervaller er vigtige. En virkningsgrad på 96,4 % og en effektfaktor på 0,9 hjælper med at reducere driftsomkostningerne, mens en nominel strøm på 79,1 A ved 6000 V giver egnede betingelser for design af tavler, beskyttelse og strømforsyningsgrene. Denne topolede elmotor er derfor egnet til teknologiske systemer, hvor effekten skal bevare reserve selv ved langvarig belastning.
Køling og isolation øger tilgængeligheden i krævende miljøer
Det lukkede kølekredsløb med IC611 luft-til-luft-køling holder motorens indre adskilt fra den eksterne atmosfære, hvilket er en fordel i støvede, fugtige eller korrosive anlæg. VPI-imprægnering af statorviklingen øger modstanden mod vibrationer og fugt, mens isolationsklasse F sammen med temperaturstigningsklasse B understøtter viklingens langsigtede stabilitet. I store systemer med følsomme stopregimer er denne kombination særlig vigtig for drevets tilgængelighed.
Startforhold understøtter dimensionering af strømforsyning og beskyttelse
Ved design af start og beskyttelse skal der tages højde for, at startmomentet når 0,8 gange nominelt moment, kipmomentet 2,6 gange og startstrømmen 6,7 gange nominelt strøm. Denne karakteristik hjælper ved dimensionering af startsystemet, valg af sikringer og vurdering af momentreserven i den drevne maskine. Rotorinertien på 7,9 kg·m² og belastningsinertien på 68,0 kg·m² er vigtige ved beregning af dynamikken i det samlede system.
Konstruktionselementer til lang levetid
6319-C3-lejer på både DE- og NDE-siden understøtter robust industriel drift og reducerer risikoen for for tidligt slid ved højere mekanisk belastning. En emballeret vægt på 2780 kg skal allerede medregnes i logistik, håndtering og design af fundamentrammen. Ved serieprojekter er det en fordel, at VYBO Electric leverer en løsning med fokus på integration i store teknologiske systemer.
Typisk anvendelse i industrilinjer og teknologiske systemer
Højeffektanvendelse er egnet til følgende applikationer:
- Hovedpumpedrev i energiproduktion.
- Kompressorstationer til procesgas.
- Blæserenheder i cementfabrikker.
- Møller til råvareforarbejdning.
- Knusere i mineindustrien.
- Højeffektive transportsystemer i miner.
- Blandere til kemiske anlæg.
- Ekstrudere i plastproduktion.
- Valseanlæg i metallurgi.
- Centrifuger i materialeforarbejdning.
- Raffineringsenheder i petrokemisk industri.
- Procesventilatorer med høj luftmængde.
- Generator- og testbænke til OEM-producenter.
Stabil ydelse til projekter med krævende pålidelighedskrav
H27R 4003-2-6 kombinerer en konstruktion til 6000 V med den driftseffektivitet, som operatører af store fabrikker og OEM-producenter forventer. Ved design af nye linjer eller udskiftning af en eksisterende motor kan den være en løsning, der hjælper med at begrænse energitab og samtidig bevare reserve til langvarig belastning. Hvis projektet skal fremad uden unødige forsinkelser, bestil motoren nu, mens den er tilgængelig til hurtig afsendelse.
