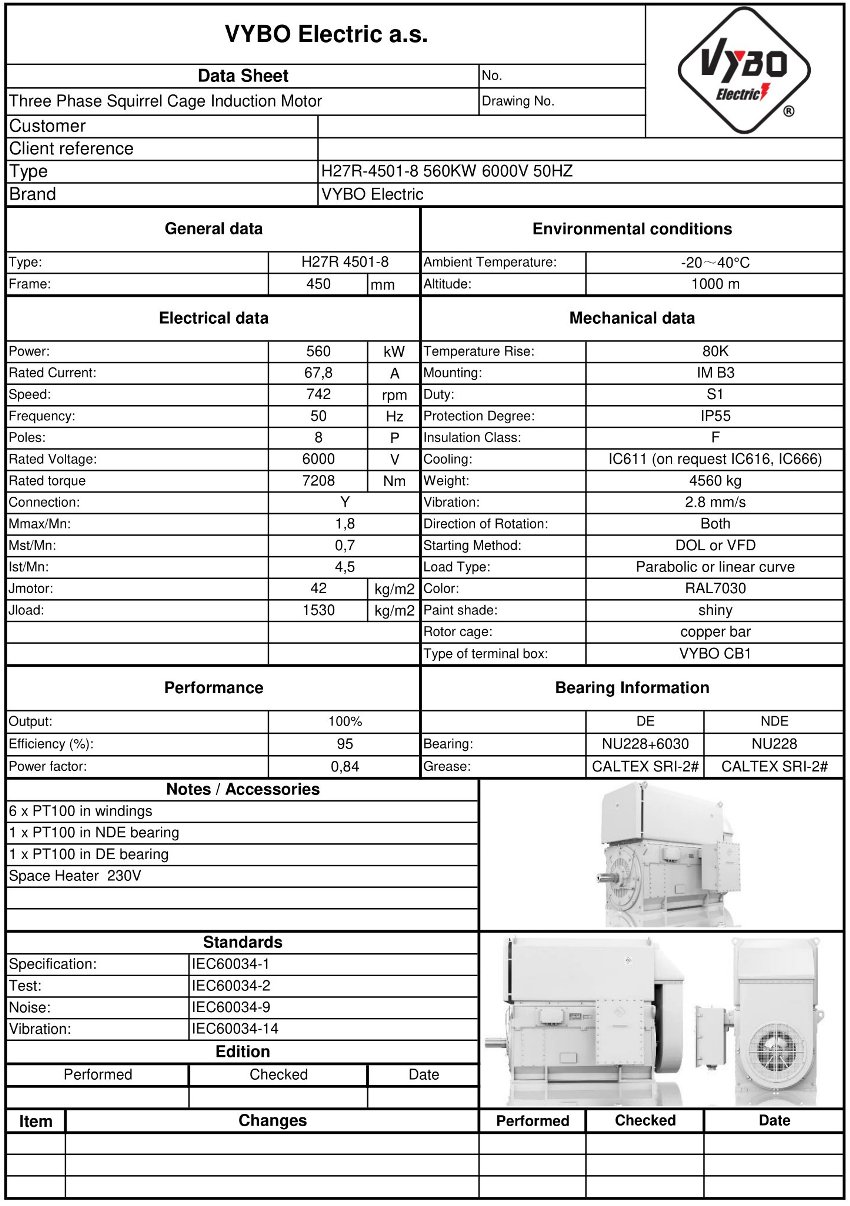

Trefaset elmotor: H27R-4501-8 560KW 6000V 50HZ
| Grundlæggende tekniske data | |
| Motortype | H27R 4501-8 |
| Mærkeeffekt (kW) | 560 |
| Rammestørrelse (mm) | 450 |
| Antal poler | 8 |
| Nominelt omdrejningstal (rpm) | 742 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 6000 |
| Tilslutning | Y |
| Mærkestrøm (A) | 67,8 |
| Virkningsgrad ved 100 % belastning (%) | 95 |
| Effektfaktor ved 100 % belastning | 0,84 |
| Start- og momentkarakteristik | |
| Mærkemoment (Nm) | 7208 |
| Forhold for startmoment (LRT/RLT) | 0,7 |
| Forhold for kipmoment (BDT/RLT) | 1,8 |
| Forhold for startstrøm (LRA/RLA) | 4,5 |
| Rotorens inertimoment (kg·m²) | 42 |
| Lastens inertimoment (kg·m²) | 1530 |
| Tilbehør | |
| 6 x PT100 i viklingerne | |
| 1 x PT100 i NDE-lejet | |
| 1 x PT100 i DE-lejet | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3 (andre udførelser på forespørgsel) |
| Driftstype | S1 (S2, S3, S4 – S9 som ekstraudstyr) |
| Belastningstype | Parabolsk eller lineær kurve |
| Beskyttelsesgrad | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC611 (på forespørgsel IC616, IC666) |
| Startmetode | DOL, VFD, softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kobberrotorstænger |
| Klemkassetype | VYBO CB1-HV |
| Driftsbetingelser | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 som ekstraudstyr) |
| Maksimal installationshøjde | op til 1000 m |
| Vægt og overfladefinish | |
| Omtrentlig vægt | 4560 kg |
| Farve | RAL7030 |
| Lakfinish | blank |
| Lejer og smøring | |
| DE/NDE-lejer | NU228-C3+6030-C3/NU228-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
H27R 4501-8-6 giver driftssteder med høje belastninger mulighed for mærkbart lavere energitab og en mere stabil driftsøkonomi. Denne elektriske motor på 700 omdr./min. med en effekt på 560 kW er udviklet til systemer, hvor virkningsgrad, pålidelig start og langsigtet tilgængelighed af drevet er afgørende. I HV-drevklassen sænker reducerede energitab under kontinuerlig drift driftsomkostningerne og forbedrer samtidig balancen i hele den teknologiske enhed.
H27R-HD-Modular-seriens konstruktion anvender IE4 Super Premium-virkningsgrad, som hjælper med at begrænse unødige termiske tab ved høje effekter. Den svejsede stålramme øger enhedens stivhed og letter samtidig håndteringen under transport og installation i trange produktionsområder. For operatører inden for drivteknologi er standard termisk beskyttelse og overvågning også vigtig, så motorerne i denne serie er forberedt til overvågning af både vikling og lejer.
Virkningsgrad og robusthed til langvarig drift
I denne trefasede elektriske motor er en mærkestrøm på 67,8 A og en effektfaktor på 0,84 tilpasset højeffektnet, hvor både stabil strømforsyning og præcis beskyttelsesdimensionering er vigtig. Isolationsklasse F sammen med temperaturstigningsklasse B understøtter en pålidelig reserve under drift i krævende teknologiske enheder. Kombineret med en pakkevægt på 4560 kg og en robust rammekonstruktion er motoren velegnet til integration i store lineære og roterende systemer.
- Et mærkemoment på 7208 Nm giver tilstrækkelig kraft til tunge starter og stabil belastning.
- Startmomentet når 0,7 gange mærkemomentet, og kipmomentet 1,8 gange mærkemomentet ved dimensionering af momentreserven.
- Startstrømmen når 4,5 gange mærkestrømmen, hvilket er vigtigt ved dimensionering af strømforsyning og beskyttelseskomponenter.
- Rotorinerti på 42,0 kg·m² hjælper med at give forudsigelig adfærd under start.
- Belastningsinerti på 1530,0 kg·m² gør det muligt at vurdere egnetheden til massive procesenheder.
Præcis montering til høje belastninger
Lejeopstillingen er udviklet til lang levetid under høje aksiale og radiale belastninger. NU228-C3+6030-C3 anvendes på DE-siden og NU228-C3 på NDE-siden, hvilket understøtter stabil drift under kontinuerlig belastning og præcis montering af forbindelsen til gear eller direkte til den drevne maskine. For motorer med en spændingsklasse på 6000 V er dette niveau af mekanisk pålidelighed afgørende for langvarig drift uden unødige driftsstop.
Anvendelse i industrielle enheder
H27R 4501-8-6 anvendes i møllelinjer, kompressorstationer, ventilatorfelter, pumpeenheder, transportsystemer og drev til blande- og knuseteknologier. I hver af disse applikationer hjælper præcis dimensionering ved 742 omdr./min. med at stabilisere processen og forenkle forbindelsen til teknologi med høj inerti.
Løsning til OEM-producenter og store anlæg
H27R 4501-8-6 er velegnet til OEM-producenter af store teknologiske enheder, der har brug for at kombinere effektivitet, robusthed og forudsigelig service i ét drev. H27R-HD-Modular-serien kan integreres i nye enheder og moderniseringer, hvor lang levetid, lavere energibehov og sikker start under krævende forhold overvåges. VYBO Electric forbereder en teknisk løsning til effektiv integration i din applikation, så kontakt os.
