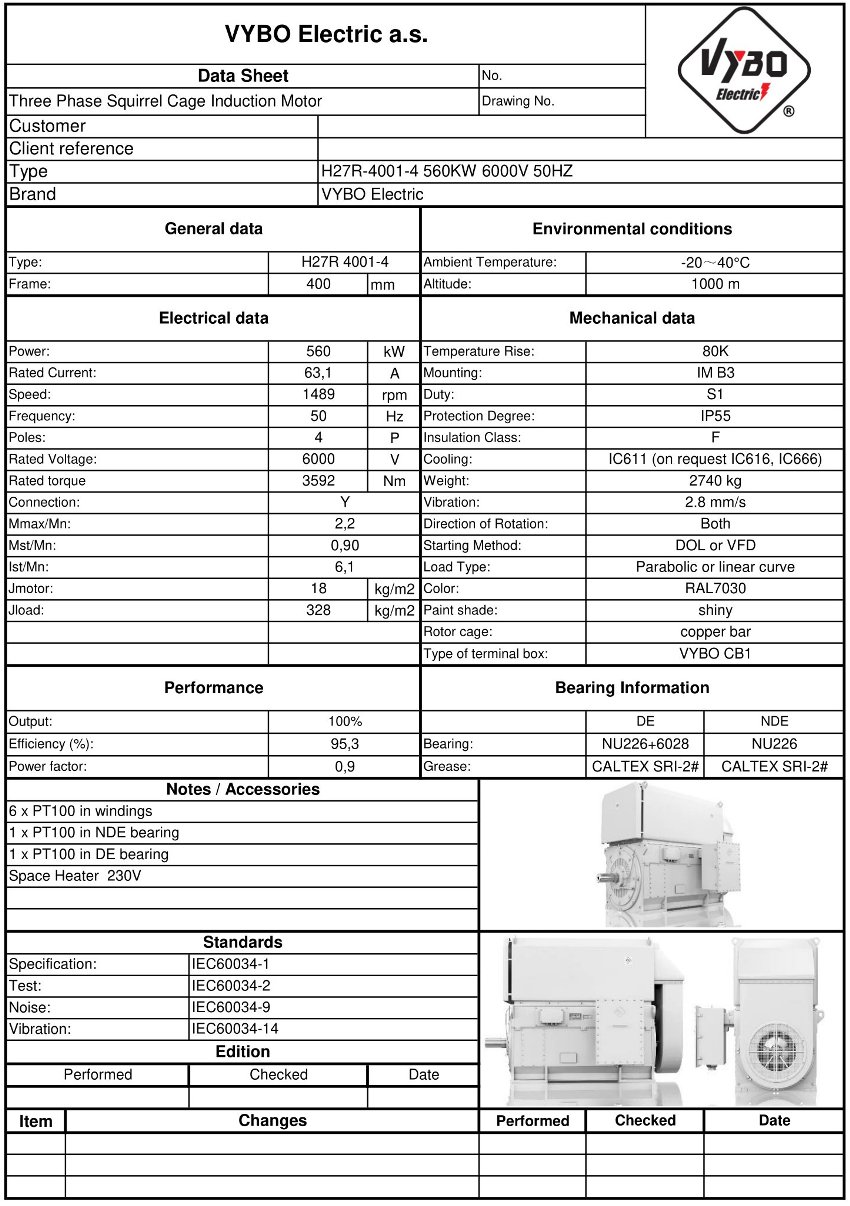

Trefaset elmotor: H27R-4001-4 560KW 6000V 50HZ
| Grundlæggende tekniske data | |
| Motortype | H27R 4001-4 |
| Mærkeeffekt (kW) | 560 |
| Rammestørrelse (mm) | 400 |
| Antal poler | 4 |
| Nominelt omdrejningstal (rpm) | 1489 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 6000 |
| Tilslutning | Y |
| Mærkestrøm (A) | 63,1 |
| Virkningsgrad ved 100 % belastning (%) | 95,3 |
| Effektfaktor ved 100 % belastning | 0,9 |
| Start- og momentkarakteristik | |
| Mærkemoment (Nm) | 3592 |
| Forhold for startmoment (LRT/RLT) | 0,90 |
| Forhold for kipmoment (BDT/RLT) | 2,2 |
| Forhold for startstrøm (LRA/RLA) | 6,1 |
| Rotorens inertimoment (kg·m²) | 18 |
| Lastens inertimoment (kg·m²) | 328 |
| Tilbehør | |
| 6 x PT100 i viklingerne | |
| 1 x PT100 i NDE-lejet | |
| 1 x PT100 i DE-lejet | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3 (andre udførelser på forespørgsel) |
| Driftstype | S1 (S2, S3, S4 – S9 som ekstraudstyr) |
| Belastningstype | Parabolsk eller lineær kurve |
| Beskyttelsesgrad | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC611 (på forespørgsel IC616, IC666) |
| Startmetode | DOL, VFD, softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kobberrotorstænger |
| Klemkassetype | VYBO CB1-HV |
| Driftsbetingelser | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 som ekstraudstyr) |
| Maksimal installationshøjde | op til 1000 m |
| Vægt og overfladefinish | |
| Omtrentlig vægt | 2740 kg |
| Farve | RAL7030 |
| Lakfinish | blank |
| Lejer og smøring | |
| DE/NDE-lejer | 6326-C3/6326-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
H27R 4001-4-6 er konstrueret til anlæg, der har brug for høj ydelse med rimelige driftskrav og langsigtede besparelser på energi- og serviceomkostninger. Denne 1400 rpm elmotor leverer 560 kW ved 6000 V, mærkestrømmen når 63,1 A, og det nominelle omdrejningstal er 1489 rpm, hvilket gør den velegnet til teknologiske knudepunkter, der kræver stabil drift og præcis tilpasning til linjens effektbalance. En virkningsgrad på 95,3 % og en effektfaktor på 0,9 understøtter økonomisk drift ved kontinuerlig belastning.
Konstruktionen med en svejset stålramme giver høj stivhed og forenkler samtidig håndteringen under transport og installation af store maskiner. Lukket IC611 luft-til-luft-køling hjælper med at holde motorens interne kredsløb rent, hvilket er særligt vigtigt, hvor der forekommer støv, aggressive dampe eller øget miljøforurening. Rotorburet af kobberstrimmel reducerer rotortab og understøtter den termiske modstandsdygtighed ved langvarig belastning. Som højspændingselmotor er den velegnet til industrielle højspændingsdrev i anlæg med fokus på pålidelighed og gentagelig tilgængelighed.
Effektreserve til enheder med høj belastning
Det nominelle moment på 3592 Nm giver tilstrækkelig reserve til start og varierende procesmodstand. Ved dimensionering af strømforsyning og beskyttelse er det vigtigt at tage højde for et startmoment på 0,9 gange det nominelle moment, et kipmoment på 2,2 gange det nominelle moment og en startstrøm på 6,1 gange mærkestrømmen. Denne adfærd hjælper konstruktører med korrekt at indstille afbrydere, kontaktorforriglinger samt frekvensstyrede eller direkte starttilstande efter det valgte system og den tilgængelige netreserve. En pakkevægt på 2740 kg viser også, at der er tale om en robust maskine beregnet til stive fundamentløsninger.
Lejestabilitet og driftssikkerhed
6326-C3-lejer på både DE- og NDE-siden understøtter lang levetid under belastninger, der er typiske for store enheder. Rotorens inertimoment på 18,0 kg·m² og lastens inertimoment på 328,0 kg·m² er vigtige ved dimensionering af acceleration, bremsning og koblinger, især hvis motoren arbejder med hyppige driftsændringer eller en tung teknologistart. Isolationsklasse F kombineret med temperaturstigning B giver en fornuftig termisk reserve til industriel drift med højere belastning.
Anvendelse i anlæg, hvor tilgængelighed er afgørende
Denne 4-polede elmotor er velegnet overalt, hvor der kræves et pålideligt drev med høj ydelse og stabilt omdrejningstal. I praksis anvendes den i kompressorrum, pumper til procesmedier, ventilatorblokke, knusere, møller, omrørere, transportsystemer med høj inerti og hjælpedrev i metallurgiske og kemiske systemer. I disse anvendelser er ensartet effektoverførsel, enkel køling og robust konstruktion egnet til lange driftscyklusser særligt værdifulde.
- Pumpestationer med højere transportkapacitet og et stabilt trykregime.
- Ventilatorer til procesventilation og støvudsugning.
- Kompressorer, der kræver jævn overførsel af høj effekt.
- Møller og knusere i cementværker, minedrift og råstofforarbejdning.
- Blande- og homogeniseringsenheder i kemisk produktion.
- Transportknudepunkter i metallurgiske og logistiske anlæg.
- Enheder til vandbehandling og rensning af procesmedier.
- Hjælpedrev i energiproduktion og store produktionslinjer.
Hvis du planlægger fornyelse eller udvidelse af teknologi, kan du vælge modellen H27R 4001-4-6 og få en motor, der kombinerer høj ydelse, effektiv konstruktion og lavere langsigtede driftsomkostninger.
Hvorfor denne motor reducerer vedligeholdelsesbehovet
Takket være den robuste ramme, det lukkede kølekredsløb og den gennemtænkte rotorkonstruktion er denne model velegnet til anlæg, der skal begrænse uplanlagte driftsstop. Pålidelig drift i støvede eller korrosive miljøer reducerer behovet for hyppig rengøring og hjælper med at bevare effektreserven selv under lange produktionsforløb. For OEM-producenter af store teknologiske systemer er lettere integration i projektet også vigtig, fordi motoren tilbyder parametre, der passer til højeffektenheder uden unødvendige driftsmæssige kompromiser.
