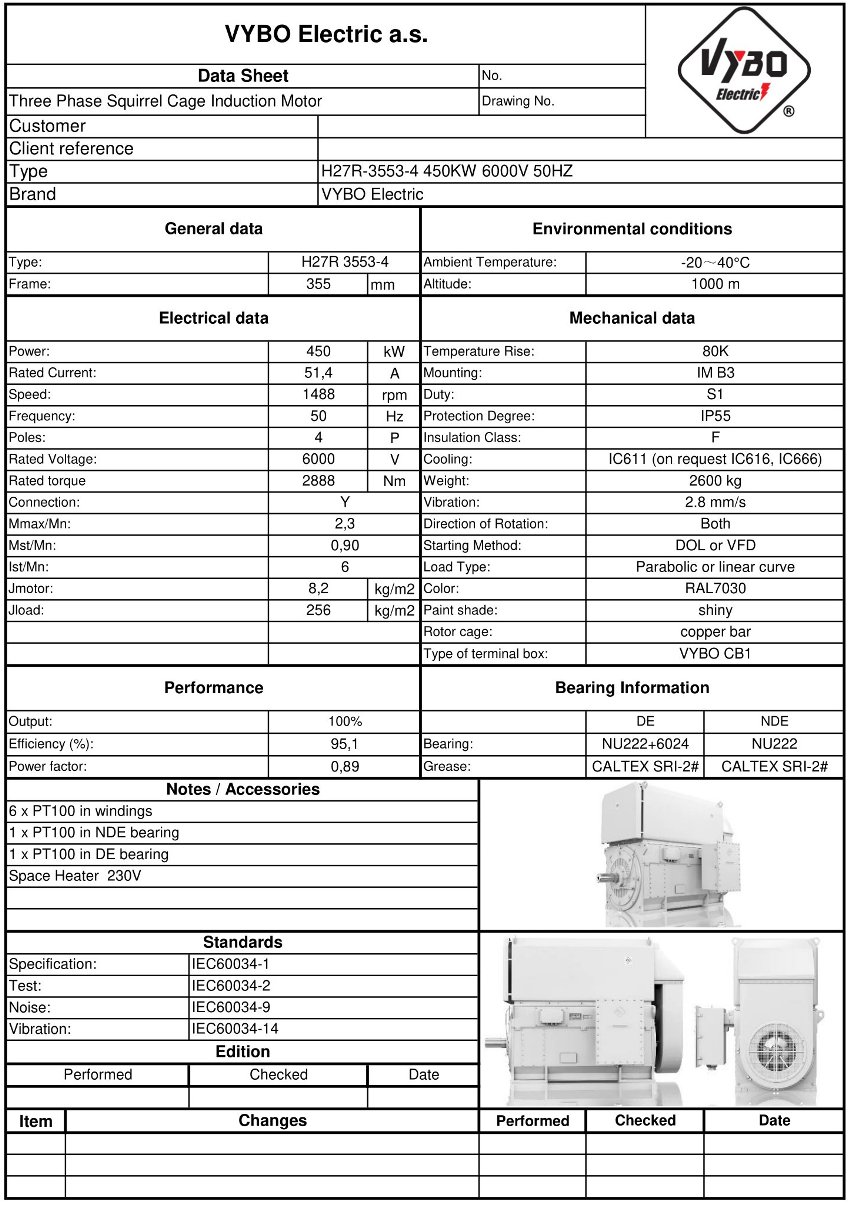

Trefaset elmotor: H27R-3553-4 450KW 6000V 50HZ
| Grundlæggende tekniske data | |
| Motortype | H27R 3553-4 |
| Mærkeeffekt (kW) | 450 |
| Rammestørrelse (mm) | 355 |
| Antal poler | 4 |
| Nominelt omdrejningstal (rpm) | 1488 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 6000 |
| Tilslutning | Y |
| Mærkestrøm (A) | 51,4 |
| Virkningsgrad ved 100 % belastning (%) | 95,1 |
| Effektfaktor ved 100 % belastning | 0,89 |
| Start- og momentkarakteristik | |
| Mærkemoment (Nm) | 2888 |
| Forhold for startmoment (LRT/RLT) | 0,90 |
| Forhold for kipmoment (BDT/RLT) | 2,3 |
| Forhold for startstrøm (LRA/RLA) | 6 |
| Rotorens inertimoment (kg·m²) | 8,2 |
| Lastens inertimoment (kg·m²) | 256 |
| Tilbehør | |
| 6 x PT100 i viklingerne | |
| 1 x PT100 i NDE-lejet | |
| 1 x PT100 i DE-lejet | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3 (andre udførelser på forespørgsel) |
| Driftstype | S1 (S2, S3, S4 – S9 som ekstraudstyr) |
| Belastningstype | Parabolsk eller lineær kurve |
| Beskyttelsesgrad | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC611 (på forespørgsel IC616, IC666) |
| Startmetode | DOL, VFD, softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kobberrotorstænger |
| Klemkassetype | VYBO CB1-HV |
| Driftsbetingelser | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 som ekstraudstyr) |
| Maksimal installationshøjde | op til 1000 m |
| Vægt og overfladefinish | |
| Omtrentlig vægt | 2600 kg |
| Farve | RAL7030 |
| Lakfinish | blank |
| Lejer og smøring | |
| DE/NDE-lejer | 6322-C3/6322-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
Energieffektiv ydelse under høj belastning er afgørende for denne løsning. H27R 3553-4-6-modellen med en effekt på 450 kW er konstrueret til anlæg, der har brug for stabil drift ved et nominelt omdrejningstal på 1488 omdr./min., samtidig med at driftsomkostningerne holdes på et fornuftigt niveau. Denne 1500 omdr./min. elektriske motor tilbyder en høj virkningsgrad på 95,1 % og en effektfaktor på 0,89, hvilket hjælper med at reducere tab i strømforsyningen og under langvarig belastning.
IC611 luft-til-luft-køling forbedrer egnetheden til krævende miljøer
Det lukkede kølekredsløb med IC611-varmeveksler holder motorens indre adskilt fra omgivende støv og korrosive forurenende stoffer, hvilket gør den egnet, hvor ren cirkulation og længere levetid for aktive komponenter er prioriteret. Kombineret med isolationsklasse F, temperaturstigningsklasse B og VPI-imprægnering af statorviklingen skaber det en konstruktion, der modstår vibrationer, fugt og krævende startregimer godt.
Parametre til dimensionering af strømforsyning, beskyttelse og momentreserve
Ved dimensionering af drevet er nominel strøm på 51,4 A, nominelt moment på 2888 Nm og rotorinerti på 8,2 kg·m² også vigtige. Belastningsinerti på 256,0 kg·m² kræver omhyggelig dimensionering af starten, især hvis systemet omfatter en lang aksellinje eller stor driftsreserve. Startmomentet når 0,9 gange det nominelle moment, kipmomentet 2,3 gange det nominelle moment og startstrømmen 6 gange den nominelle strøm, hvilket er vigtigt ved valg af start- og beskyttelseskomponenter samt transformerreserve. I praksis bør denne firepolede elektriske motor også vurderes ud fra netkravene, fordi 6000 V stiller krav til koordinering af beskyttelse og kabelføring.
Konstruktionen svarer til kontinuerlig drift i store teknologier
Industrielle systemer værdsætter især kombinationen af IE4 Super Premium-virkningsgrad, robust lejearrangement og præcist dimensioneret køling. DE-leje 6322-C3 og NDE-leje 6322-C3 understøtter stabilitet under langvarig drift, mens en pakkevægt på 2600 kg bekræfter den robuste konstruktion til installation i store rammer og fundamenter. For operatøren betyder det færre uplanlagte driftsstop og bedre kontrol over de samlede energiomkostninger.
Hvor dette højspændingsdrev anvendes bedst
Typiske anvendelser omfatter en højspændingsmotor i linjer og systemer, hvor høj effekt, pålidelig regulerbarhed og lang levetid uden hyppige serviceindgreb er nødvendig.
- Hovedventilatordrev i stålværker.
- Kompressorstationer til procesluft.
- Råvandspumper i vandhåndtering.
- Centrifugalpumper i kemisk produktion.
- Møller til cementformaling.
- Tilslagsknusere i stenbrud.
- Knuselinjer i malmforarbejdning.
- Heavy-duty lange båndtransportører.
- Ovnventilatorer i energiproduktion.
- Rotationstørrere i papirindustrien.
- Støvudsugningssystemer til filtreringsteknologier.
- Omrørere i tanke med industrielle medier.
- Viklestationer i metallurgiske anlæg.
- Ekstruderdrev i plastproduktion.
- Procesomrørere i reaktorer med høj kapacitet.
Hvis du har brug for en motor til kontinuerlig drift med fokus på virkningsgrad, køling og kompatibilitet med et stort teknologisk system, er H27R 3553-4-6 forberedt til projektanvendelse. Bestil den i god tid for at minimere driftsstop ved planlagt udvidelse eller udskiftning af drevet.
