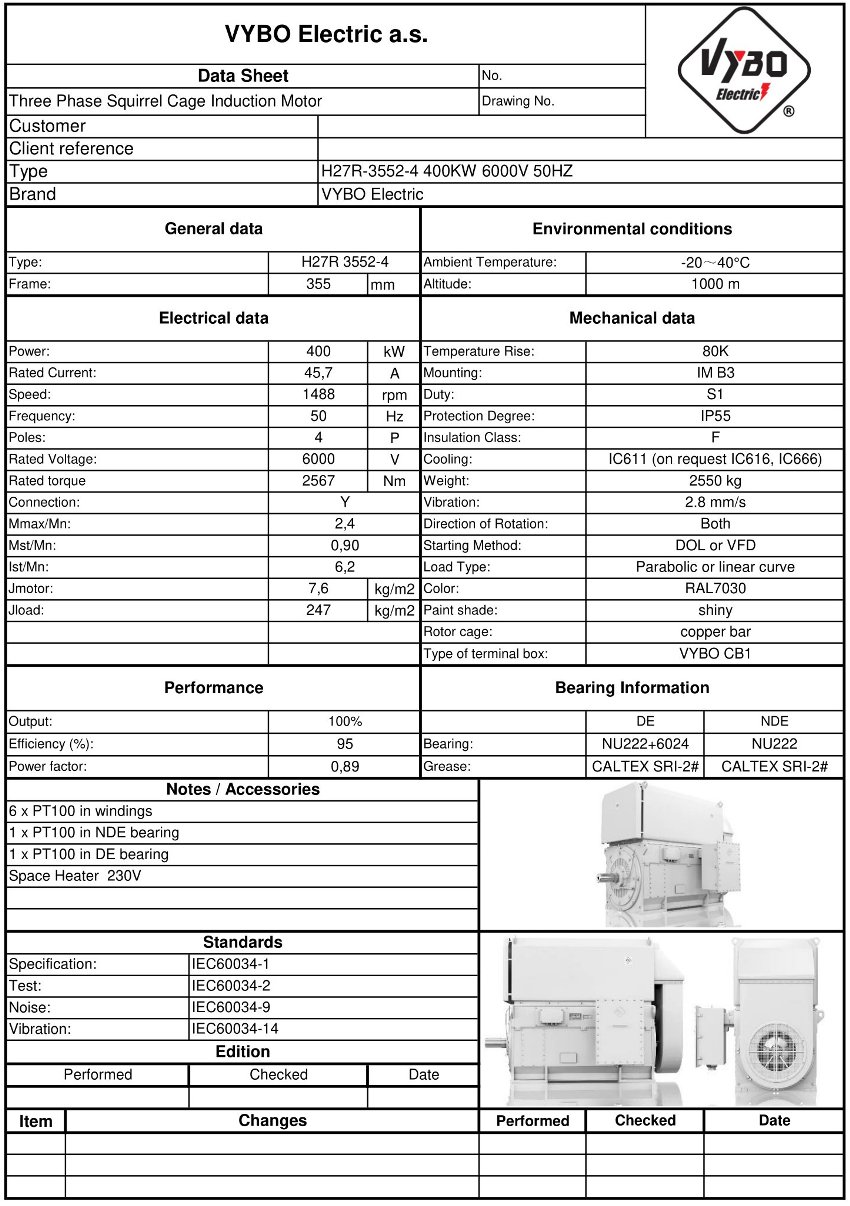

Trefaset elmotor: H27R-3552-4 400KW 6000V 50HZ
| Grundlæggende tekniske data | |
| Motortype | H27R 3552-4 |
| Mærkeeffekt (kW) | 400 |
| Rammestørrelse (mm) | 355 |
| Antal poler | 4 |
| Nominelt omdrejningstal (rpm) | 1488 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 6000 |
| Tilslutning | Y |
| Mærkestrøm (A) | 45,7 |
| Virkningsgrad ved 100 % belastning (%) | 95 |
| Effektfaktor ved 100 % belastning | 0,89 |
| Start- og momentkarakteristik | |
| Mærkemoment (Nm) | 2567 |
| Forhold for startmoment (LRT/RLT) | 0,90 |
| Forhold for kipmoment (BDT/RLT) | 2,4 |
| Forhold for startstrøm (LRA/RLA) | 6,2 |
| Rotorens inertimoment (kg·m²) | 7,6 |
| Lastens inertimoment (kg·m²) | 247 |
| Tilbehør | |
| 6 x PT100 i viklingerne | |
| 1 x PT100 i NDE-lejet | |
| 1 x PT100 i DE-lejet | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3 (andre udførelser på forespørgsel) |
| Driftstype | S1 (S2, S3, S4 – S9 som ekstraudstyr) |
| Belastningstype | Parabolsk eller lineær kurve |
| Beskyttelsesgrad | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC611 (på forespørgsel IC616, IC666) |
| Startmetode | DOL, VFD, softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kobberrotorstænger |
| Klemkassetype | VYBO CB1-HV |
| Driftsbetingelser | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 som ekstraudstyr) |
| Maksimal installationshøjde | op til 1000 m |
| Vægt og overfladefinish | |
| Omtrentlig vægt | 2550 kg |
| Farve | RAL7030 |
| Lakfinish | blank |
| Lejer og smøring | |
| DE/NDE-lejer | 6322-C3/6322-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
Den elektriske motor H27R 3552-4-6 med en effekt på 400 kW er konstrueret til anlæg, hvor stabilt omdrejningstal, lang levetid og lavere driftsomkostninger gennem hele drevets levetid er afgørende. Denne højspændingsmotor med 6000 V-forsyning og et nominelt omdrejningstal på 1488 omdr./min. tilhører en klasse, der passer til applikationer med krav om pålidelig ydelse og effektiv energianvendelse.
Konstruktionen med en svejset stålramme giver høj stivhed ved en fordelagtig vægt og forenkler håndtering under transport og installation af store enheder. IC611 luft-til-luft-køling understøtter et lukket kølekredsløb, så motorens indre forbliver beskyttet mod støv, og driften er bedre egnet selv til korrosive miljøer. For industrielle systemer er dette en løsning, der hjælper med at reducere serviceindgreb og begrænse uplanlagte driftsstop.
1400 omdr./min. elektrisk motor til stabil drift af store teknologier
I drivenheder til tung industri tilbyder denne motor en virkningsgrad på 95 % og en effektfaktor på 0,89, hvilket hjælper med at optimere elforbruget under langvarig belastning. Rotorinerti på 7,6 kg·m² og belastningsinerti på 247,0 kg·m² er vigtige ved dimensionering af start, bremsning samt koblinger, gearkasser og beskyttelseskomponenter.
Startdata til korrekt dimensioneret strømforsyning
Ved dimensionering af start- og beskyttelseskomponenter er det vigtigt at tage højde for et startmoment på 0,9 gange det nominelle moment, et kipmoment på 2,4 gange det nominelle moment og en startstrøm på 6,2 gange den nominelle strøm. Nominel strøm på 45,7 A og nominelt moment på 2567 Nm giver konstruktører et solidt grundlag for koordinering med drev, transformere og beskyttelse ved drift af en 4-polet elektrisk motor.
- En pakkevægt på 2550 kg understøtter transportplanlægning ved levering af større systemer.
- Isolationsklasse F og temperaturstigningsklasse B bidrager til stabil drift under højere belastning.
- DE-leje 6322-C3 og NDE-leje 6322-C3 understøtter planlægning af servicestrategien.
- Rotorburet af kobberstrimmel understøtter lavere tab og længere termisk modstandsdygtighed under kontinuerlig belastning.
Anvendelse i tung industriel drift
H27R 3552-4-6-modellen er velegnet til cementmøller, kompressorstationer, pumpeenheder, ventilatorblokke, transportlinjer, knusere, blandeenheder, metallurgiske teknologier og hjælpeenergidrev. I disse applikationer er kombinationen af mekanisk robusthed, effektiv køling og effektreserve vigtig for OEM-producenter og operatører af store fabrikker.
Fordele for langsigtet investeringsafkast
Ved valg af motor til høj belastning er ikke kun effekten, men også servicetilgængelighed, lettere integration i eksisterende teknologi og evnen til at opretholde drift i krævende miljøer afgørende. VYBO Electric leverer en løsning, der understøtter langsigtet pålidelighed, reducerer vedligeholdelsesbehovet og hjælper med at holde omkostningerne under kontrol gennem hele udstyrets levetid.
Support til projekt- og indkøbsteams
For tekniske afdelinger er tilgængeligheden af data til valg, sammenligning og tilslutning til et overordnet styresystem også vigtig. Kunden får derfor en motor, der er egnet til drivteknologi med høje krav til stabilitet, sikkerhed og driftskontinuitet.
Bestil en løsning forberedt til krævende drift
Hvis du har brug for en motor til langvarig industriel anvendelse, så udnyt tilbuddet på H27R 3552-4-6 og få en løsning med høj virkningsgrad, holdbar konstruktion og en gunstig effekt på driftsomkostningerne.
