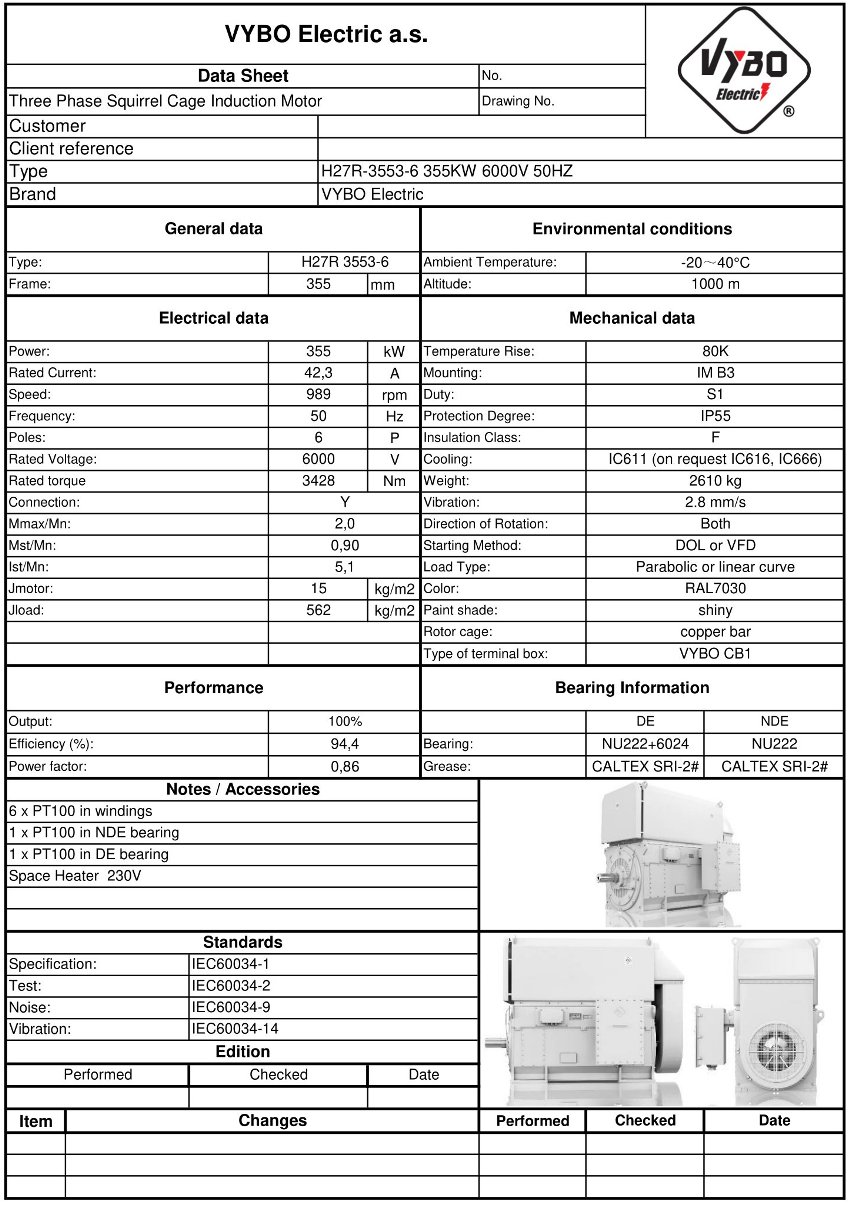

Trefaset elmotor: H27R-3553-6 355KW 6000V 50HZ
| Grundlæggende tekniske data | |
| Motortype | H27R 3553-6 |
| Mærkeeffekt (kW) | 355 |
| Rammestørrelse (mm) | 355 |
| Antal poler | 6 |
| Nominelt omdrejningstal (rpm) | 989 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 6000 |
| Tilslutning | Y |
| Mærkestrøm (A) | 42,3 |
| Virkningsgrad ved 100 % belastning (%) | 94,4 |
| Effektfaktor ved 100 % belastning | 0,86 |
| Start- og momentkarakteristik | |
| Mærkemoment (Nm) | 3428 |
| Forhold for startmoment (LRT/RLT) | 0,90 |
| Forhold for kipmoment (BDT/RLT) | 2,0 |
| Forhold for startstrøm (LRA/RLA) | 5,1 |
| Rotorens inertimoment (kg·m²) | 15 |
| Lastens inertimoment (kg·m²) | 562 |
| Tilbehør | |
| 6 x PT100 i viklingerne | |
| 1 x PT100 i NDE-lejet | |
| 1 x PT100 i DE-lejet | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3 (andre udførelser på forespørgsel) |
| Driftstype | S1 (S2, S3, S4 – S9 som ekstraudstyr) |
| Belastningstype | Parabolsk eller lineær kurve |
| Beskyttelsesgrad | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC611 (på forespørgsel IC616, IC666) |
| Startmetode | DOL, VFD, softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kobberrotorstænger |
| Klemkassetype | VYBO CB1-HV |
| Driftsbetingelser | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 som ekstraudstyr) |
| Maksimal installationshøjde | op til 1000 m |
| Vægt og overfladefinish | |
| Omtrentlig vægt | 2610 kg |
| Farve | RAL7030 |
| Lakfinish | blank |
| Lejer og smøring | |
| DE/NDE-lejer | 6322-C3/6322-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
I driftsmiljøer, hvor kontinuerlig driftssikkerhed og lave levetidsomkostninger er afgørende, leverer H27R 3553-6-6 præcis det, store teknologier kræver. Denne 900 omdr./min. elektriske motor med en effekt på 355 kW er beregnet til krævende anvendelser, hvor stabil drift, effektiv energiudnyttelse og et langt serviceinterval uden unødvendig nedetid er i fokus.
Stabil ydelse til store industrielle drev
H27R-HD-Modular-serien er konstrueret som en højspændingsmotor til industrielle enheder med fokus på driftssikkerhed. En mærkestrøm på 42,3 A, en virkningsgrad på 94,4 % og en effektfaktor på 0,86 giver et godt grundlag for økonomisk drift i systemer, hvor energieffektivitet har direkte indflydelse på de samlede linjeomkostninger. Et mærkemoment på 3428 Nm giver tilstrækkelig reserve til stabil belastning under stationær drift.
Konstruktion, der forenkler installation og drift
Den svejsede stålramme giver høj stivhed ved en vægt, der er mere fordelagtig til transport og installation af store motorer i teknologien. Lukket IC611 luft-til-luft-køling holder motorens indre adskilt fra omgivende støv og forbedrer egnetheden til korrosive miljøer. Rotorburet af kobberstrimler understøtter lavere tab, god termisk modstandsdygtighed og lang levetid under gentagne termiske cyklusser.
Statorviklingen med isolationsklasse F og temperaturstigning B er egnet til langvarig belastning i industriel drift. 6322-C3-lejer på både DE- og NDE-siden er dimensioneret til robust drift med hensyn til radial belastning og akselstabilitet. Rotorens inertimoment på 15,0 kg·m² og lastens inertimoment på 562,0 kg·m² er vigtige ved dimensionering af start, beskyttelse og strømforsyning.
Velegnet til brug i tungt belastet teknologi
Denne sekspolede elektriske motor anvendes, hvor der kræves jævn kraftoverførsel til store teknologiske enheder, og hvor konstruktionsmæssig holdbarhed i langvarig drift er afgørende. Startmomentet når 0,9 gange mærkemomentet, det maksimale moment 2 gange mærkemomentet og startstrømmen 5,1 gange mærkestrømmen, så beskyttelsen og startstrategien for strømforsyningssystemet kan dimensioneres præcist.
Industrielle anvendelser med høje krav til driftssikkerhed
Motoren H27R 3553-6-6 er især velegnet til følgende driftsområder:
- Hovedpumper i petrokemiske anlæg og raffinaderilinjer.
- Ventilatorenheder til energiproduktionsanlæg og kedelrum.
- Kompressorstationer i gasindustrien.
- Mølledrev i cementværker og mineralforarbejdning.
- Malmtransportører i miner og råvareforarbejdningsanlæg.
- Ekstrudere og blandeenheder i kemisk produktion i stor skala.
- Valse- og fremføringsteknologier i metallurgien.
- Store pumpestationer til vandforsyning og dræning.
For OEM-producenter af store teknologiske enheder er ikke kun selve virkningsgraden vigtig, men også pålidelig integration i projektet, serviceadgang og ensartede parametre ved gentagne leverancer. Med H27R-HD-Modular-serien tilbyder VYBO Electric en løsning, der understøtter lang levetid for udstyret, reducerer driftsrisici og hjælper med at begrænse vedligeholdelsesomkostninger. Udnyt tilbuddet, og specificer denne motor til projekter, hvor pålidelig ydelse med en væsentlig driftsmæssig fordel er påkrævet.
