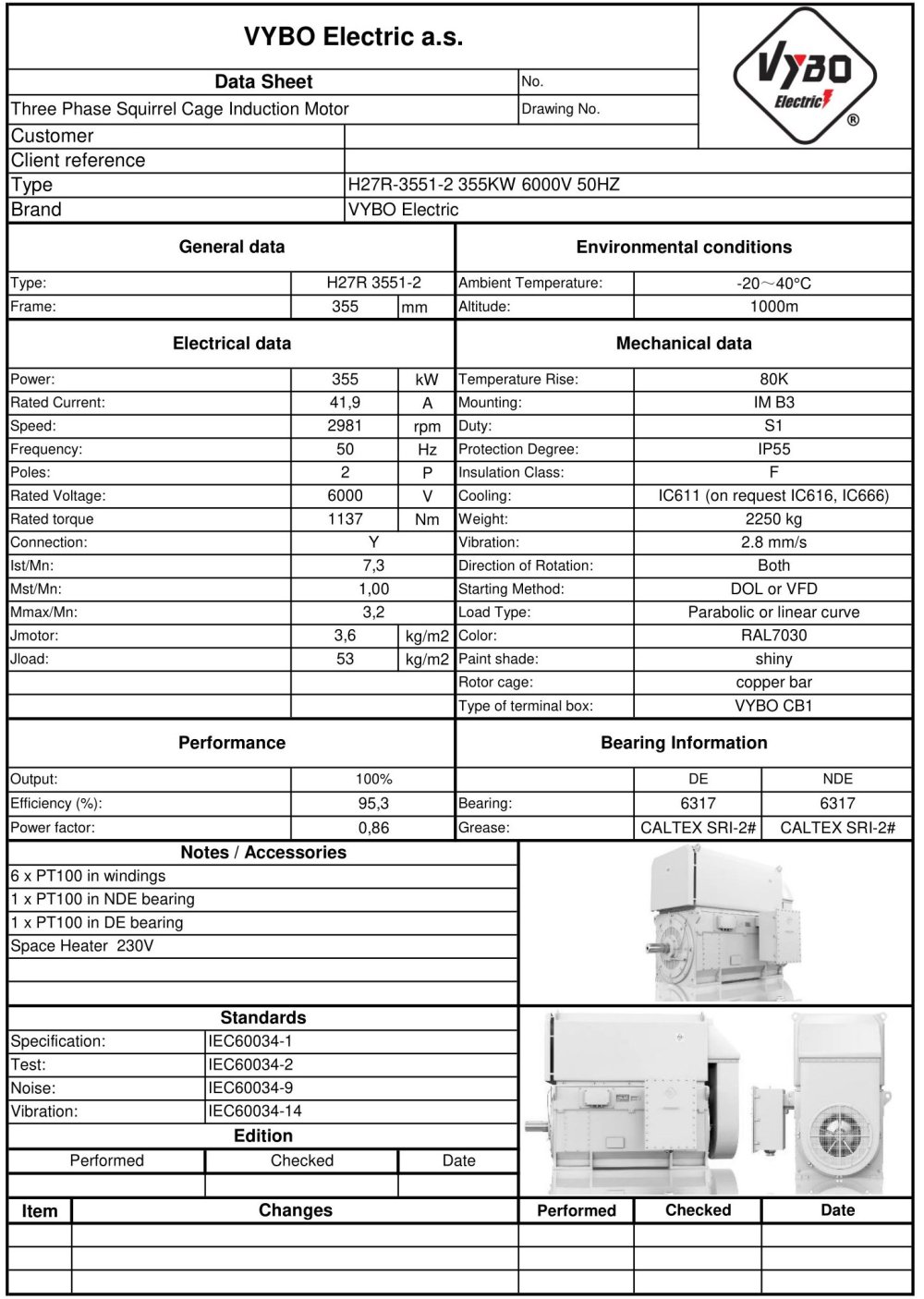

Trefaset elmotor: H27R-3551-2 355KW 6000V 50HZ
| Grundlæggende tekniske data | |
| Motortype | H27R 3551-2 |
| Mærkeeffekt (kW) | 355 |
| Rammestørrelse (mm) | 355 |
| Antal poler | 2 |
| Nominelt omdrejningstal (rpm) | 2981 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 6000 |
| Tilslutning | Y |
| Mærkestrøm (A) | 41,9 |
| Virkningsgrad ved 100 % belastning (%) | 95,3 |
| Effektfaktor ved 100 % belastning | 0,86 |
| Start- og momentkarakteristik | |
| Mærkemoment (Nm) | 1137 |
| Forhold for startmoment (LRT/RLT) | 1,00 |
| Forhold for kipmoment (BDT/RLT) | 3,2 |
| Forhold for startstrøm (LRA/RLA) | 7,3 |
| Rotorens inertimoment (kg·m²) | 3,6 |
| Lastens inertimoment (kg·m²) | 53 |
| Tilbehør | |
| 6 x PT100 i viklingerne | |
| 1 x PT100 i NDE-lejet | |
| 1 x PT100 i DE-lejet | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3 (andre udførelser på forespørgsel) |
| Driftstype | S1 (S2, S3, S4 – S9 som ekstraudstyr) |
| Belastningstype | Parabolsk eller lineær kurve |
| Beskyttelsesgrad | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC611 (på forespørgsel IC616, IC666) |
| Startmetode | DOL, VFD, softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kobberrotorstænger |
| Klemkassetype | VYBO CB1-HV |
| Driftsbetingelser | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 som ekstraudstyr) |
| Maksimal installationshøjde | op til 1000 m |
| Vægt og overfladefinish | |
| Omtrentlig vægt | 2250 kg |
| Farve | RAL7030 |
| Lakfinish | blank |
| Lejer og smøring | |
| DE/NDE-lejer | 6317-C3/6317-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
H27R 3551-2-6 er konstrueret til at reducere energitab i store drev og samtidig opretholde stabil effekt ved kontinuerlig drift. Denne højtydende maskine med en effekt på 355 kW, en forsyningsspænding på 6000 V og en mærkehastighed på 2981 o/min tilhører en klasse, hvor der forventes høj virkningsgrad, præcis momentreserve og langvarig driftssikkerhed af motoren. I praksis hjælper energieffektiviteten også anlæg med mange driftstimer.
Køling, der beskytter motoren selv i støvede driftsmiljøer
Det lukkede kølekredsløb med en IC611-varmeveksler holder luften inde i motoren ren, så konstruktionen bedre kan håndtere støvede, fugtige og korrosive forhold. Sammen med IE4 Super Premium-virkningsgrad bidrager det til at reducere driftsomkostningerne uden at gå på kompromis med belastningsevnen. Denne 2-polede elmotor er derfor velegnet overalt, hvor lang levetid, stabil drift og kontrol med termiske tab er afgørende.
- Effekten på 355 kW understøtter hårdt belastede pumper, ventilatorer og teknologiske enheder.
- Mærkestrømmen på 41,9 A forenkler dimensioneringen af strømforsyning og beskyttelse i tavlen.
- Mærkemomentet på 1137 Nm giver tilstrækkelig reserve til start og belastningsændringer.
- Startmomentet når 1 gange mærkemomentet, kipmomentet 3,2 gange mærkemomentet og startstrømmen 7,3 gange mærkestrømmen, hvilket er vigtigt ved dimensionering af start og beskyttelse.
- Rotorens inertimoment på 3,6 kg·m² og belastningens inertimoment på 53,0 kg·m² hjælper ved vurdering af dynamikken i den komplette enhed.
- 6317-C3-lejer på både DE- og NDE-siden øger egnetheden til langvarig belastning.
VPI-imprægnering øger viklingens holdbarhed
VPI-imprægnering af statorviklingen øger modstanden mod fugt, støv og vibrationer, hvilket er vigtigt for drev med højere belastninger og hyppige starter. Isolationsklasse F sammen med temperaturstigningsklasse B giver en sikker termisk reserve i krævende driftsformer. En pakket vægt på 2250 kg skal tages i betragtning ved håndtering, transport og installation i det teknologiske anlæg.
Velegnet til store teknologiske systemer og OEM-enheder
Modellen H27R 3551-2-6 er velegnet til cementproduktionslinjer, metallurgiske enheder, kompressorstationer, råvandspumpesystemer, køletårne, knusere, blandesystemer, transportlinjer og hjælpedrev i energisektoren. Konstruktionen understøtter langvarig anvendelse overalt, hvor høj driftssikkerhed, præcist dimensioneret start og kontrolleret drift ved 355 kW forventes. Ved konstruktion af store enheder er det en løsning, der forenkler integrationen i både standardiserede og kundetilpassede anvendelser.
Bestil en løsning til krævende drift
Hvis du har brug for en elmotor til et industriprojekt med fokus på effekt, virkningsgrad og holdbarhed, kan du bestille H27R 3551-2-6 i dag. Tilgængeligheden af store industrimotorer kan ændre sig hurtigt, så det er fornuftigt at sikre en reservation i god tid gennem VYBO Electric.
