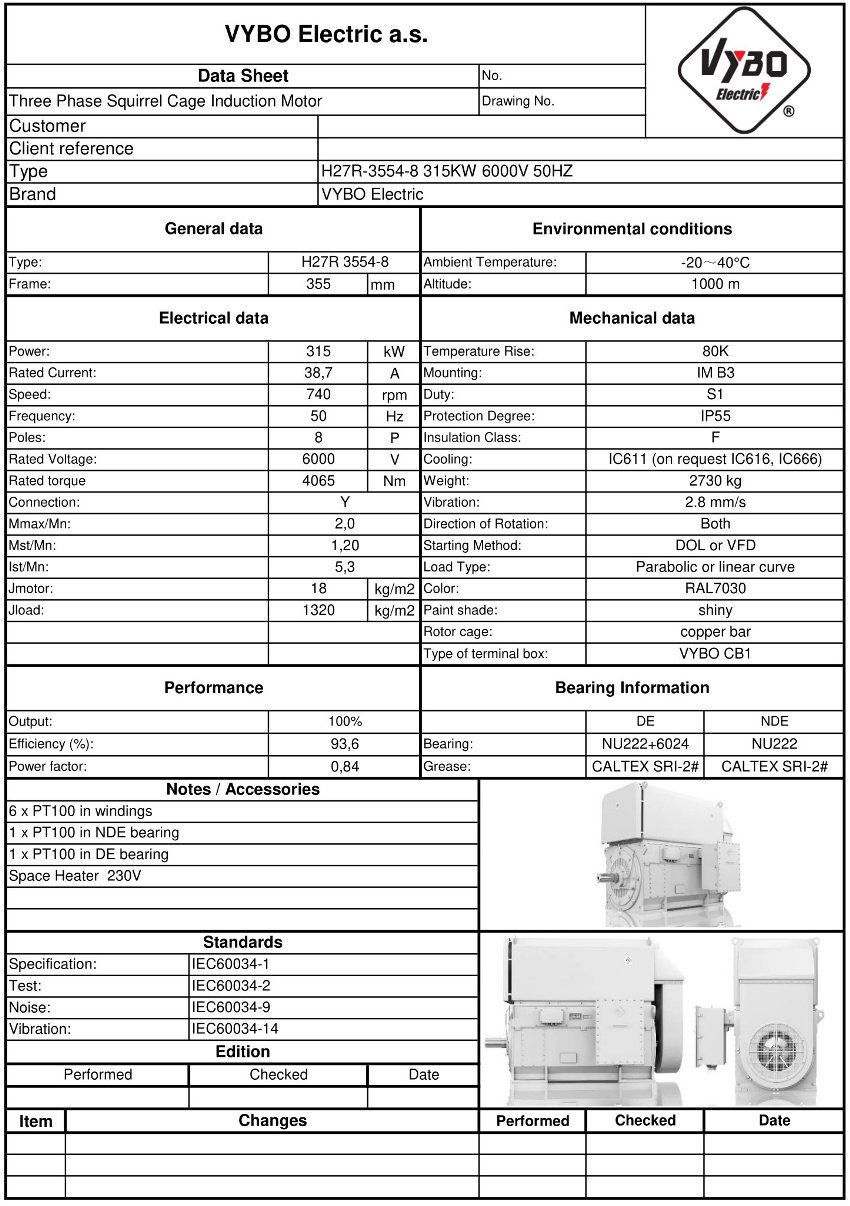

Trefaset elmotor: H27R-3554-8 315KW 6000V 50HZ
| Grundlæggende tekniske data | |
| Motortype | H27R 3554-8 |
| Mærkeeffekt (kW) | 315 |
| Rammestørrelse (mm) | 355 |
| Antal poler | 8 |
| Nominelt omdrejningstal (rpm) | 740 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 6000 |
| Tilslutning | Y |
| Mærkestrøm (A) | 38,7 |
| Virkningsgrad ved 100 % belastning (%) | 93,6 |
| Effektfaktor ved 100 % belastning | 0,84 |
| Start- og momentkarakteristik | |
| Mærkemoment (Nm) | 4065 |
| Forhold for startmoment (LRT/RLT) | 1,20 |
| Forhold for kipmoment (BDT/RLT) | 2,0 |
| Forhold for startstrøm (LRA/RLA) | 5,3 |
| Rotorens inertimoment (kg·m²) | 18 |
| Lastens inertimoment (kg·m²) | 1320 |
| Tilbehør | |
| 6 x PT100 i viklingerne | |
| 1 x PT100 i NDE-lejet | |
| 1 x PT100 i DE-lejet | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3 (andre udførelser på forespørgsel) |
| Driftstype | S1 (S2, S3, S4 – S9 som ekstraudstyr) |
| Belastningstype | Parabolsk eller lineær kurve |
| Beskyttelsesgrad | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC611 (på forespørgsel IC616, IC666) |
| Startmetode | DOL, VFD, softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kobberrotorstænger |
| Klemkassetype | VYBO CB1-HV |
| Driftsbetingelser | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 som ekstraudstyr) |
| Maksimal installationshøjde | op til 1000 m |
| Vægt og overfladefinish | |
| Omtrentlig vægt | 2730 kg |
| Farve | RAL7030 |
| Lakfinish | blank |
| Lejer og smøring | |
| DE/NDE-lejer | 6322-C3/6322-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
H27R 3554-8-6 leverer høj energiudnyttelse, hvor langsigtet pålidelighed og kontrol med driftsomkostningerne er afgørende. Denne 750 omdr./min. elektriske motor med en effekt på 315 kW og en 6000 V strømforsyning er beregnet til tunge drev, hvor afbalanceret drift, præcis momentreserve og effektiv udnyttelse af den installerede indgangseffekt forventes. I praksis betyder det lavere tab ved kontinuerlig drift og bedre beredskab til lange teknologiske cyklusser.
Effektiv køling øger holdbarheden i krævende miljøer
H27R-HD-Modular-serien anvender IC611 luft-til-luft-køling, som hjælper med at holde motorens interne kredsløb adskilt fra omgivelserne. Den lukkede løsning med varmeveksler begrænser indtrængen af støv og understøtter anvendelse i korrosive anlæg, hvor åben køling hurtigere ville nå sine vedligeholdelsesgrænser. For store fabrikker og OEM-samlinger er dette en praktisk fordel ved planlægning af serviceintervaller og opretholdelse af stabil effekt under ugunstige forhold.
- IC611-køling understøtter renheden inde i motoren.
- Det lukkede kølekredsløb hjælper med at reducere følsomheden over for støv og aggressive miljøer.
- IE4 Super Premium-virkningsgrad bidrager til lavere tab ved høj belastning.
- VPI-imprægnering af statorviklingen øger modstandsdygtigheden over for fugt, vibrationer og aflejringer af forurening.
Stabil effekt ved en belastning på 4065 Nm
Ved dimensionering af drevet er kombinationen af et nominelt moment på 4065 Nm, en mærkestrøm på 38,7 A og en effektfaktor på 0,84 vigtig. Motoren opnår en virkningsgrad på 93,6 %, hvilket understøtter økonomisk drift i højeffektsanvendelser. Et nominelt omdrejningstal på 740 omdr./min. svarer til en 8-polet elektrisk motor, der er velegnet til langsommere, men momentkrævende teknologiske enheder. Under start giver den et startmoment på 1,2 gange mærkemomentet, et kipmoment på 2 gange mærkemomentet og en startstrøm på 5,3 gange mærkestrømmen, hvilket hjælper ved dimensionering af strømforsyning, beskyttelse og momentreserve.
Emballagevægt på 2730 kg, rotorinerti på 18,0 kg·m² og belastningsinerti på 1320,0 kg·m² giver vigtige input til dimensionering af start og koordinering med gear eller koblinger. Isolationsklasse F og temperaturstigningsklasse B giver en sikker termisk ramme for langvarig anvendelse i industrielle enheder. 6322-C3-lejer på både DE- og NDE-siden fuldender konstruktionen, der er beregnet til drift med højere krav til stabilitet og levetid.
Højspændingsdrev til tung teknologi
I kategorien højspændingsmotorer anvendes H27R 3554-8-6, hvor høj effekt, mange driftstimer og pålidelig drift i en omfattende teknologisk enhed mødes. VYBO Electric designer H27R-HD-Modular-serien til industrielle højspændingsdrev, hvor kompatibilitet med robuste koblingsanlæg, omformere og efterfølgende mekanik er vigtig. Motoren er derfor velegnet til projekter, hvor ikke kun effekten, men også stabiliteten af elektriske og termiske parametre gennem hele levetiden er afgørende.
Typiske industrielle anvendelser
H27R 3554-8-6 er velegnet til råvareforarbejdningsmøller, store udsugningsventilatorer, kompressorenheder, transportsystemer med høj inerti, blande- og omrøringslinjer samt pumpestationer i energiproduktion og vandhåndtering. I hvert af disse tilfælde giver stabil drift under høj belastning og bedre kontrol med den termiske tilstand en fordel.
Forberedt til integration i store enheder
For OEM-producenter og operatører af store fabrikker er forudsigelig motoradfærd i samlingen vigtig. H27R-HD-Modular kombinerer derfor effektiv køling, høj virkningsgrad og konstruktionselementer med fokus på modstandsdygtighed over for vibrationer og ugunstige miljøer. Hvis du har brug for en motor til langvarig drift med fokus på energibalancen, så bestil H27R 3554-8-6 i god tid og få en løsning, der er klar til idriftsættelse uden unødvendig forsinkelse.
