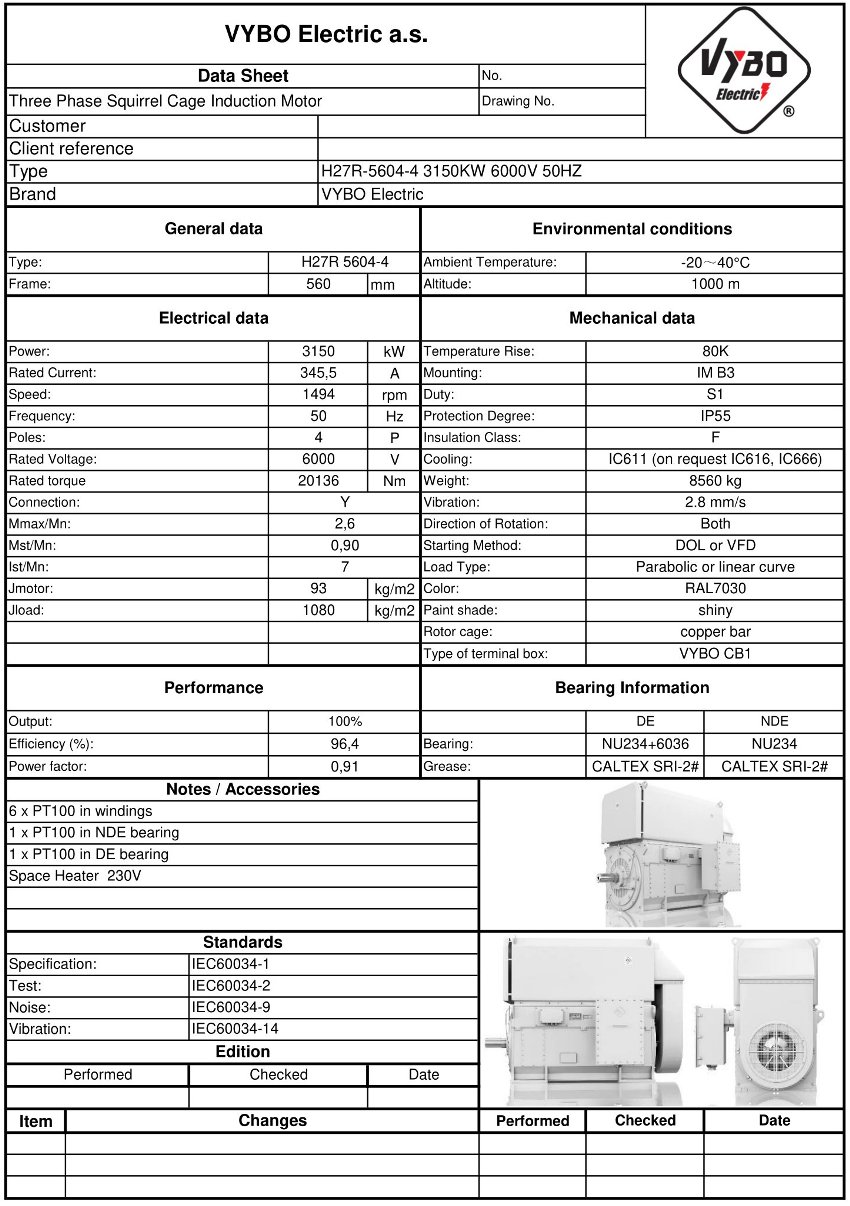

Højspændings elektrisk motor 3150 kW, 1494 omdr./min., 6000 V, IC611, H27R 5604-4-6

Elmotoren H27R 5604-4-6 med en ydelse på 3150 kW til en 6000 V-strømforsyning er designet til at hjælpe med at reducere driftsomkostningerne i store procesenheder og samtidig opretholde stabil ydelse selv under langvarig belastning. Denne trefasede elmotor med et nominelt omdrejningstal på 1494 rpm tilhører klassen 1400 – 1500 rpm og passer derfor godt til drev, der kræver konstant hastighed og høj driftssikkerhed.

Omkostningsbesparelser ved langvarig drift af højeffektlinjer

En høj virkningsgrad på 96,4 % og en effektfaktor på 0,91 forbedrer drevets energibalance i miljøer, hvor ethvert tab afspejles i elregningen og kølebehovet. En mærkestrøm på 345,5 A, et mærkemoment på 20136 Nm og den robuste konstruktion giver reserve til kontinuerlig anvendelse i tung industri.

Konstruktionen med en svejset stålramme giver høj stivhed med dimensioner, der er egnede til store drev, og letter samtidig håndteringen under transport og installation. Det lukkede IC611 luft-til-luft-kølesystem holder motorens indre miljø adskilt fra støv i omgivelserne og aggressive dampe og øger dermed egnetheden til anlæg med krævende miljøforhold.

Konstruktion forberedt til høje momentkrav

Momentkarakteristikken er også vigtig ved dimensionering af start- og beskyttelsessystemer. Startmomentet når 0,9 gange mærkemomentet, kipmomentet 2,6 gange mærkemomentet og startstrømmen 7 gange mærkestrømmen, hvilket gør det muligt at dimensionere startudstyr, strømforsyning og beskyttelsesrelæer korrekt i net med høj installeret effekt. Som højspændingselmotor er denne model velegnet, hvor der forventes en fast momentreserve og pålidelig koordinering med frekvensomformere, startere eller direkte nettilslutning.

Rotorbur og lejearrangement til lang levetid

Rotoren med et bur af kobberstrimmel hjælper med at reducere elektriske tab og håndterer termisk belastning ved gentagne spidser godt. DE-leje NU238-C3+6040-C3 og NDE-leje NU230-C3 understøtter stabil lejring med det betydelige rotorinertimoment på 93,0 kg·m² og lastinertimomentet på 1080,0 kg·m², hvilket især er vigtigt under store start- og udløbscyklusser.

Anvendelse i energiproduktion, minedrift og råstofbehandling

Denne 4-polede elmotor er velegnet til en lang række store applikationer, hvor pålidelighed, et langt interval mellem driftsstop og evnen til at arbejde under stabil belastning er afgørende. I praksis anvendes den til råstofmøller, ovnventilatorer, procesluftkompressorer, kølekredsløbspumper, blandere til kemiske anlæg, knusere, transportører med højt moment, briketteringspresser, valselinjer, afsvovlingsenheder, blæsere, elevatortansportører, blandetromler, malmbehandlingsudstyr samt som hoveddrev i cementværker og papirfabrikker. I disse segmenter hjælper præcis motordimensionering med at begrænse uplanlagte driftsstop og understøtte stabil produktion.

Tekniske forudsætninger for drift i krævende miljøer

Isolationsklasse F sammen med temperaturstigning B giver et godt grundlag for langvarig holdbarhed af viklingen under industriel belastning. Pakkevægten på 8560 kg bekræfter den massive konstruktion beregnet til store teknologier, hvor et solidt fundament, præcis installation og langvarig drift uden unødig service forventes.

Hvad den tekniske dimensionering af drevet fokuserer på

Ved dimensionering af drevet anbefaler vi at overvåge ikke kun ydelse og spænding, men også systemets inerti, belastningskarakteristik og den nødvendige overbelastningsbeskyttelse. H27R 5604-4-6 er derfor velegnet til projekter med et energieffektivt stort drev med fokus på pålidelig start, stabil drift og lang komponentlevetid. Hvis du planlægger modernisering eller udskiftning af et hoveddrev, kan du benytte tilbuddet og få en løsning, der understøtter højere teknologitilgængelighed og lavere driftsomkostninger.

Ydelse til store industrielle enheder med et langt serviceinterval

Kombinationen af høj virkningsgrad, robust ramme, effektiv køling og en veldesignet rotor gør denne model til et velegnet valg til industrielle højspændingsdrev. Med korrekt dimensionerede efterfølgende komponenter hjælper motoren med at opretholde produktionsrytmen, reducere risikoen for fejl og sikre effektiv udnyttelse af den installerede ydelse gennem hele udstyrets levetid.
