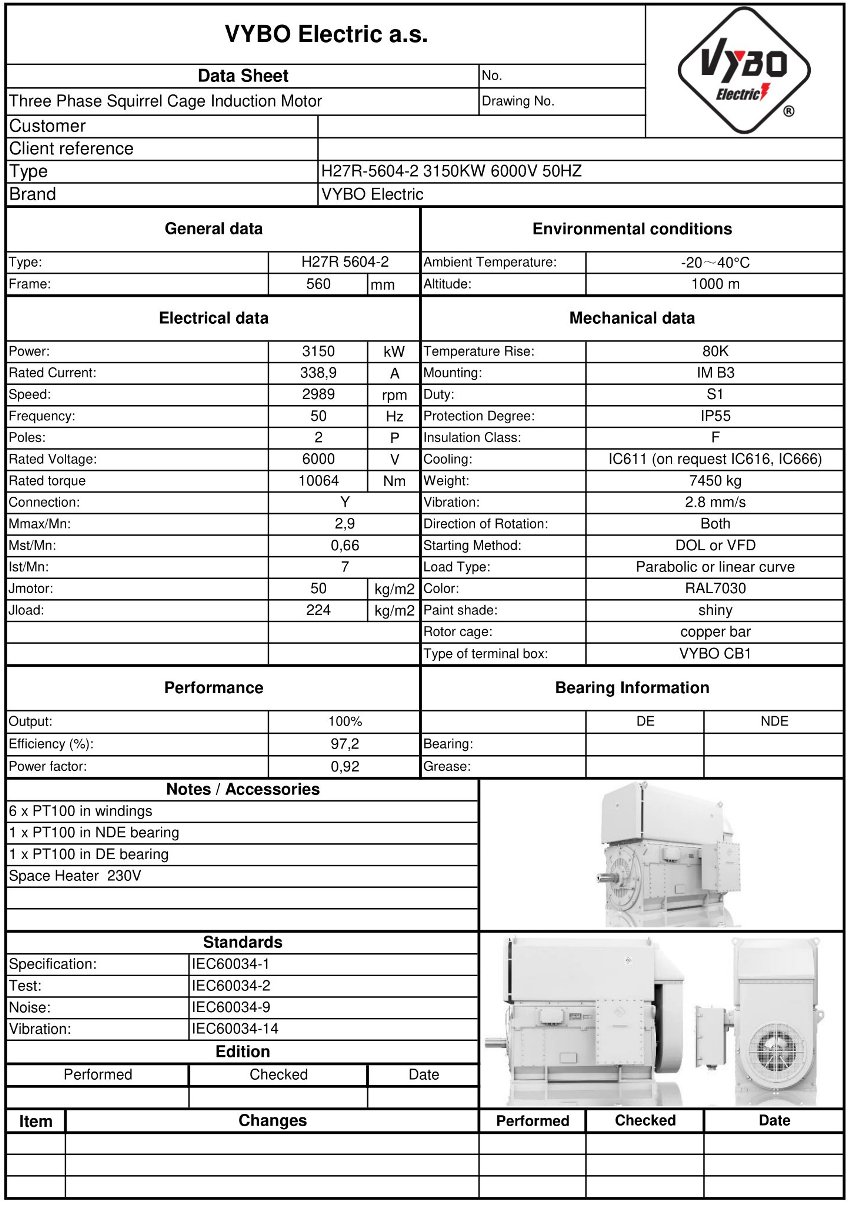

Trefaset elmotor: H27R-5604-2 3150KW 6000V 50HZ
| Grundlæggende tekniske data | |
| Motortype | H27R 5604-2 |
| Mærkeeffekt (kW) | 3150 |
| Rammestørrelse (mm) | 560 |
| Antal poler | 2 |
| Nominelt omdrejningstal (rpm) | 2989 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 6000 |
| Tilslutning | Y |
| Mærkestrøm (A) | 338,9 |
| Virkningsgrad ved 100 % belastning (%) | 97,2 |
| Effektfaktor ved 100 % belastning | 0,92 |
| Start- og momentkarakteristik | |
| Mærkemoment (Nm) | 10064 |
| Forhold for startmoment (LRT/RLT) | 0,66 |
| Forhold for kipmoment (BDT/RLT) | 2,9 |
| Forhold for startstrøm (LRA/RLA) | 7 |
| Rotorens inertimoment (kg·m²) | 50 |
| Lastens inertimoment (kg·m²) | 224 |
| Tilbehør | |
| 6 x PT100 i viklingerne | |
| 1 x PT100 i NDE-lejet | |
| 1 x PT100 i DE-lejet | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3 (andre udførelser på forespørgsel) |
| Driftstype | S1 (S2, S3, S4 – S9 som ekstraudstyr) |
| Belastningstype | Parabolsk eller lineær kurve |
| Beskyttelsesgrad | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC611 (på forespørgsel IC616, IC666) |
| Startmetode | DOL, VFD, softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kobberrotorstænger |
| Klemkassetype | VYBO CB1-HV |
| Driftsbetingelser | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 som ekstraudstyr) |
| Maksimal installationshøjde | op til 1000 m |
| Vægt og overfladefinish | |
| Omtrentlig vægt | 7450 kg |
| Farve | RAL7030 |
| Lakfinish | blank |
| Lejer og smøring | |
| DE/NDE-lejer | På forespørgsel/På forespørgsel |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
H27R 5604-2-6-konstruktionen er beregnet til tunge drev, hvor stabil effekt på 3150 kW, høj driftssikkerhed og lave tab under langvarig belastning er afgørende. Denne 3000 omdr./min. elektriske motor arbejder med en nominel strøm på 338,9 A, opnår en virkningsgrad på 97,2 % og en effektfaktor på 0,92, hvilket gør den velegnet til applikationer med fokus på energieffektivitet og kontrol af driftsomkostninger.
IC611-køling holder motorens indre renere
Det lukkede kølekredsløb med en IC611-varmeveksler hjælper med at holde luften inde i motoren adskilt fra omgivelserne og øger dermed anvendeligheden i støvede, fugtige og korrosive miljøer. Kombineret med IE4 Super Premium-virkningsgrad reduceres energitabene i et højeffektdrev, og motoren bevarer sine parametre mere effektivt under kontinuerlig belastning. VPI-imprægnering af statorviklingen bidrager desuden til højere modstandsdygtighed over for vibrationer, støv og fugt.
- En akselhøjde på 560 mm understøtter brug i robuste installationer med stor mekanisk reserve.
- Et nominelt moment på 10064 Nm understøtter start og stabilisering af krævende teknologiske systemer.
- Rotorinerti på 50,0 kg·m² og belastningsinerti på 224,0 kg·m² er vigtige ved dimensionering af start og beskyttelse af drevet.
- Startmomentet når 0,66 gange det nominelle moment, kipmomentet 2,9 gange det nominelle moment og startstrømmen 7 gange den nominelle strøm.
- Isolationsklasse F og temperaturstigningsklasse B understøtter langvarig belastning i industriel drift.
Industriel anvendelse i energiproduktion og tung produktion
H27R 5604-2-6-modellen er velegnet til luftkompressorstationer, store pumpeenheder, ovnventilatorer, udsugningssystemer, omrørere i kemisk produktion, malmtransportører, knusere, møller, ekstrudere, heavy-duty-blandere, valselinjer, hjælpedrev til turbiner, afsvovlingsenheder og køletårne. I disse anlæg værdsættes også muligheden for at anvende 6000 V-forsyning, fordi den hjælper med at forenkle integrationen i højspændingsdistributionssystemer.
Mekanisk integration og servicesikkerhed
Både DE- og NDE-lejer er tilgængelige på forespørgsel, hvilket forenkler tilpasningen af motoren til den konkrete drift og servicestrategi. En pakkevægt på 7450 kg afspejler den robuste konstruktion beregnet til projekter med høje krav til både håndtering og installation. Hvis du har brug for en motor til kontinuerlige processer med fokus på virkningsgradsreserve, pålidelig køling og lang viklingslevetid, skal du bestille H27R 5604-2-6 nu for at få en egnet løsning til næste produktionsfase uden unødig forsinkelse.
Tekniske parametre til dimensionering af drevet
For præcis dimensionering af tilslutning og beskyttelse er følgende værdier fortsat væsentlige: effekt 3150 kW, spænding 6000 V, nominelt omdrejningstal 2989 omdr./min., nominel strøm 338,9 A, virkningsgrad 97,2 %, effektfaktor 0,92, moment 10064 Nm, rotorinerti 50,0 kg·m² og belastningsinerti 224,0 kg·m². I praksis er dette en højspændingsmotor, der er forberedt til store teknologiske systemer med høje krav til tilgængelighed og stabilitet.
