Højspændings elektrisk motor 280 kW, 991 omdr./min., 6000 V, IC611, H27R 3551-6-6

Et energieffektivt drev reducerer driftstab, hvor kontinuerlig belastning og høj driftssikkerhed er afgørende. Modellen H27R 3551-6-6 med en effekt på 280 kW hører til de løsninger, der er udviklet til stabil momentoverførsel i tung industriel drift. I denne klasse anvendes en 1000 omdr./min. elektrisk motor især, hvor teknologien kræver rolig drift, præcist defineret hastighed og langsigtet økonomi.

Et rent internt kredsløb hjælper med at opretholde ydelsen selv i krævende miljøer

H27R-serien anvender IC611 luft-til-luft-køling, som understøtter adskillelse af den interne og eksterne luftstrøm via et lukket kølekredsløb med varmeveksler. Denne løsning øger egnetheden til støvede driftsmiljøer og miljøer med højere korrosiv belastning, fordi motorens indvendige dele arbejder i et renere miljø. For drev med høj effekt giver det mere stabile termiske forhold og en pålideligt opretholdt ydelse.

Denne konstruktion er også velegnet, hvor IE4 Super Premium-virkningsgrad kræves. Den højere virkningsgrad hjælper med at begrænse energitab ved langvarig drift, hvilket er vigtigt i anlæg med mange driftstimer. Med H27R-serien kombinerer VYBO Electric økonomisk drift med den holdbarhed, som operatører af store teknologiske enheder forventer.

Konstruktionen understøtter lang levetid for viklingen og stabile lejer

Statorviklingen imprægneres ved hjælp af VPI-teknologi, som øger modstandsdygtigheden over for fugt, støv og vibrationer. For store motorer betyder det bedre beskyttelse af isolationssystemet og større reserve under mekanisk og termisk krævende cyklusser. Isolationsklasse F og temperaturstigning B skaber gode betingelser for langvarig industriel drift.

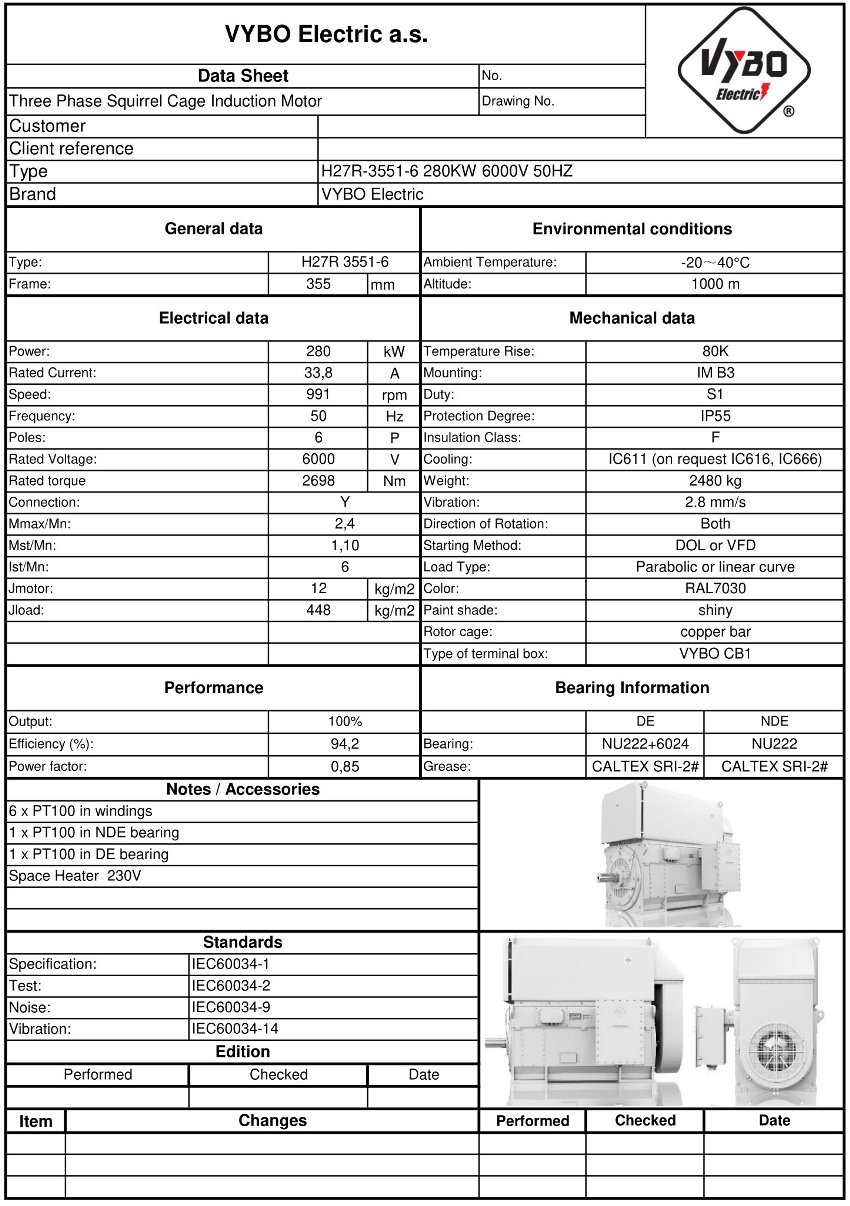

Motoren har en mærkestrøm på 33,8 A, en effektfaktor på 0,85 og en virkningsgrad på 94,2 %. Mærkemomentet er 2698 Nm, startmomentet når 1,1 gange mærkemomentet, det maksimale moment 2,4 gange mærkemomentet og startstrømmen 6 gange mærkestrømmen. Disse data er vigtige ved dimensionering af strømforsyning, beskyttelse og momentreserve i systemer med høj inerti.

Parametrene letter korrekt dimensionering af drev og start

Pakkevægten er 2480 kg, rotorens inertimoment 12,0 kg·m² og lastens inertimoment 448,0 kg·m². Lejet på både DE- og NDE-siden er 6322-C3, hvilket forenkler servicelogikken og hjælper med at dimensionere en pålidelig langvarig drift. Denne sekspolede elektriske motor er derfor velegnet til anvendelser, der kræver robust mekanisk konstruktion og kontrolleret dynamisk adfærd.

Industriel anvendelse med høje krav til driftssikkerhed

H27R 3551-6-6 anvendes i følgende segmenter:

• Kompressordrev i store produktionsanlæg.
• Hovedventilatorer i energiproduktions- og teknologiske enheder.
• Pumpestationer til vandhåndtering og industrielle kredsløb.
• Møller og knuselinjer i råvareforarbejdning.
• Tekstil- og papirlinjer med kontinuerlig drift.
• Drev til transportsystemer med høj inerti.
• Procesudstyr i den kemiske og metallurgiske industri.

Højspændingsdrev til integration i moderne linjer

I kategorien HV-elektriske motorer er kompatibilitet med spændingsniveauet, termisk reserve og servicestrategi vigtig. Denne højspændingsmotor er konstrueret til en strømforsyning på 6000 V og giver en løsning til driftsmiljøer, der kræver høj effekt i et kompakt industrielt format. I OEM-projekter hjælper den med at forenkle tilpasningen af drevet til de øvrige dele af den teknologiske enhed.

Hvis du søger en motor til stabil drift med fokus på virkningsgrad, holdbarhed og termisk ydeevne, er H27R-serien et fornuftigt grundlag for langvarig brug. Bestil H27R 3551-6-6 i god tid for at sikre hurtig projektforberedelse og fortsætte installations- og idriftsættelsesplanen uden forsinkelse.
