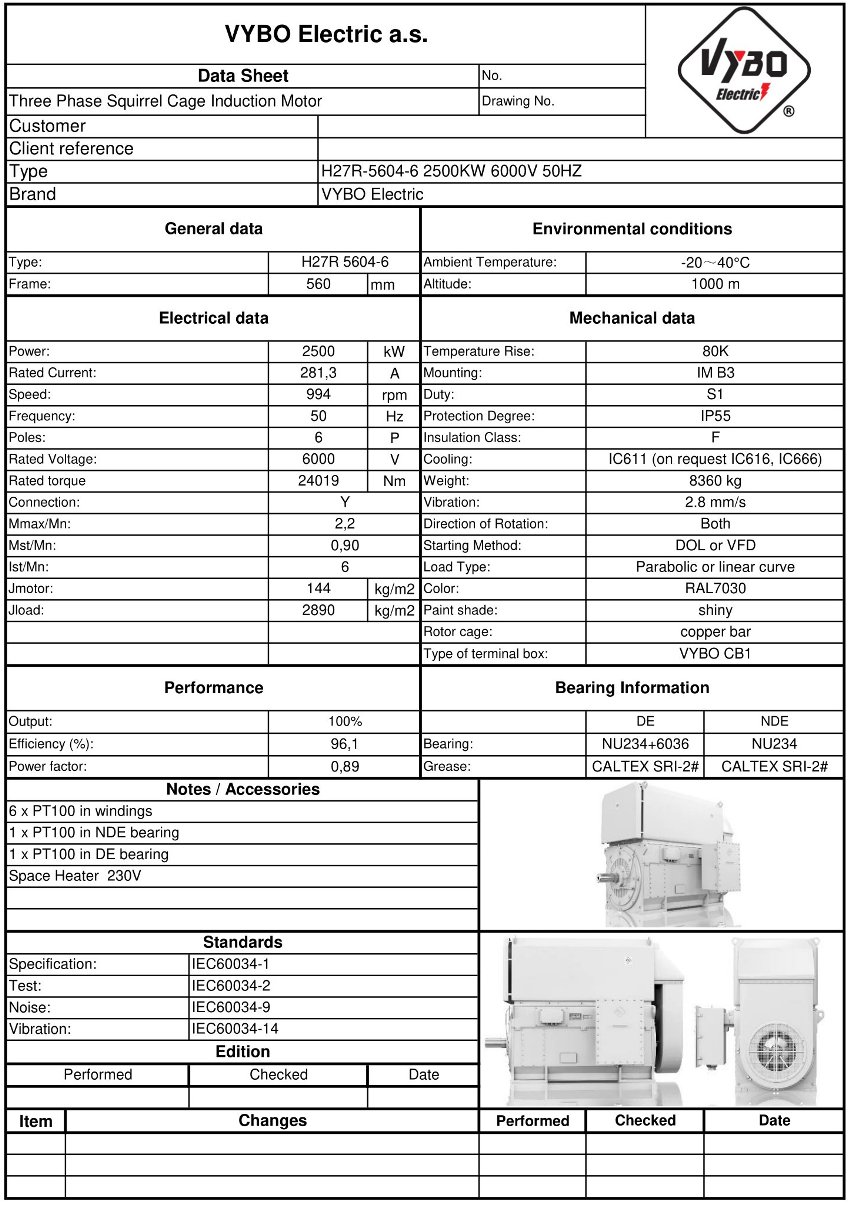

Trefaset elmotor: H27R-5604-6 2500KW 6000V 50HZ
| Grundlæggende tekniske data | |
| Motortype | H27R 5604-6 |
| Mærkeeffekt (kW) | 2500 |
| Rammestørrelse (mm) | 560 |
| Antal poler | 6 |
| Nominelt omdrejningstal (rpm) | 994 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 6000 |
| Tilslutning | Y |
| Mærkestrøm (A) | 281,3 |
| Virkningsgrad ved 100 % belastning (%) | 96,1 |
| Effektfaktor ved 100 % belastning | 0,89 |
| Start- og momentkarakteristik | |
| Mærkemoment (Nm) | 24019 |
| Forhold for startmoment (LRT/RLT) | 0,90 |
| Forhold for kipmoment (BDT/RLT) | 2,2 |
| Forhold for startstrøm (LRA/RLA) | 6 |
| Rotorens inertimoment (kg·m²) | 144 |
| Lastens inertimoment (kg·m²) | 2890 |
| Tilbehør | |
| 6 x PT100 i viklingerne | |
| 1 x PT100 i NDE-lejet | |
| 1 x PT100 i DE-lejet | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3 (andre udførelser på forespørgsel) |
| Driftstype | S1 (S2, S3, S4 – S9 som ekstraudstyr) |
| Belastningstype | Parabolsk eller lineær kurve |
| Beskyttelsesgrad | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC611 (på forespørgsel IC616, IC666) |
| Startmetode | DOL, VFD, softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kobberrotorstænger |
| Klemkassetype | VYBO CB1-HV |
| Driftsbetingelser | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 som ekstraudstyr) |
| Maksimal installationshøjde | op til 1000 m |
| Vægt og overfladefinish | |
| Omtrentlig vægt | 8360 kg |
| Farve | RAL7030 |
| Lakfinish | blank |
| Lejer og smøring | |
| DE/NDE-lejer | NU238-C3+6040-C3/NU230-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
Energieffektiv drift er afgørende for store drev, og netop her skiller H27R 5604-6-6 sig ud som en 1000 omdr./min. elektrisk motor til krævende procesenheder. Med en effekt på 2500 kW, en 6000 V strømforsyning og et nominelt omdrejningstal på 994 omdr./min. understøtter den jævn momentoverførsel, også i anlæg hvor tab, tilgængelighed og langsigtet driftsstabilitet overvåges.
IC611-køling beskytter motorens indre i forurenede miljøer
H27R-HD-Modular-serien anvender et lukket kølekredsløb med en IC611-varmeveksler, der holder luften inde i motoren ren og forbedrer egnetheden til støvede eller korrosive miljøer. Kombineret med IE4 Super Premium-virkningsgrad reduceres energitabene i højeffektdrev, hvilket understøtter økonomisk kontinuerlig drift i metallurgi, minedrift og energiproduktion. Denne tilgang er især fordelagtig, hvor høj energieffektivitet kræves uden at gå på kompromis med robustheden.
VPI-imprægnering øger viklingens modstandsdygtighed over for vibrationer og fugt
Statorviklingen imprægneres med VPI-teknologi, hvilket øger modstandsdygtigheden over for fugt, støv og vibrationsbelastning. En højspændingsmotor med denne konstruktion er beregnet til langvarig drift med minimale krav til servicedisciplin i tung industri. Isolationsklasse F og temperaturstigningsklasse B giver en pålidelig termisk reserve ved stationær belastning.
Startforhold understøtter dimensionering af strømforsyning og beskyttelse
Startparametrene er også vigtige ved dimensionering af start og beskyttelse: startmomentet når 0,9 gange mærkemomentet, kipmomentet 2,2 gange mærkemomentet og startstrømmen 6 gange mærkestrømmen. Mærkestrøm på 281,3 A, effektfaktor på 0,89 og virkningsgrad på 96,1 % giver et grundlag for dimensionering af strømforsyningen og valg af efterfølgende koblings- og beskyttelsesudstyr.
Mekanisk konstruktion til høje belastninger og lang levetid
H27R 5604-6-6 er en sekspolet elektrisk motor med en rammestørrelse på 560 mm, forberedt til de høje mekaniske krav i store anlæg. Rotorinerti på 144,0 kg·m² og belastningsinerti på 2890,0 kg·m² hjælper ved dimensionering af drevenheden med fokus på startdynamik og driftsstabilitet. Emballagevægten på 8360 kg afspejler også den robuste konstruktion til industrielle installationer.
Lejer og dynamik passer til tunge procesapplikationer
DE-leje NU238-C3+6040-C3 og NDE-leje NU230-C3 er valgt til langvarig kontinuerlig belastning og stabil akselføring. En sådan løsning er egnet til anlæg, hvor et højt moment på 24019 Nm overføres til drevet, og hvor ensartet drift uden unødvendig nedetid forventes.
Anvendelse i energiproduktion, minedrift og tung industri
Motorkonstruktionen er egnet til følgende anvendelser:
- Hovedpumper til råvand i energiproduktionsenheder.
- Ventilatorstationer til støvudsugning i metallurgiske haller.
- Kompressorenheder til procesgas i den kemiske industri.
- Møller til malmforarbejdning i minedrift.
- Knusere og sigtelinjer i stenbrud.
- Valse- og fremføringsdrev i metallurgi.
- Transportbånd til bulkmaterialer i havneterminaler.
- Enheder til drift af procesomrørere i store produktionslinjer.
Løsning forberedt til langvarigt driftspres
Med H27R-HD-Modular-serien kombinerer VYBO Electric en holdbar konstruktion, effektiv køling og parametre, der er egnede til kontinuerlig drift i store virksomheder. Hvis du har brug for en motor til et kritisk drev med fokus på tilgængelighed og økonomi, så bestil H27R 5604-6-6 så tidligt som muligt for at sikre idriftsættelsesdatoen uden unødig forsinkelse.
