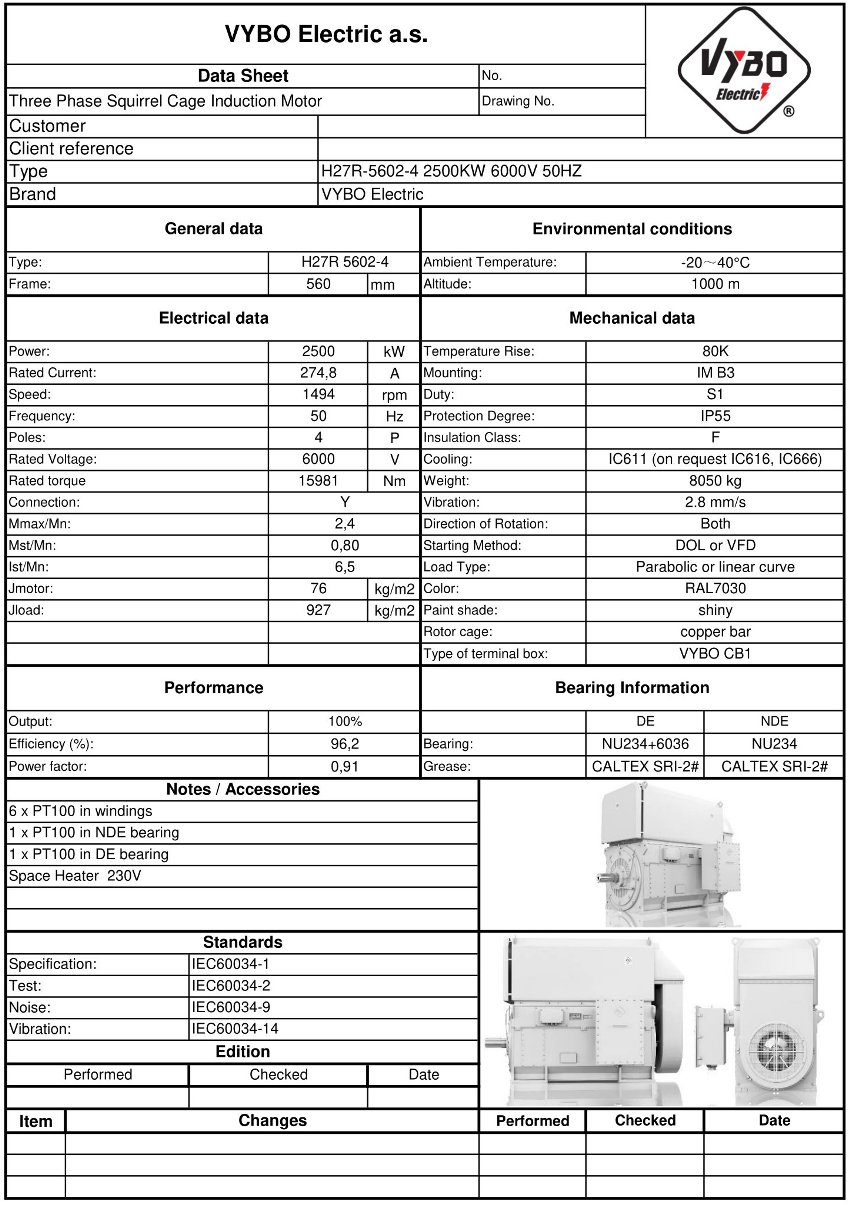

Trefaset elmotor: H27R-5602-4 2500KW 6000V 50HZ
| Grundlæggende tekniske data | |
| Motortype | H27R 5602-4 |
| Mærkeeffekt (kW) | 2500 |
| Rammestørrelse (mm) | 560 |
| Antal poler | 4 |
| Nominelt omdrejningstal (rpm) | 1494 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 6000 |
| Tilslutning | Y |
| Mærkestrøm (A) | 274,8 |
| Virkningsgrad ved 100 % belastning (%) | 96,2 |
| Effektfaktor ved 100 % belastning | 0,91 |
| Start- og momentkarakteristik | |
| Mærkemoment (Nm) | 15981 |
| Forhold for startmoment (LRT/RLT) | 0,80 |
| Forhold for kipmoment (BDT/RLT) | 2,4 |
| Forhold for startstrøm (LRA/RLA) | 6,5 |
| Rotorens inertimoment (kg·m²) | 76 |
| Lastens inertimoment (kg·m²) | 927 |
| Tilbehør | |
| 6 x PT100 i viklingerne | |
| 1 x PT100 i NDE-lejet | |
| 1 x PT100 i DE-lejet | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3 (andre udførelser på forespørgsel) |
| Driftstype | S1 (S2, S3, S4 – S9 som ekstraudstyr) |
| Belastningstype | Parabolsk eller lineær kurve |
| Beskyttelsesgrad | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC611 (på forespørgsel IC616, IC666) |
| Startmetode | DOL, VFD, softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kobberrotorstænger |
| Klemkassetype | VYBO CB1-HV |
| Driftsbetingelser | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 som ekstraudstyr) |
| Maksimal installationshøjde | op til 1000 m |
| Vægt og overfladefinish | |
| Omtrentlig vægt | 8050 kg |
| Farve | RAL7030 |
| Lakfinish | blank |
| Lejer og smøring | |
| DE/NDE-lejer | NU238-C3+6040-C3/NU230-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
I tung industridrift, hvor der kræves høj ydelse og økonomisk langvarig drift, er H27R 5602-4-6 en løsning til energiintensive drev. Denne 1500 rpm elmotor med en ydelse på 2500 kW arbejder ved et nominelt omdrejningstal på 1494 rpm og er beregnet til forsyning fra 6000 V-distributionssystemer, hvilket gør den velegnet, hvor både driftsstabilitet og driftsomkostninger overvåges.
Økonomisk drift under kontinuerlig belastning i drev med højt forbrug
En høj virkningsgrad på 96,2 % og en effektfaktor på 0,91 reducerer tab ved langvarig brug i drev, der arbejder uden afbrydelse eller i stærkt belastede cyklusser. I praksis værdsættes dette i anlæg, hvor elforbrug, termisk belastning og strømforsyningsreserver overvåges. H27R 5602-4-6 passer derfor godt ind i drevteknik til store linjer, hjælpeenheder og teknologiske knudepunkter med høje krav til kontinuitet.
- Råvandspumper til energiproduktionsenheder.
- Køletårnsventilatorer.
- Procesluftkompressorer.
- Knusere i minedriftens råstofbehandling.
- Hammermøller i cementværker.
- Valsestande i metallurgisk produktion.
- Ekstrudere i kemisk forarbejdning.
- Udsugningsventilatorer i forbrændingslinjer.
- Horisontale blandere i tung produktion.
- Pumpestationer til procesvand.
- Transportører til malm og kul.
- Skorstensudsugning i industrifiltre.
IC611-kølekredsløb beskytter motorens indre under ugunstige forhold
Det lukkede system med varmeveksler holder den interne luft adskilt fra omgivelserne, hvilket hjælper i støvede, fugtige og korrosive anlæg. Kombineret med VPI-imprægnering af statorviklingen øges modstandsdygtigheden over for vibrationer, fugt og langvarig mekanisk belastning. En sådan løsning er velegnet til motorer, der skal arbejde pålideligt i krævende produktionsanlæg uden hyppige driftsstop.
Konstruktion til belastning, start og lang lejelevetid
Startmomentet når 0,8 gange mærkemomentet, kipmomentet 2,4 gange mærkemomentet og startstrømmen 6,5 gange mærkestrømmen, hvilket er vigtigt ved dimensionering af start, beskyttelse og strømforsyning. Mærkestrømmen når 274,8 A og mærkemomentet 15981 Nm, mens rotorens inertimoment på 76,0 kg·m² og lastens inertimoment på 927,0 kg·m² hjælper ved vurdering af systemets dynamik. DE-leje NU238-C3+6040-C3 og NDE-leje NU230-C3 understøtter drift i robuste industrielle anvendelser.
Løsning til store fabrikker, der kræver pålidelig ydelse
H27R 5602-4-6 kombinerer IE4 Super Premium-virkningsgrad, lukket IC611 luft-til-luft-køling og en konstruktion forberedt til krævende processer med behov for langsigtet stabilitet. Pakkevægten på 8050 kg afspejler den massive konstruktion til højeffektapplikationer, hvor ikke kun ydelsen, men også driftssikkerheden vurderes. Hvis du har brug for en 1500 rpm elmotor til et stort anlæg eller en energiproduktionsenhed med teknisk support fra VYBO Electric, kan du bestille den nu og sikre en hurtig løsning til den planlagte installation.
