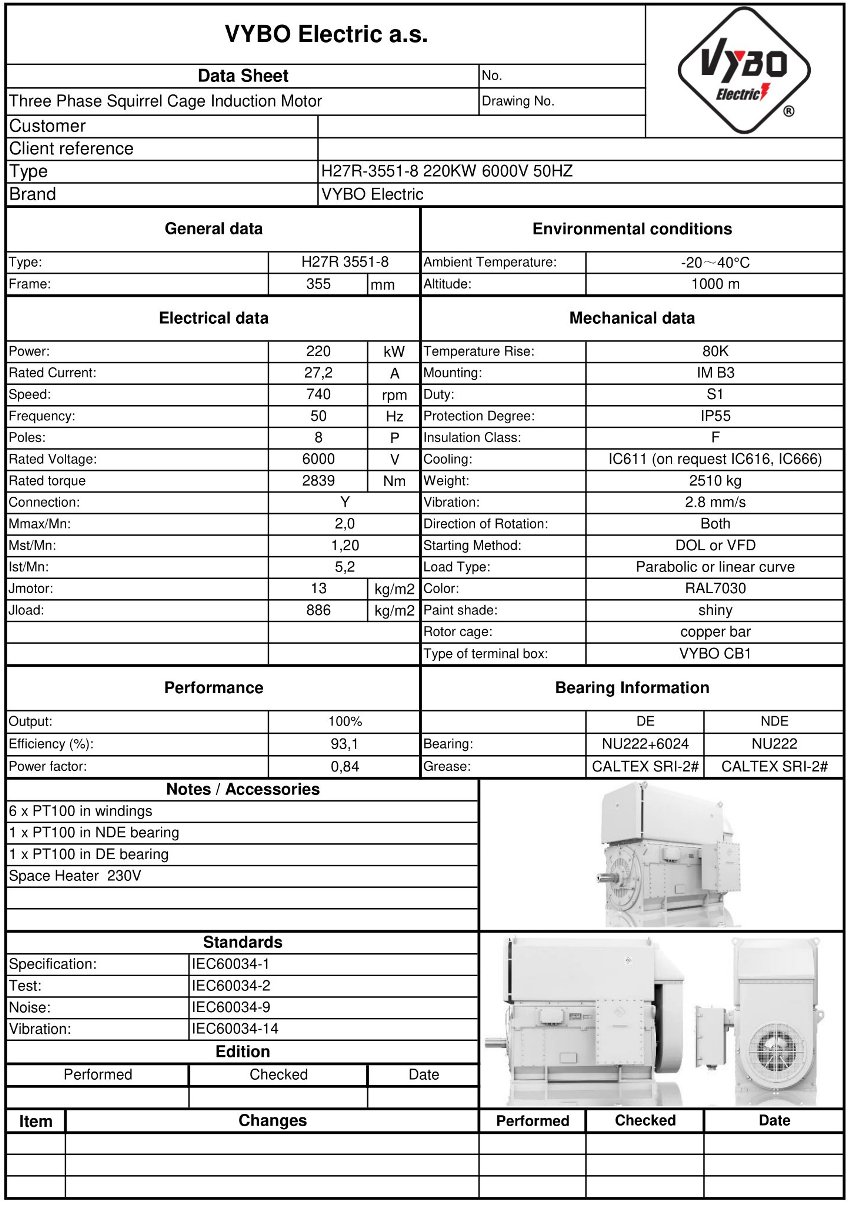

Højspændings elektrisk motor 220 kW, 740 omdr./min., 6000 V, IC611, H27R 3551-8-6

H27R 3551-8-6 er en løsning til anlæg, der kræver høj effekt med lave tab og stabil drift i kontinuerlig drift. Denne 750 omdr./min. elektriske motor med en effekt på 220 kW er beregnet til en 6000 V strømforsyning og giver et afbalanceret forhold mellem driftsøkonomi, momentreserve og pålidelighed under langvarig belastning. I kategorien HV-elmotorer er det en løsning, der fungerer godt, hvor energidisciplin og en konstruktion forberedt til hård industriel anvendelse er afgørende.

Energieffektivitet reducerer omkostningerne ved langvarig belastning

Motoren opnår en virkningsgrad på 93,1 % og en effektfaktor på 0,84, hvilket hjælper med at begrænse unødvendige energitab i effektdrev. IE4 Super Premium-virkningsgrad er især vigtig i dette segment til anvendelser, hvor motoren kører i mange timer uden afbrydelse, og enhver reduktion af tab påvirker de samlede driftsomkostninger. Med en mærkestrøm på 27,2 A og et nominelt omdrejningstal på 740 omdr./min. kan drevet tilpasses fornuftigt til linjens driftskrav, mens H27R-HD-Modular fortsat er velegnet til moderne teknologier med fokus på stabilitet og servicetilgængelighed.

IC611 luft-til-luft-køling holder motoren egnet til krævende miljøer

Den vigtigste konstruktionsfordel er IC611 luft-til-luft-køling, som arbejder i et lukket kølekredsløb og hjælper med at holde luften inde i motoren ren. Løsningen forbedrer egnetheden, hvor der er støv, fugt eller korrosive komponenter i luften, fordi det indre kølerum ikke er direkte udsat for den omgivende atmosfære. Den høje effekt holdes under kontrol selv ved langvarig belastning, hvilket er afgørende for en højspændingsmotor i industriel brug.

VPI-imprægnering af statorviklingen øger modstandsdygtigheden over for vibrationer

Statorviklingen imprægneres med VPI-teknologi, hvilket understøtter modstandsdygtigheden over for fugt, støv og vibrationer. For store drev er denne beskyttelse især vigtig i miljøer med hyppige starter, belastningsændringer og lange driftscyklusser. Isolationsklasse F sammen med temperaturstigningsklasse B giver praktisk reserve for termisk stabilitet og øger pålideligheden i applikationer med høj belastning. H27R-HD-Modular giver derfor et konstruktionsgrundlag, der er egnet til industrielle enheder, som kræver lang levetid og konstante parametre.

Momentreserve hjælper under start og belastning

Det nominelle moment på 2839 Nm suppleres af et startmoment, der når 1,2 gange mærkemomentet, og et kipmoment på 2 gange mærkemomentet. Startstrømmen på 5,2 gange mærkestrømmen er en vigtig værdi ved dimensionering af strømforsyning, beskyttelseskomponenter og linjebeskyttelse, fordi den muliggør mere præcis konfiguration af drevets elektriske infrastruktur. Denne ottepolede elektriske motor har desuden rotorinerti på 13,0 kg·m² og belastningsinerti på 886,0 kg·m², hvilket er relevant ved dimensionering af forbindelsen til den drevne mekanisme.

Konstruktionsdata letter integration i tung teknologi

En rammestørrelse på 355 mm og emballagevægt på 2510 kg angiver et robust drev til store teknologiske enheder. DE-leje 6322-C3 og NDE-leje 6322-C3 understøtter pålidelig drift under radiale og kombinerede belastninger, hvilket er vigtigt i applikationer med kontinuerlig mekanisk belastning. Motorer i H27R-HD-Modular-serien er derfor velegnede, hvor præcis dimensionering, rumlig integration og langsigtet driftssikkerhed uden unødvendige indgreb kræves.

Typisk industriel anvendelse giver stabil effekt i praksis

Modellen H27R 3551-8-6 er beregnet til løsninger, der kombinerer høj effekt, lave tab og modstandsdygtighed over for krævende forhold. Den anvendes typisk i følgende anlæg:

• Hovedpumpeenheder til procesvand og cirkulationskredsløb.
• Ventilationssystemer til metallurgiske, energi- og kemiske anlæg.
• Kompressorstationer, der kræver kontinuerlig høj effekt.
• Møller og knuselinjer med slag- og stationære belastninger.
• Valse- og transportteknologier i store produktionsanlæg.
• OEM-enheder til energiproduktion, procesindustri og tung maskinindustri.

Hvis du har brug for et drev til langvarig anvendelse, der kombinerer økonomisk drift, robust konstruktion og beredskab til industrielle forhold, er H27R 3551-8-6 en egnet kandidat. Til projektbrug, lageropfyldning eller hurtig udskiftning i eksisterende teknologi kan du bestille denne motor i dag og sikre tilgængelighed til den nærmeste installationsdato.
