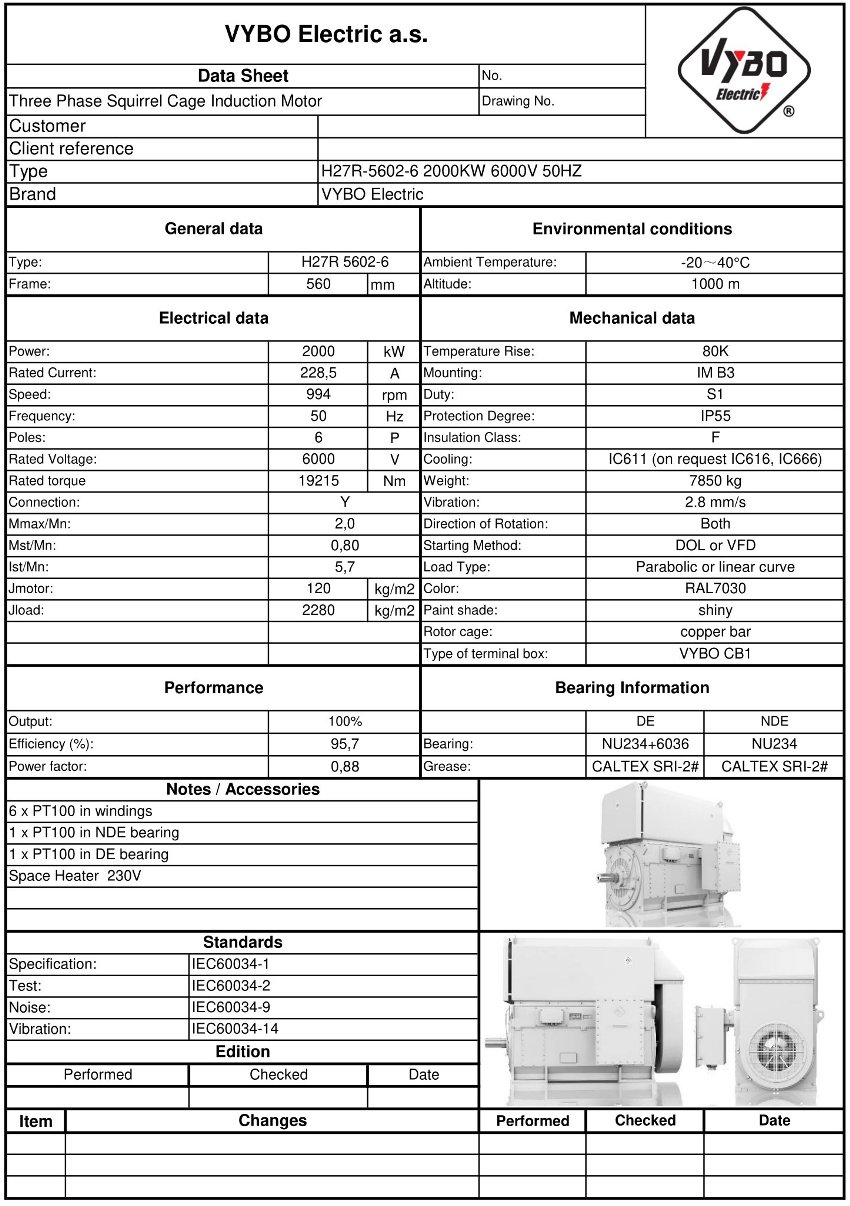

Trefaset elmotor: H27R-5602-6 2000KW 6000V 50HZ
| Grundlæggende tekniske data | |
| Motortype | H27R 5602-6 |
| Mærkeeffekt (kW) | 2000 |
| Rammestørrelse (mm) | 560 |
| Antal poler | 6 |
| Nominelt omdrejningstal (rpm) | 994 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 6000 |
| Tilslutning | Y |
| Mærkestrøm (A) | 228,5 |
| Virkningsgrad ved 100 % belastning (%) | 95,7 |
| Effektfaktor ved 100 % belastning | 0,88 |
| Start- og momentkarakteristik | |
| Mærkemoment (Nm) | 19215 |
| Forhold for startmoment (LRT/RLT) | 0,80 |
| Forhold for kipmoment (BDT/RLT) | 2,0 |
| Forhold for startstrøm (LRA/RLA) | 5,7 |
| Rotorens inertimoment (kg·m²) | 120 |
| Lastens inertimoment (kg·m²) | 2280 |
| Tilbehør | |
| 6 x PT100 i viklingerne | |
| 1 x PT100 i NDE-lejet | |
| 1 x PT100 i DE-lejet | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3 (andre udførelser på forespørgsel) |
| Driftstype | S1 (S2, S3, S4 – S9 som ekstraudstyr) |
| Belastningstype | Parabolsk eller lineær kurve |
| Beskyttelsesgrad | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC611 (på forespørgsel IC616, IC666) |
| Startmetode | DOL, VFD, softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kobberrotorstænger |
| Klemkassetype | VYBO CB1-HV |
| Driftsbetingelser | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 som ekstraudstyr) |
| Maksimal installationshøjde | op til 1000 m |
| Vægt og overfladefinish | |
| Omtrentlig vægt | 7850 kg |
| Farve | RAL7030 |
| Lakfinish | blank |
| Lejer og smøring | |
| DE/NDE-lejer | NU238-C3+6040-C3/NU230-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
H27R-HD-Modular-seriens konstruktion er beregnet til drev, hvor pålidelig drift og lavere levetidsomkostninger er afgørende. Modellen H27R 5602-6-6 er en 900 omdr./min. elektrisk motor med en effekt på 2000 kW, der giver et stabilt grundlag for store teknologiske enheder på et 6000 V-net og reducerer behovet for serviceindgreb og nedetid.
Den robuste ramme anvender en svejset stålkonstruktion, der kombinerer høj stivhed med lettere håndtering under transport og installation af store enheder. Kombineret med IC611 luft-til-luft-køling holdes motorens indre adskilt fra omgivelserne, hvilket understøtter drift under støvede og korrosivt krævende forhold.
Driftsøkonomien er også vigtig i energiintensive anlæg. En virkningsgrad på 95,7 % og en effektfaktor på 0,88 hjælper med at udnytte den tilførte elektriske energi bedre, mens en mærkestrøm på 228,5 A og et nominelt moment på 19215 Nm giver konstruktørerne tilstrækkeligt råderum ved dimensionering af strømforsyningen og den mekaniske kobling til den drevne maskine.
Rotoren anvender en burkonstruktion af kobberstrimler, hvilket understøtter lave elektriske tab, gode termiske egenskaber og lang levetid i tung industriel drift. Denne trefasede elektriske motor arbejder desuden med et startmoment på 0,8 gange mærkemomentet, et kipmoment på 2 gange mærkemomentet og en startstrøm på 5,7 gange mærkestrømmen, hvilket letter dimensioneringen af beskyttelsen og strømforsyningskomponenterne.
Højere energieffektivitet til store drev
I kategorien HV-elmotorer er energieffektivitet særlig vigtig, hvor motoren arbejder mange timer ved stabil belastning. H27R-HD-Modular anvender isolationsklasse F og temperaturstigningsklasse B, så den termiske reserve forbliver egnet selv til krævende procescyklusser.
Sekspolet elektrisk motor til proces- og energiteknologi
Denne sekspolede elektriske motor er blandt de løsninger, der er beregnet til store pumper, ventilatorer, kompressorer og andre tunge enheder. Et nominelt omdrejningstal på 994 omdr./min., rotorinerti på 120,0 kg·m² og belastningsinerti på 2280,0 kg·m² giver et godt grundlag for dimensionering af mekanisk start og styring af systemets dynamik.
Lejer og mekanisk holdbarhed ved langvarig drift
Lejesystemet er opbygget til langvarig drift med fokus på stabilitet og serviceadgang. På DE-siden anvendes kombinationen NU238-C3+6040-C3, mens NDE-siden anvender leje NU230-C3, hvilket understøtter pålidelig drift under høj radial belastning.
Typisk anvendelse i tung industri
H27R 5602-6-6 anvendes primært i følgende applikationer:
- Drev til hovedcentrifugalpumper i olie- og petrokemiske anlæg.
- Kompressorstationer til procesgasser og tekniske medier.
- Store ventilatorer og blæsere i energiproduktion og metallurgi.
- Møller og knuselinjer i cementindustrien.
- Kraftigt belastede båndtransportører i minedrift.
- Knusere og sigtelinjer i mineanlæg.
- Beluftere og blandere i store vandhåndteringsanlæg.
- Procesdrev i papirmasse- og papirindustrien.
Mere præcis dimensionering til drift og installation
En emballagevægt på 7850 kg kræver velplanlagt logistik, men bekræfter også den robuste konstruktion, der er egnet til store industrielle installationer. I praksis betyder det lettere planlægning af transport, løfteoperationer og placering i grundrammen.
Udnyt tilbuddet til et højeffektprojekt
Hvis du har brug for en pålidelig højspændingsmotor til en krævende teknologisk enhed, tilbyder H27R 5602-6-6 en kombination af effektiv drift, solid konstruktion og enkel integration i store drev. Udnyt tilbuddet fra VYBO Electric og få en løsning, der understøtter lang levetid og lavere driftsomkostninger.
