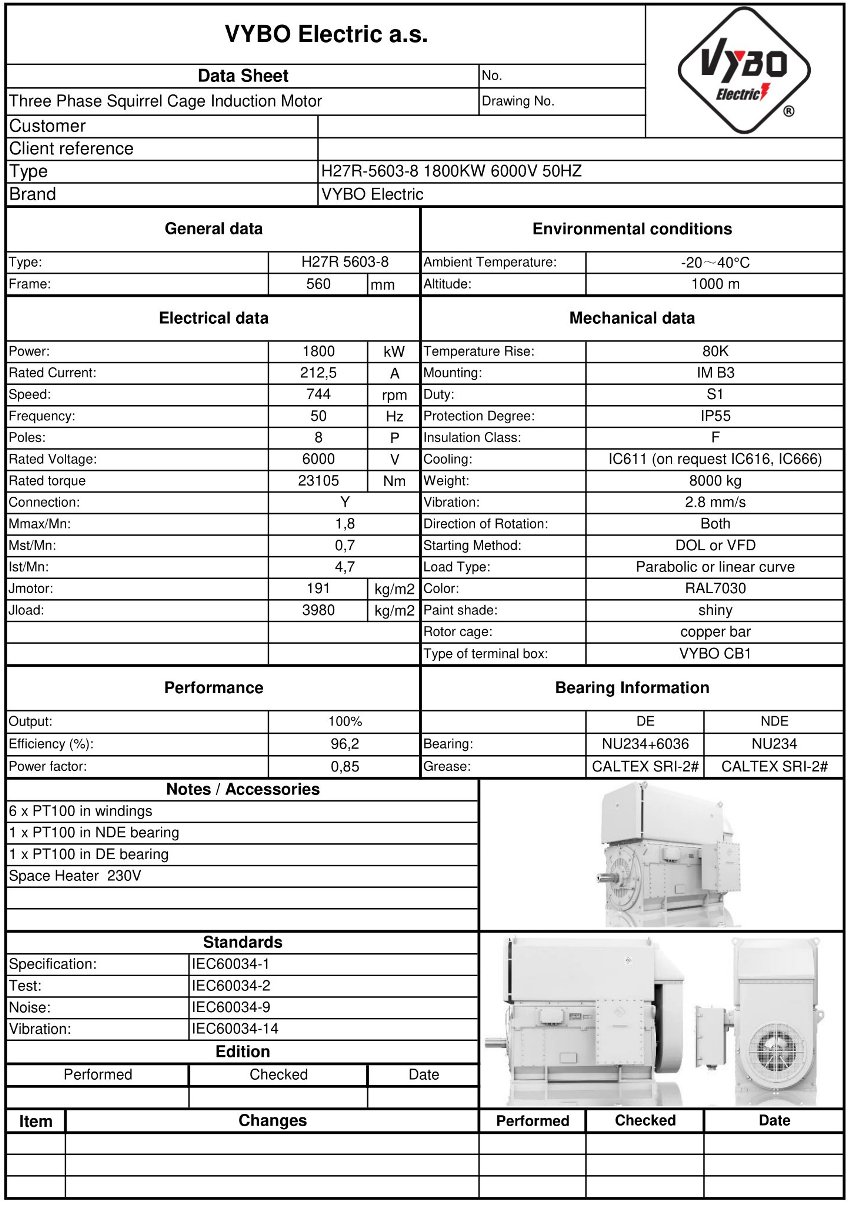

Trefaset elmotor: H27R-5603-8 1800KW 6000V 50HZ
| Grundlæggende tekniske data | |
| Motortype | H27R 5603-8 |
| Mærkeeffekt (kW) | 1800 |
| Rammestørrelse (mm) | 560 |
| Antal poler | 8 |
| Nominelt omdrejningstal (rpm) | 744 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 6000 |
| Tilslutning | Y |
| Mærkestrøm (A) | 212,5 |
| Virkningsgrad ved 100 % belastning (%) | 96,2 |
| Effektfaktor ved 100 % belastning | 0,85 |
| Start- og momentkarakteristik | |
| Mærkemoment (Nm) | 23105 |
| Forhold for startmoment (LRT/RLT) | 0,7 |
| Forhold for kipmoment (BDT/RLT) | 1,8 |
| Forhold for startstrøm (LRA/RLA) | 4,7 |
| Rotorens inertimoment (kg·m²) | 191 |
| Lastens inertimoment (kg·m²) | 3980 |
| Tilbehør | |
| 6 x PT100 i viklingerne | |
| 1 x PT100 i NDE-lejet | |
| 1 x PT100 i DE-lejet | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3 (andre udførelser på forespørgsel) |
| Driftstype | S1 (S2, S3, S4 – S9 som ekstraudstyr) |
| Belastningstype | Parabolsk eller lineær kurve |
| Beskyttelsesgrad | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC611 (på forespørgsel IC616, IC666) |
| Startmetode | DOL, VFD, softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kobberrotorstænger |
| Klemkassetype | VYBO CB1-HV |
| Driftsbetingelser | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 som ekstraudstyr) |
| Maksimal installationshøjde | op til 1000 m |
| Vægt og overfladefinish | |
| Omtrentlig vægt | 8000 kg |
| Farve | RAL7030 |
| Lakfinish | blank |
| Lejer og smøring | |
| DE/NDE-lejer | NU238-C3+6040-C3/NU230-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
I tung procesdrift er energibalancen for hele drevet afgørende, især under kontinuerlig drift af møller, kompressorer, pumper og transportlinjer. H27R 5603-8-6 er udviklet som en højeffektiv elektrisk motor på 750 omdr./min. med en effekt på 1800 kW, som giver stabilt moment og en fordelagtig driftsvirkningsgrad i klassen for store drev. For operatøren betyder det lavere tab under lange produktionscyklusser og bedre kontrol over elforbruget.
H27R-HD-Modular-serien anvender et lukket IC611-kølekredsløb, der holder motorens interne luft adskilt fra omgivelserne og øger egnetheden til støvede eller korrosive forhold. Kombineret med IE4 Super Premium-virkningsgrad reducerer dette energitab under høj belastning og gør motoren bedre egnet til moderne industrielle højspændingsdrev. VYBO Electric anvender også VPI-imprægnering af statorviklingen i denne serie, hvilket øger modstanden mod fugt, vibrationer og langvarig belastning.
Effektivt driftsgrundlag for store teknologiske enheder
Denne højspændingsmotor er beregnet til applikationer, hvor pålidelig drift med 6000 V-forsyning, et præcist forhold mellem moment og omdrejningstal samt langsigtet termisk reserve er afgørende. En mærkestrøm på 212,5 A, en effektfaktor på 0,85 og en virkningsgrad på 96,2 % udgør en teknisk ramme for drift med fokus på økonomi. Isolationsklasse F sammen med temperaturstigningsklasse B understøtter stabil termisk modstand under kontinuerlig belastning.
-
Et mærkemoment på 23105 Nm giver reserve til start og stationær belastning af store teknologiske enheder.
-
Startmomentet når 0,7 gange mærkemomentet, kipmomentet 1,8 gange mærkemomentet og startstrømmen 4,7 gange mærkestrømmen, hvilket er vigtigt ved dimensionering af start-, beskyttelses- og strømforsyningskomponenter.
-
Rotorinerti på 191,0 kg·m² og belastningsinerti på 3980,0 kg·m² hjælper med at vurdere dynamikken i hele drevet under tung drift.
-
En pakkevægt på 8000 kg afspejler en robust konstruktion, der er egnet til store maskinenheder og servicehåndtering i et industrielt miljø.
Anvendelse i industri, hvor driftssikkerhed er vigtig
H27R-HD-Modular anvendes i roterende og lineære teknologier, hvor lang levetid skal kombineres med effektiv køling og præcise momentkarakteristika. Store materialebehandlingsenheder, tunge hjælpedrev og energienheder, der arbejder under høj belastning hele dagen, er typiske for denne 8-polede elektriske motor. Et nominelt omdrejningstal på 744 omdr./min. passer naturligt til applikationer, hvor lavere hastighed ved højt moment ønskes.
Typiske anvendelser i tung industri
Elektrisk motor H27R 5603-8-6 anvendes i følgende udstyr og teknologiske enheder:
-
Kuglemøller i cementfabrikker.
-
Valsemøller i malmbehandling.
-
Store blæsere til metallurgiske anlæg.
-
Proceskompressorer i kemiske anlæg.
-
Hovedcirkulationspumper i energiproduktion.
-
Råvandspumpestationer.
-
Ventilationsenheder i minedrift.
-
Tilslagsknusere med høj belastning.
-
Omrørerdrev i papirindustrien.
-
Båndtransportører til bulkmaterialer.
-
Briketteringspresser.
-
Afvandingsenheder i mineanlæg.
-
Roterende tørrelinjer.
Konstruktionselementer til lang levetid for drevet
DE-lejeopstilling NU238-C3+6040-C3 og NDE NU230-C3 understøtter pålidelig akselstyring under høj belastning og gennem lange driftscyklusser. Kombinationen af en robust ramme, præcist defineret termisk klasse og lukket køling holder motoren klar til kontinuerligt arbejde i teknologiske enheder, hvor driftsstop er dyre. Med korrekt dimensioneret start og strømforsyning bliver motoren en stabil kerne i drevet med høj driftsmæssig tilgængelighed.
Løsning til højt belastede anlæg under pres for effektivitet
Hvis målet er en pålidelig elektrisk motor på 750 omdr./min. til tung industri, tilbyder H27R 5603-8-6 en kombination af effektiv IC611-køling, IE4-virkningsgrad og konstruktionsmæssig modstand, som store fabrikker og energianlæg kræver. Til professionel dimensionering af drevet er denne model klar til integration i eksisterende systemer med fokus på lang levetid og kontrollerede driftsomkostninger. Bestil den i god tid, så den er klar til din teknologiske implementering uden at forlænge driftsstoppet unødigt.
