Trefaset elektrisk motor: H17RL-450X3-6 800KW 400V/690V 50HZ

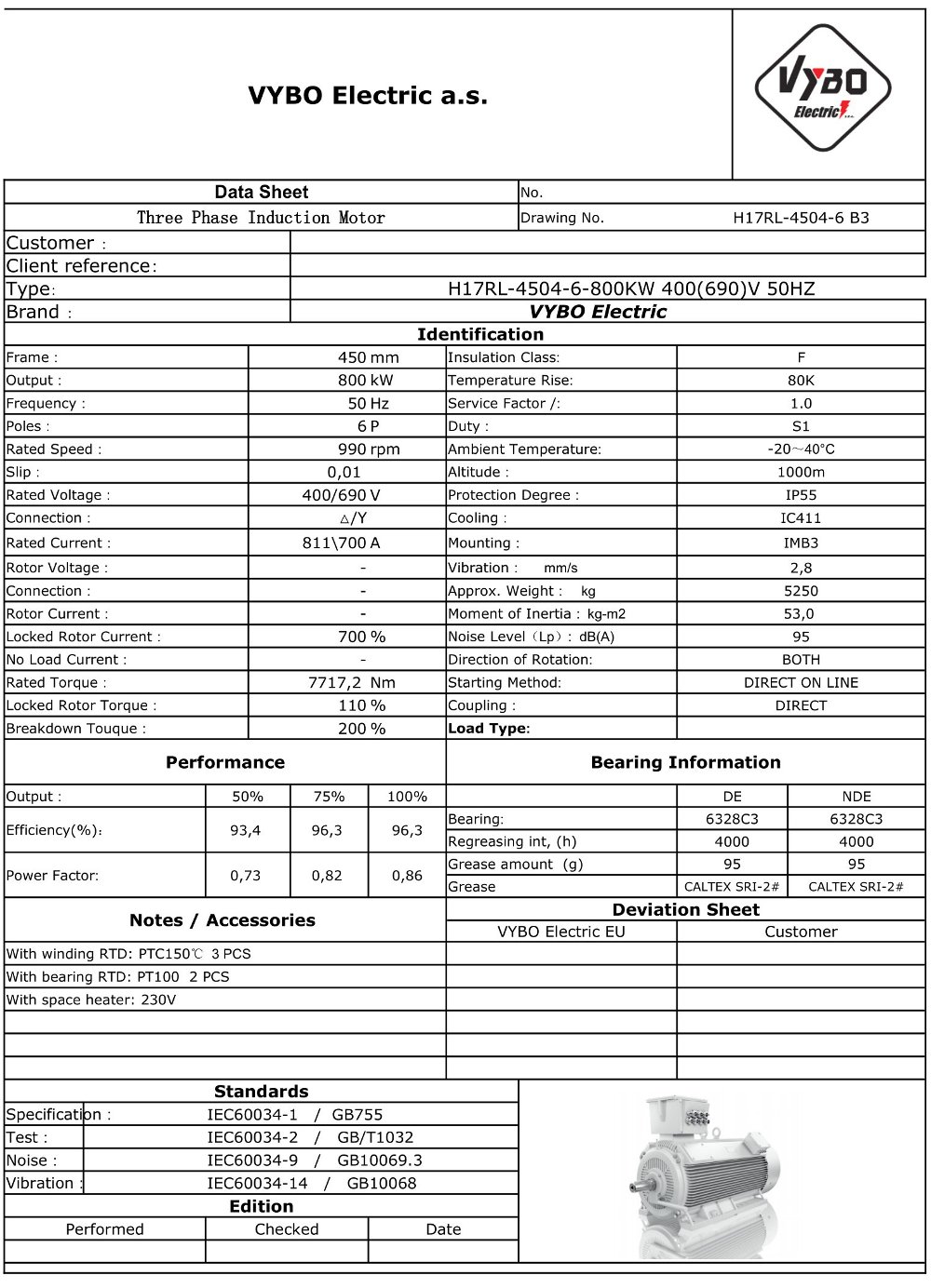

| Grundlæggende tekniske data | |
| Motortype | H17RL 450X3-6 |
| Nominel effekt (kW) | 800 |
| Byggestørrelse (mm) | 450 |
| Antal poler | 6 |
| Nominelt omdrejningstal (omdr./min.) | 990 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 400/690 |
| Tilslutning | D/Y |
| Mærkestrøm 400 V (A) | 1402 |
| Mærkestrøm 690 V (A) | 813 |
| Virkningsgrad ved 100 % belastning (%) | 96,1 |
| Effektfaktor ved 100 % belastning | 0,86 |
| Start- og momentkarakteristik | |
| Nominelt moment (Nm) | 7717 |
| Forhold for startmoment (LRT/RLT) i % | 110 |
| Forhold for kipmoment (BDT/RLT) i % | 200 |
| Forhold for startstrøm (LRA/RLA) i % | 700 |
| Eksternt starttræghedsmoment (kg·m²) | 787 |
| Træghedsmoment GD² (kg·m²) | 80 |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Prøvning | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3 (andre udførelser på forespørgsel) |
| Driftstype | S1 |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | DOL, frekvensomformer eller softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kobberstænger i rotoren |
| Klemkassetype | VYBO CB2-LV |
| Driftsbetingelser | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Vægt og overfladefinish | |
| Omtrentlig vægt | 5250 kg |
| Farve | RAL7030 |
| Lakfinish | blank |
| Lejer og smøring | |
| DE/NDE-lejer | 6328C3/6328C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 6 x PT100 i viklingerne | |
| 1 x PT100 i NDE-lejet | |
| 1 x PT100 i DE-lejet | |
| Stilstandsvarmer 230 V | |
| 3 x PTC i viklingerne | |
H17RL 450X3-6 leverer kompakt effekt til teknologier, hvor højt drejningsmoment, stabil drift og effektiv udnyttelse af pladsen i maskinrummet er afgørende. Denne 6-polede elektriske motor fra VYBO Electric er konstrueret til driftsmiljøer, der har brug for direkte effektoverførsel til tunge processer uden unødvendigt behov for installationsplads.
6-polet elmotor til stabil drift af store teknologiske systemer
Mærkehastigheden på 990 omdr./min. understøtter jævn start og afbalanceret kraftoverførsel i anvendelser, hvor præcis forbindelse mellem motoren og den drevne mekanisme er vigtig. Den asynkrone elektriske motor i denne udførelse arbejder med et mærkemoment på 7717 Nm, hvilket er en fordel ved drift af knusere, blandere, pumper eller transportlinjer med lange driftscyklusser.
Robust støbejernskonstruktion til krævende industrielle forhold
Den robuste støbejernskonstruktion øger den mekaniske modstandsdygtighed over for vibrationer, stødbelastninger og langvarig brug over kontinuerlige skift. En asynkron elektrisk motor med kortslutningsrotor og kobberstænger i rotoren håndterer gentagne starter og drift bedre i miljøer, hvor stabilitet kræves uden at gå på kompromis med levetiden.
- Pumpestationer til procesvand og kølekredsløb.
- Ventilationsenheder til store haller og produktionsanlæg.
- Udløbstransportører med kontinuerlig drift.
- Rulletransportsystemer i mineindustrien.
- Industrielle blandere til cementfabrikker.
- Råmaterialeknusere i stenforarbejdningslinjer.
- Valsemøller i materialeforarbejdning.
- Ekstrudere til plastgranuleringslinjer.
- Kompressorstationer i energisektoren.
- Lukkede drev til blandetanke i den kemiske industri.
- Procesblandere i fødevareforarbejdning.
- Vikleudstyr i metallurgisk produktion.
- Afvandingssystemer i papirindustrien.
- Transportsystemer til løse råmaterialer.
- Drev til store separations- og sorteringslinjer.
Energieffektivitet og frekvensvalg til drift efter elnettet
En virkningsgrad på 96,1 % hjælper med at reducere driftstab under langvarig belastning, hvilket er direkte synligt i omkostningerne hos virksomheder med høj udnyttelse af drev. En effektfaktor på 0,86 understøtter et mere økonomisk energiforbrug, mens isolationsklasse F sammen med temperaturstigning B giver plads til pålidelig drift selv under mere krævende termiske forhold.
Muligheden for at vælge frekvens udvider motorens anvendelse til produktionslinjer i forskellige regioner eller projekter, der kræver 60 Hz. For OEM-producenter af store teknologiske systemer betyder det lettere standardisering af drevet og mindre behov for at ændre tavledesign eller mekanisk integration.
Gennemprøvet producent og distributør til projekter med høj belastning
VYBO Electric leverer en løsning baseret på erfaring fra store fabrikker og krav til lang servicekontinuitet. 6328C3-lejer på både DE- og NDE-siden, en vægt på 5250 kg og inertiværdier på 787,000 kg·m² og 80,000 kg·m² understøtter forudsigelig adfærd i systemer med stærk mekanisk kobling.
Den 6-polede elektriske motor H17RL 450X3-6 er klar til projekter, der kombinerer effekt, holdbarhed og pladsbesparelse. Benyt VYBO Electrics tilbud, og vælg et drev, der understøtter stabil drift af din teknologi gennem lange driftsintervaller.
