Trefaset elektrisk motor: H17RL-450X1-4 800KW 400V/690V 50HZ

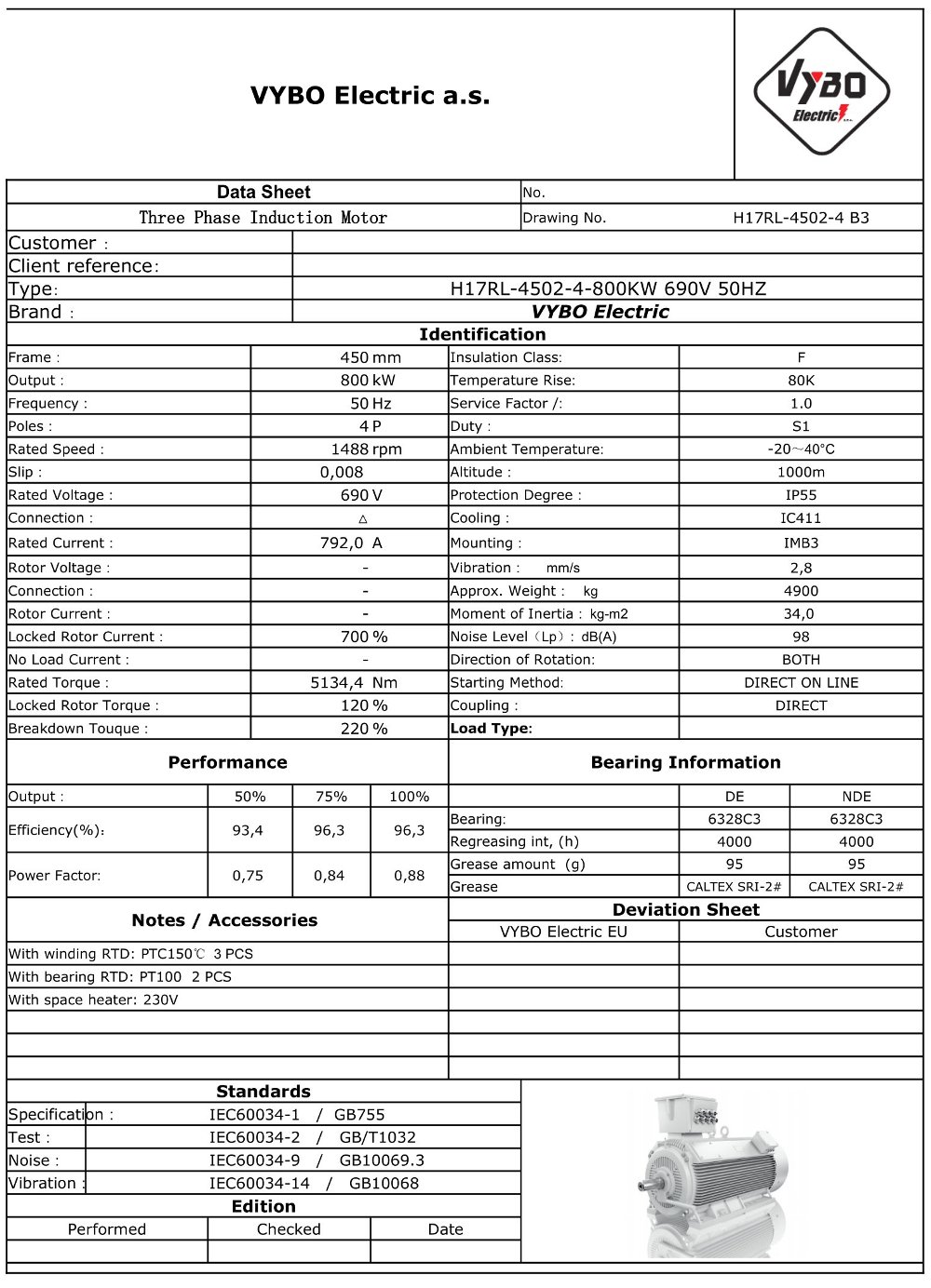

| Grundlæggende tekniske data | |
| Motortype | H17RL 450X1-4 |
| Nominel effekt (kW) | 800 |
| Byggestørrelse (mm) | 450 |
| Antal poler | 4 |
| Nominelt omdrejningstal (omdr./min.) | 1488 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 400/690 |
| Tilslutning | D/Y |
| Mærkestrøm 400 V (A) | 1367 |
| Mærkestrøm 690 V (A) | 792 |
| Virkningsgrad ved 100 % belastning (%) | 96,3 |
| Effektfaktor ved 100 % belastning | 0,88 |
| Start- og momentkarakteristik | |
| Nominelt moment (Nm) | 5134 |
| Forhold for startmoment (LRT/RLT) i % | 110 |
| Forhold for kipmoment (BDT/RLT) i % | 220 |
| Forhold for startstrøm (LRA/RLA) i % | 750 |
| Eksternt starttræghedsmoment (kg·m²) | 524 |
| Træghedsmoment GD² (kg·m²) | 52 |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Prøvning | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3 (andre udførelser på forespørgsel) |
| Driftstype | S1 |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | DOL, frekvensomformer eller softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kobberstænger i rotoren |
| Klemkassetype | VYBO CB2-LV |
| Driftsbetingelser | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Vægt og overfladefinish | |
| Omtrentlig vægt | 4900 kg |
| Farve | RAL7030 |
| Lakfinish | blank |
| Lejer og smøring | |
| DE/NDE-lejer | 6328C3/6328C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 6 x PT100 i viklingerne | |
| 1 x PT100 i NDE-lejet | |
| 1 x PT100 i DE-lejet | |
| Stilstandsvarmer 230 V | |
| 3 x PTC i viklingerne | |

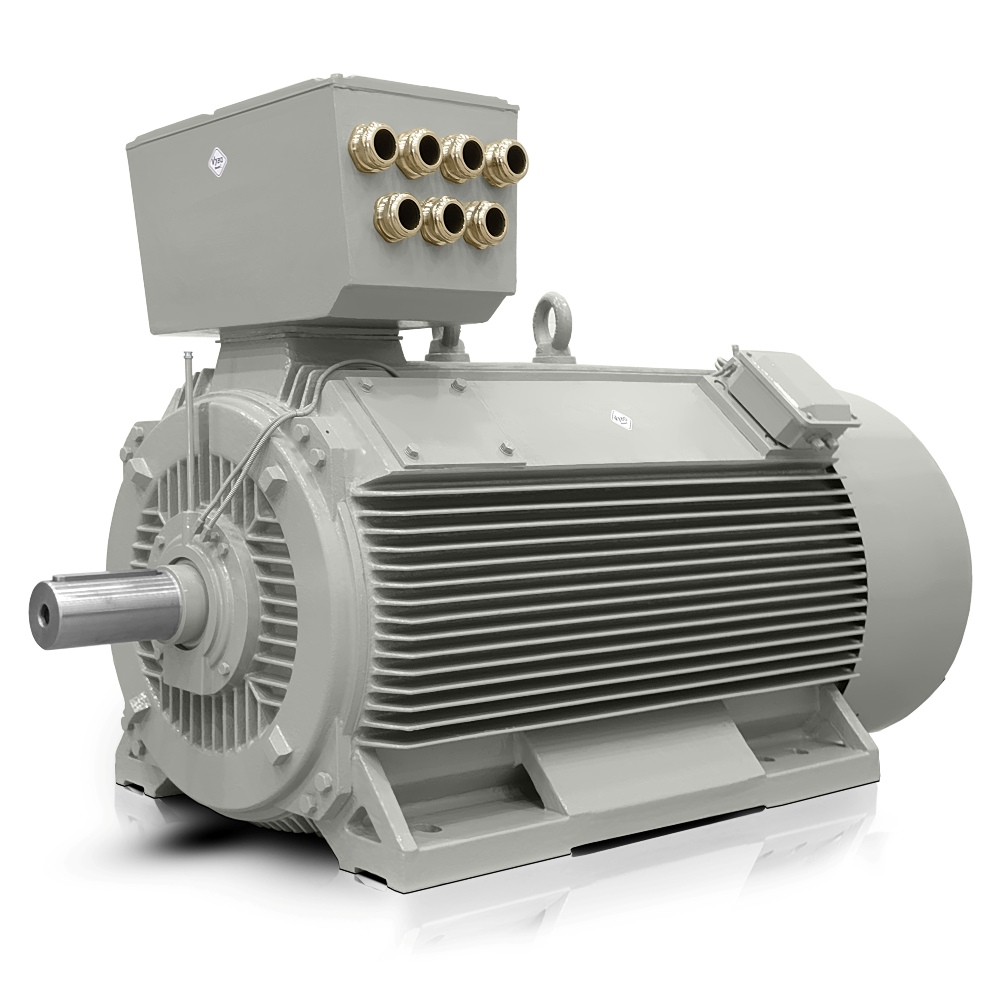

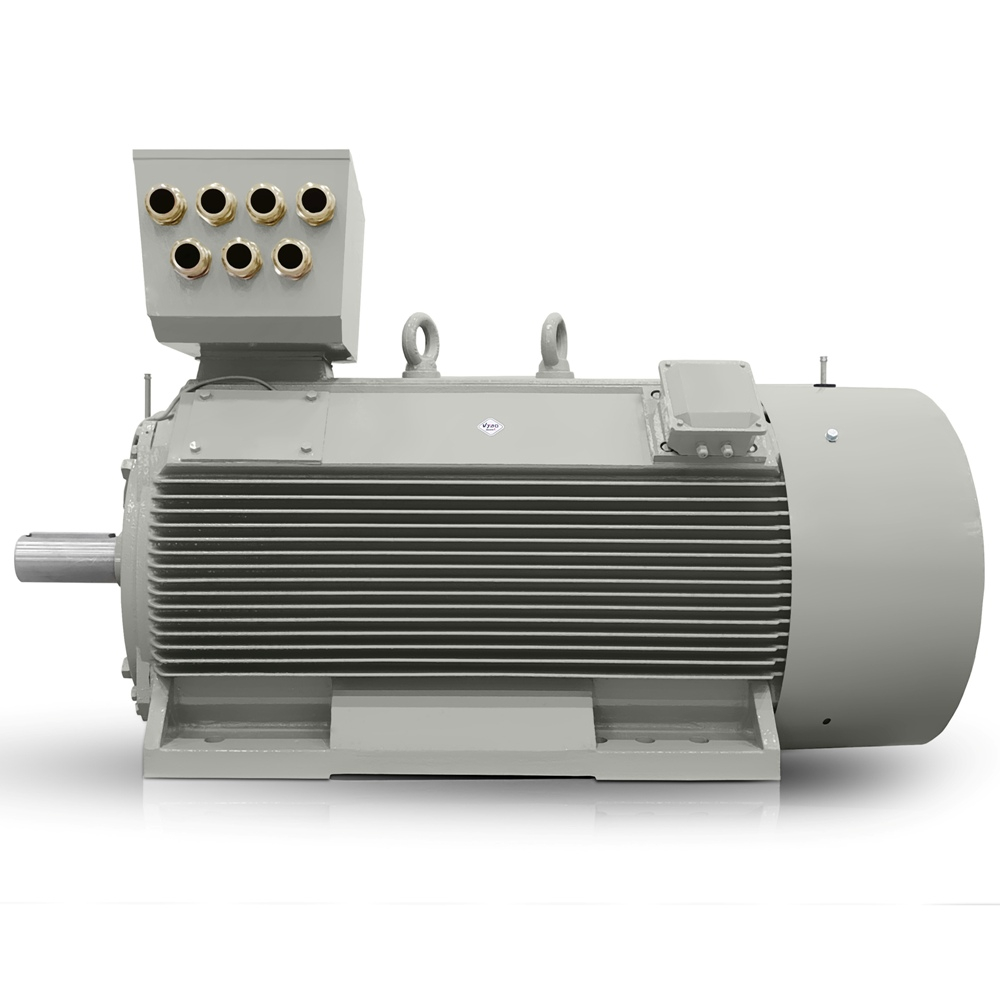

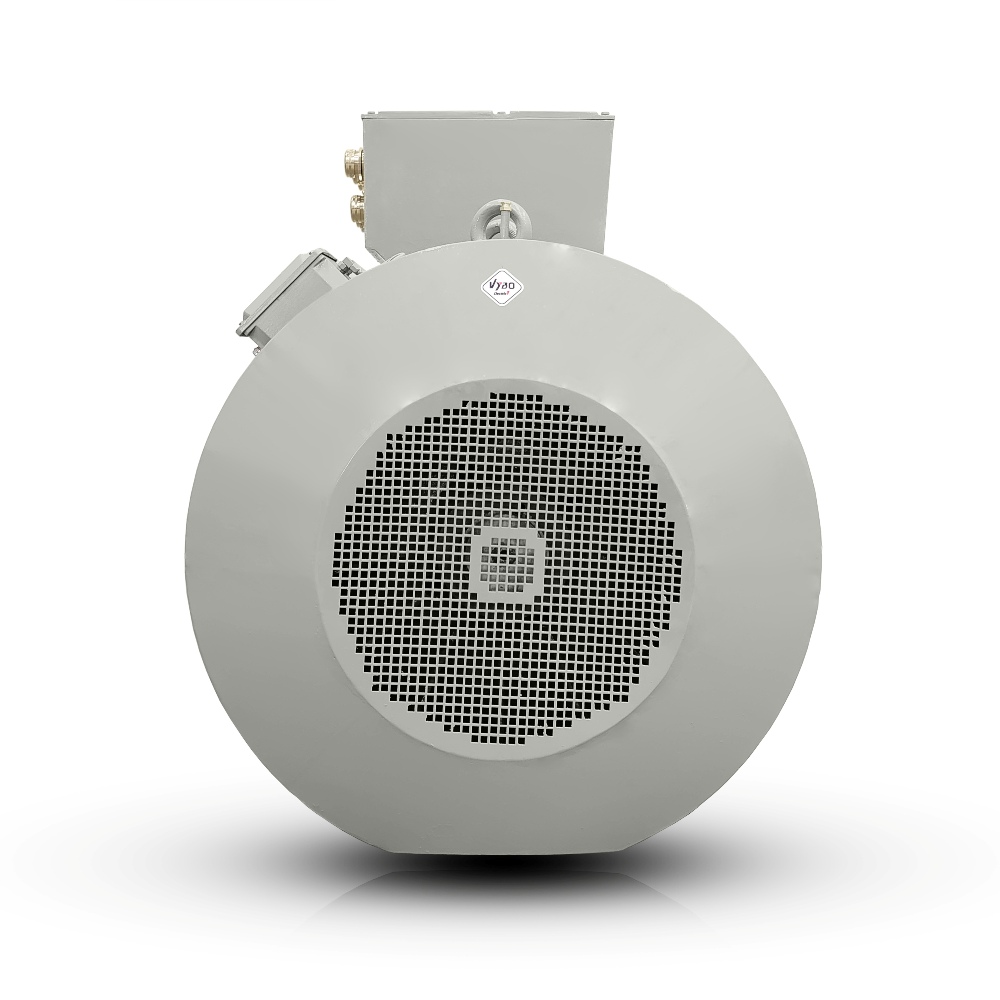

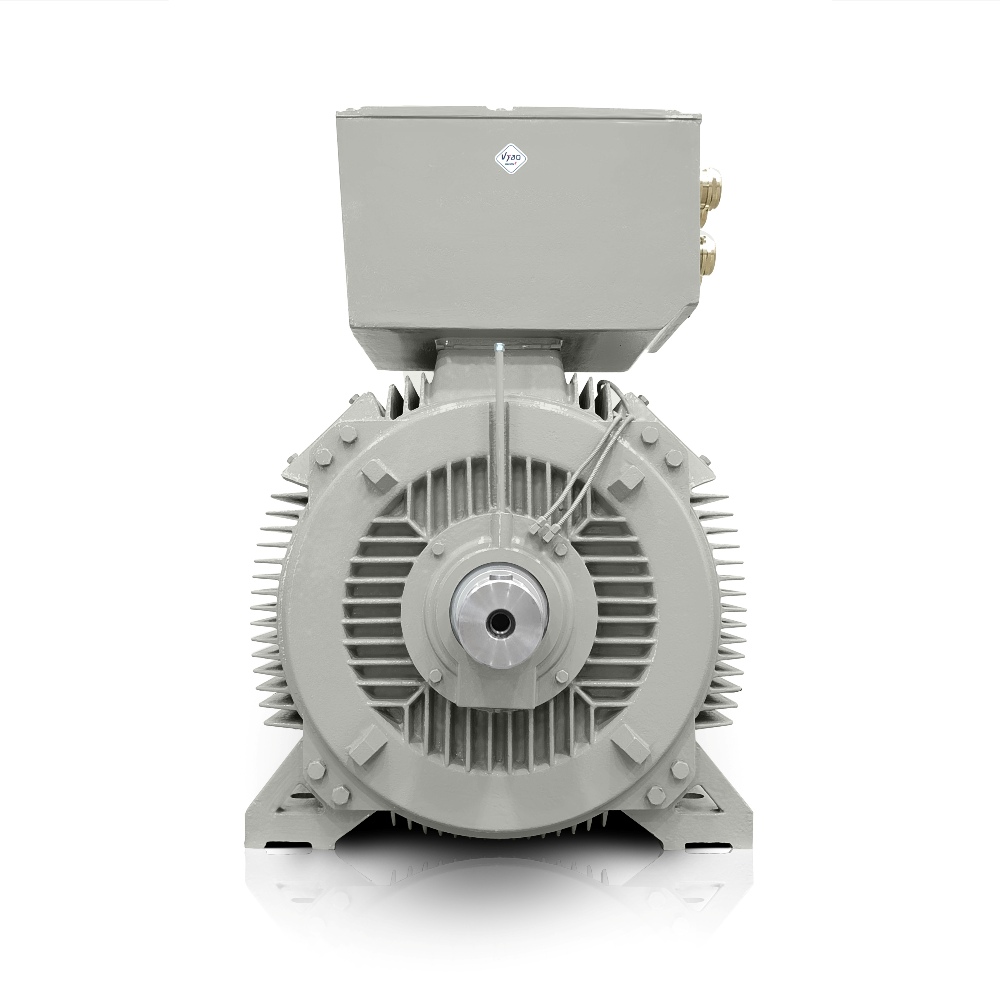

Den 4-polede elektriske motor H17RL 450X1-4 giver kompakt effekt i drev, hvor plads, stabilitet og langvarig drift uden unødige indgreb er afgørende. VYBO Electric udvikler denne asynkrone elektriske motor til operatører af store fabrikker og OEM-producenter, der har brug for en pålidelig momentkilde til kontinuerlige teknologier.
Robust støbejernskonstruktion til kontinuerlig belastning
Motorhuset i støbejern øger enhedens mekaniske holdbarhed og hjælper med at bevare en præcis monteringsgeometri selv under lange driftscyklusser. Denne robuste konstruktion er vigtig, når drevet udsættes for stødbelastninger, vibrationer og termisk krævende miljøer.
- Drev til knusere i en stenforarbejdningslinje.
- Hoveddrev til en valselinje i et metallurgisk anlæg.
- Kompressorstation til procesluft.
- Pumpeenhed til cirkulationsvand i energisektoren.
- Drev til et transportsystem med høj inerti.
- Blander i en kemisk produktionslinje.
- Støvudsugningsventilator i en cementfabrik.
- Ekstruder til polymerforarbejdning.
- Mølleenhed i råmaterialeforarbejdning.
- Oprulningsstativ til tunge båndmaterialer.
- Hoveddrev til en celluloseforarbejdningslinje.
Energieffektivitet under lange produktionsforløb
En virkningsgrad på 96,3 % og en effektfaktor på 0,88 understøtter energieffektiv drift ved høj udnyttelse, hvilket kan mærkes i store anlægs forbrugsbalance. Den asynkrone elektriske motor med kortslutningsrotor og kobberstænger i rotoren er konstrueret til at håndtere stabile belastninger selv ved gentagne starter.
Valg af strømforsyning til forskellige netforhold
En forsyning på 400/690 V gør det muligt at tilpasse motoren til både industrielle standarddistributionssystemer og applikationer, hvor tilslutningskonceptet ændres. Muligheden for at vælge frekvens åbner også for drift ved 60 Hz, hvilket er praktisk til eksportenheder og OEM-projekter til international anvendelse.
Et nominelt moment på 5134 Nm, et startmoment på 110 % og et maksimalt moment på 220 % giver drevet reservekapacitet ved start under belastning og ved kortvarige procesudsving. En nominel strøm på 1367 A ved △ 400V og 792 A ved Y 690V understøtter dimensioneringen af tavle, beskyttelse og softstarter- eller frekvensstyringssystem efter teknologiens krav.
Motoren arbejder med isolationsklasse F og temperaturstigningsklasse B, hvilket hjælper med at opretholde en stabil termisk balance under lange skift. DE-leje 6328C3 og NDE-leje 6328C3 giver sammen med en vægt på 4900 kg, en ekstern startinerti på 524.000 kg·m² og et GD²-inertimoment på 52.000 kg·m² konstruktørerne data til præcis dimensionering af fundament og mekanisk kobling.
I praksis betyder dette færre kompromiser ved dimensionering af hele drevet og bedre forudsigelighed ved integration i store teknologiske systemer. Med modellen H17RL 450X1-4 fra VYBO Electric får du en løsning, der opfylder kravene til kontinuerlig produktion og robuste OEM-enheder.
Udnyt tilbuddet på en motor, der kombinerer kompakt effekt, robust støbejernskonstruktion og driftssikkerhed til krævende industrielle applikationer.
