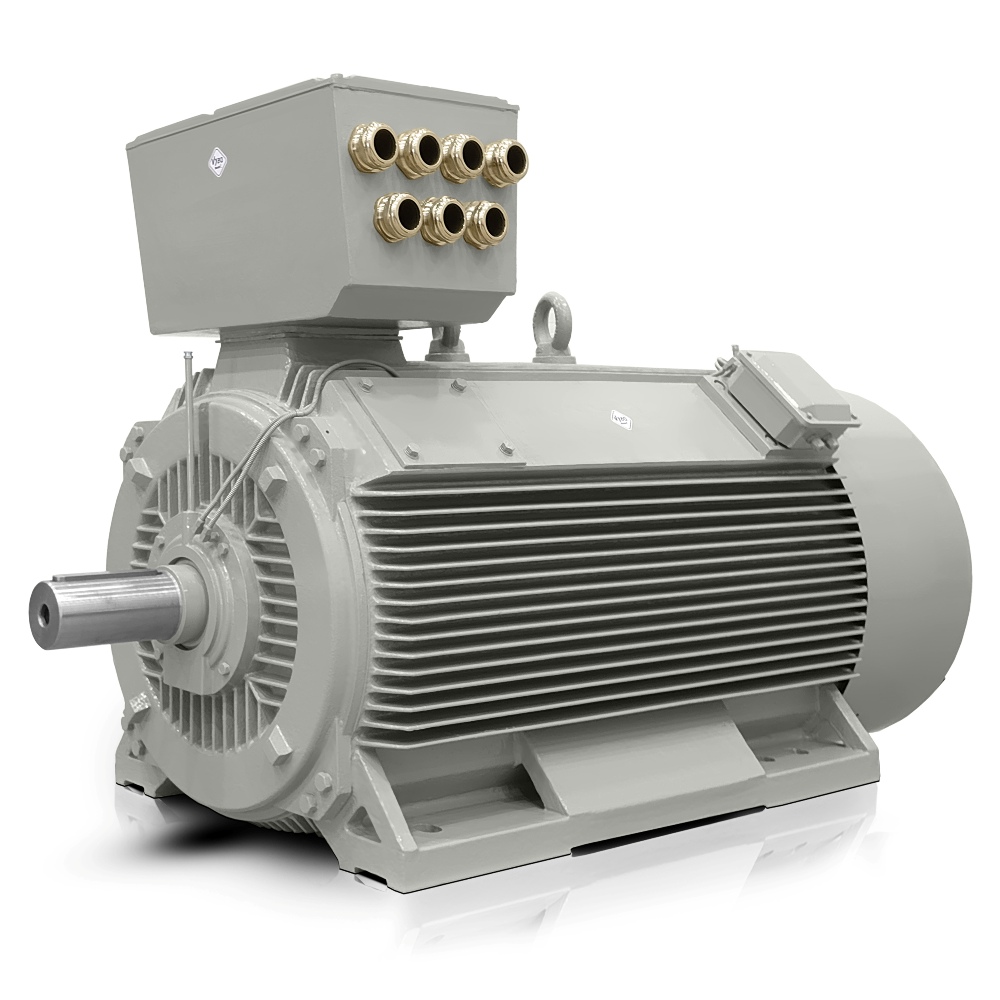

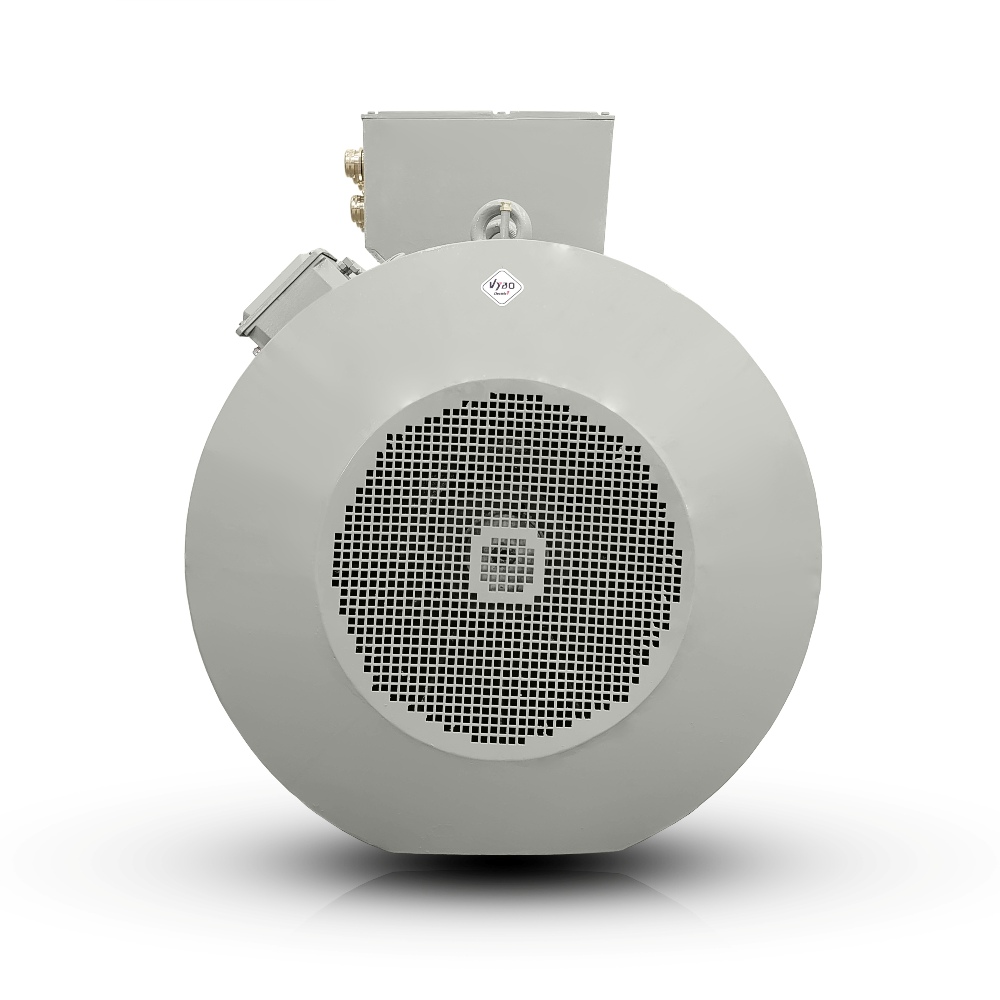

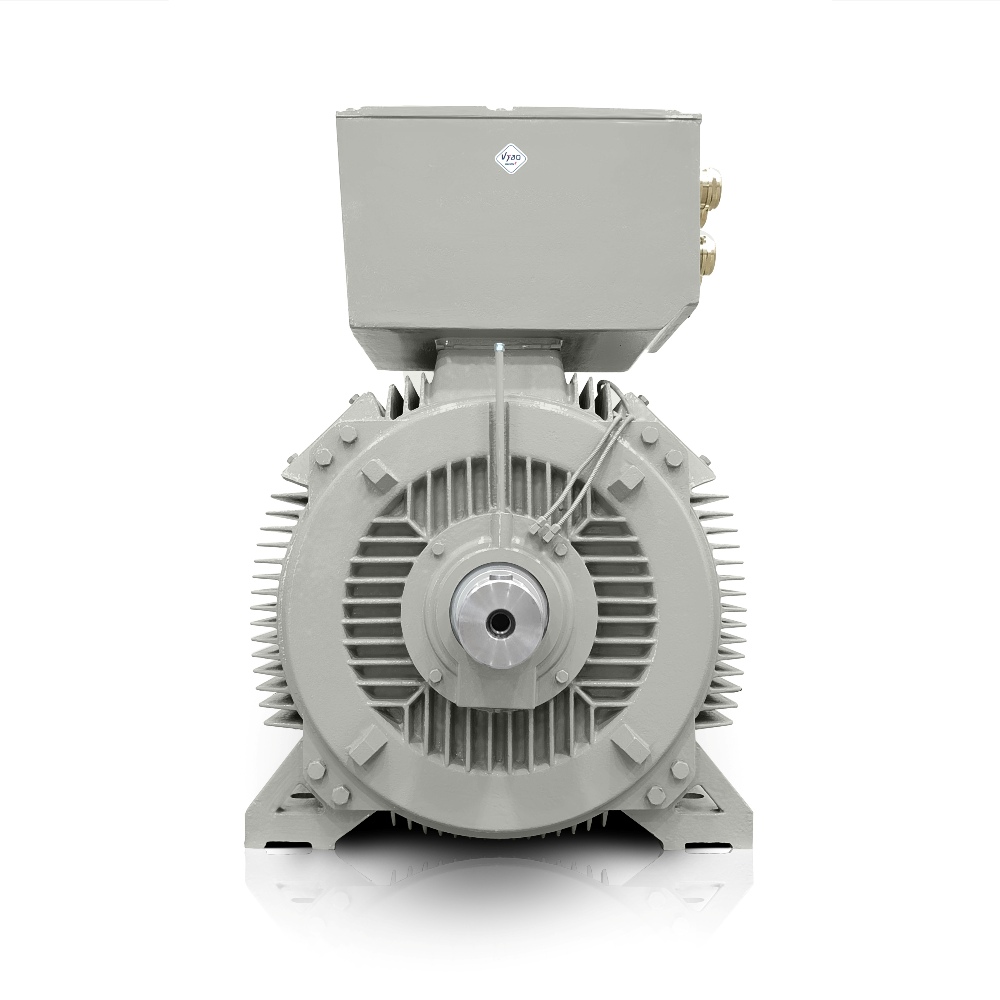

Elektrisk motor 630 kW, 1488 omdr./min., 400/690 V, H17RL 400X2-4

H17RL 400X2-4 tilfører kompakt effekt til drev, hvor hver kvadratdecimeter installationsplads tæller, sammen med langsigtet energieffektivitet. Denne elektriske motor fra VYBO Electric er forberedt til krævende drivteknologi i driftsmiljøer, der kræver stabil gang, præcis reservekapacitet til start og pålidelig drift gennem lange produktionscyklusser. I kategorien elektrisk motor med 1400 omdr./min. er den en løsning, som kan opretholde den krævede effekt uden unødigt at øge pladsbehovet.

Konstruktionen med et massivt rotorbur i aluminium understøtter en jævn overførsel af energi til det mekaniske system og hjælper også ved gentagne starter, som er almindelige i industrien. Systemet er konstrueret som en asynkron elektrisk motor til anvendelser, hvor ikke kun effekten, men også drevets adfærd ved skiftende belastning overvåges. Operatører af store fabrikker og OEM-producenter af store teknologiske systemer værdsætter, at motoren kan indpasses i eksisterende projekter uden unødige kompromiser i udstyrsplanlægningen.

Elektrisk motor med 1400 omdr./min. til jævn drift af produktionsteknologier

Det nominelle omdrejningstal på 1488 omdr./min. giver et velegnet grundlag for produktionslinjer, hvor proceskontinuitet og belastningsstyring over tid er vigtige. Det nominelle moment på 4043 Nm giver reserve til start af tungere enheder, transportører og pumpeaggregater i kontinuerlig drift. Et startmomentforhold Tst/Tn på 120 % og et maksimalt momentforhold Tmax/Tn på 220 % hjælper i anvendelser, der kræver pålidelig start og reserve til kortvarige driftsspidser. Det gør det lettere at dimensionere drevet efter teknologiens faktiske belastning og systemets forudsigelige adfærd.

I praksis kan denne asynkrone elektriske motor for eksempel anvendes i følgende applikationer:

• møller til formaling af cementklinker i et cementværk
• ventilatorenheder til røggasudsugning i et forbrændingsanlæg
• blæsere til højtemperatur-teknologilinjer i metallurgien
• pumper til cirkulation af procesvand i kemisk produktion
• kompressorenheder til trykluft i store produktionshaller
• tilslagsknusere i et stenbrud med kontinuerlig drift
• ekstruderingslinjer i plastproduktion
• roterende tromleblandere til tunge materialeblandinger
• transportører til råmaterialetransport i havneterminaler

Robust støbejernskonstruktion til langvarig industriel belastning

Den robuste støbejernskonstruktion øger den mekaniske modstandsdygtighed over for vibrationer, belastningsudsving og lange serviceintervaller. Denne egenskab er særlig vigtig, når motoren er installeret i et system med en stor masse af roterende dele, og der forventes stabilitet under kontinuerlig drift. Vægten på 3510 kg afspejler et koncept, der er udviklet til stiv montering i en industriel ramme og pålidelig drift i miljøer, hvor ydelsen vurderes ud fra teknologiens tilgængelighed og ikke markedsføring.

Isolationsklasse F kombineret med temperaturstigningsklasse B understøtter driftsreserven under længere arbejdscyklusser. DE-lejet 6326C3 og NDE-lejet 6326C3 er valgt, så motoren kan klare krævende drift med fokus på lejernes levetid og præcis rotorføring. Det gør den asynkrone elektriske motor egnet til miljøer, hvor service planlægges under driftsstop, og hvert unødvendigt indgreb i linjen overvåges.

Valg af spænding til projekter med forskellige netarkitekturer

Muligheden for at vælge spænding gør integrationen lettere i projekter, der anvender forskellige netstandarder og distributionskonfigurationer. For integratorer og OEM-producenter er det vigtigt, at motoren kan tilpasses drift ved 440 V, 500 V, 690 V eller 720 V i henhold til teknologiens design. Det forkorter tiden til godkendelse af løsningen og reducerer antallet af indgreb i den elektriske installation under implementeringen.

En nominel strøm på 1076 A ved △ 400V og 624 A ved Y 690V giver relevante data til dimensionering af forsynings- og beskyttelseskomponenter. En effektfaktor på 0,88 og en virkningsgrad på 96,3 % understøtter rationel anvendelse af elektrisk energi i drift med lange køretider. Kombineret med en ekstern startinerti på 413,000 kg·m² og et GD²-inertimoment på 37,200 kg·m² kan motoren også integreres i robuste drivenheder, hvor der kræves en nøjagtig afstemning af hele systemet. I praksis betyder det, at drivteknologien forbliver under kontrol både under projekteringen og den efterfølgende drift.

VYBO Electric leverer denne model med ISO-certifikater, hvilket er vigtigt i industriprojekter ved kvalitetsrevisioner og gentagne leverancer til standardiserede enheder. H17RL 400X2-4 kombinerer derfor kompakt effekt, et stabilt mekanisk koncept og brede anvendelsesmuligheder i krævende teknologiske systemer. Til store fabrikker og OEM-projekter er den klar som en løsning, der passer ind i produktionslinjer, energiknudepunkter og hjælpedrev uden unødigt at forlænge installationstiden.

Bestil H17RL 400X2-4 i god tid, og sikr tilgængeligheden til næste installationsfase.
