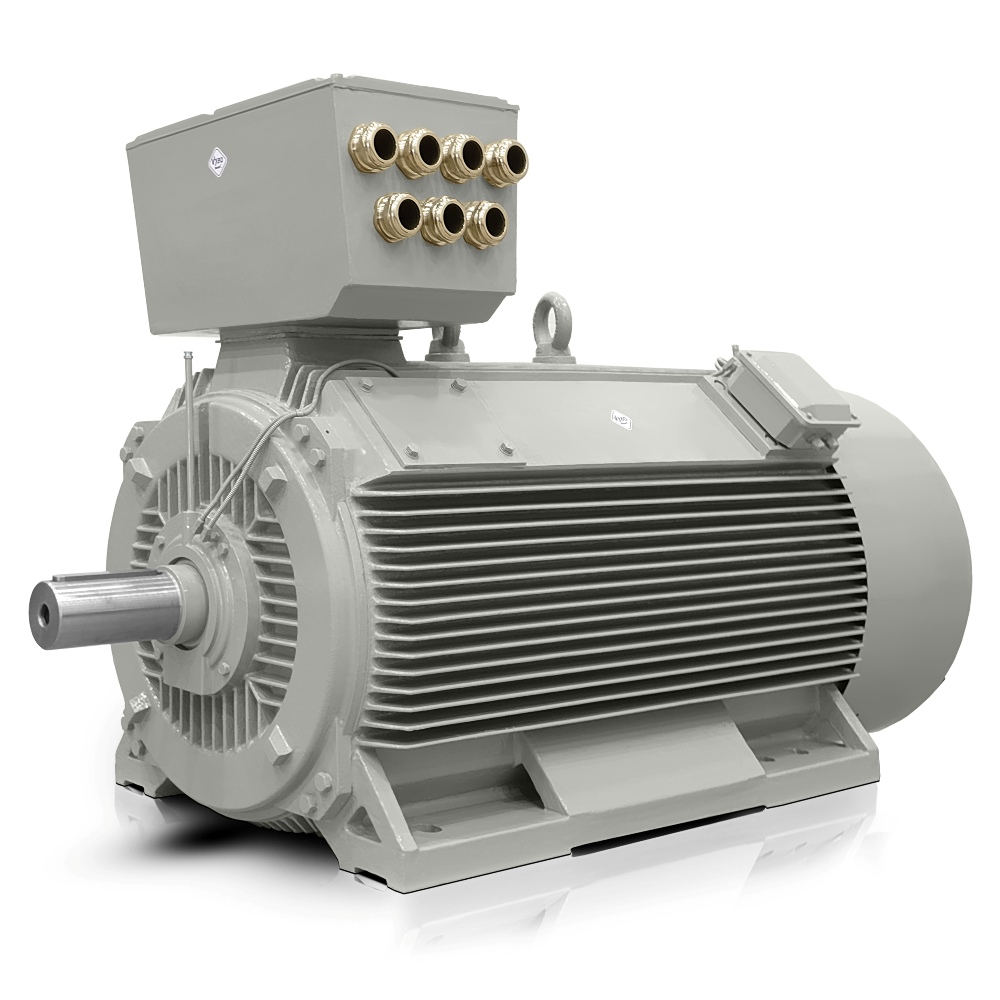

Elektrisk motor 560 kW, 742 omdr./min., 400/690 V, H17RL 450X2-8

Konstruktionen af H17RL 450X2-8 er udviklet med henblik på energieffektivitet i driftsmiljøer, hvor en 700 omdr./min. elektrisk motor forventes at levere stabil ydelse under kontinuerlig belastning. I segmentet for store drev hjælper denne 560 kW lavspændingselektromotor med at holde produktionslinjen i en driftstilstand, der opfylder kravene til pålidelighed og lange serviceintervaller.

700 omdr./min. elektrisk motor til stabil drift af store produktionslinjer

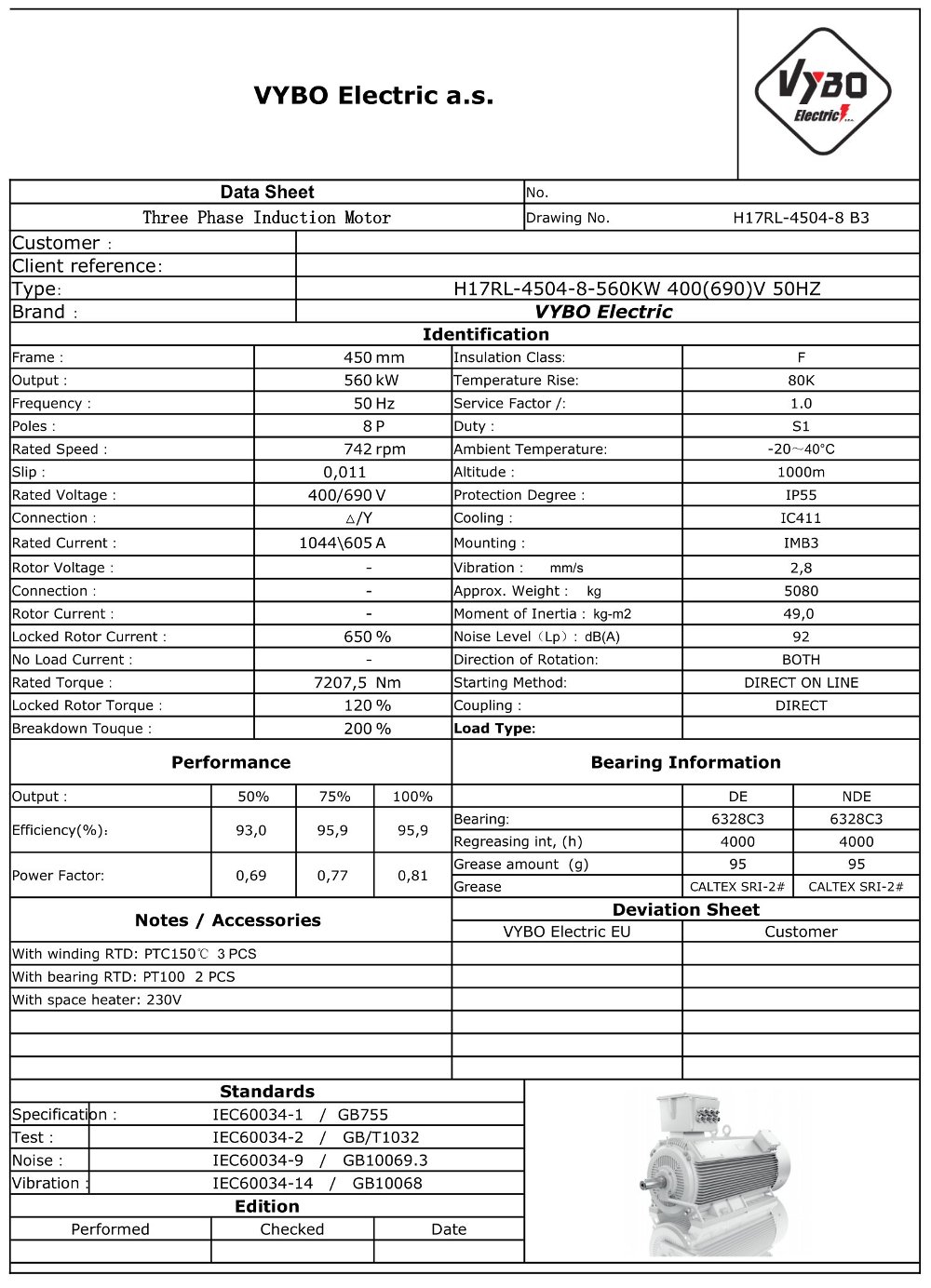

Takket være en mærkehastighed på 742 omdr./min. er denne elektriske motor velegnet til teknologiske systemer, hvor jævn overførsel af drejningsmoment er vigtig. Det nominelle drejningsmoment på 7208 Nm understøtter start selv under belastninger, der er almindelige i metallurgi, cementfabrikker og store pumpestationer. Operatører sætter også pris på mærkestrømmen på 1045 A ved △ 400V og 606 A ved Y 690V, fordi den forenkler konstruktionen af strømforsynings- og beskyttelsesdelen i tavlen.

• Den robuste støbejernskonstruktion hjælper med at dæmpe vibrationer under langvarig drift.
• Valget af effektivitetsklasse gør det lettere at tilpasse motoren til fabrikkens energistrategi.
• Kompakt effekt leverer høj ydelse inden for 450 mm uden unødvendigt at øge installationspladsen.

Robust støbejernskonstruktion til krævende industriel drift

Støbejernsrammen giver mekanisk modstandsdygtighed, som er vigtig ved kontinuerlig drift i støvede, termisk krævende eller vibrationsudsatte miljøer. Isolationsklasse F sammen med temperaturstigning B giver reservekapacitet til anvendelser, hvor lavspændingselektromotoren udsættes for lange driftscyklusser og hyppige koblinger. Et rotorkortslutningsbur af kobberstrimmel understøtter den dynamiske adfærd under start og gentagne belastningsændringer.

Kompakt effekt i en 450 mm ramme

Rammestørrelsen på 450 mm gør det muligt at installere motoren i teknologiske enheder, hvor hver centimeter installationsplads tæller. Kombinationen af 560 kW effekt og en vægt på 5080 kg svarer til en drevklasse, der er beregnet til at fungere i én teknisk enhed sammen med gearkasser, centrifuger, ventilatorer eller blandere. En sådan løsning er særlig naturlig for OEM-producenter af store teknologiske systemer, der kræver ensartede dimensioner og samtidig vil bevare en driftsreserve.

Valg af effektivitetsklasse til omkostningsplanlægning

I projekter, hvor energibalancen for hele linjen overvåges, er muligheden for at vælge en passende effektivitetsklasse i henhold til investorens mål vigtig. H17RL Compact PRO anvendes derfor i enheder, hvor driftsprofil, belastning og det krævede investeringsafkast sammenlignes. En virkningsgrad på 95,8 % og en effektfaktor på 0,81 understøtter forudsigelig drift under længere produktionscyklusser.

De tilgængelige overvågningselementer hjælper også vedligeholdelsen ved at forenkle overvågningen af den termiske tilstand i både vikling og lejer. Tilgængeligt er 6 x PT100 i viklingen, 1 x PT100 i NDE-lejet, 1 x PT100 i DE-lejet, en antikondensvarmer og 3 x PTC-termistor, hvilket er praktisk under stilstand, vinterstarter og drift i miljøer med øget luftfugtighed. 6328C3-lejer på både DE- og NDE-siden bidrager yderligere til præcis rotorføring under høj belastning.

Startparametre til teknologier med høj inerti

Industrielle anvendelser med høj inerti anvender et startmoment på 120 % og et kipmoment på 200 %, fordi disse værdier hjælper med at styre opstarten uden unødig belastning af drevsystemet. En startstrøm på 650 % kræver en omhyggeligt konstrueret strømforsyning, men i tunge processer er det en almindelig konstruktionsparameter, som OEM-producenter tager højde for allerede i projektfasen. En ekstern startinerti på 735,000 kg·m² og et inertimoment GD² på 84,000 kg·m² er fordelagtige i anvendelser med massive roterende enheder.

Typiske anvendelser omfatter knusere i stenforarbejdningslinjer, tromletørrere i den kemiske industri, dybbrøndspumper i energiproduktion, ekstrudere i polymerforarbejdning, højkapacitetsventilatorer i udsugningssystemer og blandeenheder i produktion af cementblandinger. I disse opgaver bliver den langsigtede stabilitet, som VYBO Electric-kunder har bekræftet gennem tusindvis af ordrer og gentagne leverancer, tydelig. Denne elektriske motor er klar til anvendelse i driftsmiljøer, hvor der ikke kun kræves effekt, men også præcis tilpasning til hele det teknologiske system.

Bestil en løsning til din produktionslinje i dag, så du kan forkorte integrationstiden og begynde at planlægge opstarten uden unødvendige forsinkelser.
