Elektrisk motor 560 kW, 2980 omdr./min., 400/690 V, H17RL 400X1-2

I kraftigt belastede transportører, pumpeenheder og tunge produktionslinjer tæller hver detalje i drevet. H17RL Compact PRO i versionen H17RL 400X1-2 er en elmotor på 2900 omdr./min., der er bygget omkring kompakt effekt og gør det muligt at udforme et teknologisk system uden unødvendige kompromiser med pladsen. I praksis betyder det stabil drift, lettere integration i enheder og ydelse, der understøtter kontinuerlig drift.

VYBO Electric leverer løsninger til fabriksoperatører og OEM-producenter, der har brug for en pålidelig elmotor til krævende anvendelser med høj procesbelastning. Tusindvis af tilfredse VYBO Electric-kunder bekræfter, at langsigtet drift og serviceberedskab er lige så vigtigt som selve effekten ved valg af drev.

Elmotor 2900 omdr./min. til jævn drift af produktionsteknologier

Det nominelle omdrejningstal på 2980 omdr./min. understøtter en hurtig reaktion fra drevet i systemer, hvor der kræves præcis koordinering med maskinens driftscyklus. I denne type anvendelse er det især nyttigt i produktionslinjer, hvor stabil energioverførsel og begrænsning af udsving under opstart er vigtig.

• Ekstruderings- og blandelinjer i kemisk produktion.
• Hoveddrev i valse- og vikleudstyr.
• Drev til roterende knusere i stenbrud og minedrift.
• Store centrifugalpumper i energi- og vandsektoren.
• Ventilationsenheder til teknologihaller med kontinuerlig drift.
• Transportlinjer i logistik- og emballagecentre.

Robust støbejernskonstruktion til lang levetid i industrien

Den robuste støbejernskonstruktion giver motoren den styrke, der er nødvendig til drift med gentagne starter, vibrationer og lange arbejdscyklusser. Støbejernsdesignet hjælper med at bevare enhedens mekaniske stabilitet, også hvor der stilles øgede krav til monteringsstivhed og præcis placering i drevsystemet.

Denne konstruktion er særlig vigtig i drift, hvor der forventes et langt serviceinterval og pålidelig ydelse uden hyppige stop. Både til store fabrikker og OEM-produktionsintegrationer er dette fundament velegnet til maskiner, der skal køre under kontinuerlig belastning og samtidig bevare en præcis mekanisk geometri.

Rotorkortslutning designet til høje belastninger

Den massive aluminiumskortslutningsrotor understøtter holdbarheden under startforhold og dynamiske belastningsændringer. Sammen med start- og momentparametrene hjælper den motoren med at klare anvendelser, hvor der kræves sikkert indgreb i drevet, selv mod stor teknologisk modstand.

Kompakt effekt til maskiner uden ekstra plads

Kompakt effekt er afgørende i modeller i denne effektklasse for konstruktører, der arbejder med tætte teknologilayouts og ikke ønsker at gå på kompromis med den nødvendige drevkapacitet. Rammestørrelsen på 400 mm muliggør effektiv integration i robuste systemer, hvor hvert installationsmål og hvert serviceadgangspunkt har betydning.

I praksis værdsættes denne tilgang især af udstyrsproducenter, der skal kombinere høj effekt med et fornuftigt installationsareal. Ved modernisering af produktionslinjer bliver motoren en egnet kandidat til områder, hvor en større løsning ville komplicere udformningen af transmissioner, fundamenter eller afskærmning.

Valg af virkningsgradsklasse for langsigtet driftsøkonomi

For energiintensiv drift er det vigtigt at kunne vælge virkningsgradsklasse efter den krævede anvendelsesprofil. Tilgængeligheden af IE3, IE4 og IE5 hjælper med at tilpasse drevet til projektmålene, uanset om der fokuseres på optimering af forbruget ved kontinuerlig drift eller på en bredere strategi for at reducere driftsomkostningerne i hele anlægget.

Trefasede elmotorer i denne klasse fungerer godt overalt, hvor langsigtet afkast og stabil ydelse under gentagne belastninger er afgørende. For integratorer og vedligeholdelsesteams er det en fordel, at valget af virkningsgrad kan tilpasses den konkrete anvendelse uden at påvirke udformningen af drevknudepunktet.

Driftsdata, der understøtter udformningen af drevet

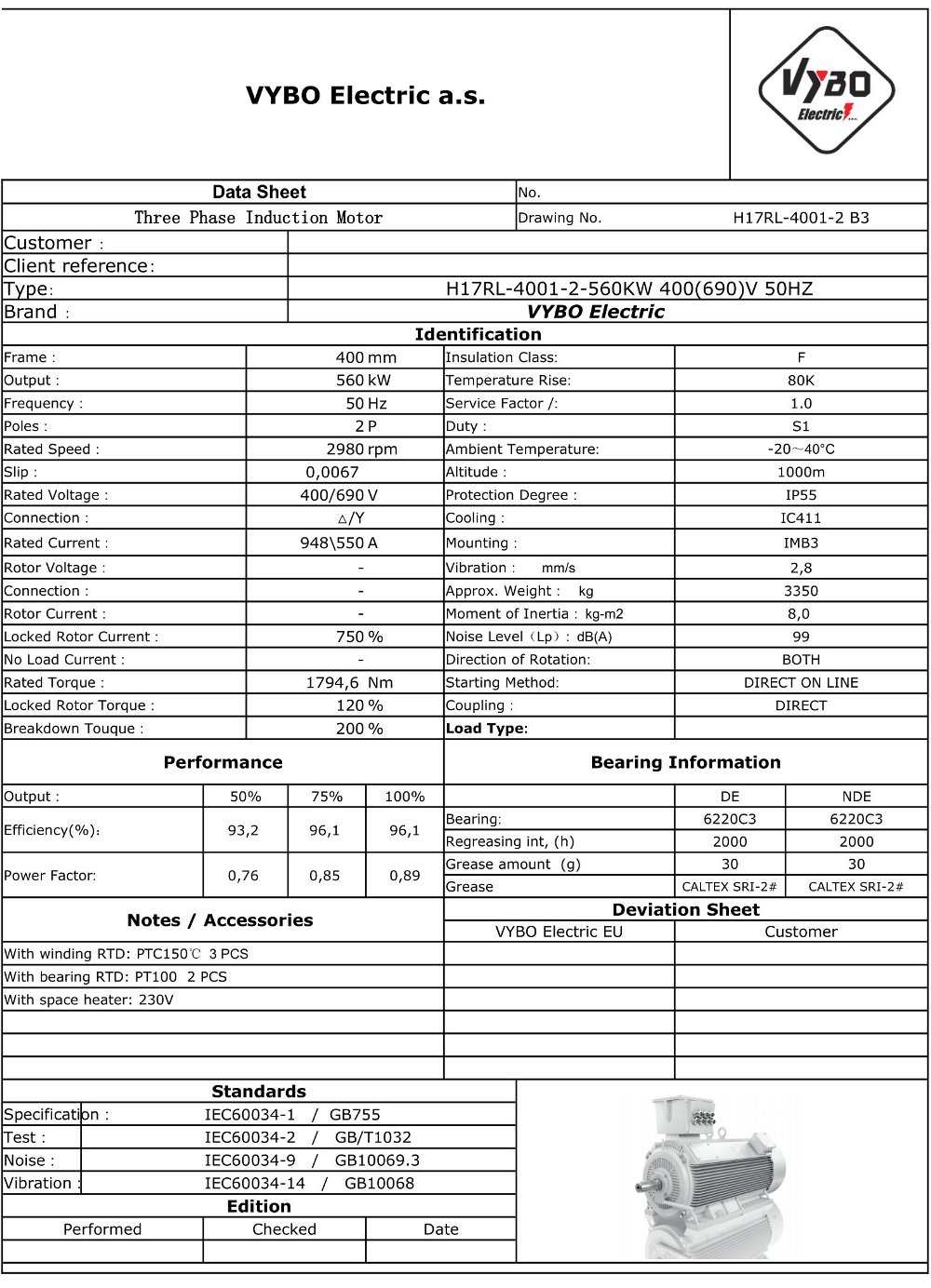

En mærkeeffekt på 560 kW, et nominelt drejningsmoment på 1795 Nm og en virkningsgrad på 96,1 % giver et velegnet grundlag for teknologiske systemer med høje driftskrav. Med en forsyning på 400/690 V giver motoren en ramme for standard industriel tilslutning og gør det samtidig muligt at tilpasse konstruktionen til fabrikkens elektriske infrastruktur.

Mærkestrømmen ved △ 400V er 948 A, og mærkestrømmen ved Y 690V er 550 A, hvilket giver konstruktørerne præcise data til dimensionering af tavler og beskyttelseskomponenter. En effektfaktor på 0,89 understøtter stabil elektrisk drift i enheder, hvor koordinering med andre store forbrugere også er nødvendig.

Isolationsklasse F og temperaturstigning B hjælper med at holde driften inden for et sikkert termisk område under langvarig belastning. En vægt på 3350 kg, en ekstern startinerti på 183,000 kg·m² og et GD²-inertimoment på 18,000 kg·m² er parametre, som konstruktøren kan bruge ved specificering af fundament, kobling og startproces.

DE-lejet 6220C3 og NDE-lejet 6220C3 fuldender en enhed, der er forberedt til langvarig drift i et industrielt miljø. Sammen med det gennemprøvede VYBO Electric-brand er dette en løsning til dem, der skal kombinere ydelse, mekanisk holdbarhed og praktisk anvendelighed i én motor.

Til projekter, der kræver et kraftigt industridrev med fokus på plads, virkningsgrad og holdbarhed, bør du vælge modellen H17RL Compact PRO og udforme en enhed, der fungerer pålideligt selv under krævende forhold.
