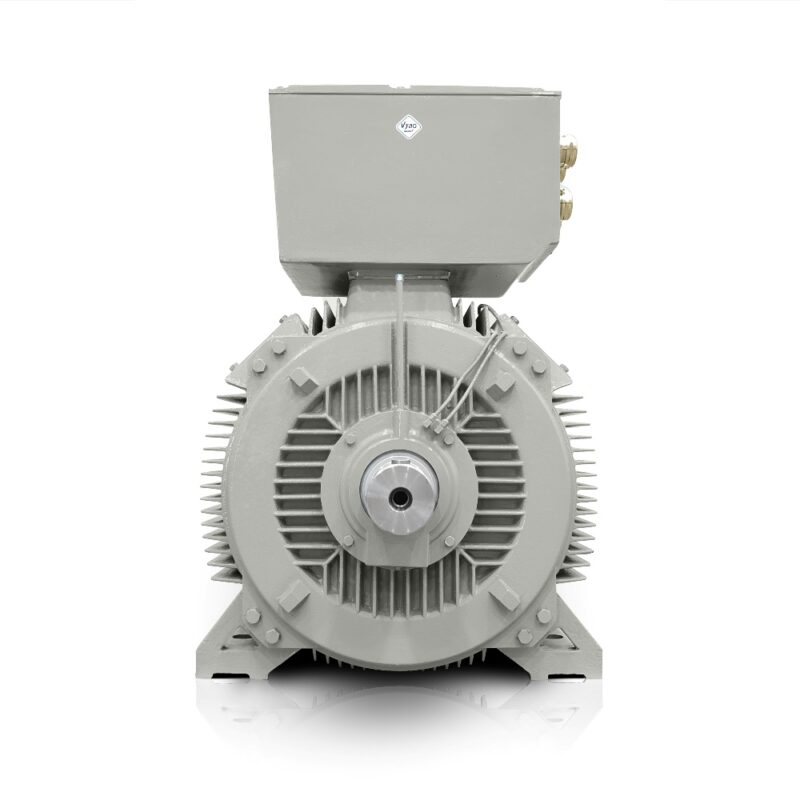

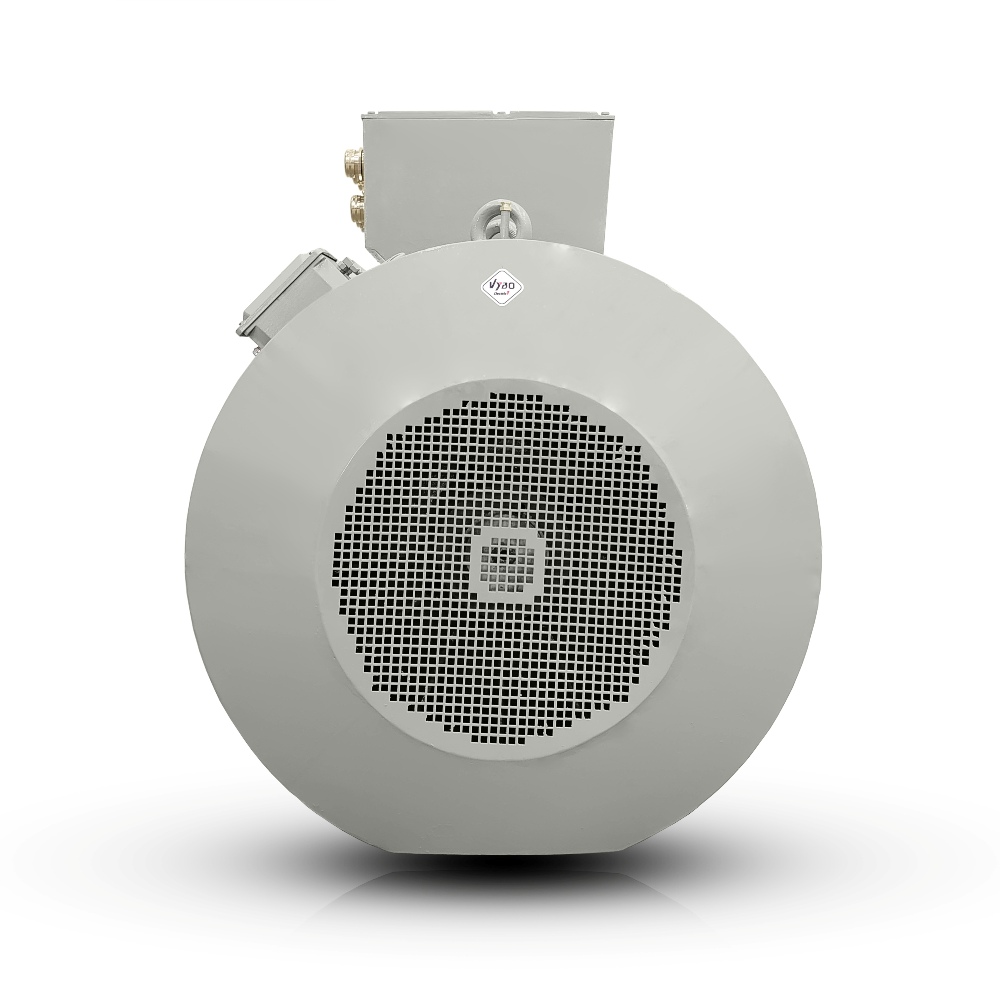

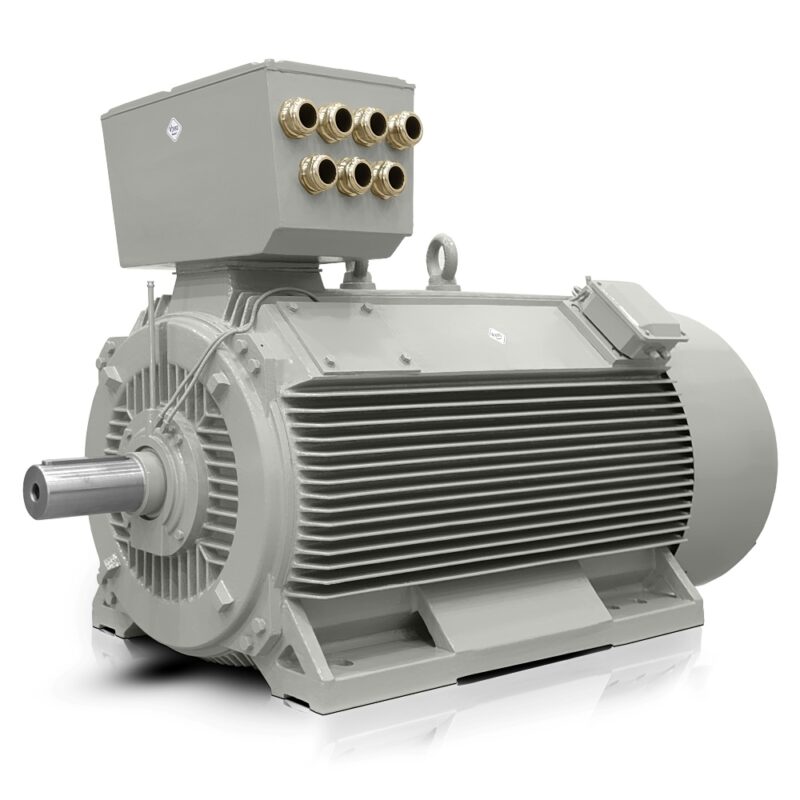

Elektrisk motor 500 kW, 742 omdr./min., 400/690 V, H17RL 450X1-8

Den 750 omdr./min. elektriske motor i serien H17RL Compact PRO er konstrueret til drev, hvor kompakt effekt og stabil drift i én enhed er afgørende. Modellen H17RL 450X1-8 leverer 500 kW i en konfiguration, som operatører af store fabrikker og OEM-integratorer kan indbygge i de vigtigste teknologiske enheder uden unødvendige pladsmæssige ændringer. Denne trefasede elektriske motor er velegnet, hvor drevet skal levere høj effekttæthed og samtidig bevare pålidelig drift gennem lange produktionscyklusser.

Akselhøjden på 450 mm er også vigtig ved konstruktionen af drevsystemet og hjælper med at optimere installationen i eksisterende rammer og bundplader. En mærkehastighed på 742 omdr./min. og et drejningsmoment på 6435 Nm understøtter drift under højere belastninger uden unødvendige stød i kraftoverførslen. I praksis betyder det mindre pladsbehov og bedre udnyttelse af den mekaniske konstruktion. Derfor anvendes denne lavspændingselektromotor i enheder, hvor effekt, præcision og enklere integration i tung teknologi skal kombineres.

750 omdr./min. elektrisk motor til kompakt effekt i industrielle systemer

Operatører af produktionslinjer sætter især pris på muligheden for at levere høj effekt på begrænset plads. Her bliver løsningen med høj effekttæthed tydelig, da den både forenkler maskinrummets udformning og serviceadgangen. VYBO Electric bygger denne serie på mange års erfaring fra industrielle anvendelser, hvor man ikke kun overvåger den umiddelbare igangsætning, men også motorens adfærd under konstant belastning og gentagne starter.

• Vakuum- og procespumper til energiproduktion og vandforvaltning.
• Kompressorsystemer i kemisk produktion og behandlingsanlæg.
• Transportlinjer til bulkmaterialer i cementfabrikker.
• Møller og knusere til mineindustrien.
• Ventilatorenheder til køle- og teknologiske systemer.
• Ekstrudere til forarbejdning af polymerer og gummi.
• Valse- og blandeudstyr i metallurgisk produktion.

Robust støbejernskonstruktion til lang maskinlevetid

Den robuste støbejernskonstruktion hjælper med at bevare den mekaniske modstandsdygtighed over for vibrationer, belastninger fra transmissioner og langvarig drift i krævende miljøer. I store teknologiske systemer er monteringsstabiliteten vigtig, fordi både kørselsnøjagtigheden og levetiden for de tilsluttede komponenter afhænger af den. 6328C3-lejer på både DE- og NDE-siden er valgt til industriel brug, hvor kontinuerlig drift og minimal stilstand har prioritet.

Isolationsklasse F og temperaturstigning B understøtter en sikker termisk reserve under normal belastning, hvilket er særligt vigtigt i driftsmiljøer med lange produktionsvinduer. En virkningsgrad på 95,7 % og en effektfaktor på 0,81 hjælper med at holde energibehovet under kontrol, hvilket direkte påvirker økonomien i store linjer. For integratorer er det også vigtigt, at motoren opfører sig forudsigeligt under start og ved varierende belastning.

Avanceret smøring og vedligeholdelse uden unødvendig stilstand

Den avancerede smøring og vedligeholdelse i denne serie er baseret på eftersmøring af lejerne under drift, så service kan planlægges efter maskinens faktiske driftsmønster. Det er en praktisk løsning til anlæg, hvor stilstand koster mere end selve serviceindgrebet. Motoren er også forberedt til tilstandsovervågning med 6xPT100 i viklingen, 1xPT100 i NDE-lejet, 1xPT100 i DE-lejet, en antikondensvarmer og 3xPTC-termistor, hvilket forenkler driftsovervågningen og beskyttelsen af hele drevet.

Ved start er et startmomentforhold på 120 % og et kipmoment på 200 % nyttige, mens et startstrømsforhold på 650 % er vigtigt ved dimensionering af strømforsyningen og startbetingelserne. En ekstern startinerti på 657,000 kg·m² og et inertimoment GD² på 76,000 kg·m² giver konstruktørerne et grundlag for dimensionering af belastning, kobling og transmissionskæde. En vægt på 4760 kg svarer til den effektklasse, hvor stiv opstilling og præcis installation forventes.

Effektreserver til krævende teknologiske anvendelser

Denne H17RL Compact PRO er velegnet til enheder, hvor stabil hastighed, højt drejningsmoment og lang driftsudholdenhed skal opretholdes. En spænding på 400 V / 690 V forenkler integrationen i almindelige industrielle strømforsyningssystemer og understøtter fleksibilitet i tavlekonstruktionen. Kombineret med 500 kW og 6435 Nm giver den operatøren plads til effektiv kraftoverførsel uden unødvendig overbelastning af drevet.

Med denne løsning imødekommer VYBO Electric de praktiske krav fra store fabrikker, hvor ikke kun mærkeeffekten, men også adfærden i reel drift vurderes. Hvis du har brug for et drev til teknologi, der kræver præcis konstruktion, et tilgængeligt serviceregime og pladsbesparende installation, så benyt tilbuddet og vælg en elektrisk motor, der understøtter langsigtet driftssikkerhed.

• Malmforarbejdning i knuse- og formalingslinjer.
• Kalk- og cementproduktion i tørre- og transportsektioner.
• Drev til store blandere i fødevareteknologiske systemer.
• Pumpestationer med høje kontinuerlige belastninger.
• Briketteringspresser og agglomerering af materialer.
• Genanvendelseslinjer med tunge separationsenheder.
• Procesventilatorer til energiproduktion og metallurgisk drift.
