Elektrisk motor 500 kW, 1485 omdr./min., 400/690 V, H17RL 355X3-4

H17RL 355X3-4 leverer høj effekttæthed til teknologier, hvor plads, drejningsmoment og pålidelig start under langvarig belastning er afgørende. Denne elektriske motor med 1400 omdr./min. fra VYBO Electric er konstrueret til krævende drift, hvor der forventes stabil gang, præcis tilslutning til transmissionen og en fornuftig reservekapacitet til produktionsspidser.

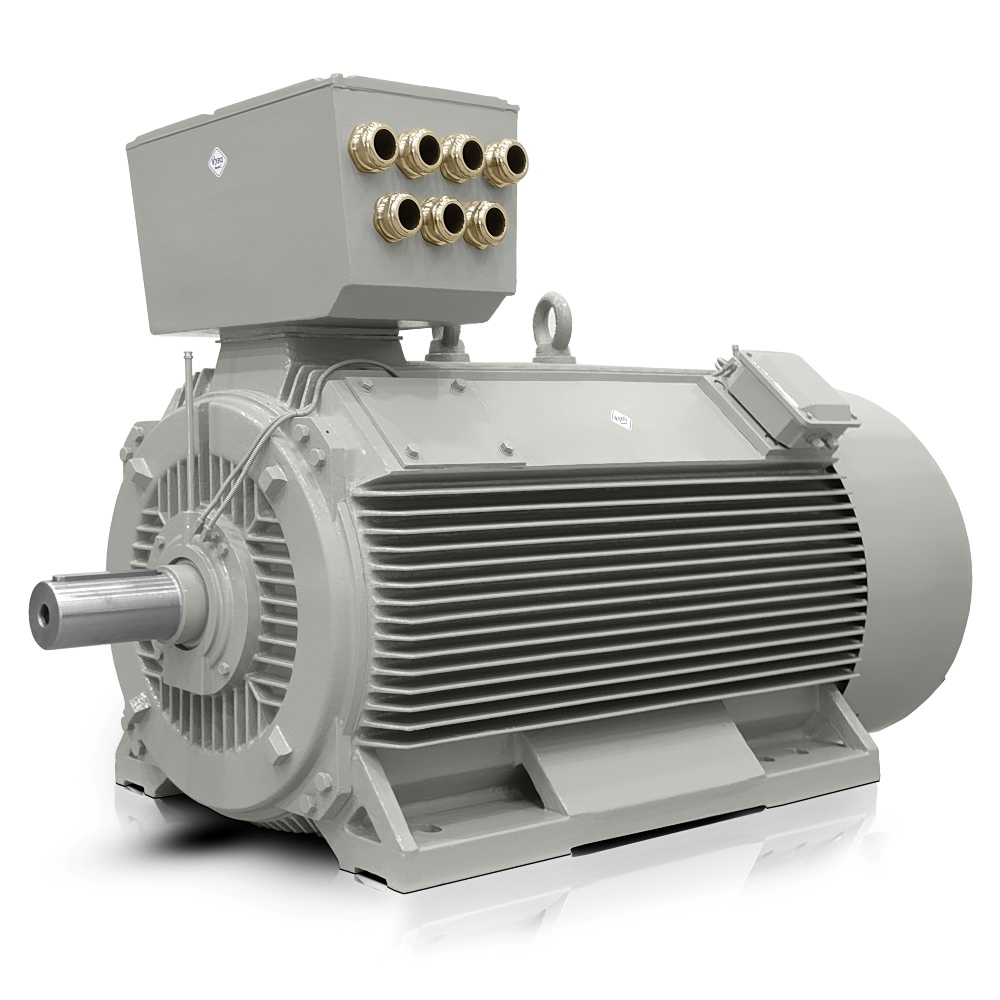

Den robuste støbejernskonstruktion hjælper med at dæmpe vibrationer og holder motoren mekanisk stabil selv under kontinuerlig drift. Operatører af store fabrikker værdsætter, at en asynkron elektrisk motor med denne konstruktion bedre tåler belastninger i pumper, kompressorer og drev til transportlinjer.

Elektrisk motor med 1400 omdr./min. til produktionskontinuitet og præcis integration med teknologien

Et nominelt omdrejningstal på 1485 omdr./min. giver et velegnet kompromis mellem hastighed og drejningsmoment, hvilket er vigtigt i drev med lange driftscyklusser. Set ud fra integrationen er dette en asynkron elektrisk motor med kortslutningsrotor, der fungerer godt, hvor OEM-producenter har brug for forudsigelig adfærd både under start og ved stabil belastning.

I praksis kan den bruges i blandingslinjer, knusere, granulatorer, ekstrudere, båndtransportører, valsemøller, udsugningsventilatorer, blæsere, procespumper, køletårne, vikleudstyr, presser, separatorer, tørreanlæg, snegletransportører og drev til industrielle blandere. Sådanne anvendelser kræver trefasede elektriske motorer, der kan klare gentagne starter uden unødvendige udsving i parametrene.

Robust støbejernsramme til mekanisk holdbarhed ved kontinuerlig drift

Den vigtigste fordel ved denne løsning er den mekaniske pålidelighed. Støbejernshuset modstår bedre belastninger under installationen, vibrationer overført fra teknologien og drift i et omfattende produktionsmiljø, hvor motoren udsættes for støv, termiske cyklusser og lange driftstider.

• Stabil montering af motoren reducerer risikoen for uønskede resonanser i hele drevet.
• Den kraftige konstruktion understøtter lang levetid under kontinuerlig belastning.
• Konstruktionen er velegnet til produktionslinjer, hvor servicestop planlægges i god tid.

Kompakt effekt i IEC-rammestørrelse 355 mm til store teknologiske systemer

Ved konstruktion af maskiner har det også betydning, hvor meget aktiv effekt der kan være i installationsrummet. Motoren leverer derfor kompakt effekt, som forenkler integration i lukkede rammer, modulopbyggede maskiner og kundetilpassede enheder med begrænset installationsplads. For producenter af teknologiske systemer er dette en praktisk fordel ved konstruktion af fundamenter, afskærmninger og serviceadgang.

Det gør også den elektriske motor med 1400 omdr./min. velegnet, hvor der kræves høj effekttæthed uden unødvendigt at øge størrelsen på hele drevet. Denne tilgang værdsættes af virksomheder, der standardiserer deres enheder på tværs af flere produktionsanlæg.

Valg af effektivitetsklasse efter anlæggets energistrategi

VYBO Electric tilbyder denne asynkrone elektriske motor i forskellige effektivitetsniveauer, så den kan tilpasses driftskravene, investeringsplanen og det krævede afkast. Ved modernisering af produktionslinjer eller udvikling af nye OEM-enheder er dette særligt vigtigt, når energiforbruget overvåges gennem hele udstyrets levetid.

• Lavere forbrug ved normal belastning bidrager til at holde driftsomkostningerne under kontrol.
• Valg af den rette effektivitet gør standardisering på tværs af forskellige maskintyper lettere.
• Den tekniske afdeling får større fleksibilitet ved konstruktion til varierende produktionsprofiler.

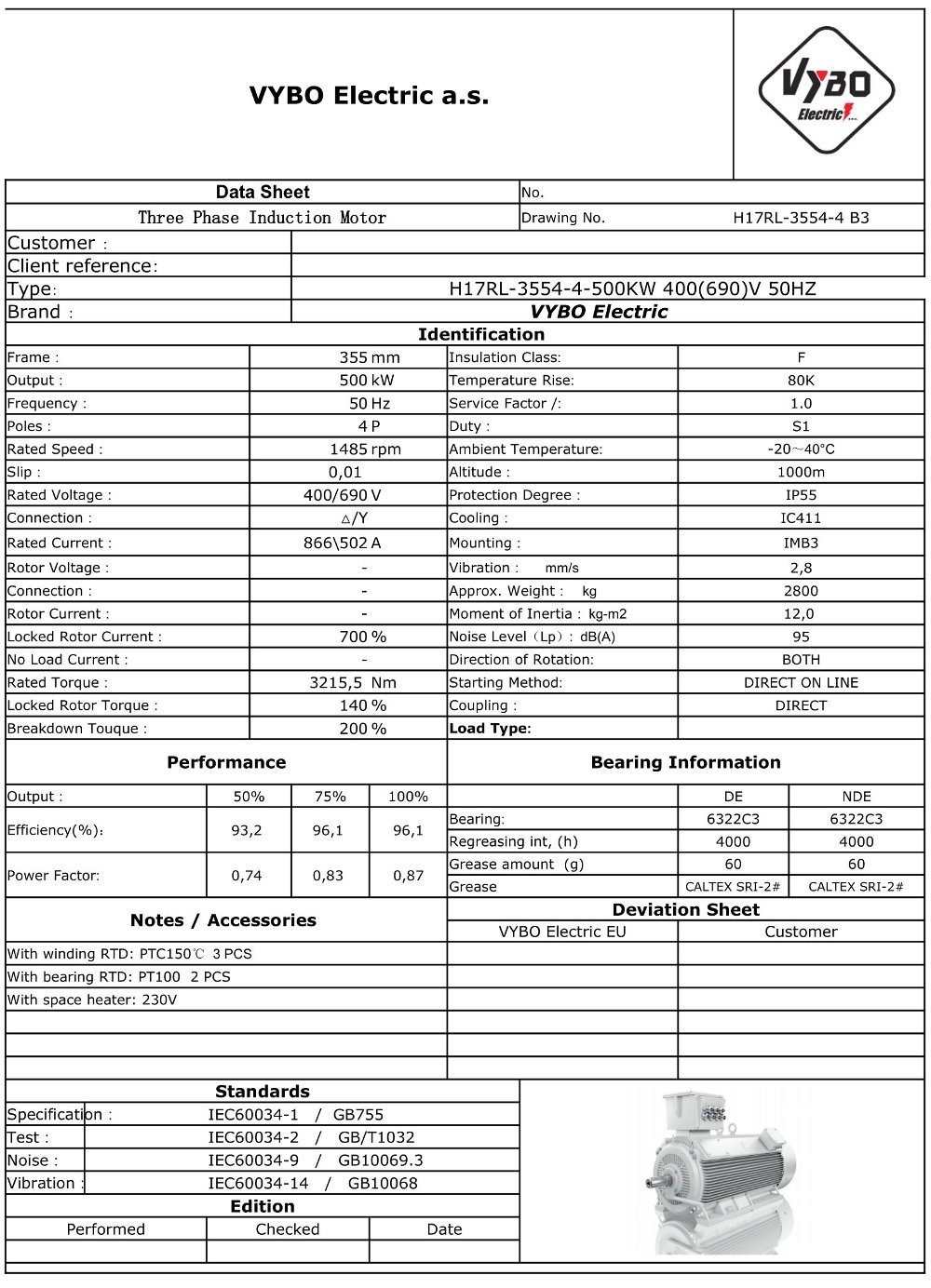

Tusindvis af tilfredse VYBO Electric-kunder værdsætter især modellen for dens ensartede ydeevne under reelle industrielle forhold. Et nominelt drejningsmoment på 3215 Nm, en effektfaktor på 0,87 og en virkningsgrad på 96,3 % er værdier, der hjælper ved dimensionering af drevet til lange driftsperioder uden behov for konstante konstruktionsmæssige kompromiser.

Forudsigelig vedligeholdelse er også vigtig for installations- og serviceteams. DE-leje 6322C3 og NDE-leje 6222C3 understøtter stabil rotordrift, mens vægten på 2800 kg svarer til en robust konstruktion beregnet til industriel brug med højere krav til den samlede stabilitet. H17RL 355X3-4 passer derfor til projekter, hvor levetid, pålidelighed og teknisk reserve indgår i én løsning.

Ved dimensionering af drev til metallurgiske linjer, papirfabrikker, cementværker, vandværker, raffinaderier og tung procesproduktion er det vigtigt, at motoren kan tilsluttes direkte til robuste teknologiske systemer uden uforholdsmæssigt kompliceret integration. Et startmomentforhold på 140 % og et maksimalt momentforhold på 200 % hjælper under starten, hvilket er vigtigt for udstyr med større inerti.

Nominel strøm △ 400V 864 A og nominel strøm Y 690V 501 A er også vigtige for præcis dimensionering af den elektriske installation. Kombineret med en ekstern startinerti på 328,000 kg·m² og et GD²-inertimoment på 29,600 kg·m² får konstruktøren data, der forenkler udformningen af startforløbet under reelle driftsforhold.

Kontakt os, hvis du har brug for en motor til en produktionslinje, et teknologisk system eller modernisering af et drev.
