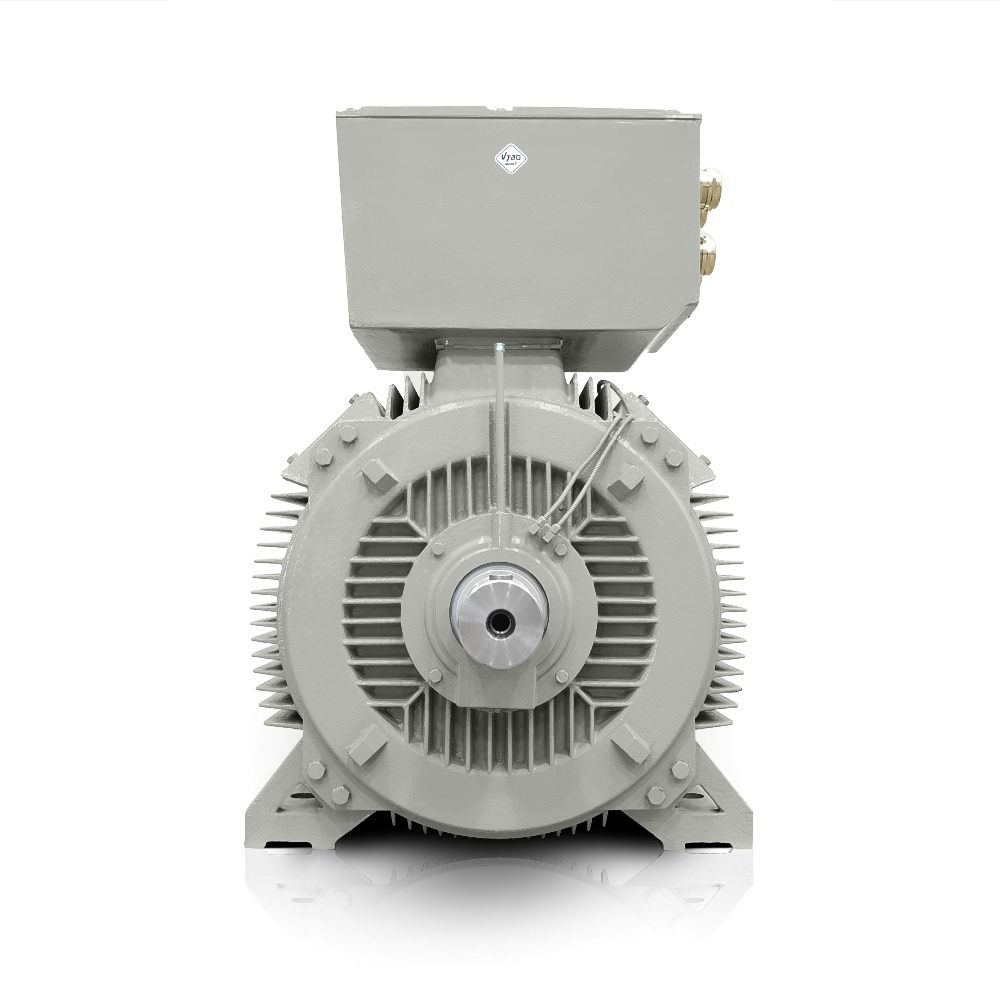

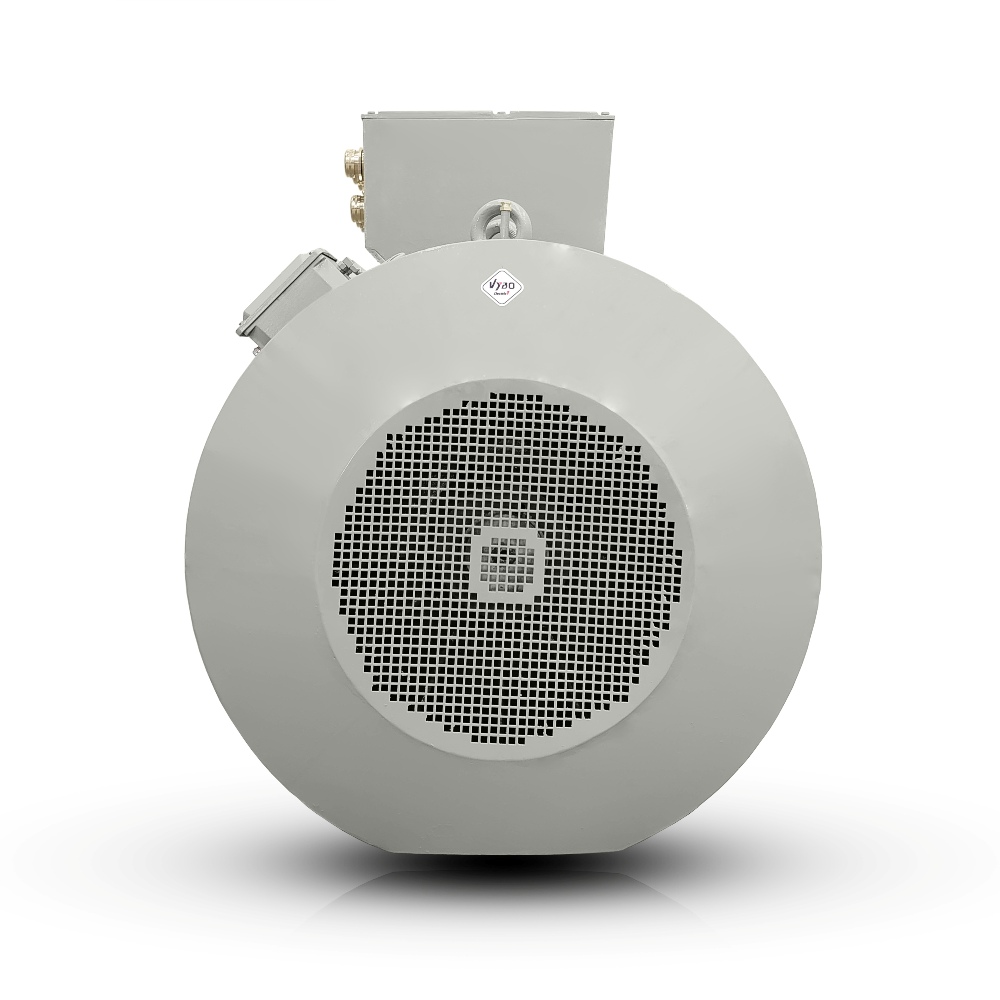

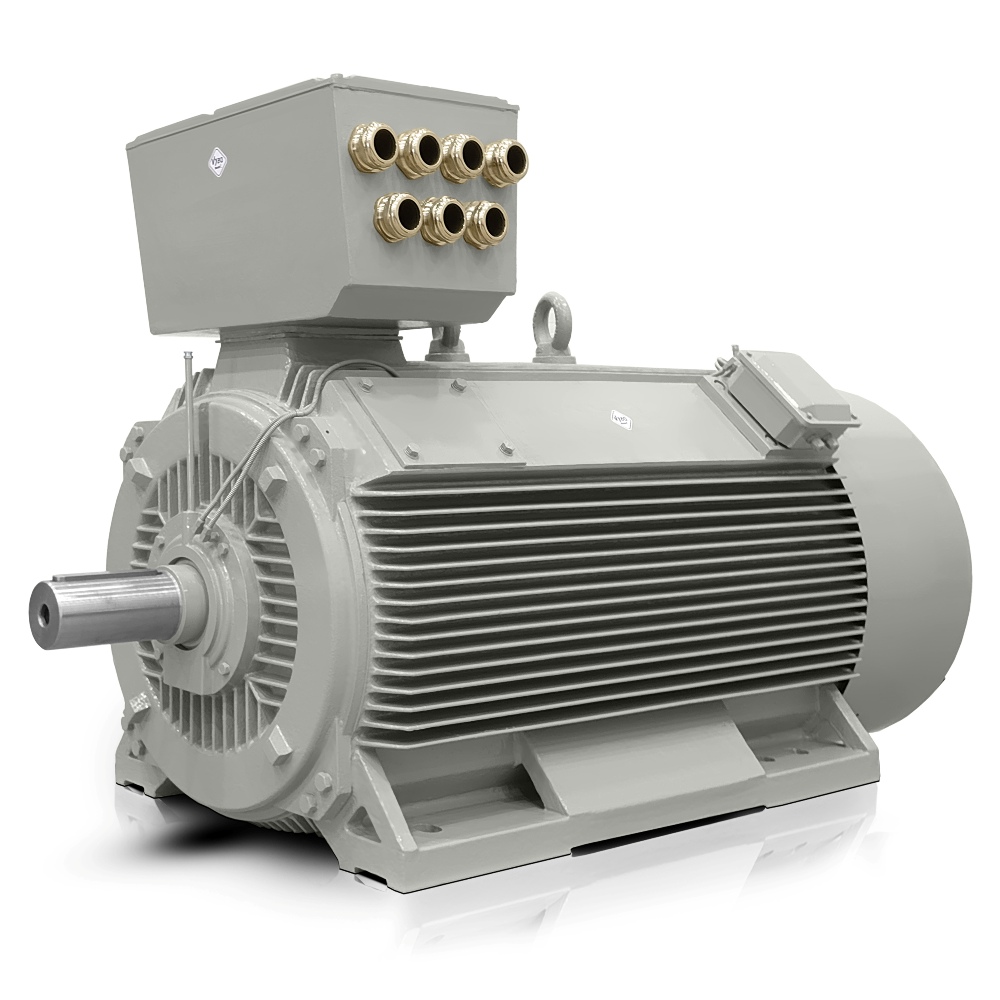

Elektrisk motor 450 kW, 742 omdr./min., 400/690 V, H17RL 400X3-8

Konstruktionen af H17RL 400X3-8 er beregnet til driftsmiljøer, der har brug for høj effekttæthed uden unødvendige pladskrav i maskinrummet. Denne 750 omdr./min. elektriske motor hører til de løsninger, hvor effekten overføres jævnt til teknologien og med reservekapacitet til belastningsspidser. I praksis giver dette mulighed for en mere præcis dimensionering af drevet til linjer, pumper, kompressorenheder og procesenheder.

750 omdr./min. elektrisk motor til industrielle drev med høj effekttæthed

Den høje effekttæthed er især mærkbar ved denne model, når en OEM-producent skal kombinere et stabilt drejningsmoment med begrænset installationsplads. Lavspændingselektromotoren fra VYBO Electric er derfor velegnet til projekter, hvor man ikke kun ser på effekten, men også på logikken i integrationen i et større teknologisk system.

Mærkehastigheden på 742 omdr./min. hjælper med at opretholde en afbalanceret driftstilstand i drev med et højere inertimoment. Set fra en stor fabriksoperatørs perspektiv er det vigtigt, at motoren giver forudsigelig adfærd både under start og i stationær drift, hvilket forenkler konstruktionen af styrings- og beskyttelseselementer.

Robust støbejernskonstruktion til langvarig drift i krævende miljøer

Den robuste støbejernskonstruktion hjælper med at bevare den mekaniske stabilitet selv i anvendelser med kraftigere vibrationer og langvarige belastninger. Rammestørrelsen på 400 mm giver konstruktionen den nødvendige stivhed, hvilket resulterer i en mere præcis placering af motoren og en lavere risiko for uønsket deformation under drift.

En sådan løsning værdsættes især i driftsmiljøer, hvor den elektriske motor ikke må opføre sig som en forbrugskomponent, men som en del af en produktionslinje med planlagt levetid. I denne anvendelsesklasse er vægten på 3800 kg også væsentlig, da den understøtter stiv montering i maskinenheder.

Avanceret smøring og vedligeholdelse til reduktion af nedetid

Den avancerede smøring og vedligeholdelse er udformet, så lejerne kan eftersmøres under drift uden unødvendigt indgreb i den teknologiske cyklus. DE- og NDE-lejer i 6326C3-udførelse understøtter pålidelig drift ved langvarig anvendelse, hvor servicetilgængelighed og forudsigelig planlægning af nedetid er vigtige.

For store fabrikker og systemintegratorer er dette en praktisk fordel, fordi lavspændingselektromotoren kan indgå i et vedligeholdelsesregime med mindre indvirkning på produktionen. Takket være den erfaring, som VYBO Electric gennem årene har opbygget med industrielle drev, er dette koncept tilpasset de faktiske driftsbelastninger.

Indgangs- og driftsdata til præcis dimensionering af drevet

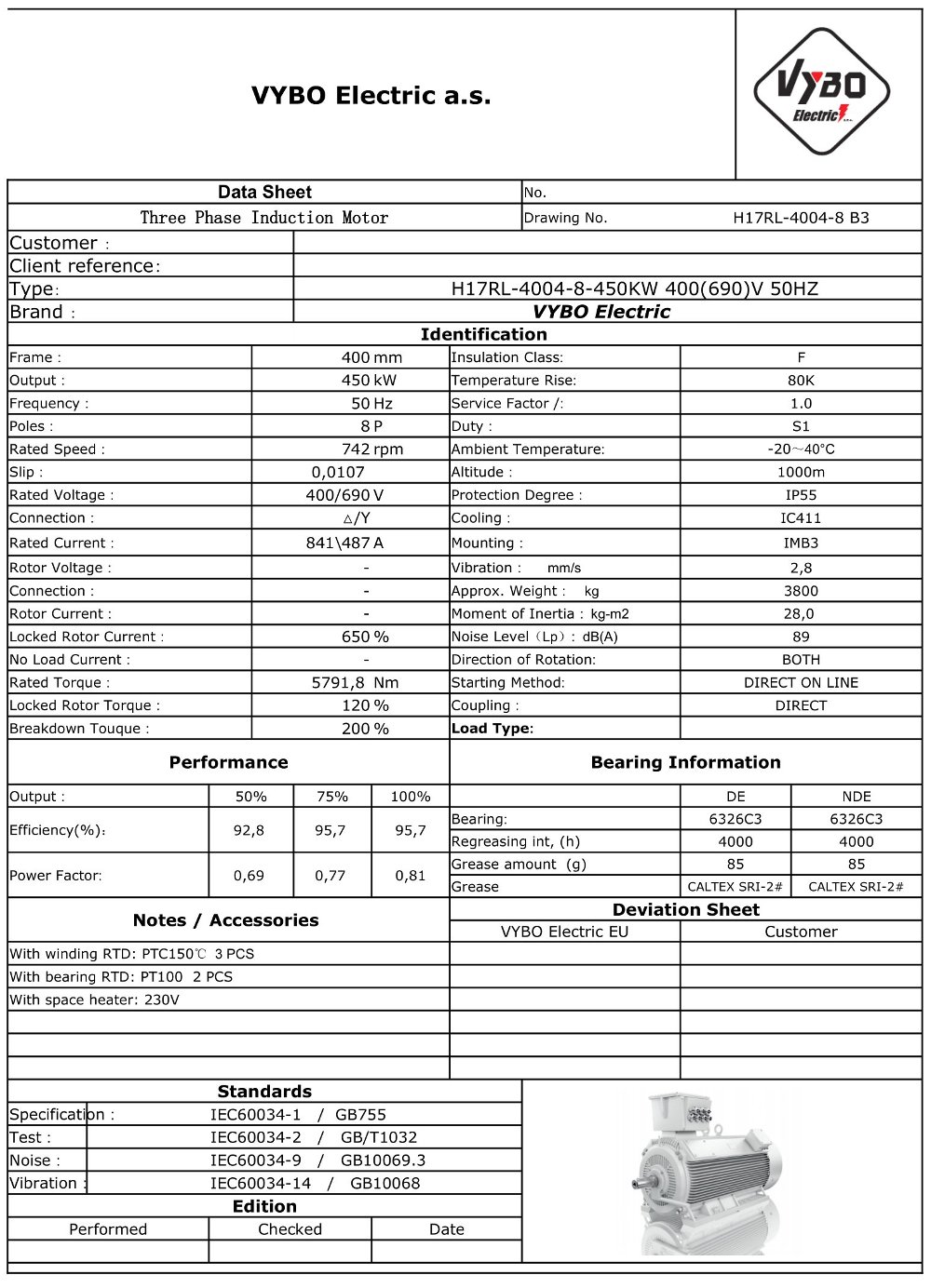

Modellen arbejder med en effekt på 450 kW og et mærkedrejningsmoment på 5792 Nm, hvilket forenkler konstruktionen af drevenheder i processer med høj belastning. Med en strømforsyning på 400 V / 690 V når den en mærkestrøm △ 400V på 841 A og en mærkestrøm Y 690V på 488 A, så konstruktøren direkte kan vurdere kravene til strømforsyningen og startinfrastrukturen.

En virkningsgrad på 95,6 % og en effektfaktor på 0,81 understøtter økonomisk drift ved stabil belastning. Isolationsklasse F sammen med temperaturstigning B hjælper med at holde driftsforholdene inden for grænser, der er egnede til lange produktionscyklusser.

Tilbehør til overvågning og termisk beskyttelse

Motoren leveres også med elementer, der letter overvågningen af drevets tilstand og termiske stabilitet. Der fås 6xPT100 i viklingen, 1xPT100 i NDE-lejet, 1xPT100 i DE-lejet, en antikondensvarmer og 3xPTC-termistor, hvilket er særligt vigtigt i driftsmiljøer med svingende temperaturer eller højere luftfugtighed.

Velegnet anvendelse i teknologi og produktionslinjer

H17RL Compact PRO er velegnet til følgende industrielle anvendelser:

• Hoveddrev til en tilslagsknuser.
• Drev til en kuglemølle i et cementværk.
• Drev til en aksialventilator i røggasafsvovling.
• Drev til en stor procespumpe til råvand.
• Kompressorenhed til industriluft.
• Drev til en lang båndtransportør.
• Omrører i en kemisk reaktor.
• Ekstruder til polymerforarbejdning.
• Presselinje i metallurgisk produktion.
• Valsestol i et stålværk.
• Ventilator til køletårn.
• Drev til en tromlesigte i en råvarelinje.
• Centrifugalpumpe i en energiproduktionsenhed.
• Drev til en briketteringspresse i en genanvendelsesvirksomhed.

Kontakt os om drevteknik, vedligeholdelsesstandarder og integration i din teknologi.
