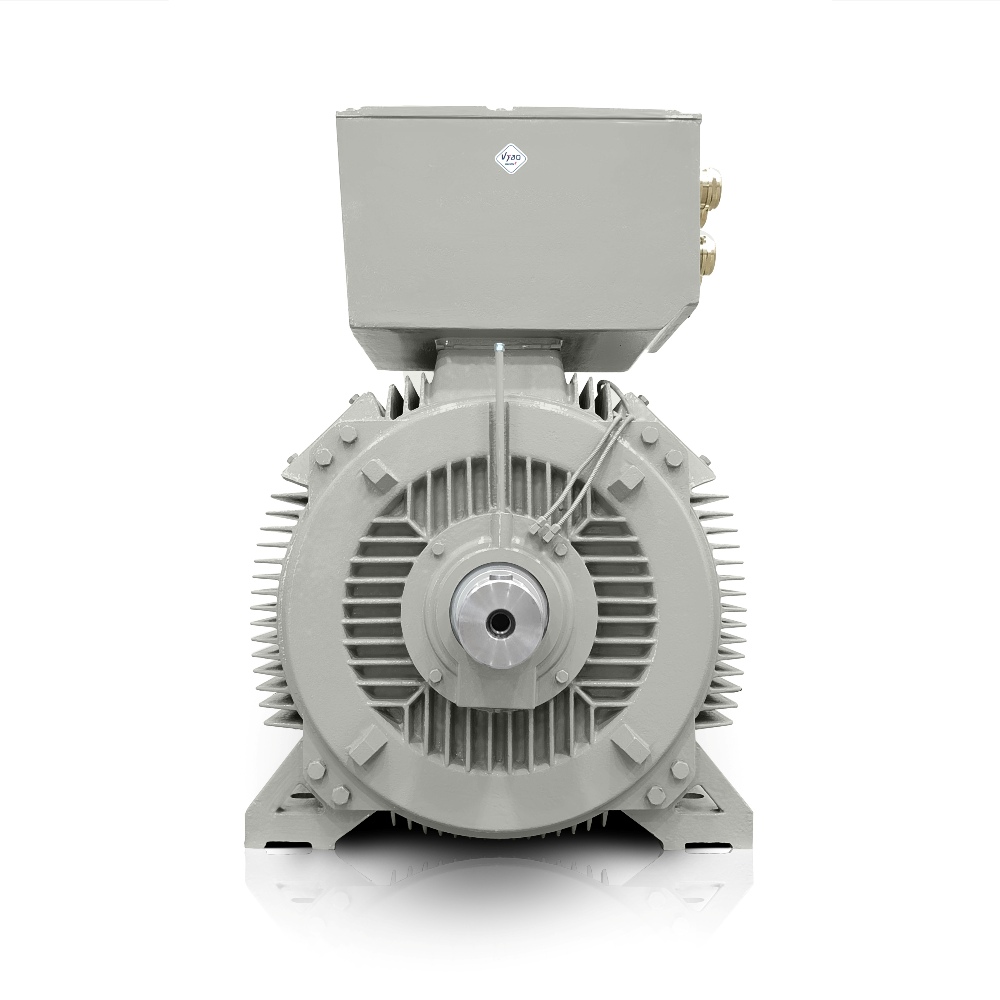

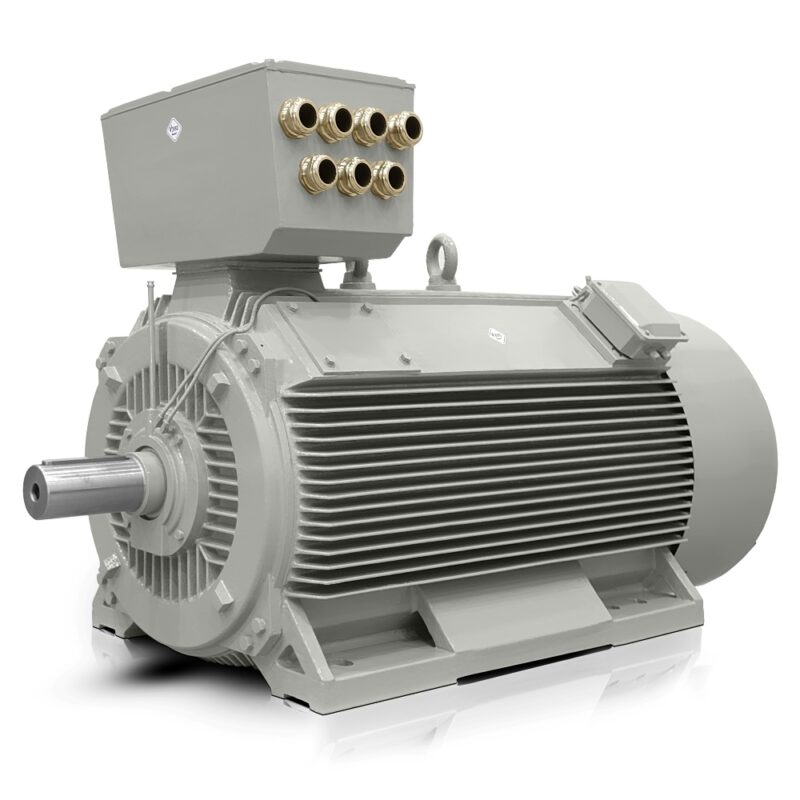

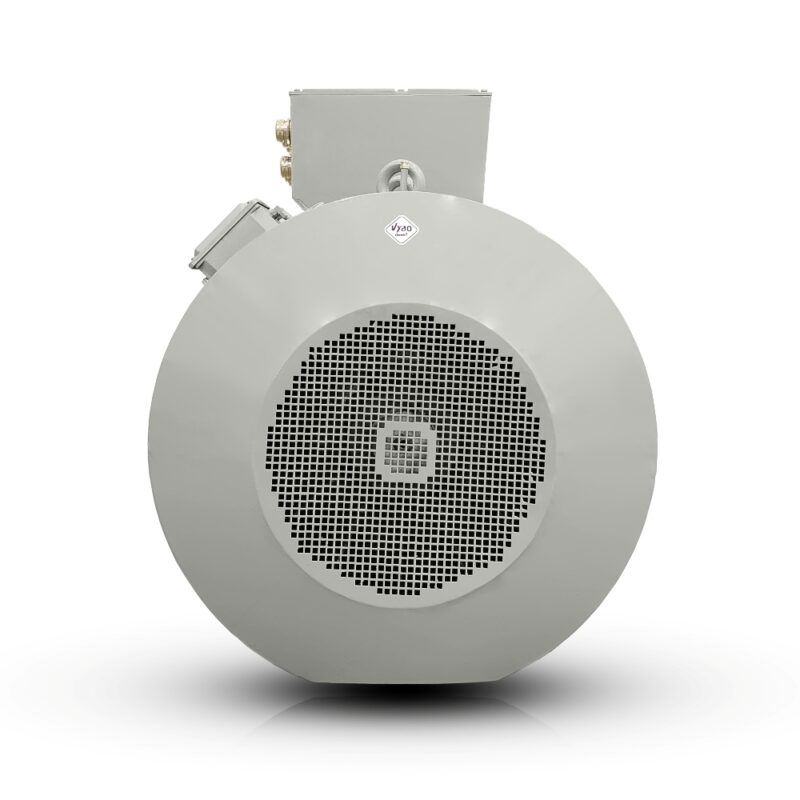

Elektrisk motor 450 kW, 1485 omdr./min., 400/690 V, H17RL 355X2-4

Elektrisk motor med 1500 omdr./min. til kontinuerlige linjer og tungt belastede enheder

I metallurgiske driftsmiljøer, pumpeteknologi, knuselinjer og drev til blandeenheder er det ikke kun ydelsen, der betyder noget, men også hvor effektivt den overføres til den daglige produktion. H17RL 355X2-4 leverer energieffektivitet, der hjælper med at holde driften under kontrol selv under lange belastningsperioder, og opfylder samtidig kravene hos virksomheder, hvor en elektrisk motor med 1500 omdr./min. indgår i kontinuerlig drift. Konstruktionen har høj effekttæthed, så den trods den kompakte løsning stadig giver plads til lettere integration i teknologiske enheder.

Kompakt ydelse i en ramme, der sparer plads i teknologien

Operatører af store fabrikker står ofte over for begrænset installationsplads ved modernisering af eksisterende drev. Her bliver kompakt ydelse vigtig, fordi den gør det muligt at installere den elektriske motor i enheder, hvor en større enhed unødigt ville komplicere konstruktionen af rammen, fundamenterne eller serviceadgangen. En asynkronmotor med disse egenskaber er velegnet til drev af transportører, tørreanlæg og ventilatorer samt energiintensive hjælpeteknologier, hvor stabil drift uden unødvendig nedetid er vigtig.

Støbejernsramme for stabilitet i industriel anvendelse

Robust støbejernskonstruktion er vigtig, hvor udstyr arbejder under vibrationer, stødbelastninger og langvarig termisk belastning. Støbejernshuset bidrager til høj mekanisk modstandsdygtighed og bevarer motorens geometri selv i krævende anvendelser, hvilket OEM-producenter af store teknologiske systemer værdsætter ved konstruktion af enheder med større krav til stivhed. I praksis understøtter dette lang levetid og mere præcis justering af drevet i forhold til efterfølgende transmissioner, koblinger eller pumper.

Driftssikkerhed takket være lejer og vedligeholdelse

I store drev har serviceregimet direkte indflydelse på produktionslinjens tilgængelighed. H17RL 355X2-4 anvender eftersmøring af lejer under drift, hvilket gør det muligt at planlægge vedligeholdelsen mere fleksibelt og uden unødvendige afbrydelser af teknologien. DE-lejet 6322C3 og NDE-lejet 6222C3 er valgt med langvarig belastning for øje, hvilket hjælper i anvendelser med mere krævende starter såvel som ved stabil kontinuerlig drift. I miljøer med høje krav til tilgængelighed betyder det færre driftsstop og bedre forudsigelighed af serviceintervaller.

Parametre, der understøtter kompromisløs drevkonstruktion

For konstruktører og tekniske afdelinger er data, der forenkler dimensioneringen af hele enheden, vigtige. Det nominelle drejningsmoment på 2894 Nm understøtter både start og start under belastning, et Tst/Tn-startmomentforhold på 140 % hjælper ved start af teknologi mod modstand, og et Tmax/Tn-forhold for maksimalt moment på 200 % giver reserve til kortvarig belastning. Mærkestrøm △ 400V 778 A og mærkestrøm Y 690V 451 A gør det muligt at tilpasse strømforsyningen til det konkrete elektriske system uden unødvendige kompromiser i tavlekonstruktionen.

Virkningsgrad og driftsomkostninger på lang sigt

En virkningsgrad på 96,3 % og en effektfaktor på 0,87 hjælper med at holde driftstabene på et niveau, der har betydning ved kontinuerlig drift. Dette værdsættes især i produktionsanlæg, hvor den elektriske motor anvendes i gentagne cyklusser gennem hele skift. Isolationsklasse F og temperaturstigningsklasse B understøtter pålidelig drift i termisk krævende miljøer, mens det massive rotorbur af aluminium hjælper med at overføre mekanisk belastning i kontinuerligt belastede anvendelser.

Anvendelse i teknologiske systemer, hvor tilgængelighed er vigtig

Løsningen er velegnet til forskellige industrielle anvendelser, især hvor der forventes stabil drift og præcis koordinering med andre dele af produktionslinjen.

• Transportør til bulkmaterialer i en stenbearbejdningslinje.
• Snegletransportør i et cementanlæg.
• Hoveddrev til en blander i et kemisk anlæg.
• Udsugningsventilator i en stor hal.
• Procespumpe i en vandpumpestation.
• Stenknuser i stenbrudsteknologi.
• Vibrationssigte i et anlæg til sortering af tilslag.
• Granuleringspresse i biomasseforarbejdning.
• Rulletransportør i et råvarelager.
• Beluftningsenhed i et spildevandsrensningsanlæg.
• Opviklingsmaskine i papirproduktion.
• Drevenhed til en briketteringslinje i et træforarbejdningsanlæg.

VYBO Electric som et pålideligt valg til store industrielle enheder

VYBO Electrics mangeårige erfaring er særligt tydelig i dette segment, fordi konstruktionen afspejler virkeligheden ved tung drift og serviceindgreb i et faktisk anlæg. For modeller, der skal indgå i omfattende teknologiske systemer, er ikke kun leveringen af selve motoren, men også forudsigeligheden af dens adfærd efter installation vigtig. H17RL 355X2-4 er klar til projekter, der kræver kompakt ydelse, stabil drift og en teknisk løsning, som kan integreres hensigtsmæssigt i den eksisterende infrastruktur.

Til efterfølgende brug i nye og moderniserede produktionslinjer er denne elektriske motor klar til øjeblikkelig integration i projektet. Bestil den i god tid for at holde installationsplanen på sporet uden unødvendig nedetid.
