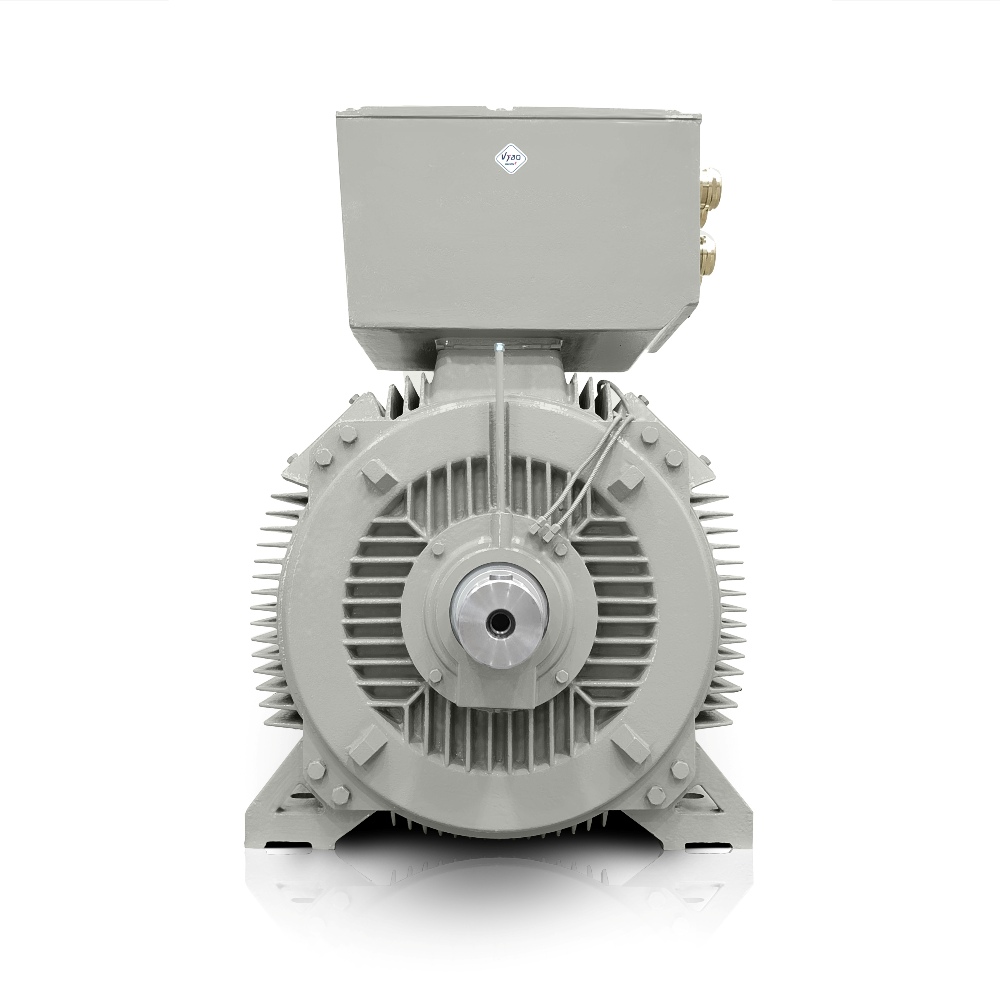

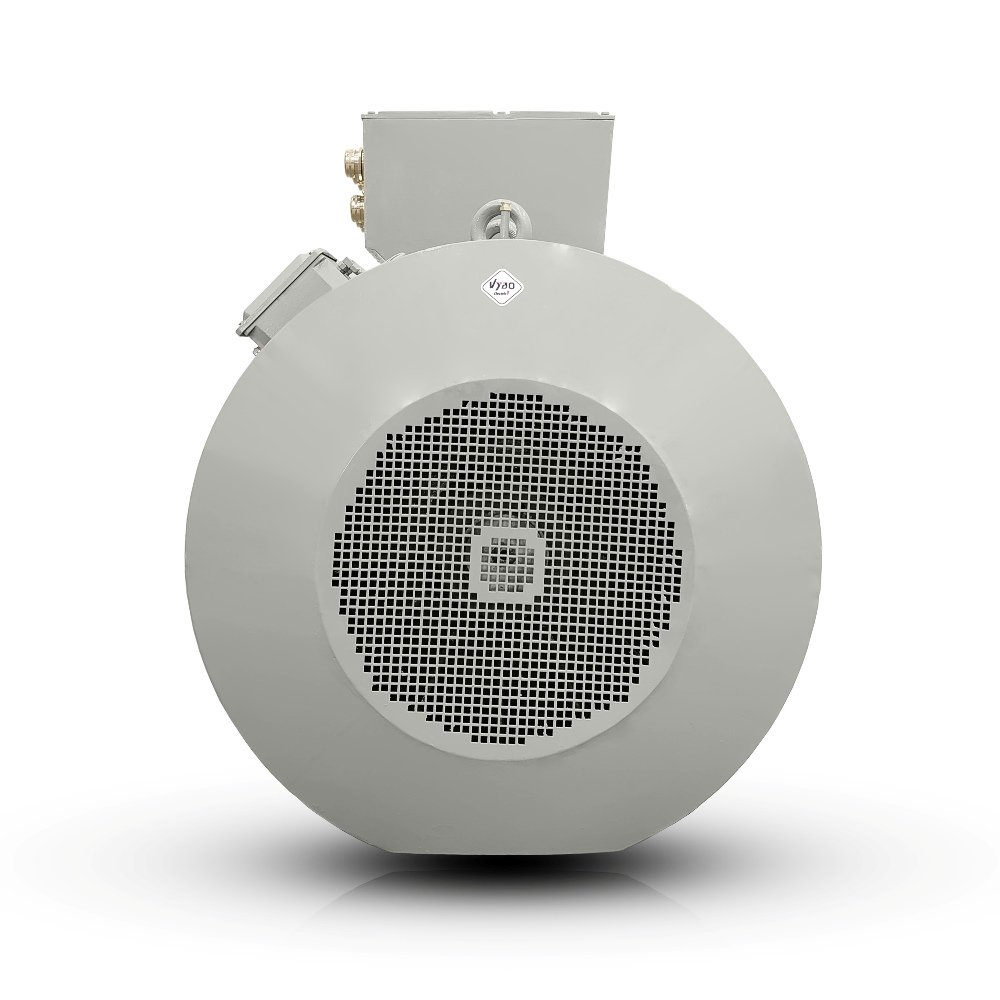

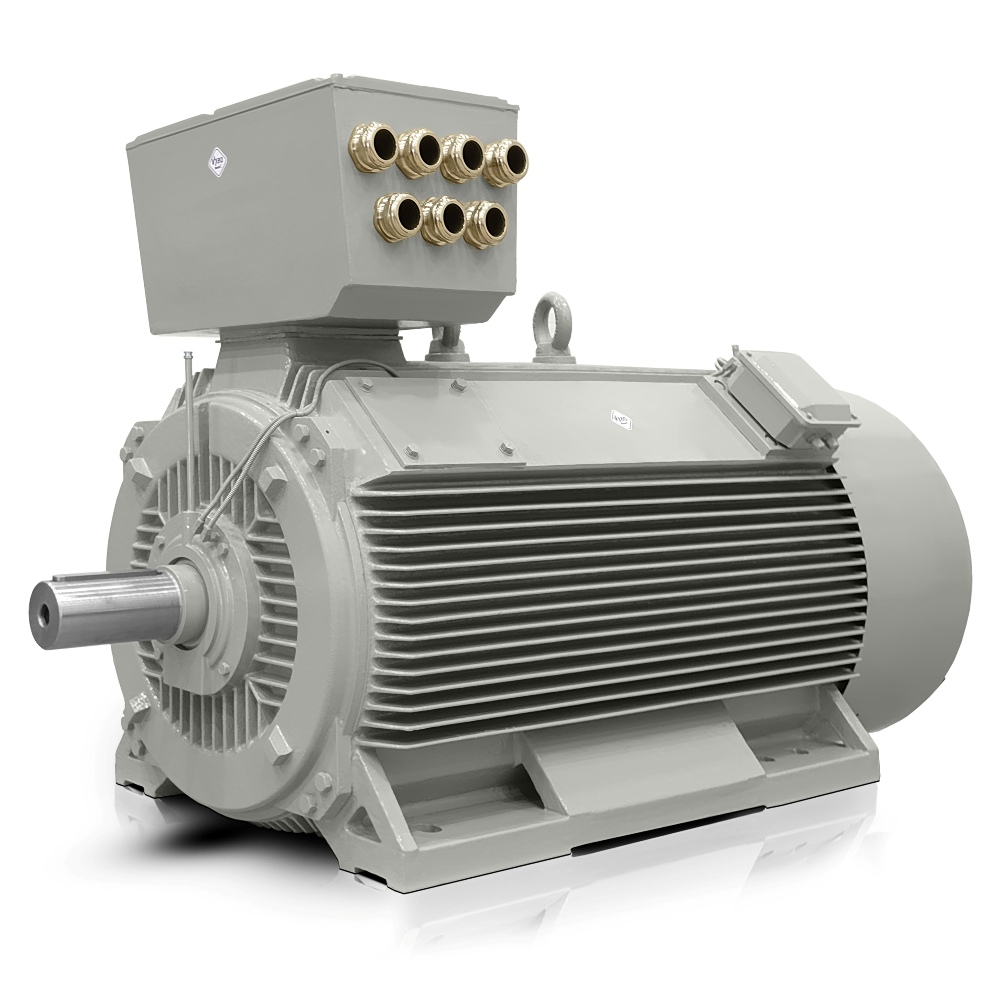

Trefaset elektrisk motor: H17RL-400X2-8 400KW 400V/690V 50HZ
| Grundlæggende tekniske data | |
| Motortype | H17RL 400X2-8 |
| Nominel effekt (kW) | 400 |
| Byggestørrelse (mm) | 400 |
| Antal poler | 8 |
| Nominelt omdrejningstal (omdr./min.) | 742 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 400/690 |
| Tilslutning | D/Y |
| Mærkestrøm 400 V (A) | 749 |
| Mærkestrøm 690 V (A) | 434 |
| Virkningsgrad ved 100 % belastning (%) | 95,5 |
| Effektfaktor ved 100 % belastning | 0,81 |
| Start- og momentkarakteristik | |
| Nominelt moment (Nm) | 5148 |
| Forhold for startmoment (LRT/RLT) i % | 120 |
| Forhold for kipmoment (BDT/RLT) i % | 200 |
| Forhold for startstrøm (LRA/RLA) i % | 650 |
| Eksternt starttræghedsmoment (kg·m²) | 525 |
| Træghedsmoment GD² (kg·m²) | 60 |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Prøvning | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3 (andre udførelser på forespørgsel) |
| Driftstype | S1 |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | DOL, frekvensomformer eller softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Rotorbur | massivt aluminiumskortslutningsbur |
| Klemkassetype | VYBO CB2-LV |
| Driftsbetingelser | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Vægt og overfladefinish | |
| Omtrentlig vægt | 3560 kg |
| Farve | RAL7030 |
| Lakfinish | blank |
| Lejer og smøring | |
| DE/NDE-lejer | 6326C3/6326C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 6 x PT100 i viklingerne | |
| 1 x PT100 i NDE-lejet | |
| 1 x PT100 i DE-lejet | |
| Stilstandsvarmer 230 V | |
| 3 x PTC i viklingerne | |
H17RL 400X2-8 er en 8-polet elektrisk motor, der er konstrueret til energieffektivitet i kontinuerlig industriel drift. I praksis hjælper den med at holde forbruget under kontrol, selv hvor der forventes stabilt drejningsmoment, jævn start og lange serviceintervaller fra drevet.
Energieffektivitet ved høj belastning
For store fabrikker og OEM-enheder er det ikke kun effekten, der tæller, men også hvordan motoren præsterer gennem lange produktionscyklusser. Denne trefasede elektriske motor er klar til anvendelse i linjer, hvor driftssikkerhed, lavere energiforbrug og ensartet ydeevne ved mærkehastighed overvåges.
Robust støbejernskonstruktion til lang levetid
Den robuste støbejernsramme understøtter den mekaniske modstand mod vibrationer, ved installation i teknologiske systemer og under mere krævende startforhold. Kombineret med en vægt på 3560 kg skaber den et fundament, som effektivt dæmper driftsbelastninger og hjælper med at opretholde drevets stabilitet under barske forhold.
- Velegnet til knuse- og formalingssektioner, hvor pålideligt indgreb er vigtigt.
- Velegnet til blandeudstyr, der arbejder i lange batches.
- Understøtter kontinuerlig drift af transportsystemer i store anlæg.
- Velegnet til pumpeteknologi til procesvand og teknologiske medier.
- Kan anvendes i ventilatorer til udsugnings- og luftbehandlingssystemer.
- Velegnet til drev i kompressorstationer med krævende driftscyklusser.
- Velegnet til blandere i den kemiske industri og fødevareindustrien.
- Hjælper med at drive ekstrudere og presselinjer i materialeforarbejdning.
- Anvendes i valse- og indføringsmekanismer.
- Fungerer godt i separatorer og sorteringsudstyr.
- Velegnet til op- og afviklingsstationer i produktionsteknologi.
- Anvendes i båndtransportører på lagre med høj materialegennemstrømning.
- Velegnet til drift af granulatorer og skæremaskiner i plastforarbejdning.
- Understøtter driften af homogenisatorer og dispersionsenheder.
- Den kan også anvendes i teknologiske systemer med varierende belastninger og høje driftskrav.
Kompakt effekt med en akselhøjde på 400 mm
Takket være akselhøjden på 400 mm tilbyder denne lavspændingselektriske motor en effekt, som fornuftigt kan integreres i store maskinenheder uden unødvendige pladskrav. Det gør arbejdet lettere for konstruktører og vedligeholdelsesteams ved udformning af et drev, hvor forholdet mellem effekt, plads og servicetilgængelighed er afgørende.
Valg af frekvens til fleksibelt drevdesign
For projekter, der gennemføres på forskellige markeder, er det vigtigt at kunne tilpasse motoren til driftsnettet. Denne version kan også anvendes ved 60 Hz, hvilket forenkler standardiseringen af enheder i internationale produktionsanlæg og reducerer behovet for konstruktionsmæssige kompromiser.
Gennemprøvet producent og distributør VYBO Electric
Motoren leveres af VYBO Electric som en gennemprøvet producent og distributør, hvilket er vigtigt for industrielle indkøb ved planlægning af leverancer og standardisering af reservedele. Der fås også tilbehør, herunder 6 x PT100 i viklingen, 1 x PT100 i NDE-lejet, 1 x PT100 i DE-lejet, en antikondensvarmer og 3 x PTC-termistor, så diagnostik og temperaturovervågning forbliver under kontrol.
Hvis du har brug for et drev til krævende teknologier, giver H17RL 400X2-8 et pålideligt fundament for langvarig drift. Bestil det i tide, mens det er tilgængeligt til dit projekt og dine serviceplaner.
