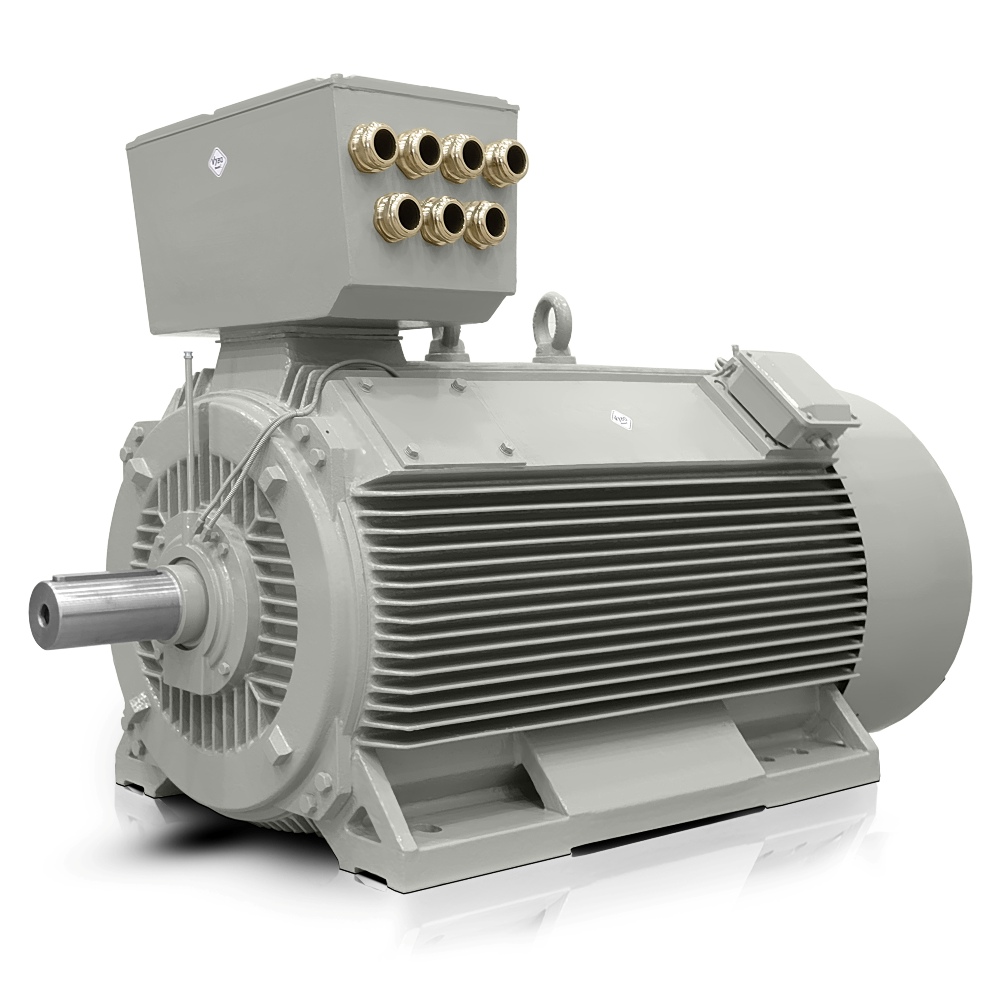

Trefaset elektrisk motor: H17RL-355X1-4 400KW 400V/690V 50HZ
| Grundlæggende tekniske data | |
| Motortype | H17RL 355X1-4 |
| Nominel effekt (kW) | 400 |
| Byggestørrelse (mm) | 355 |
| Antal poler | 4 |
| Nominelt omdrejningstal (omdr./min.) | 1485 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 400/690 |
| Tilslutning | D/Y |
| Mærkestrøm 400 V (A) | 691 |
| Mærkestrøm 690 V (A) | 401 |
| Virkningsgrad ved 100 % belastning (%) | 96,3 |
| Effektfaktor ved 100 % belastning | 0,87 |
| Start- og momentkarakteristik | |
| Nominelt moment (Nm) | 2572 |
| Forhold for startmoment (LRT/RLT) i % | 140 |
| Forhold for kipmoment (BDT/RLT) i % | 200 |
| Forhold for startstrøm (LRA/RLA) i % | 700 |
| Eksternt starttræghedsmoment (kg·m²) | 262 |
| Træghedsmoment GD² (kg·m²) | 27,2 |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Prøvning | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3 (andre udførelser på forespørgsel) |
| Driftstype | S1 |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | DOL, frekvensomformer eller softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Rotorbur | massivt aluminiumskortslutningsbur |
| Klemkassetype | VYBO CB2-LV |
| Driftsbetingelser | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Vægt og overfladefinish | |
| Omtrentlig vægt | 2420 kg |
| Farve | RAL7030 |
| Lakfinish | blank |
| Lejer og smøring | |
| DE/NDE-lejer | 6322C3/6222C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 6 x PT100 i viklingerne | |
| 1 x PT100 i NDE-lejet | |
| 1 x PT100 i DE-lejet | |
| Stilstandsvarmer 230 V | |
| 3 x PTC i viklingerne | |
Serien H17RL Compact PRO er konstrueret til driftssteder, hvor en 4-polet elektrisk motor forventes at levere stabilt drejningsmoment, præcis integration i drevet og kompakt ydelse uden unødvendige pladskrav. Modellen H17RL 355X1-4 fra VYBO Electric passer ind i store produktionslinjer og teknologiske systemer, hvor pålidelig drift under langvarig belastning er afgørende.
4-polet elektrisk motor til stabil drift af produktionslinjer
En nominel hastighed på 1485 omdr./min. sammen med et drejningsmoment på 2572 Nm understøtter jævn start selv ved krævende mekanisk forbindelse til et gear eller procesudstyr. For fabriksoperatører er det vigtigt, at en lavspændingsmotor i denne klasse håndterer høje belastninger uden unødvendige udsving i driften.
- En nominel ydelse på 400 kW giver reservekapacitet til teknologiske systemer med høje procesbelastninger.
- Mærkestrøm △ 400V 691 A og mærkestrøm Y 690V 401 A forenkler tavlekonstruktion og dimensionering af strømforsyningen.
- En virkningsgrad på 96,3 % understøtter energieffektivitet ved kontinuerlig drift.
Robust støbejernskonstruktion giver lang levetid i krævende drift
Den robuste støbejernskonstruktion øger den mekaniske modstandsdygtighed over for vibrationer, hyppige starter og installation under mere krævende driftsforhold. For OEM-producenter af store teknologiske systemer betyder det et mere stabilt drevfundament og lavere risiko for uønsket nedetid.
- Isolationsklasse F og temperaturstigningsklasse B hjælper med at bevare reservekapaciteten gennem længere driftscyklusser.
- En vægt på 2420 kg bidrager til enhedens stivhed og dæmpning af driftsresonanser.
- Det massive rotorbur af aluminium understøtter holdbarheden under gentagen belastning.
Kompakt ydelse i en byggestørrelse på 355 mm til pladsbesparende konstruktion
Byggestørrelsen på 355 mm gør det muligt at integrere denne elektriske motor i enheder, hvor høj ydelse skal kombineres med hensigtsmæssigt udnyttet plads. Kompakt ydelse gør det lettere at konstruere maskinbasen og serviceadgangen i haller med begrænset installationsreserve.
- Et GD²-inertimoment på 27,200 kg·m² hjælper ved dimensionering af drevets dynamik.
- Et eksternt starttræghedsmoment på 262,000 kg·m² giver input til en præcis vurdering af starten.
- Et startmomentforhold på 140 % og et forhold for maksimalt moment på 200 % understøtter pålidelig startadfærd.
Valg af frekvens til internationale projekter
Muligheden for at vælge frekvens forenkler anvendelsen i anlæg, hvor teknologiske systemer forberedes til forskellige markeder og netstandarder. For integratorer er det vigtigt, at lavspændingsmotoren kan tilpasses driftskravene uden at ændre det samlede produktionslinjekoncept.
Anvendelse i produktions- og procesteknologier
I praksis kan denne model anvendes i tilslagsknusere, blandere til byggematerialer, store transportører til bulkmaterialer, pumpeaggregater til vandbehandlingsanlæg, ventilatorenheder til industriel ventilation, presselinjer og tromlemøller til materialebearbejdning. I disse anvendelser er jævn effektoverførsel, modstandsdygtighed over for belastning og lettere integration i eksisterende drev afgørende.
VYBO Electric som velafprøvet producent og distributør
VYBO Electric leverer drev til industriprojekter med fokus på teknisk kontinuitet og servicetilgængelighed. For store fabrikker og OEM-producenter er det vigtigt, at direkte support fortsat er tilgængelig fra en partner, som kender kravene til installation, drift og reservedele.
H17RL Compact PRO leverer energieffektivitet, stabil ydelse og reservekapacitet til langvarig brug under krævende forhold. Benyt tilbuddet, og bring dit drev op på et niveau, der reducerer driftsrisici og understøtter pålidelig drift af teknologien.
