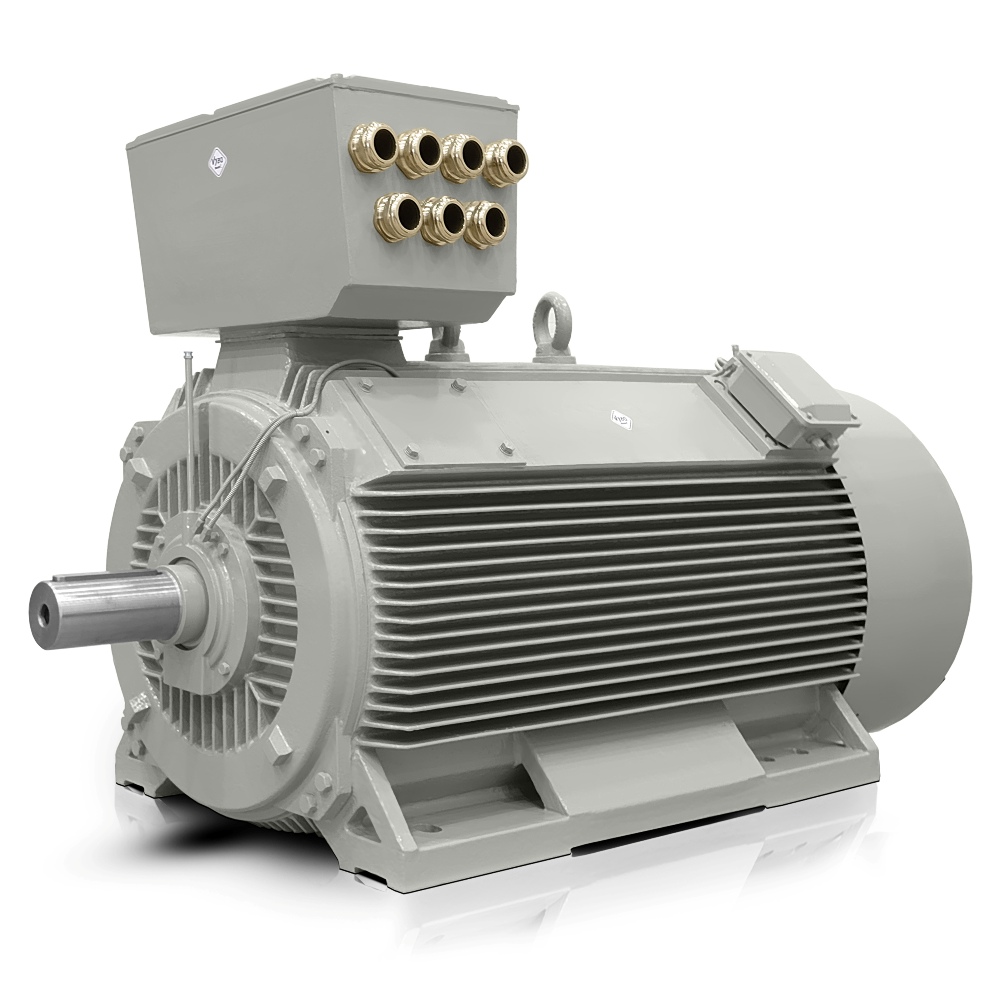

Elektrisk motor 400 kW, 2978 omdr./min., 400/690 V, H17RL 355X2-2

Elektrisk motor med 3000 omdr./min. til energiintensive produktionslinjer

I tunge produktionsanlæg, pumpestationer og teknologiske systemer forventes et drev at levere stabil drift, rimelige tab og en pålidelig reaktion på belastning. H17RL 355X2-2 fra VYBO Electric er konstrueret til situationer, hvor energieffektiviteten hver dag påvirker driftsomkostningerne, og hvor en elektrisk motor med 3000 omdr./min. skal levere effekt uden at optage unødigt ekstra plads.

Ved 400 kW og højt omdrejningstal er enhedens mekaniske integritet lige så vigtig. Heavy-duty-udførelsen med støbejernsramme hjælper med at holde vibrationer under kontrol og understøtter samtidig langvarig driftsstabilitet i miljøer med varierende belastninger. I praksis værdsættes dette både af operatører af store fabrikker og af OEM-producenter af teknologiske systemer, som skal koble drevet direkte til en eksisterende produktionslinje.

Kompakt effekttæthed i en byggestørrelse, der sparer maskinplads

Den største fordel ved denne løsning er dens kompakte effekttæthed i forhold til den plads, der kræves til installation i maskinen. Takket være byggestørrelsen på 355 mm er det lettere at projektere fundament, afskærmning og serviceadgang, hvilket er vigtigt både ved modernisering af ældre anlæg og ved design af nye produktionslinjer. En elektrisk motor med denne effekttæthed hjælper med at reducere pladsbehovet i layoutet uden at gå på kompromis med driftsformen.

Det nominelle moment på 1283 Nm understøtter sammen med passende startegenskaber en jævn acceleration af enheder med højere inerti. Det er eksempelvis en fordel i transportører, blandere og drevne procesenheder, hvor gentagne starter under belastning forventes. En asynkron elektrisk motor i denne klasse passer derfor bedre til drev, hvor ikke kun effekten, men også den kontinuerlige belastning af elnettet overvåges.

Støbejernskonstruktion til langvarig driftsstabilitet

Den robuste støbejernskonstruktion giver høj mekanisk modstandsevne under håndtering, installation og langvarig drift. I industrien viser denne type løsning sin styrke overalt, hvor der forekommer vibrationer, støv, temperatursvingninger og kontinuerlig drift. Konstruktionen understøtter enhedens levetid og hjælper med at bevare en præcis opretning selv gennem lange driftscyklusser.

Isolationsklasse F giver sammen med temperaturstigningsklasse B en driftsmargin, der er egnet til mere krævende anvendelser med højere belastninger. Med en virkningsgrad på 96,1 % udnyttes den energi, der tilføres drevet, mere effektivt, mens effektfaktoren på 0,89 hjælper ved dimensioneringen af den elektriske del af drevsystemet. Det er vigtigt i anlæg, hvor ikke kun den øjeblikkelige effekt, men også de samlede driftsomkostninger overvåges.

Avanceret smøring og vedligeholdelse giver færre driftsstop

Motoren er udstyret med eftersmøring af lejerne under drift, hvilket gør det lettere at planlægge serviceindgreb og reducerer behovet for unødige driftsstop. Lejerne DE 6220C3 og NDE 6220C3 er velegnede til stabil industriel drift, hvor hver times stilstand tæller. I praksis betyder det bedre kontrol over servicen og et mere forudsigeligt vedligeholdelsesinterval.

Ved drift med en ekstern startinerti på 131,000 kg·m² og et GD²-inertimoment på 14,000 kg·m² er det vigtigt, at drevet kan håndtere belastningsprofilen uden unødige afbrydelser. Dette er særligt værdifuldt for operatører af udstyr, der kører kontinuerligt, og hvor driftsstop skal planlægges præcist omkring produktionsvinduer.

Velegnet til hårdt belastede teknologiske systemer

H17RL 355X2-2 kan anvendes til båndtransportører, valseværkslinjer, ventilatorer med høj luftmængde, kompressorstationer, knusere, blandeenheder, pumper i kølekredsløb, ekstruderingslinjer, granuleringsudstyr, bearbejdningscentre, viklemaskiner, roterende tromletørrere, støvseparatorer, hydraulikaggregater, bromonterede teknologiske systemer og drev til store transportmekanismer.

VYBO Electric til industri, der kræver pålidelig driftsstøtte

VYBO Electrics mangeårige erfaring ses i den måde, denne elektriske motor er forberedt til langvarig anvendelse under krævende forhold. Kombinationen af 400/690 V, 677 A ved △ 400 V og 393 A ved Y 690 V giver konstruktørerne fleksibilitet til at dimensionere strømforsyningen korrekt efter det konkrete tavleanlæg og nettypen. H17RL Compact PRO passer derfor til projekter, hvor teknisk kontinuitet og forudsigelig service er afgørende.

Startegenskaber til tunge starter og inertibelastninger

Et startmoment på 140 % og et kipmoment på 200 % hjælper ved start af enheder med højere mekaniske belastninger. Startstrømmen på 700 % skal medregnes ved dimensionering af beskyttelses- og koblingskomponenter, især i projekter med flere drev på én forsyningsgren. Ved et nominelt omdrejningstal på 2978 omdr./min. er driften fortsat velegnet til anvendelser, der kræver jævn gang tæt på det synkrone omdrejningstal.

Vægten på 2300 kg afspejler den robuste konstruktion, der er beregnet til fast industriel installation. Kombineret med den høje effekttæthed hjælper løsningen med at maksimere pladsudnyttelsen både i maskinrummet og i den teknologiske blok. For store fabrikker og OEM-integratorer giver den et praktisk fundament for et drev, der er konstrueret til langvarig drift uden konstant finjustering.

H17RL Compact PRO er klar til hurtig anvendelse i projekter og til industrivirksomheder, hvor beslutninger træffes ud fra udstyrets livscyklus. Bestil den i dag, så dit næste teknologiske system er klar til installation uden unødig forsinkelse.

• Råvaretransportører i produktionshaller.
• Blanderdrev i kemiske reaktorer.
• Store procespumper i energisektoren.
• Ventilatorer i udsugnings- og filtreringsenheder.
• Knusere i tilslagsbehandling.
• Granuleringslinjer i plastindustrien.
• Ekstrudere til polymerblandinger.
• Roterende tromletørrere i materialeforarbejdning.
• Viklemaskiner i papirindustrien.
• Valseværkslinjer i metallurgien.
• Hydraulikaggregater til presselinjer.
• Støvseparatorer i opsamlingssystemer.
• Transportmekanismer i logistikcentre.
• Kølekredsløb i fødevareforarbejdning.
• Bearbejdningscentre til tung spåntagning.

Elektrisk motor med 3000 omdr./min., klar til anvendelse uden forsinkelse

I miljøer, hvor forbrug, tilgængelighed og serviceindgreb overvåges nøje, er denne elektriske motor med 3000 omdr./min. en løsning til projekter med høje krav til kontinuerlig pålidelighed. Den er særligt velegnet, hvor drevet skal arbejde stabilt, udnytte energien effektivt og følge en tydelig servicestrategi. Ved bestilling kan installationen planlægges, så stilstandstiden minimeres, og produktionsstarten fremskyndes.
