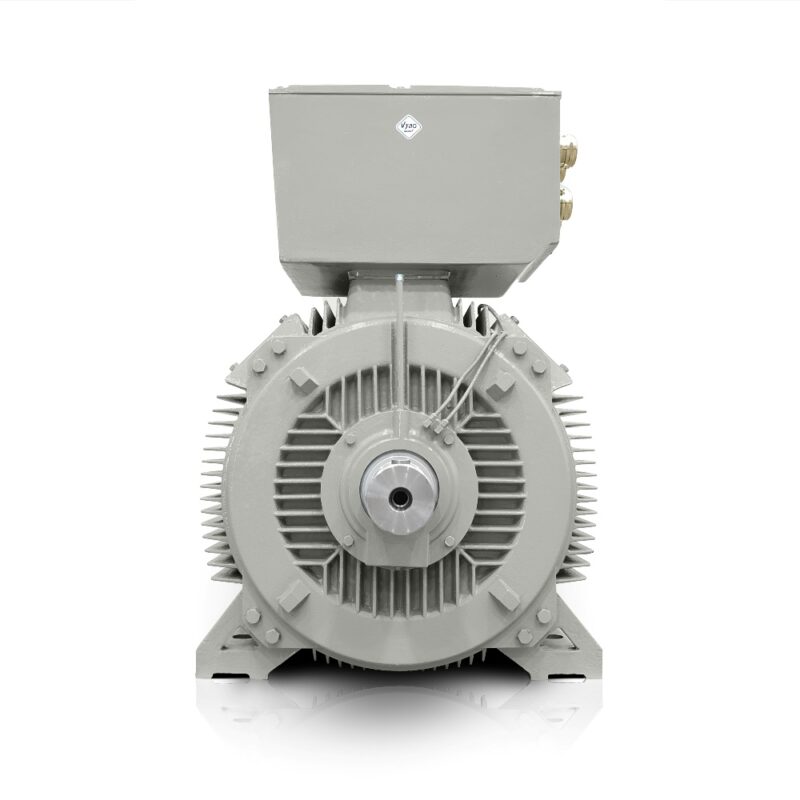

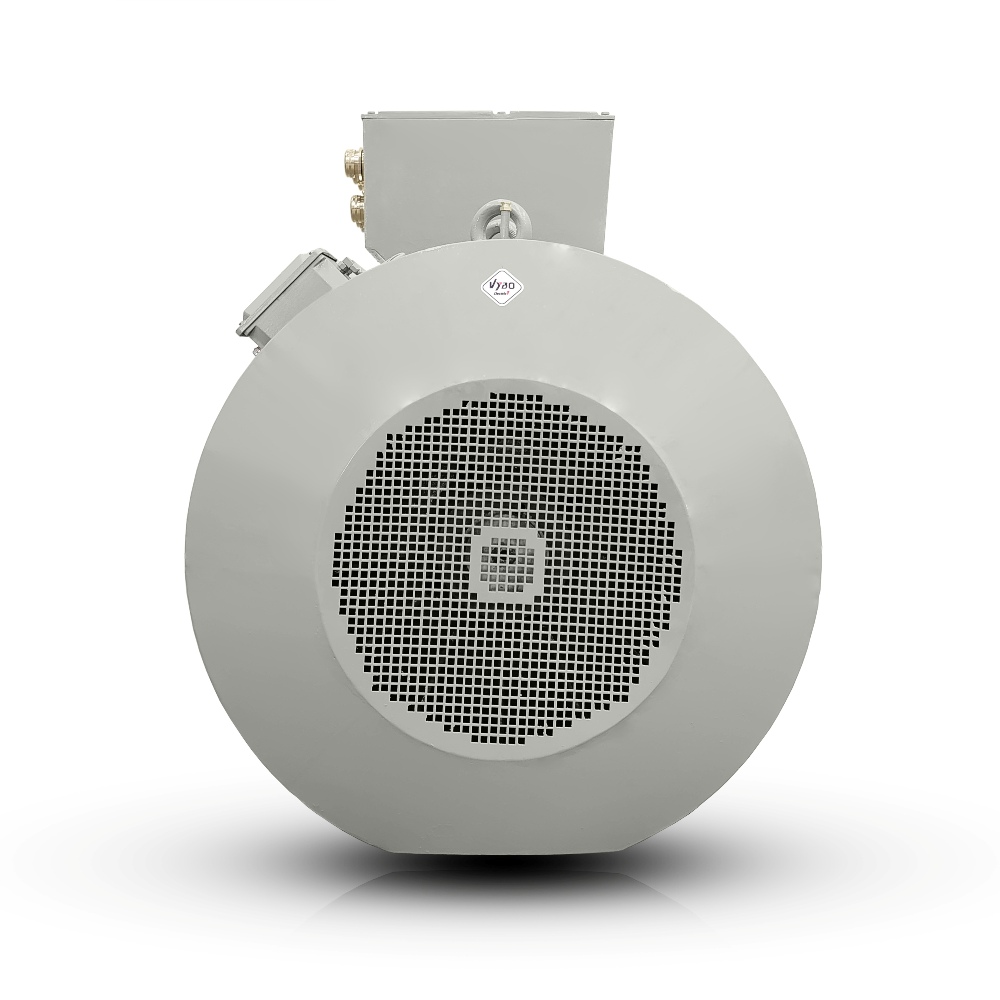

Elektrisk motor 355 kW, 742 omdr./min., 400/690 V, H17RL 400X1-8

H17RL 400X1-8 er en trefaset industrimotor med en effekt på 355 kW, konstrueret til driftsmiljøer, hvor pålidelig energioverførsel og stabil drift under kontinuerlig belastning er afgørende. I segmentet for drev til store teknologiske systemer leverer denne 700 omdr./min. elektriske motor kompakt effekt til enheder med begrænset plads, samtidig med at den bevarer reservekapacitet til processer med højt drejningsmoment. VYBO Electric-modellen er derfor velegnet til fabriksoperatører og OEM-producenter, der har brug for en motor, som er klar til integration i krævende linjer og enheder.

Konceptet for denne serie bygger på princippet om, at effekt ikke kræver unødigt stor installationsplads. Rammestørrelsen på 400 mm muliggør en fornuftig tilslutning til gearsystemer, pumpeenheder eller mekaniske drev med højere inerti. Ved en mærkehastighed på 742 omdr./min. opfører motoren sig forudsigeligt, selv i anvendelser hvor jævn start og stabilitet under belastning er vigtige. I praksis betyder det, at drivsystemet får en bevægelseskilde, der kan indbygges i større systemer uden unødvendige kompromiser med kabinetpladsen eller grundrammens design.

Kompakt effekt til industrielle drev med højere inerti

Det høje mærkedrejningsmoment på 4569 Nm giver motoren mulighed for at starte og arbejde i anvendelser med større mekanisk modstand. Et startmomentforhold på 120 % og et kipmoment på 200 % understøtter anvendelse, hvor drevet forventes at håndtere dynamiske belastningsændringer. Startstrømmen på 650 % angiver desuden en driftsbetingelse, som konstruktøren skal tage højde for gennem en passende elektrisk dimensionering af hele systemet.

For OEM-producenter er det vigtigt, at den asynkrone kortslutningsmotor forbliver mekanisk enkel at integrere og samtidig reagerer godt på gentagne driftscyklusser. Det massive rotorbur i aluminium er valgt, så motoren kan modstå langvarig anvendelse i tung industri eller procesindustrien uden unødvendige servicekrav. Med en virkningsgrad på 95,4 % reduceres tabene også, hvilket i kontinuerlige processer er vigtigt for den termiske stabilitet og de samlede driftsomkostninger.

Robust støbejernskonstruktion til krævende produktionsdrift

Den robuste støbejernskonstruktion giver et solidt fundament for udstyr, der arbejder i kontinuerlige skift og udsættes for vibrationer, pludselige belastningsændringer og lange driftsintervaller. Kombineret med isolationsklasse F og temperaturstigning B er motoren forberedt til langvarig anvendelse i miljøer, hvor der forventes termisk reserve og stabilitet i viklingen fra drevet. 6326C3-lejer på både DE- og NDE-siden understøtter løbenøjagtighed og længere levetid i enheder med højere mekaniske belastninger.

Med motorer i denne klasse er den samlede enheds adfærd under den faktiske procesbelastning også afgørende. En vægt på 3410 kg betyder i praksis betydelig strukturel stabilitet, når motoren forbindes med maskiner med høj dynamik. Inertimomentet GD² 56,000 kg·m² og den eksterne startinerti 466,000 kg·m² er relevante værdier ved konstruktion af systemer med akselkoblinger, gearkasser og tungere arbejdselementer. Ved ordrer til store fabrikker er det desuden vigtigt, at VYBO Electric anvender processer, som er dækket af ISO-certifikater, hvilket gør det lettere at inkludere motoren i standardiserede projekter.

Valg af spænding til forskellige netforhold

En forsyningsspænding på 400 V / 690 V muliggør fleksibel konstruktion efter nettet, startmetoden og den ønskede driftstilstand. Denne trefasede elektriske motor kan tilpasses projekter, som også skal anvende yderligere spændingsniveauer i den tekniske løsning, især i kombination med tavler og frekvensomformere i tung industriel praksis. Resultatet er enklere integration i teknologiske systemer, som ofte er konstrueret til en lang livscyklus og minimale indgreb i den mekaniske del.

H17RL Compact PRO-modellen er derfor også velegnet, hvor der anvendes forskellige strømforsyningsstandarder i det samme anlæg. En sådan løsning forkorter projektforberedelsen og forenkler implementeringen i både nye og moderniserede linjer. For operatøren betyder det færre ændringer på udstyrsniveau og større fleksibilitet ved valg af drevkonfiguration.

700 omdr./min. elektrisk motor til tunge procesanvendelser

Denne effektklasse anvendes, hvor der skal leveres et stabilt drejningsmoment, samtidig med at drevets samlede dimensioner holdes på et rimeligt niveau. Motoren bruges derfor i brancher, hvor der forventes kontinuerlig drift, høj belastningskapacitet og præcis dimensionering af systemet. For både konstruktører og vedligeholdelsesteams er det vigtigt, at grundkonstruktionen understøtter lange serviceintervaller og forudsigelig driftsadfærd.

• Hovedmøller til forarbejdning af bulkmaterialer.
• Store transportlinjer i cementproduktion.
• Kompressorenheder til procesluft.
• Pumpeenheder til vandværker og industrielle kredsløb.
• Knusere og sorteringsudstyr til forarbejdning af tunge materialer.
• Ventilatorenheder til udsugning og procesventilation.

VYBO Electric og servicefunktioner til langsigtet driftssikkerhed

Til projekter, hvor temperaturen i viklinger og lejer overvåges, fås tilbehør i form af 6xPT100 i viklingen, 1xPT100 i NDE-lejet, 1xPT100 i DE-lejet, en antikondensvarmer og 3xPTC-termistor. Sådant udstyr hjælper med at holde driften under kontrol, især i miljøer med højere luftfugtighed, hyppige starter eller krav om præcis overvågning af den termiske tilstand. For vedligeholdelsesteams betyder det bedre diagnostik og hurtigere reaktion på belastningsændringer.

Den asynkrone kortslutningsmotor i H17RL Compact PRO-serien giver en løsning, der er velegnet til både moderniseringer og nye teknologiske systemer. Her kombinerer VYBO Electric robust mekanik, egnede elektriske parametre og praktiske overvågningsmuligheder i et produkt, der opfylder kravene fra store fabrikker. Benyt tilbuddet, og bring dit drev mod stabil ydeevne, der understøtter lang og pålidelig drift.
