Trefaset elektrisk motor: H17RL-355X3-8 315KW 400V/690V 50HZ

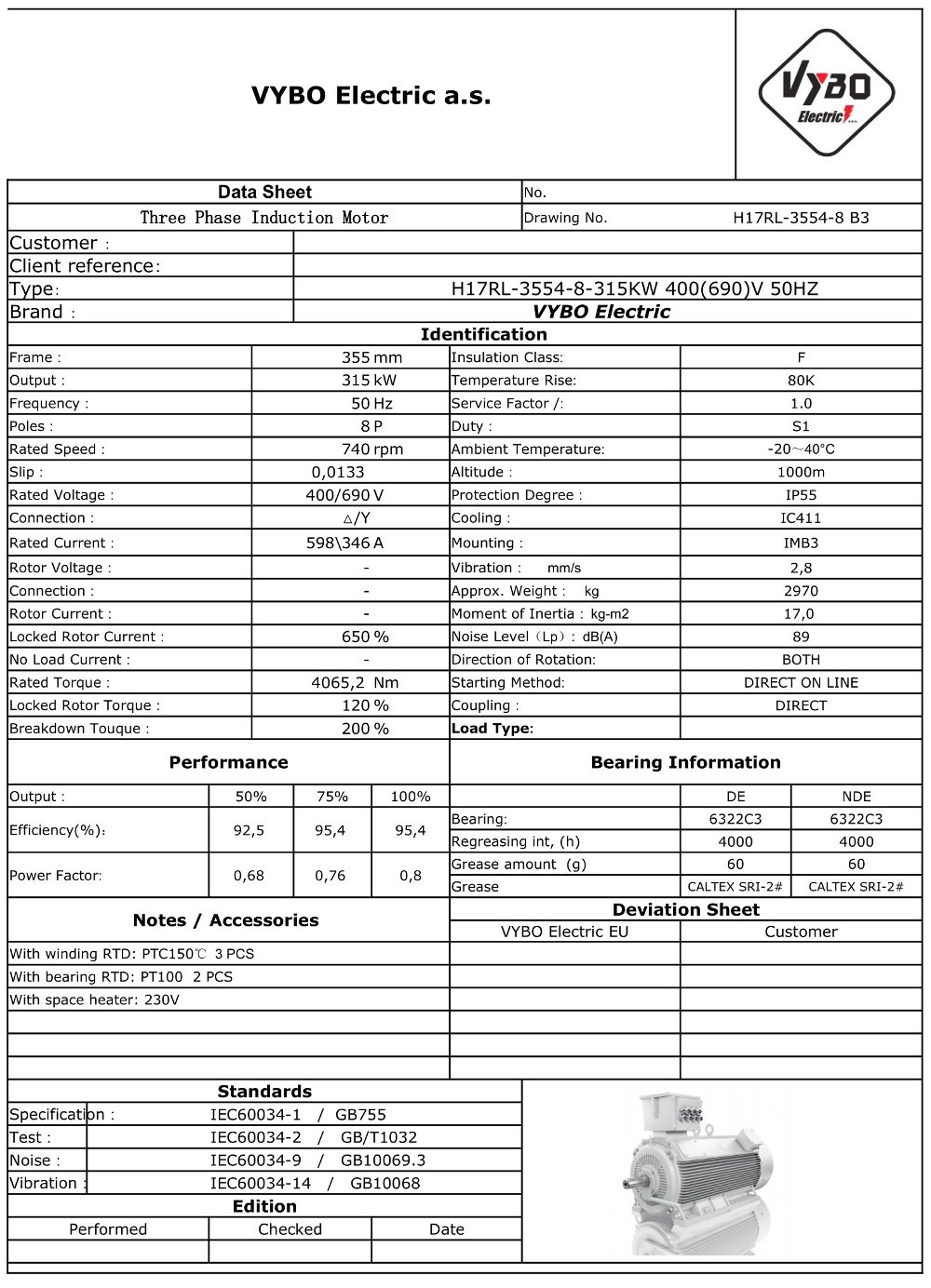

| Grundlæggende tekniske data | |
| Motortype | H17RL 355X3-8 |
| Nominel effekt (kW) | 315 |
| Byggestørrelse (mm) | 355 |
| Antal poler | 8 |
| Nominelt omdrejningstal (omdr./min.) | 740 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 400/690 |
| Tilslutning | D/Y |
| Mærkestrøm 400 V (A) | 599 |
| Mærkestrøm 690 V (A) | 347 |
| Virkningsgrad ved 100 % belastning (%) | 95,2 |
| Effektfaktor ved 100 % belastning | 0,80 |
| Start- og momentkarakteristik | |
| Nominelt moment (Nm) | 4065 |
| Forhold for startmoment (LRT/RLT) i % | 120 |
| Forhold for kipmoment (BDT/RLT) i % | 200 |
| Forhold for startstrøm (LRA/RLA) i % | 650 |
| Eksternt starttræghedsmoment (kg·m²) | 415 |
| Træghedsmoment GD² (kg·m²) | 40,6 |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Prøvning | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3 (andre udførelser på forespørgsel) |
| Driftstype | S1 |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | DOL, frekvensomformer eller softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Rotorbur | massivt aluminiumskortslutningsbur |
| Klemkassetype | VYBO CB2-LV |
| Driftsbetingelser | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Vægt og overfladefinish | |
| Omtrentlig vægt | 2970 kg |
| Farve | RAL7030 |
| Lakfinish | blank |
| Lejer og smøring | |
| DE/NDE-lejer | 6322C3/6222C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 6 x PT100 i viklingerne | |
| 1 x PT100 i NDE-lejet | |
| 1 x PT100 i DE-lejet | |
| Stilstandsvarmer 230 V | |
| 3 x PTC i viklingerne | |

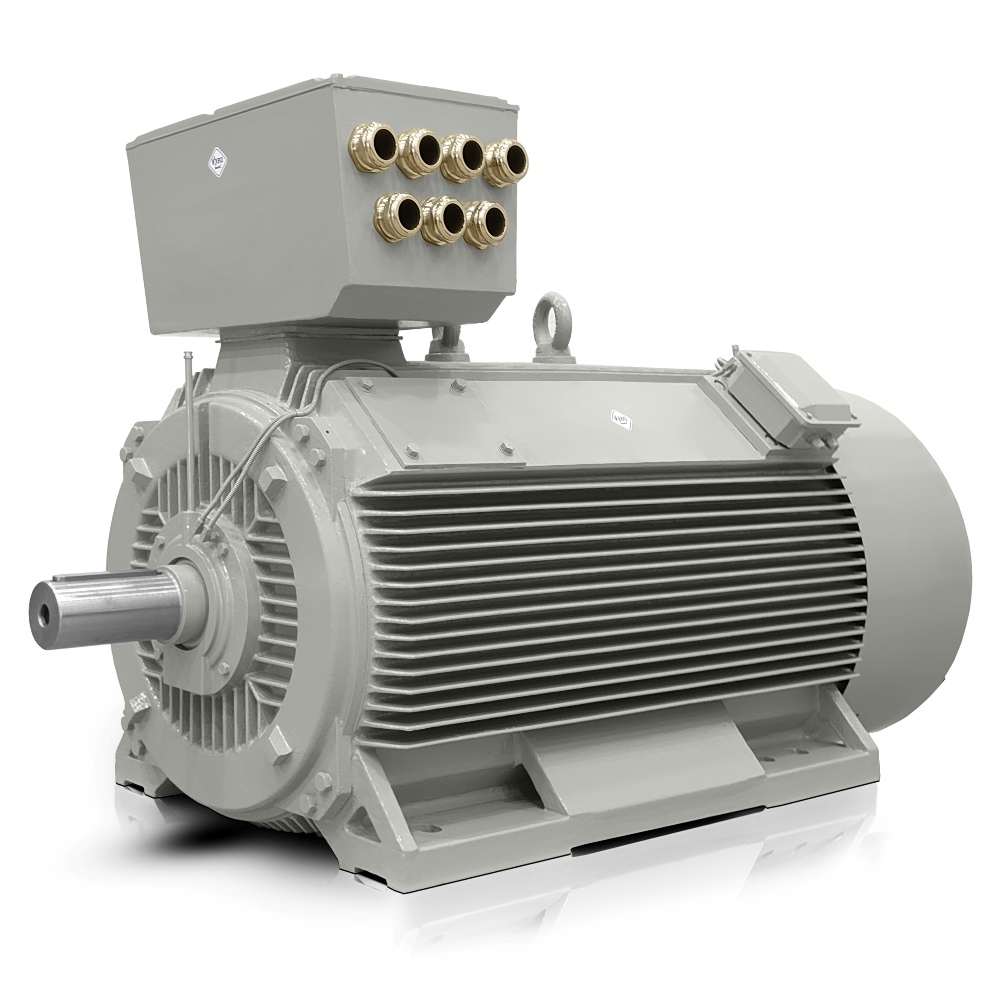

H17RL 355X3-8 er konstrueret til driftsmiljøer, der har brug for kompakt effekt uden unødvendige krav til pladsen i maskinrummet. Denne 8-polede elektriske motor med en effekt på 315 kW og en ramme på 355 mm giver stabil drift til store teknologiske systemer, hvor kontinuitet, holdbarhed og præcis integration i et eksisterende drev er afgørende. VYBO Electric leverer den som en løsning til krævende industrielle anvendelser, der kræver en pålidelig elektrisk motor under langvarig belastning.
Robust støbejernskonstruktion til kontinuerlig drift
Støbejernsudførelsen øger den mekaniske modstand og hjælper med at opretholde konstruktionens stabilitet selv ved vibrationer, stødbelastning og lange driftscyklusser. Dette design værdsættes især af operatører af produktionslinjer, som skal minimere nedetid og samtidig bevare en præcis monteringsgeometri i maskinen.
- maskingear i metallurgiske linjer
- knuseenheder i stenforarbejdningsanlæg
- møller i cementfabrikker
- kompressorstationer i store anlæg
- pumpeenheder til procesvand
Kompakt effekt i en 355 mm ramme til store systemer
Takket være forholdet mellem effekt og rammestørrelse er motoren velegnet, hvor monteringspladsen er begrænset, men der stadig kræves højt drejningsmoment. Denne tilgang forenkler konstruktionen af OEM-enheder, modulære linjer og udskiftninger ved modernisering af ældre drev, hvor de oprindelige installationsmål skal bevares.
- ekstrudere i plastproduktion
- blandeudstyr i den kemiske industri
- ventilationsenheder til industrihaller
- båndtransportører med høj inerti
- enheder til opviklere i papirmaskiner
Valg af frekvens til drift ved 50 og 60 Hz
Til internationale projekter er det en fordel, at denne lavspændingselektriske motor kan indbygges i enheder med forskellige driftsstandarder. Det forenkler eksportanvendelser, udskiftningsløsninger og integration i teknologier, der fremstilles til flere markeder samtidig.
- turbokompressorenheder
- blandere i fødevareforarbejdningsteknologier
- centrifugalseparatorer
- tunge opviklingssystemer
- drev til minedriftstransportører
Energieffektivitet og driftssikkerhed
En virkningsgrad på 95,2 % understøtter energieffektiv drift under kontinuerlig belastning, hvilket er vigtigt i anlæg med høj timeudnyttelse. Ved et mærkedrejningsmoment på 4065 Nm og en mærkehastighed på 740 omdr./min. opretholder motoren et stabilt indgreb selv i driftstilstande, hvor belastningen varierer over lange perioder.
- ventilatorstationer til kølekredsløb
- roterovne i materialeforarbejdning
- hydrauliske kraftenheder til store presser
- briketteringspresser
- røggasventilatorer i cementfabrikker
Overvågning af lejer og vikling til planlagt vedligeholdelse
Tilgængeligt tilbehør muliggør mere præcis overvågning af de termiske forhold i viklingen og lejeknudepunkterne. Det hjælper serviceteams med at planlægge indgreb efter den faktiske tilstand og reducere uplanlagt nedetid. VYBO Electric-løsningen passer derfor til driftsmiljøer, der styrer vedligeholdelsen på grundlag af data.
- PT100 i viklingen
- PT100 i NDE-lejet
- PT100 i DE-lejet
- antikondensvarmer
- PTC-termistor
For både OEM-producenter og store fabrikker er denne lavspændingselektriske motor forberedt som en robust drevplatform med fokus på levetid, serviceovervågning og nem integration i teknologiske systemer. Benyt tilbuddet, og vælg en motor, der hjælper med at holde produktionen kørende i et stabilt tempo.
