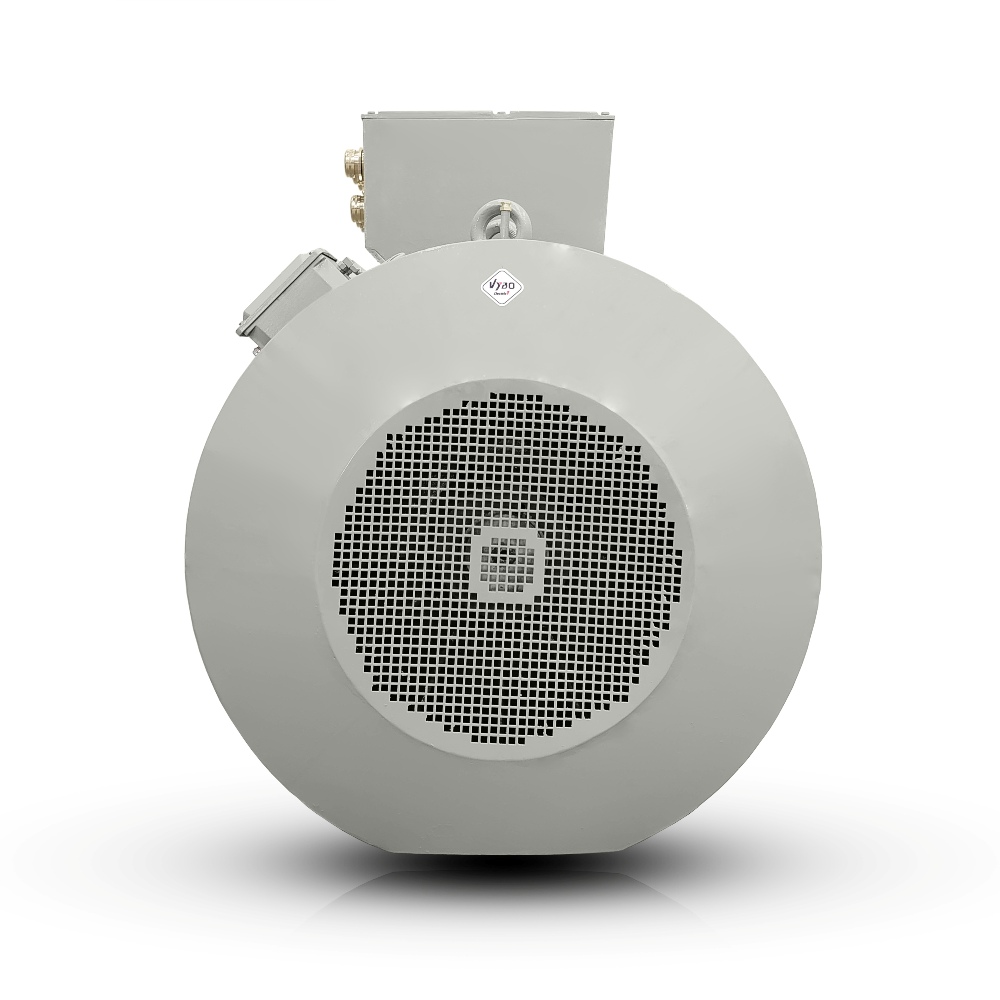

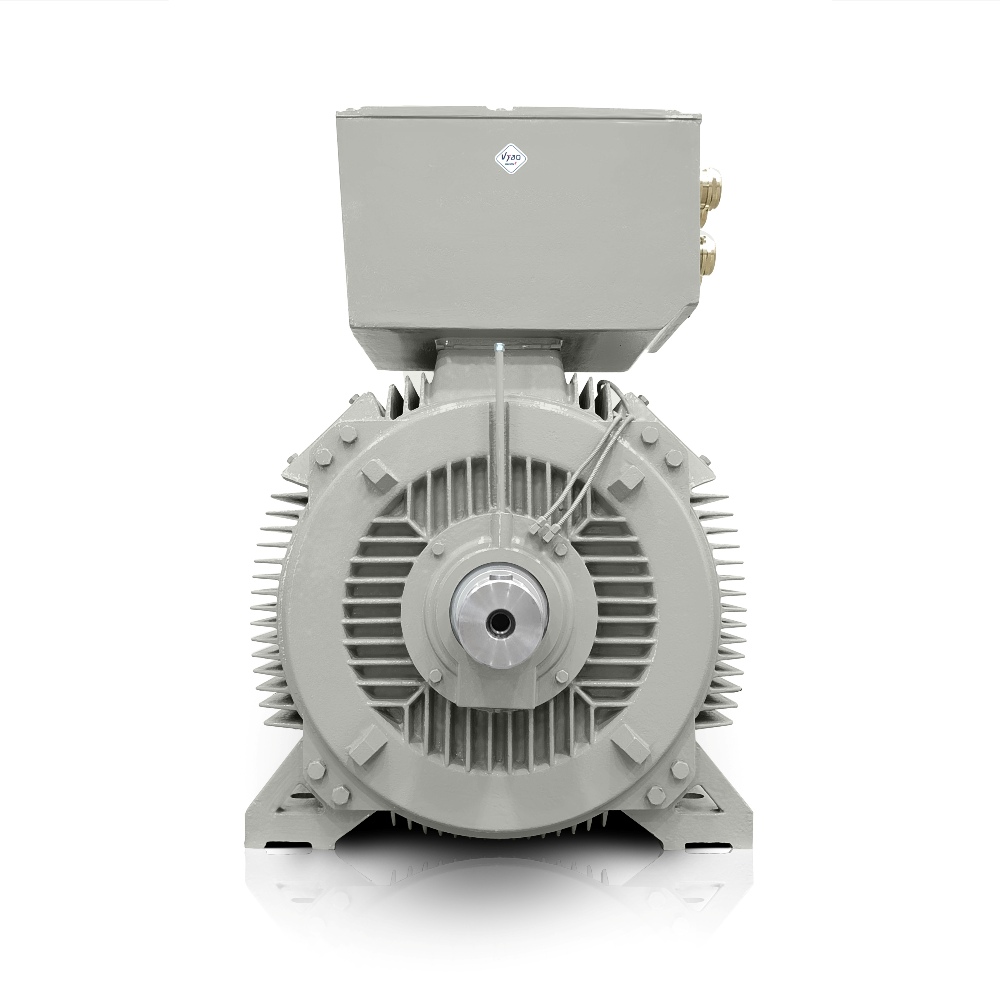

Elektrisk motor 315 kW, 990 omdr./min., 400/690 V, H17RL 355X1-6

Elmotor på 900 omdr./min. med høj effekttæthed til industrielle linjer

H17RL 355X1-6 tilfører høj effekttæthed til anlæg, hvor hver centimeter installationsplads og hver kilowatt anvendelig effekt tæller. Som elmotor på 900 omdr./min. er den konstrueret til drev, der skal bevare stabil drift under kontinuerlig belastning og samtidig passe ind i en begrænset monteringsramme. I praksis betyder det færre kompromiser ved dimensionering af drevteknologien og lettere integration i store teknologiske systemer.

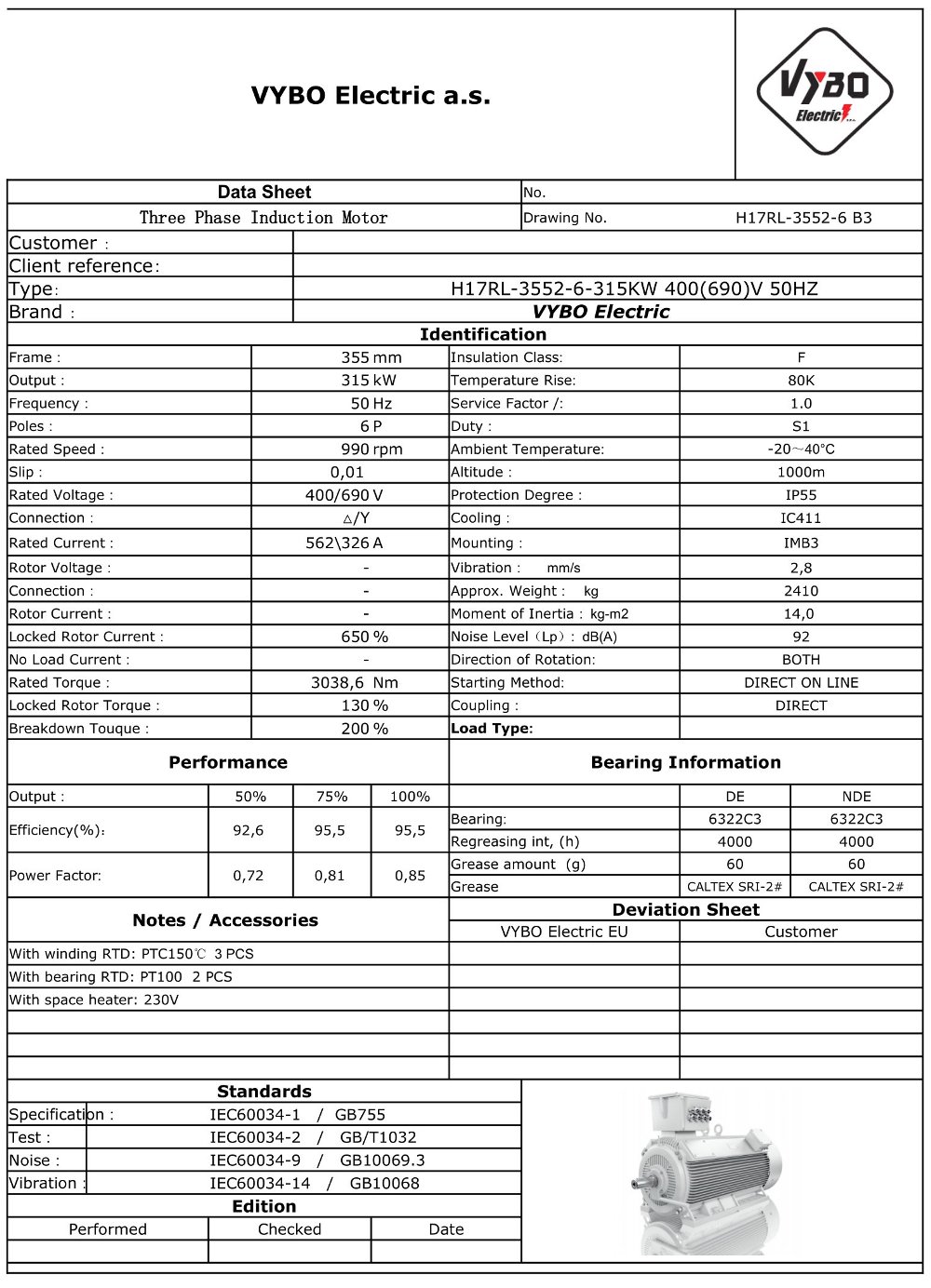

Med en effekt på 315 kW og en hastighed på 990 omdr./min. er motoren velegnet, hvor en trefaset elektrisk motor forventes at overføre energien jævnt til et gear, en pumpe eller en procesenhed. For fabriksoperatører er det vigtigt, at den kompakte effekt hjælper med at spare plads i maskinrummet uden at svække reserven til starter og langvarig belastning.

Kompakt effekt ved 355 mm akselhøjde for at spare plads

En akselhøjde på 355 mm giver konstruktører større frihed ved placering af drevet i teknologier, hvor serviceadgang og kabelføring er lige så vigtige som selve effekten. En lavspændingsmotor af denne type er velegnet til enheder, der kræver pålidelig start, rimeligt pladsbehov og let kontrollerbar drift. Set fra OEM-producenter af store teknologiske systemers perspektiv er det også en fordel, at én motorplatform kan dække flere projektvarianter.

Et nominelt drejningsmoment på 3039 Nm understøtter start og drift under belastning i applikationer, hvor hastighedsudsving ikke kan tolereres. Et startmoment på 130 % og et maksimalt moment på 200 % hjælper med dynamisk at bryde belastningen løs, mens en startstrøm på 650 % skal medregnes ved dimensioneringen af strømforsyning og beskyttelseskomponenter. Denne type trefaset elektrisk motor er derfor velegnet til projekter, der er baseret på præcist styret start og stabil drift.

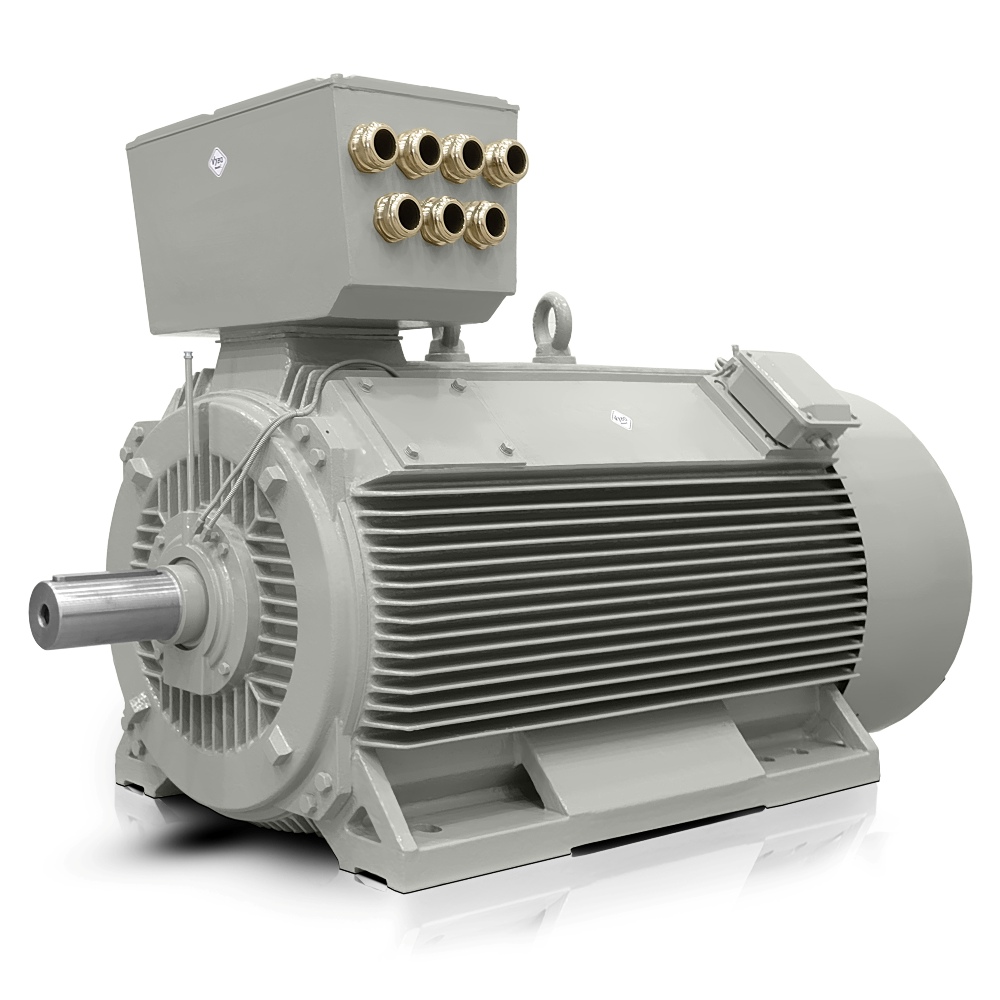

Robust støbejernskonstruktion for lang levetid

Den robuste støbejernskonstruktion øger motorens mekaniske modstandsdygtighed over for vibrationer, stødbelastninger og langvarig drift i krævende miljøer. Kombineret med isolationsklasse F og temperaturstigning B bevarer motoren stabile driftsegenskaber selv ved højere arbejdsbelastninger. For vedligeholdelsen betyder det færre uplanlagte indgreb og bedre forudsigelighed af serviceintervallerne.

I industrien er denne tilgang særlig effektiv, hvor mulighederne for at standse motoren er begrænsede. VYBO Electric producerer i overensstemmelse med ISO-certifikater, hvilket understøtter reproducerbare produktionsprocesser og pålidelige leverancer til projekter med faste tidsplaner.

Valg af 400/690 V forenkler integration i distributionssystemer

Muligheden for at vælge spænding forenkler tilslutningen til forskellige typer distributionssystemer og startordninger. Værdier på 400/690 V gør det muligt for konstruktører at tilpasse motoren til anlæggets infrastruktur uden unødvendige ændringer i den eksisterende elinstallation. For store fabrikker er dette praktisk ved moderniseringer, hvor nyt udstyr skal tilsluttes et kørende system med minimal indvirkning på produktionen.

En virkningsgrad på 96,1 % og en effektfaktor på 0,85 hjælper med at holde driften økonomisk fornuftig selv ved lang daglig anvendelse. I drevteknologi med mange driftstimer afspejles denne parameter i forbruget og den termiske belastning af hele enheden. Det gør motoren egnet til anlæg, der overvåger både energiomkostninger og processtabilitet.

Lejer og rotor til stabil kontinuerlig drift

Det massive rotorbure i aluminium understøtter holdbarheden under starter og gentagen belastning. DE 6322C3- og NDE 6222C3-lejer danner grundlag for afbalanceret drift, hvilket er vigtigt under lange produktionscyklusser og ved tilslutning til tungere teknologiske systemer. En ekstern startinerti på 310.000 kg·m² og et GD²-inertimoment på 38.400 kg·m² skal medregnes ved dimensioneringen af det komplette system, så drevet arbejder uden uønskede dynamiske stød.

Industrielle anvendelser, hvor elmotoren på 900 omdr./min. fungerer godt

Motoren anvendes i følgende industrielle applikationer:

• Knuse- og sigteanlæg til aggregater i stenforarbejdningsvirksomheder.
• Drev til blandeenheder i cementproduktionslinjer.
• Drænpumper til minedrifts- og forarbejdningssystemer.
• Ventilationssystemer til store teknologiske haller.
• Kompressorer og blandere i kemiske produktionsprocesser.
• Transportbånd i metallurgiske linjer og emballagelinjer.

En vægt på 2410 kg svarer til en løsning, der installeres på stift dimensionerede fundamenter og monteringsrammer. For både OEM-producenter og anlægsoperatører er det vigtigt, at en sådan trefaset elektrisk motor kan understøtte processen uden hyppige kompromiser mellem plads, effekt og serviceadgang.

VYBO Electric til projekter, der kræver pålidelig ydelse

VYBO Electric fokuserer på applikationer, hvor motoren skal kunne modstå daglig industriel belastning, planlagte stop og idriftsættelse af nye produktionssystemer. H17RL 355X1-6 er derfor velegnet som grundlag for projekter, der kræver kompakt effekt, stabil drift og en teknisk løsning, som er forberedt til langvarig anvendelse i krævende drevteknologi.

Kontakt os.
