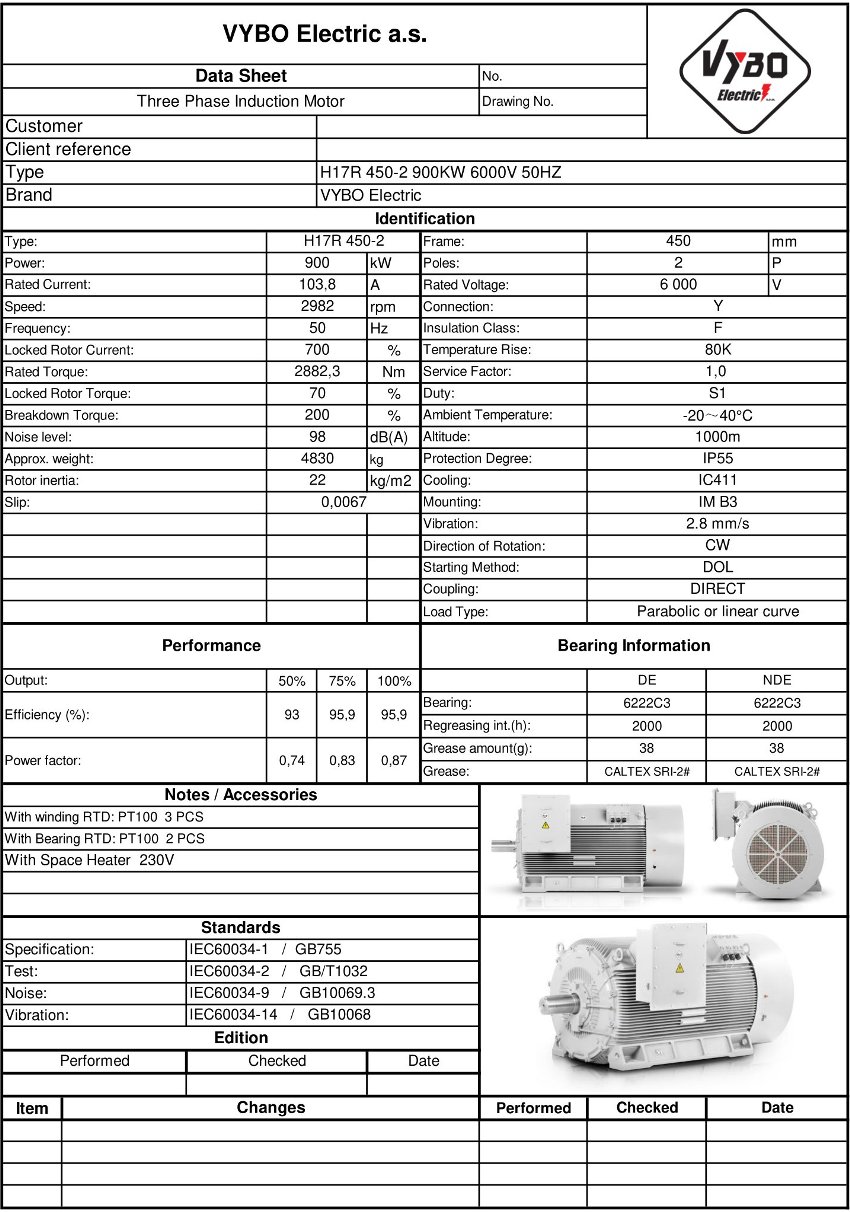

Højspændings elektrisk motor 900 kW, 2988 omdr./min., 6 000 V, H17R-450-B-2-6

H17R-450-B-2-6 leverer høj effekttæthed til drivsystemer, der skal arbejde stabilt selv ved langvarig belastning. Denne elektrisk motor med 2900 omdr./min. med en effekt på 900 kW er konstrueret til at give reserve ved start, stationær drift og gentagen belastning i industriel drift uden unødvendige stop. I praksis er dette en løsning til udstyr, hvor produktionskontinuitet, servicetilgængelighed og evnen til at overføre effekt til applikationer med høje krav til driftssikkerhed er afgørende.

Til store processystemer er en kompakt 6000 V elektrisk motor vigtig, fordi den gør det muligt at udnytte den fulde effekt selv der, hvor plads, strømforsyning og installationsgrænseflader skal håndteres præcist. Konstruktionen afspejler både erfaring med HV-elektriske motorer og kravene til en 2-polet elektrisk motor, der arbejder ved højt omdrejningstal uden at miste driftssikkerhed. En akselhøjde på 450 mm understøtter integration i eksisterende rammer og forenkler dimensioneringen af drevet i projekter, hvor hver centimeter tæller.

Elektrisk motor på 2900 omdr./min. til kontinuerlig drift af produktionslinjer

Dette omdrejningstal passer til applikationer, der kræver direkte effektoverførsel til pumper, kompressorer og procesenheder. Takket være H17R Compact PRO-HV-konstruktionen kan motoren stabilt opfylde kravene til langvarig drift inden for metallurgi, kemisk forarbejdning og energisektoren. Fra operatørens synspunkt er enkel tilslutning til drevet også vigtig, fordi industrielle linjer ofte arbejder i et regime, hvor ethvert stop straks medfører omkostninger.

Kobberrotor med lang levetid i tung industri

Kobberlegeringen i rotoren hjælper med at begrænse tab og forbedrer den termiske modstand ved gentagne starter. Det er en fordel, hvor motoren udsættes for belastningsudsving, støv, temperaturændringer eller lange driftsperioder ved højere ydelse. Kombineret med en virkningsgrad på 96,3 % og en effektfaktor på 0,9 hjælper denne konstruktion med at gøre driften mere økonomisk, selv hvor hver kilowatt-time påvirker omkostningerne for hele linjen.

• En mærkestrøm på 100,4 A understøtter dimensioneringen af strømforsyningen i projektfasen.
• Et mærkeomdrejningstal på 2988 omdr./min. svarer til hurtige teknologiske drivsystemer.
• Et mærkemoment på 2877 Nm giver sikker start og drift under belastning.
• En vægt på 4800 kg giver konstruktionen stabilitet ved fast installation.
• Et rotortræghedsmoment på 6,200 kg·m² hjælper ved dynamiske ændringer.

Valg af spænding til fleksible HV-elektriske motorer

Muligheden for at tilpasse spændingsniveauet hjælper både ved moderniseringsprojekter og nye projekter, hvor integrationen dimensioneres efter den eksisterende infrastruktur. For operatører betyder en 6000 V elektrisk motor færre ændringer i tavleanlæg og bedre koordinering med transformeringen i anlægget. Der findes løsninger til 3 300 V, 6 000 V, 10 000 V og 11 000 V, så drivsystemets design kan tilpasses de konkrete krav til net og teknologi.

Beskyttelse af vikling og lejer for længere serviceintervaller

Tilgængelig temperaturmåling i både viklingen og lejeskjoldene understøtter overvågning af driftsforholdene i realtid. Antikondensvarmeren hjælper under stilstand, når fugtens påvirkning af isoleringen skal begrænses. I praksis værdsættes dette i anlæg med uregelmæssige driftsmønstre, hvor motoren ofte skifter mellem belastning og standby.

Typiske anvendelser omfatter kompressorstationer, centrifugalpumper til kølevand, ventilatorer til ovnudsugningssystemer, blandere i den kemiske industri, transportbånd til malm, møller til knusning af råmaterialer, valsestande, vakuumpumper, blæsere til forbrændingsprocesser, gearbaserede pressedrev, blandebeholdere i cementproduktion, gasrensningsudstyr og hovedprocesenheder i raffinaderier. I hvert af disse tilfælde er en stabil trefaset elektrisk motor afgørende, som kan klare langvarig belastning og samtidig er nem at integrere i anlæggets vedligeholdelse.

VYBO Electric er blandt de største virksomheder i sin sektor i Centraleuropa og bygger denne position på langvarige leverancer til store industrielle systemer. Til projekter med modernisering af drev, udskiftning af en ældre maskine eller en ny HV-tilslutning er denne motor forberedt til at opfylde kravene til teknisk disciplin og driftsmæssig tilgængelighed. H17R-450-B-2-6 er derfor en løsning til anlæg, der har brug for pålidelig ydelse i et kompakt design med fokus på lang drift uden unødvendige stop.

Hvor en kompakt 6 kV-motor forenkler integrationen

Inden for energi, metallurgi, vandforvaltning og råmaterialeforarbejdning skal plads, serviceadgang og kompatibilitet med den eksisterende strømforsyning ofte håndteres. Her bliver fordelen ved H17R Compact PRO-HV-konstruktionen tydelig, fordi den kombinerer høj ydelse med fornuftige installationskrav. Hvis du har brug for at drøfte en passende tilslutning, serviceomfang eller en erstatningsløsning til et eksisterende drev, så kontakt os.
