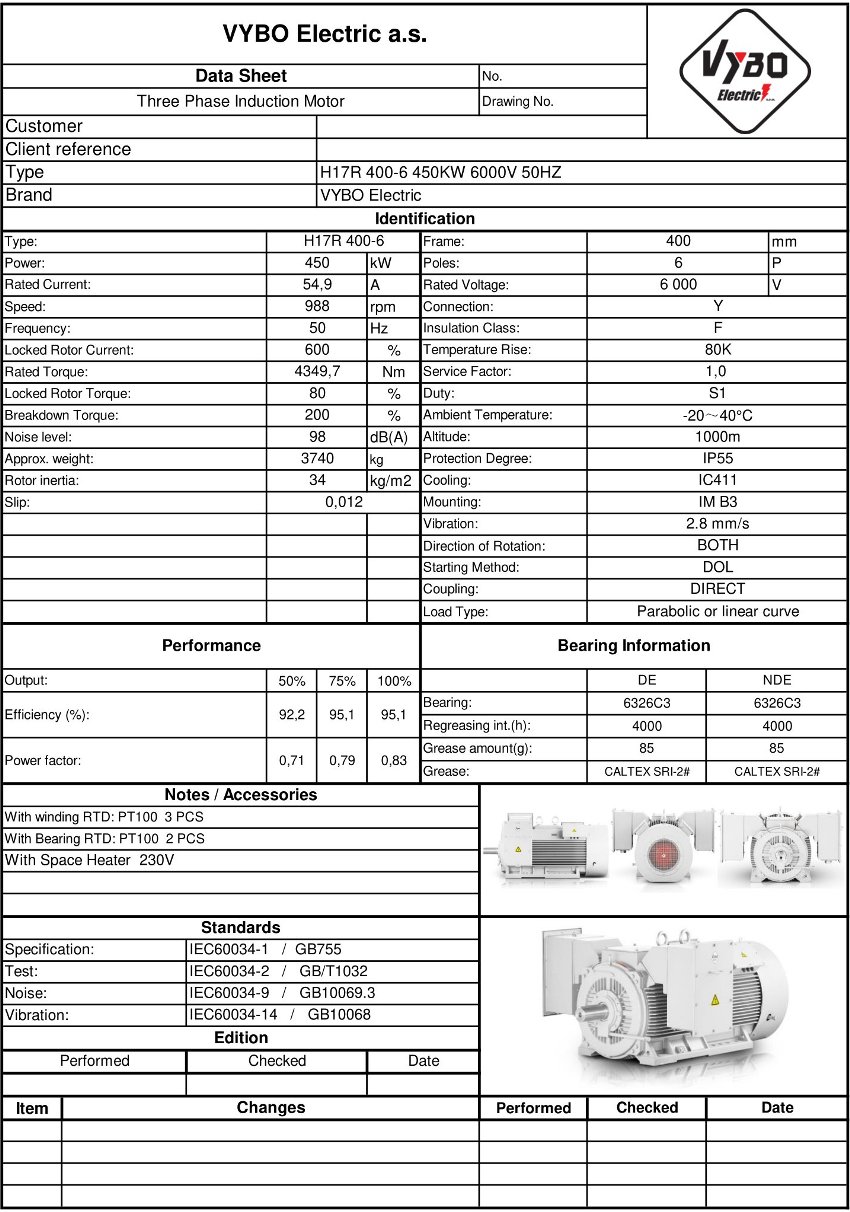

Trefaset elektrisk motor: H17R-400-6 450KW 6000V 50HZ
| Grundlæggende tekniske data | |
| Motortype | H17R 400-6 |
| Mærkeeffekt (kW) | 450 |
| Rammestørrelse (mm) | 400 |
| Antal poler | 6 |
| Mærkehastighed (omdr./min.) | 988 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 6 000 |
| Tilslutning | Y |
| Mærkestrøm (A) | 53,5 |
| Virkningsgrad ved 100 % belastning (%) | 95,7 |
| Effektfaktor ved 100 % belastning | 0,85 |
| Start- og momentkarakteristik | |
| Mærkemoment (Nm) | 4350 |
| Forhold for fastlåst rotormoment (LRT/RLT) | 1,1 |
| Forhold for maksimalt moment (BDT/RLT) | 2,3 |
| Forhold for fastlåst rotorstrøm (LRA/RLA) | 6,1 |
| Rotorens inertimoment (kg·m²) | 12,5 |
| Tilbehør | |
| 6 x PT100 i viklingen | |
| 1 x PT100 i NDE-lejet | |
| 1 x PT100 i DE-lejet | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsudførelse | IM B3 (andre udførelser på forespørgsel) |
| Driftstype | S1 |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | DOL, VFD, softstarter |
| Rotationsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kobberstav |
| Klemkassetype | VYBO CB1-HV |
| Driftsbetingelser | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Vægt og overfladefinish | |
| Omtrentlig vægt | 4110 kg |
| Farve | RAL7030 |
| Lakfinish | blank |
| Lejer og smøring | |
| DE/NDE-lejer | 6326-C3/6326-C3 |
| Smøremiddel | lithiumbaseret, klasse nr. 2 |
Energieffektivitet er afgørende for store drev, især hvor en elektrisk motor på 1000 omdr./min. anvendes i kontinuerlig drift, og hvert effektforbrug afspejles i omkostningerne. modellen H17R 400-B-6-6 med en effekt på 450 kW er konstrueret til fabrikker, hvor driften skal forblive stabil, tabene rimelige og lange produktionscyklusser pålidelige.
IE4 Super Premium-virkningsgrad hjælper med at holde forbruget under kontrol selv ved krævende belastning. I praksis er dette værdifuldt i applikationer som kompressorstationer, procesvandspumper, transportører til bulkmaterialer, møller til råvareforarbejdning, omrørere i produktionslinjer, ventilatorsystemer og ekstrudere i plastforarbejdning. Sådan anvendelse kræver en højspændingsmotor, der kan modstå langvarig belastning uden unødvendige stop.
Elektrisk motor 1000 omdr./min. til krævende drev med lavere tab
I denne effektklasse er drevets mekaniske opbygning også vigtig. Den kompakte 6000 V elektriske motor udnytter pladsen effektivt og gør det lettere at integrere den i både maskinrammen og en eksisterende teknologisk enhed. For OEM-producenter af store enheder betyder det færre kompromiser ved konstruktion af strømfordeling, kapslinger og serviceadgang.
Kompakt 6-polet elektrisk motor i en 400 mm ramme
En akselhøjde på 400 mm hjælper med at holde dimensionskravene under kontrol, også hvor der forventes fuld effekt på begrænset plads. Konstruktionen er egnet til integration i enheder, hvor præcis forbindelse til gear, koblinger og processtyring er vigtig. Kobberbånd i rotorburet understøtter holdbarheden ved start og stabiliteten gennem gentagne driftscyklusser.
- Et mærkemoment på 4350 Nm understøtter jævn acceleration af tunge teknologiske enheder.
- En mærkestrøm på 53,5 A forenkler dimensioneringen af strømforsyning og beskyttelseselementer.
- En effektfaktor på 0,85 hjælper med at udnytte energioverførslen mere effektivt i industriel strømfordeling.
- 6326-C3-lejer på både DE- og NDE-siden er velegnede til stabil drift under krævende forhold.
Avanceret temperaturovervågning til lang drift uden overraskelser
Operatører af store fabrikker har ofte brug for mere end blot, at drevet kører. Avanceret temperaturovervågning via PT100-følere i viklingen og lejerne forenkler overvågningen af maskinens tilstand og hjælper med at registrere afvigelser tidligt, før der opstår et stop. Den suppleres af en antikondensvarmer, som understøtter udstyrets driftsberedskab efter stilstand og ved udsving i omgivelsestemperaturen.
Pålidelighed ved starter, belastning og lange produktionscyklusser
Industrielle teknologier drager også fordel af isolationsklasse F, temperaturstigningsklasse B og en virkningsgrad på 95,7 %, da disse egenskaber hjælper med at holde effekten stabil under langvarig belastning. Et rotortræghedsmoment på 12,5 kg·m² understøtter en afbalanceret startprofil, og et mærkemoment på 4350 Nm giver drevet reserve til processtoppe.
- Et startstrømsforhold på 6,1 % hjælper ved dimensionering af start og beskyttelse.
- Et kipmomentforhold på 2,3 % understøtter brug i processer med variabel belastning.
- Et startmomentforhold på 1,1 % er velegnet til kontrolleret start af teknologiske enheder.
- En vægt på 4110 kg afspejler løsningens robusthed til stationære industrielle applikationer.
Som dokumenteret producent og distributør leverer VYBO Electric løsninger, der passer til de reelle krav i store driftsmiljøer og OEM-projekter. Hvis du har brug for et drev til en teknologisk enhed med fokus på virkningsgrad, stabilitet og overvågning af motorens tilstand, så bestil denne model uden unødig forsinkelse.
