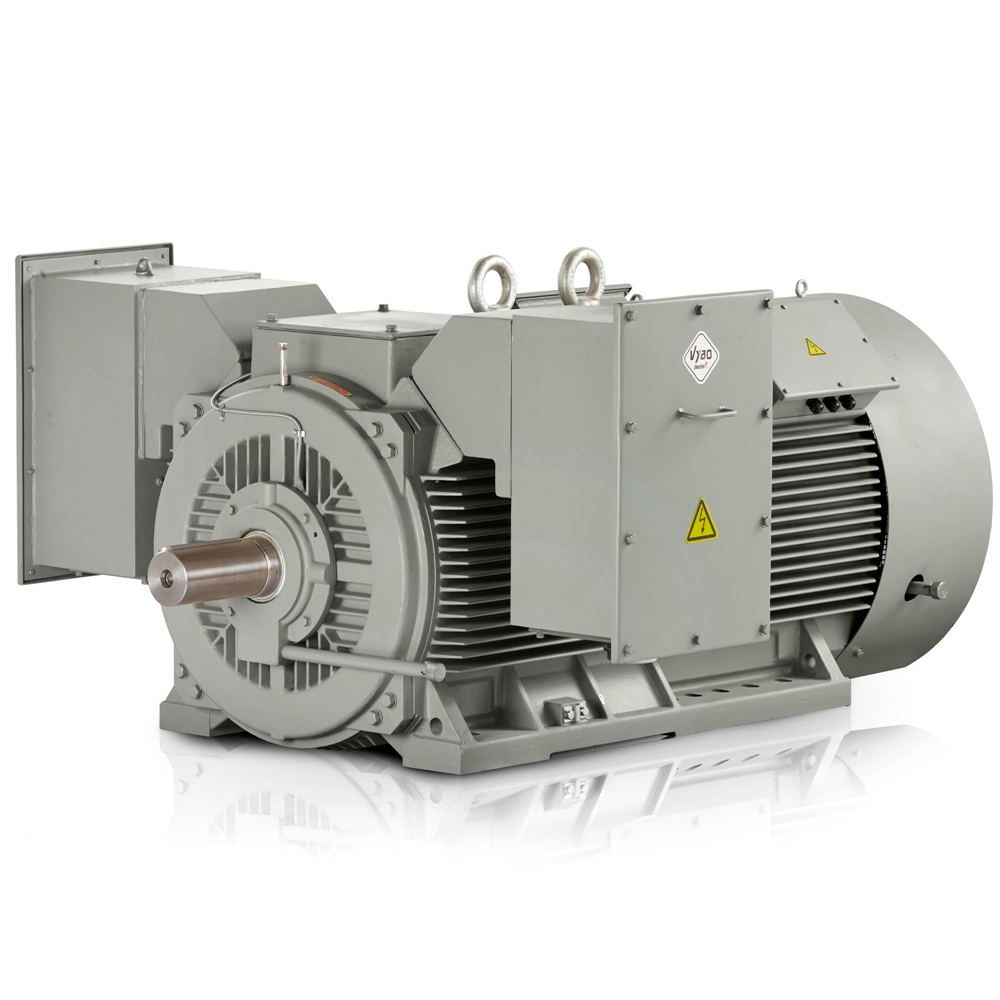

Trefaset elektrisk motor: H17R-355-2 400KW 6000V 50HZ

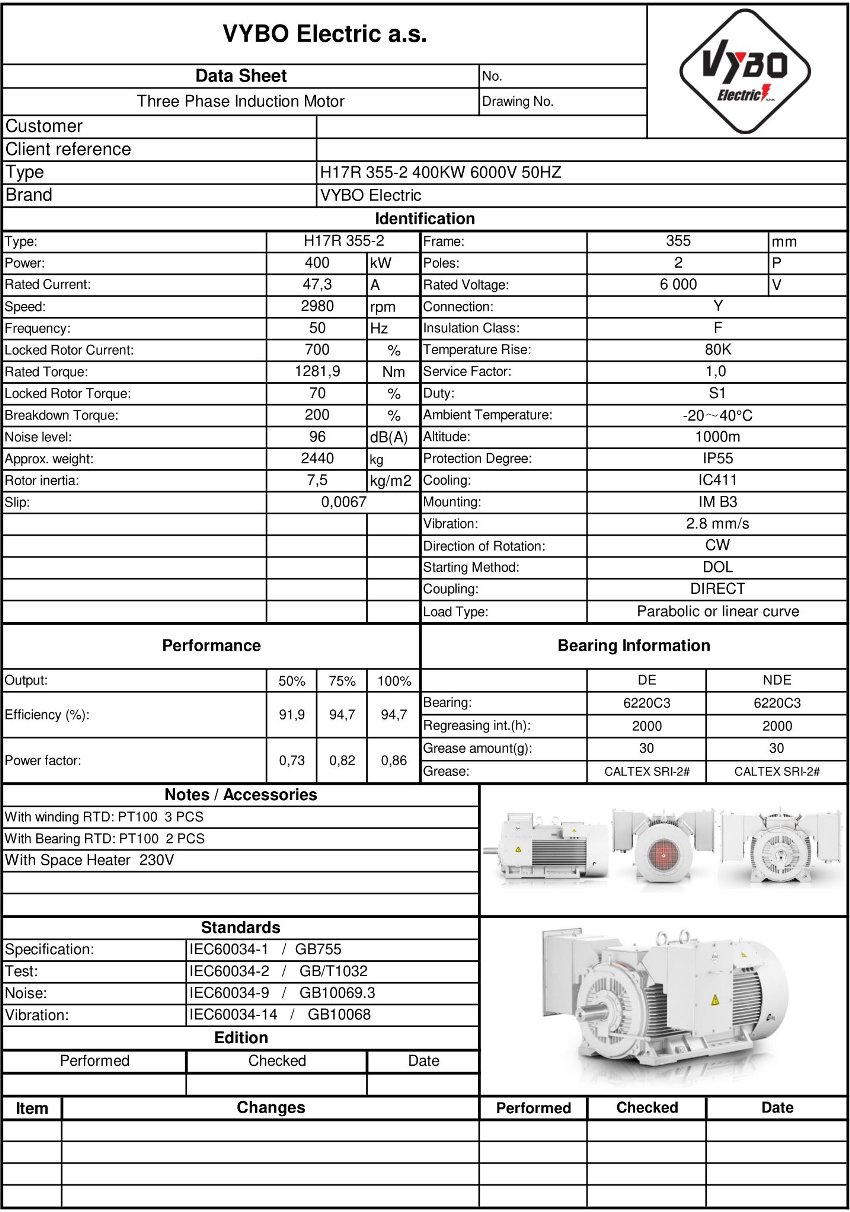

| Grundlæggende tekniske data | |
| Motortype | H17R 355-2 |
| Mærkeeffekt (kW) | 400 |
| Rammestørrelse (mm) | 355 |
| Antal poler | 2 |
| Mærkehastighed (omdr./min.) | 2976 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 6 000 |
| Tilslutning | Y |
| Mærkestrøm (A) | 45 |
| Virkningsgrad ved 100 % belastning (%) | 95,5 |
| Effektfaktor ved 100 % belastning | 0,9 |
| Start- og momentkarakteristik | |
| Mærkemoment (Nm) | 1284 |
| Forhold for fastlåst rotormoment (LRT/RLT) | 0,68 |
| Forhold for maksimalt moment (BDT/RLT) | 2,9 |
| Forhold for fastlåst rotorstrøm (LRA/RLA) | 6,7 |
| Rotorens inertimoment (kg·m²) | 3,5 |
| Tilbehør | |
| 6 x PT100 i viklingen | |
| 1 x PT100 i NDE-lejet | |
| 1 x PT100 i DE-lejet | |
| Antikondensvarmer 230 V | |
| 3 x PTC-termistor | |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsudførelse | IM B3 (andre udførelser på forespørgsel) |
| Driftstype | S1 |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | DOL, VFD, softstarter |
| Rotationsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Rotorbur | kobberstav |
| Klemkassetype | VYBO CB1-HV |
| Driftsbetingelser | |
| Omgivelsestemperaturområde (°C) | -20 til +40 (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Vægt og overfladefinish | |
| Omtrentlig vægt | 3160 kg |
| Farve | RAL7030 |
| Lakfinish | blank |
| Lejer og smøring | |
| DE/NDE-lejer | 6317-C3/6317-C3 |
| Smøremiddel | lithiumbaseret, klasse nr. 2 |
H17R-355-B-2-6 leverer høj effekttæthed til driftsmiljøer, der kræver høj effekt på begrænset plads. En sådan elektrisk motor med 2900 omdr./min. med en effekt på 400 kW er konstrueret til at håndtere langvarig belastning i teknologiske systemer, hvor stabil drift, termisk reserve og hensigtsmæssig tilslutning til den eksisterende elektriske infrastruktur er afgørende. I praksis betyder det færre kompromiser ved dimensionering af drevet og lettere integration i linjer, der kører kontinuerligt.
Kompakt 6000 V elektrisk motor til drev med begrænset installationsplads
I kategorien højspændingsmotorer hører denne model til de løsninger, der kan overføre fuld effekt i en 355 mm ramme uden unødigt at øge installationsarealet. For både OEM-producenter og fabriksoperatører er det praktisk ved modernisering af en pumpestation, et transportknudepunkt eller en blandeteknologi, hvor hver centimeter plads og hver times stilstand tæller. Derfor er en 6000 V elektrisk motor velegnet, hvor effekttæthed og kompakt placering af drevet er vigtigt.
Kobberrotordesign og termisk reserve
Kobberbånd i rotorburet reducerer tab og forbedrer varmeafledningen ved langvarig belastning, hvilket er særligt vigtigt i anlæg med hyppige starter eller svingende belastning. En sådan løsning understøtter en lang levetid for både lejer og vikling, fordi motoren med en passende konstruktion udsættes for mindre termisk belastning. I store fabrikker viser denne forskel sig i mere stabil vedligeholdelsesplanlægning og en lavere risiko for uventede indgreb.
elektrisk motor med 2900 omdr./min. med valg af spænding til forskellige net
Den vigtigste fordel er fortsat muligheden for at tilpasse motoren til et bestemt net uden at ændre drevkonceptet. De tilgængelige spændinger på 3 300 V, 6 000 V, 10 000 V og 11 000 V forenkler anvendelsen i anlæg med forskellig energiinfrastruktur. Dette værdsættes især af virksomheder, der standardiserer reservedele og ønsker en ensartet platform til flere produktionsafsnit.
- Produktionslinjer til behandling af cementklinker.
- Udsugningsventilatorer i metallurgiske anlæg.
- Procesvandspumper i den kemiske industri.
- Kompressorstationer til procesluft.
- Møller til knusning og formaling af mineraler.
- Transportører til bulkmateriale i havneterminaler.
- Rotationsblandere i papirfabrikker.
- Afvandings- og pumpeenheder i minedrift.
Temperaturmåling og driftsovervågning
Motoren kan udstyres med 6 x PT100 i viklingen, 1 x PT100 i NDE-lejet, 1 x PT100 i DE-lejet, en antikondensvarmer og 3 x PTC-termistorer. En sådan konfiguration hjælper i driftsmiljøer, hvor præcis overvågning af den termiske tilstand er nødvendig, og hvor planlagte stop styres efter de faktiske driftsforhold. For vedligeholdelsen er dette et praktisk grundlag for bedre diagnosticering og tidligere registrering af afvigelser.
Parametre for pålidelig drift i store fabrikker
En mærkestrøm på 45 A, et mærkemoment på 1284 Nm, en virkningsgrad på 95,5 % og en effektfaktor på 0,9 giver drevkonstruktører et godt grundlag for dimensionering af hele enheden. Et startforhold på 6,7 % og et kipmomentforhold på 2,9 % viser, at motoren er egnet til anvendelser, hvor systemet skal fungere forudsigeligt selv ved start under belastning. Isolationsklasse F sammen med temperaturstigningsklasse B understøtter drift i miljøer, hvor der forventes højere termiske belastninger under lange produktionscyklusser.
En vægt på 3160 kg, et rotorinertimoment på 3,500 kg·m² og 6317-C3-lejer på både DE- og NDE-siden bekræfter et robust mekanisk koncept til krævende industriel anvendelse. For store teknologiske systemer er det også vigtigt, at VYBO Electric er den største virksomhed i sin sektor i Centraleuropa, hvilket i praksis betyder erfaring med leverancer til industriprojekter med høje koordineringskrav. En trefaset elektrisk motor fra denne serie passer derfor naturligt ind i projekter, hvor ikke kun effekten, men også servicetilgængeligheden og drevets langsigtede stabilitet overvåges.
