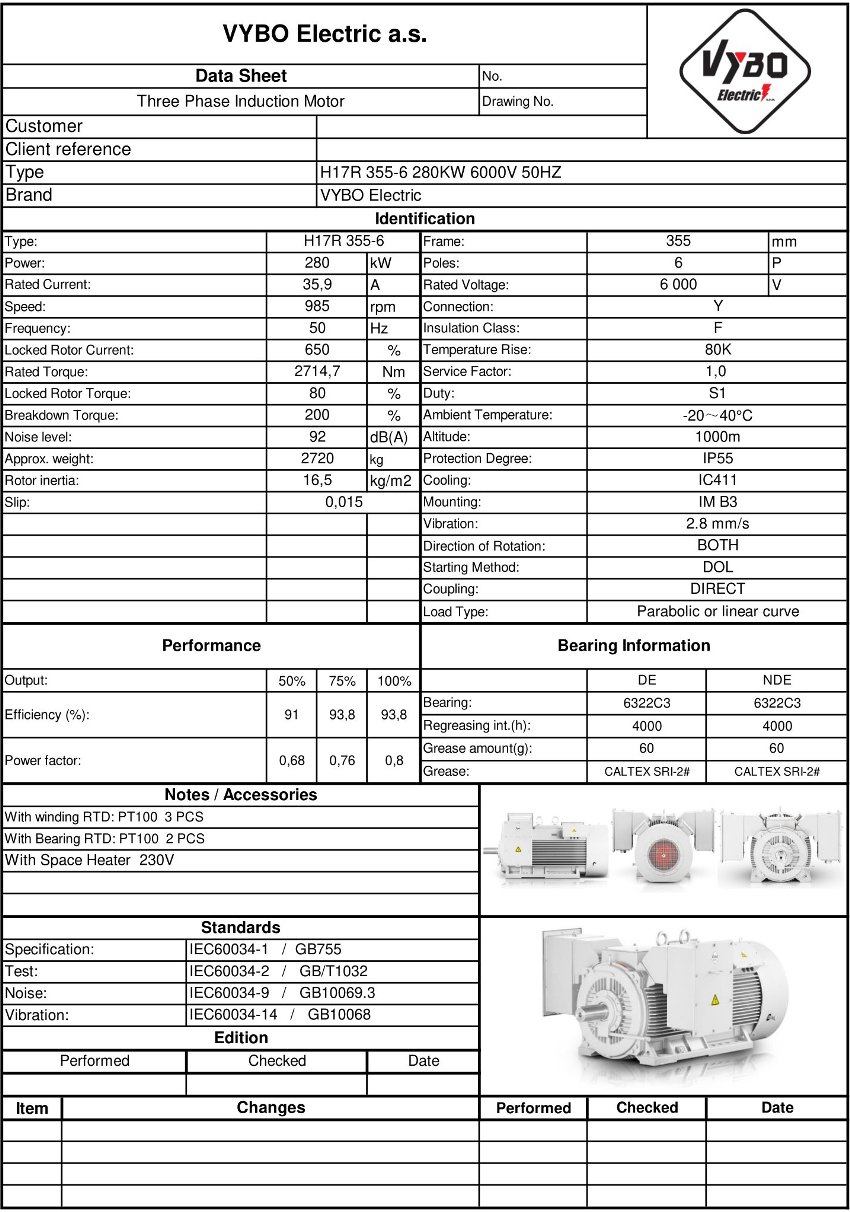

Højspændings elektrisk motor 280 kW, 988 omdr./min., 6 000 V, H17R 355-B-6-6

H17R 355-B-6-6 er opbygget omkring høj effekttæthed, som sparer plads i industriel drift uden at gå på kompromis med kravet om 280 kW. Denne elektrisk motor med 900 omdr./min. er konstrueret til anvendelser, hvor belastningsstabilitet, præcis indkobling og rimelige driftsomkostninger over lange produktionscyklusser er afgørende.

Den kompakte 6 kV-motor fra H17R Compact PRO-HV-serien leverer effekt, der kan rummes inden for den plads, som svarer til rammestørrelser fra H315 til H560, uden unødvendigt at udvide teknologien. For operatører betyder det enklere dimensionering af drevet, kortere forbindelser til koblingsanlæg og installationsløsninger samt lavere krav til maskinens samlede layout. I praksis forenkler det både integration i nye linjer og modernisering af eksisterende enheder, hvor hver meter teknikrum tæller.

Til brug i store fabrikker og OEM-enheder er det også en fordel, at den 6000 V elektrisk motor er forberedt til robust mellemspændingsdrift med en nominel strøm på 33,4 A og en effektfaktor på 0,85. En virkningsgrad på 95,2 % understøtter langsigtet økonomi og giver sammen med et nominelt omdrejningstal på 988 omdr./min. en passende driftsform til maskiner, der kræver rolig gang uden unødvendige udsving.

elektrisk motor med 900 omdr./min. til stabil belastning i kontinuerlig drift

Denne sekspolede elektriske motor er velegnet til teknologier, hvor der forventes jævn drift under kontinuerlig belastning, og hvor omdrejningstalsudsving komplicerer produktionscyklussen. Det lave omdrejningstal i dette område hjælper med at holde den mekaniske belastning under kontrol og forenkler samtidig konstruktionen af transmissioner, koblinger og arbejdsenheder. I drev med højere inerti kan der derfor opnås en mere jævn start og en mere stabil overgang til arbejdsdrift.

Et nominelt drejningsmoment på 2706 Nm er en fordel ved start af tunge systemer, hvor procesmodstanden skal overvindes uden at belaste hele linjen uforholdsmæssigt. Et startmomentforhold Tst/Tn på 0,9 % sammen med et startstrømsforhold Ist/In på 4,9 % beskriver motorens startadfærd, som er velegnet til koordineret start i teknologiske enheder. Et maksimalt momentforhold Tmax/Tn på 2 % giver ekstra reserve i situationer, hvor en kortvarig stigning i modstanden skal overvindes.

Kobberrotor til lang levetid i en krævende driftscyklus

Den kobberrotor fører driftssikkerheden i en retning, der især værdsættes af vedligeholdelsesteams og konstruktører i tung industriel praksis. Kobberstrimler i rotoren reducerer tab og modstår termisk belastning bedre, hvilket hjælper med at bevare virkningsgraden under langvarig belastning og begrænser risikoen for for tidlig ældning af aktive dele. Resultatet er en konstruktion, der bedre tåler gentagne starter, lange driftsintervaller og varierende procesforhold.

Isolationsklasse F kombineret med temperaturstigning B skaber reserve til drift, hvor varme ikke blot er en bivirkning, men en af de vigtigste vedligeholdelsesfaktorer. DE-leje 6322-C3 og NDE-leje 6322-C3 understøtter pålidelig rotorlejringsstabilitet ved længere drift, og en vægt på 3345 kg svarer til den robusthed, der kræves af store teknologiske enheder. Rotorens inertimoment på 9,2 kg·m² hjælper ved dimensionering af drevdynamik, hvor jævn start er vigtig.

Frekvensmulighed til forskellige net og eksportenheder

Muligheden for at vælge frekvens udvider anvendelsen i projekter, der forberedes til både indenlandske og udenlandske driftssteder. Enheden er også egnet til 60 Hz, så en OEM-producent ikke behøver at omarbejde drevkonceptet fra bunden til eksport. Det forkorter forberedelsestiden for produktionsserier og forenkler standardisering på tværs af flere fabrikker.

I forbindelse med drevteknik er dette en løsning, der lettere integreres i linjer, som kræver kontinuerlig produktion og forudsigelige serviceindgreb. I driftsmiljøer med høje diagnostikkrav er ekstra temperaturovervågning og kondensbeskyttelse også værdifulde, fordi disse elementer hjælper med at holde motoren driftsklar selv under mindre gunstige driftsforhold.

Anvendelse i store teknologiske anlæg, hvor kontinuerlig ydelse er afgørende

For operatører af store fabrikker er det vigtigt, at motoren kan integreres i den eksisterende proces uden komplikationer, og at den bevarer sin ydelsesprofil på lang sigt uden overdrevne vedligeholdelsesindgreb. Denne model fra H17R Compact PRO-HV-serien er derfor velegnet til teknologier, hvor der forventes en lang driftscyklus, robust mekanisk belastning og pålideligt samspil med efterfølgende udstyr.

• Vertikale pumpeenheder til vandhåndterings- og energiproduktionssystemer.

• Ventilatorstationer til køling af proceshaller og energienheder.

• Knusere til behandling af malm og tilslagsmaterialer i mineindustrien.

• Møller i cementteknologier med lange driftscyklusser.

• Kompressorenheder til industrielle distributionssystemer for procesluft.

• Drev til transportbåndslinjer i metallurgiske anlæg og materialehåndtering.

Driftssikkerhed understøttet af produktion og certificering

VYBO Electric bygger denne model på industriel produktion, hvor ISO-certifikater har en fast plads i processtyring og kvalitetsovervågning. Tilbehør som 6xPT100 i viklingen, 1xPT100 i NDE-lejet, 1xPT100 i DE-lejet, en antikondensvarmer og en 3xPTC-termistor er også tilgængeligt, hvilket forenkler overvågning af temperaturforholdene under krævende betingelser.

Løsning til OEM-projekter og moderniseringer med minimale kompromiser

OEM-producenter af store teknologiske enheder vil værdsætte, at én motorbase kan konstrueres til flere maskinvarianter og samtidig bevare ensartet adfærd i drift. Ved modernisering hjælper effektreserven og konstruktionen med en akselhøjde på 355 mm med at erstatte ældre løsninger uden unødvendigt at ombygge hele teknologien. En sådan tilgang forkorter stilstanden og forbedrer afkastet af hver kilowatt-time, som udstyret leverer til processen.

Hvis du søger en motor til krævende industriel drift, så kontakt os.
