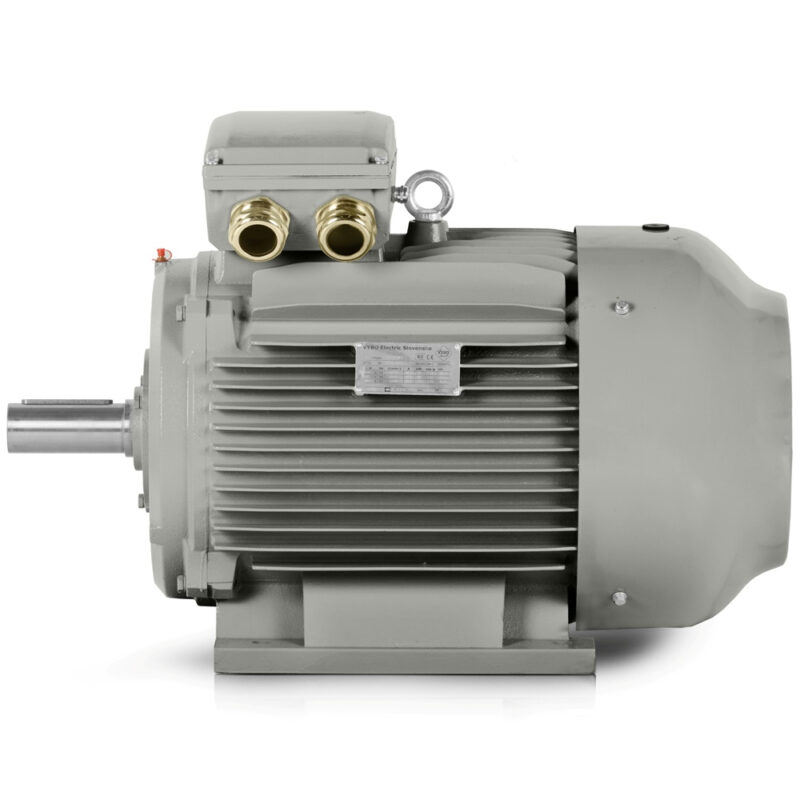

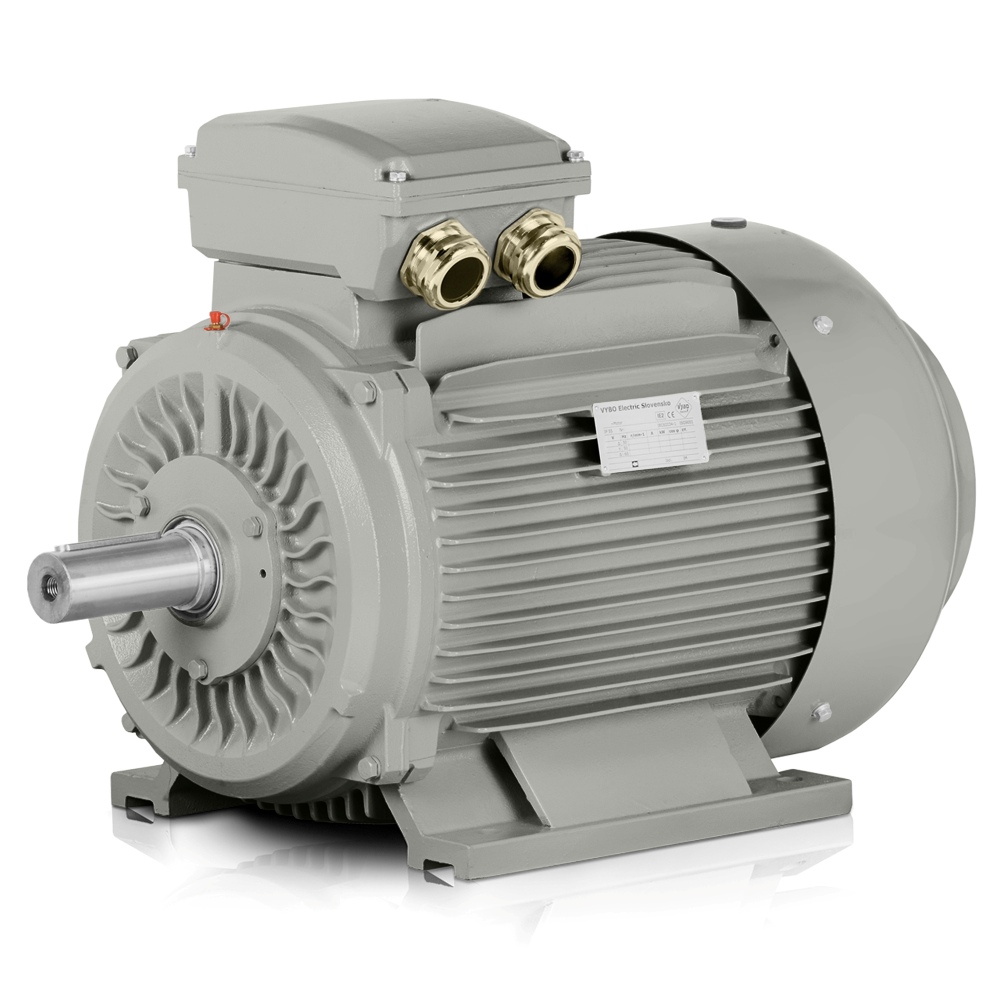

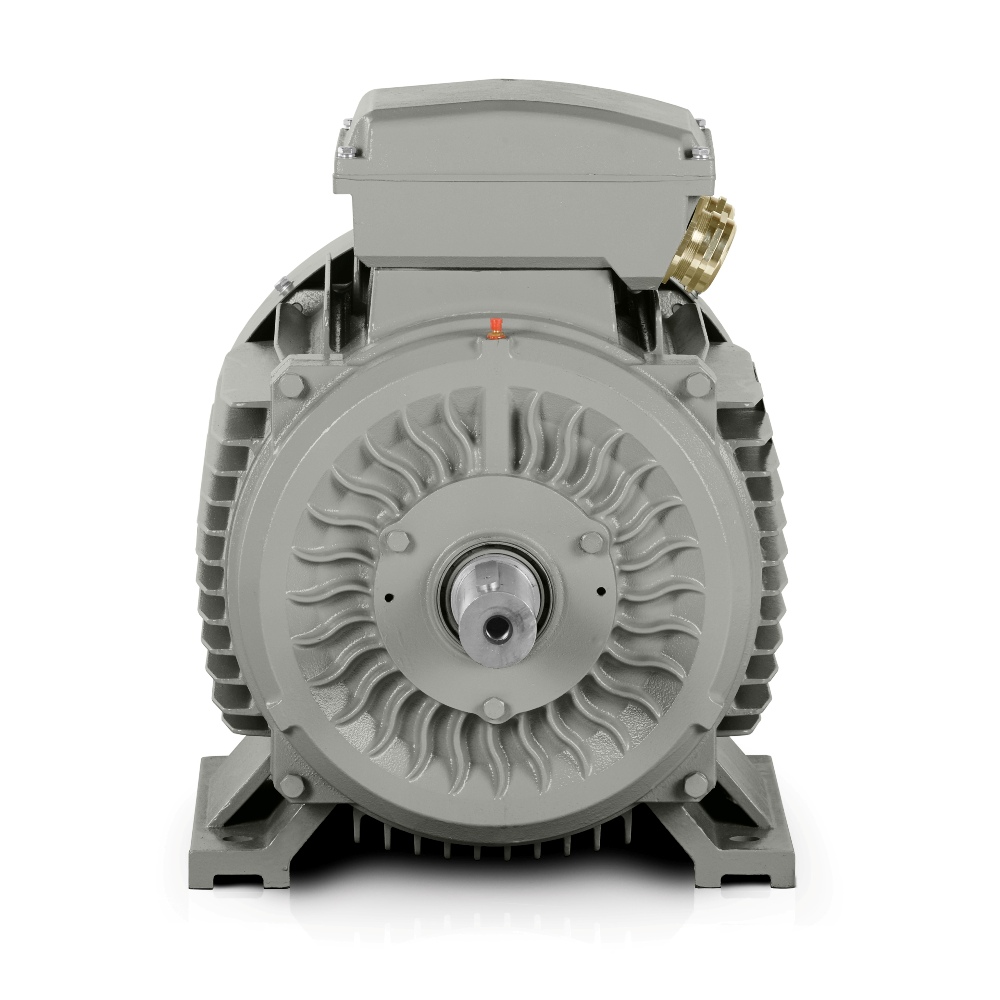

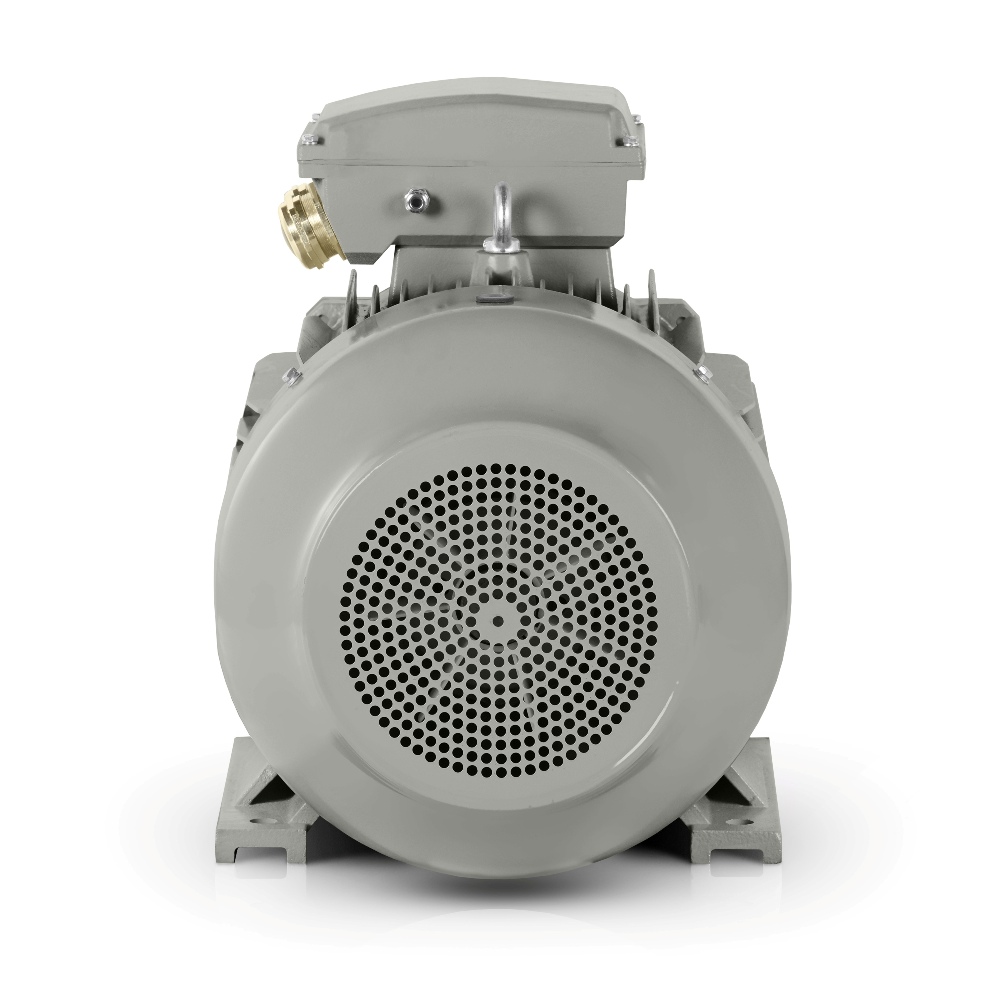

Elektrisk motor 55 kW, 2980 omdr./min., 400/690 V, 3LC-250M-2

Hjem » Butik » Elmotorer » IE3 elmotorer støbejern – 3LC » IE3-elmotor 2900 omdr./min. – støbejern » Elektrisk motor 55 kW, 2980 omdr./min., 400/690 V, 3LC-250M-2

Model 3LC-250M-2 med en effekt på 55 kW og IEC-byggestørrelse 250 mm leverer 2980 omdr./min. til stabil produktionsdrift. En robust støbejernsramme – forstærkede lejeskjolde i støbejern og forstærkede støbejernsfødder understøtter lang levetid i applikationer, der bygger på løsninger, som er gennemprøvet i tusindvis af industrielle installationer. Læs mere

Elmotor 3LC250M-2
Motorkraft 55 kW
Nominel spænding 400/690 V
Antal poler 2
Hastighed 2980 o/min
Ramme 250 mm
Rammetype støbejern

Aktuel tilgængelighed: på lager

Levering: Gratis

Garanteret sikker købsproces

Har du brug for rådgivning eller hjælp til din ordre, kan du kontakte os.

Trefaset elmotor: 3LC-250M-2, 55 kW

Grundlæggende tekniske data
Motortype 3LC-250M-2
Nominel effekt (kW) 55
Rammestørrelse (mm) 250
Antal poler 2
Nominelt omdrejningstal (omdr./min.) 2980
Frekvens (Hz) 50
Elektriske parametre
Nominel spænding (V) 400/690
Tilslutning △/Y
Nominel strøm 400 V (A) 93,5
Nominel strøm 690 V (A) 54,20
Virkningsgrad ved 100 % belastning (%) 94,3
Virkningsgradsklasse IE3
Effektfaktor ved 100 % belastning 0,9
Start- og momentkarakteristik
Forhold for startmoment (LRT/RLT) 2
Forhold for kipmoment (BDT/RLT) 2,3
Forhold for startstrøm (LRA/RLA) 7,7
Rotorens inertimoment (kg·m²) 0,4638
Gældende standarder
Specifikation IEC60034-1
Test IEC60034-2
Støj IEC60034-9
Vibration IEC60034-14
Konstruktions- og driftsdata
Monteringsform IM B3, B5, B35, V1
Driftstype S1 (S2, S3, S4 – S9 valgfri)
Belastningstype Parabolsk eller lineær kurve
Kapslingsklasse IP55
Isolationsklasse F
Temperaturstigningsklasse B
Kølemetode IC411
Startmetode Direkte start (DOL), frekvensomformer (VFD), softstarter
Omdrejningsretning Begge
Vibration (mm/s) 2.8
Kabelgennemføringer 2-M63X1.5
Driftsbetingelser
Omgivelsestemperaturområde -20 til +40°C (-30, +50, +60 valgfrit)
Maksimal installationshøjde op til 1000 m
Emballage og mål
Emballagemål (mm) 1012*582*781
Pakkevægt (kg) 370
Lejer og smøring
DE/NDE-lejer 6314-C3/6314-C3
Smøremiddel Lithiumbaseret fedt nr. 2 (temperaturklasse)
Tilbehør
3 x PTC-termistor

IE3-effektivitetsklasse – Meget høj virkningsgrad giver i praksis lavere energibehov og et bedre forhold mellem optaget og leveret effekt. Denne IE3-elektriske motor i 3LC PRO-serien er udviklet til at give både besparelser og værdi i modellen 3LC-250M-2, hvilket gør den velegnet til let og mellemstor industri, OEM-maskiner og mindre teknologiske enheder, hvor stabil start, jævn drift og rimelige driftsomkostninger er vigtige. Som en elektrisk motor med 3000 omdr./min. er den egnet, hvor højere driftsdynamik og præcist omdrejningstal under kontinuerlig belastning kræves.

En effekt på 55 kW, en forsyningsspænding på 400/690 V og et nominelt omdrejningstal på 2980 omdr./min. giver denne trefasede elektriske motor kapacitet til pålidelig drift i systemer, der kører over flere skift og ikke kan tåle længere stilstand. Strømbelastningen på 93.5 A ved △ 400V og 54.2 A ved Y 690V er også værdifuld i praksis, fordi den forenkler konstruktionen af eltavle og dimensionering af beskyttelse i industriel automation. Rotorens inertimoment på 0.464 kg/m² understøtter afbalanceret acceleration af drevet og applikationer, hvor motoren ofte startes under belastning.

Elektrisk motor med 3000 omdr./min. til produktion, der kræver stabil ydelse

3LC PRO-modellen med en IEC-byggestørrelse på 250 mm opfylder installationskrav i maskiner, hvor kompakt integration og direkte kompatibilitet med standard mekaniske grænseflader er vigtige. Et støjniveau på 89 dB(A) svarer til drift, hvor både ydelse og operatørens arbejdsmiljø skal tages i betragtning. Den robuste støbejernsramme – forstærkede lejeskjolde i støbejern og forstærkede støbejernsfødder øger den mekaniske pålidelighed under vibrationer, hyppig kobling og langvarig brug på kontinuerligt kørende linjer.

  • Blande- og homogeniseringsenheder i fødevareproduktion.
  • Pumpestationer til procesvand i forarbejdningsanlæg.
  • Ventilationsenheder til malerværksteder og overfladebehandling.
  • Kammertransportører i emballeringslinjer.
  • Knusere og sorteringsenheder i genanvendelse.
  • Snegletransportører til bulkmaterialer.
  • Kompressorenheder til værksteds- og produktionssystemer med trykluft.
  • Granulatorer i plastforarbejdning.
  • Rotationsfødere i foderindustrien.
  • Mindre teknologiske enheder i metalbearbejdning.

Holdbare lejer og kabeltilslutning til daglig drift

Både DE-leje 6314-C3 og NDE-leje 6314-C3 understøtter lang levetid i applikationer, hvor belastning, temperatur og vibration varierer. Kabelforskruninger 2-M63X1.5 forenkler praktisk tilslutning på installationsstedet og gør føring af strømkabler lettere i eltavleenheder. En effektfaktor på 0.9 og en virkningsgrad på 94.3% er også nyttige dimensioneringsværdier, fordi de hjælper med at holde driften økonomisk selv under lange daglige driftsperioder. I praksis bygger denne IE3-elektriske motor på tusindvis af industrielle installationer, hvilket bekræfter dens egnethed til både standard produktionsscenarier og specialmaskinbygning.

3LC PRO til OEM-maskiner og mindre teknologiske enheder

Startforhold LRT/RLT 2, kipforhold BDT/RLT 2.3 og startstrømsforhold LRA/RLA 7.7 giver konstruktører data, som kan bruges ved valg af kredsløbsbeskyttelse, frekvensomformere og mekaniske drevforbindelser. Denne elektriske motor med 3000 omdr./min. er derfor velegnet til projekter, hvor præcis start, driftssikkerhed og et fornuftigt investeringsafkast er vigtige. Hvis du har brug for en motor til serieproduktion eller en bestemt applikation på en automatiseret linje, så kontakt os.

  • Kontakt os for teknisk kontrol af egnetheden til din applikation.

Pakke klargjort til installation og hurtig idriftsættelse

En emballagevægt på 370 kg og emballagemål på 1012*582*781 mm forenkler logistikplanlægning og modtagelse på installationsstedet. Denne trefasede elektriske motor er derfor egnet til virksomheder, der hurtigt skal øge produktionskapaciteten uden tidskrævende mekaniske ændringer. Modellen 3LC-250M-2 er klar til applikationer, hvor præcis drift, stabil ydelse og en teknisk løsning, der kan klare langvarig industriel service, kræves hver dag.
