Trefaset elektrisk motor: 1AL-112M-4, 4 kW

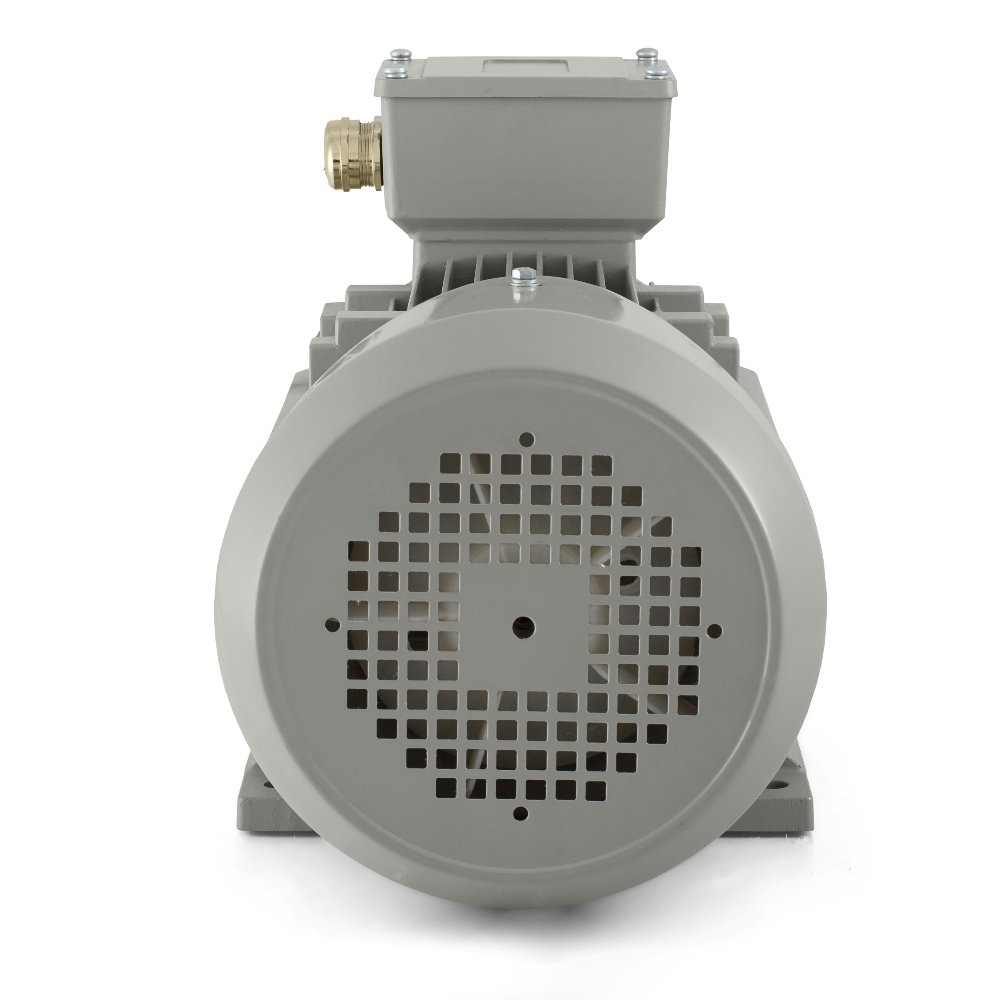

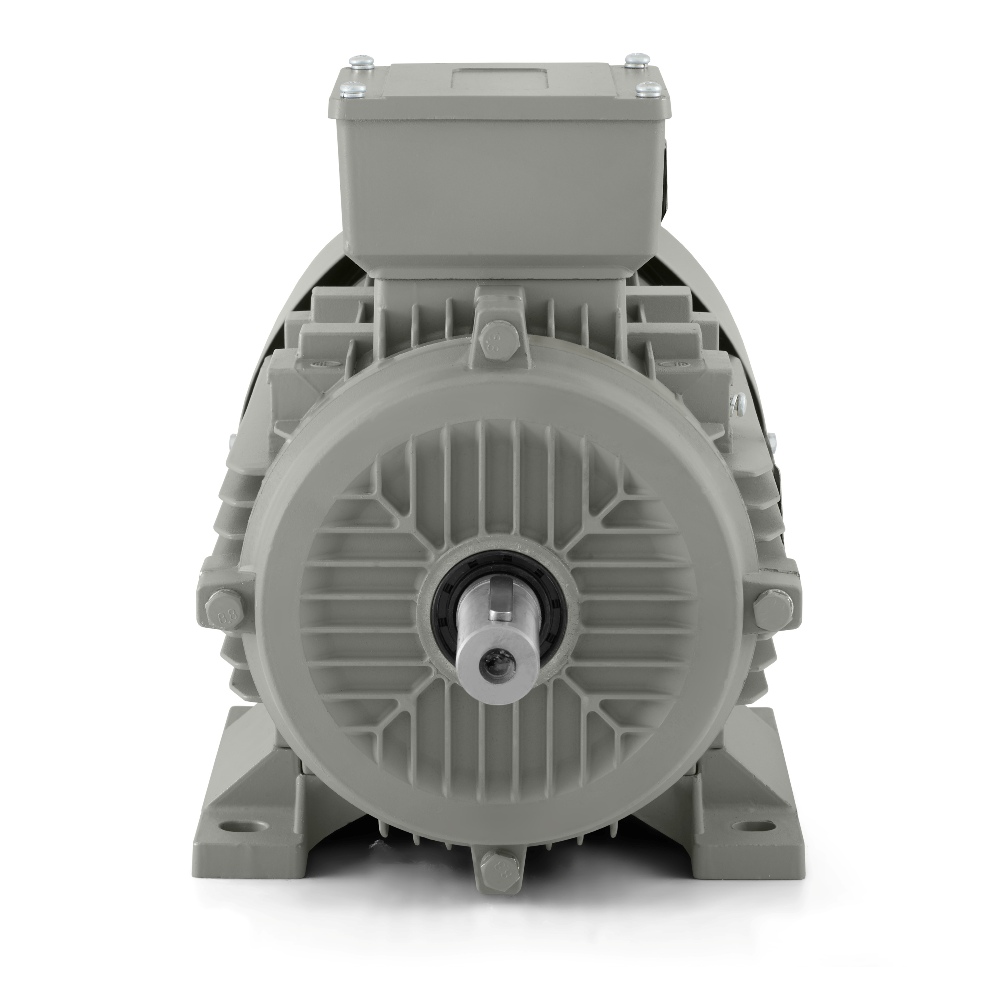

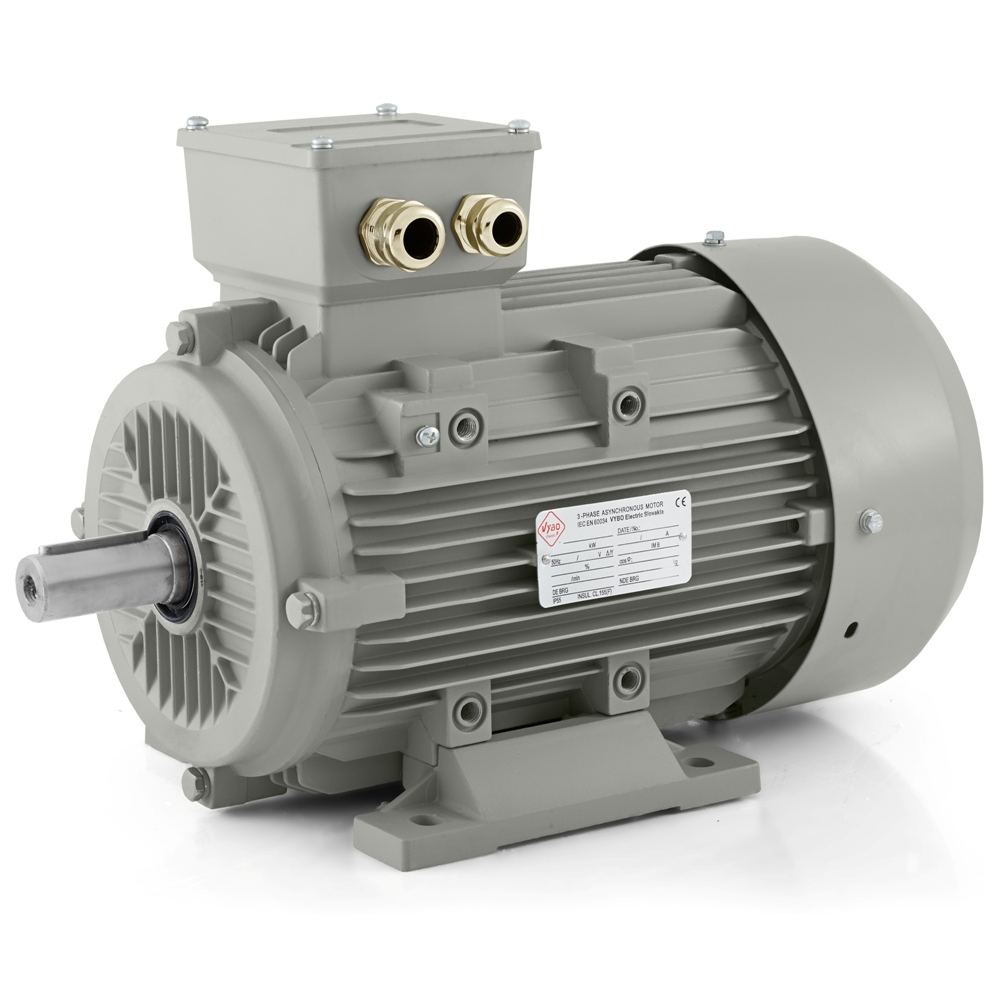

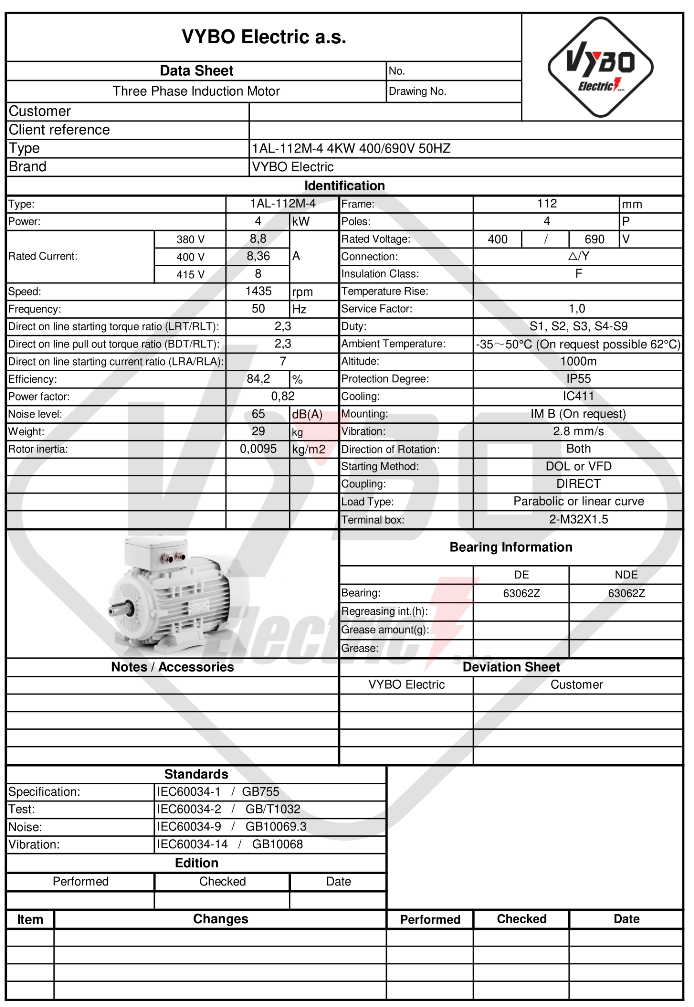

| Grundlæggende tekniske data | |
| Motortype | 1AL-112M-4 |
| Mærkeeffekt (kW) | 4 |
| Rammestørrelse (mm) | 112 |
| Antal poler | 4 |
| Mærkehastighed (omdr./min.) | 1435 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Mærkespænding (V) | 400/690 |
| Tilslutning | △/Y |
| Mærkestrøm 380 V (A) | 8,8 |
| Mærkestrøm 400 V (A) | 8,36 |
| Mærkestrøm 415 V (A) | 8 |
| Mærkestrøm 690 V (A) | 4,85 |
| Virkningsgrad ved 100 % belastning (%) | 84,2 |
| Effektivitetsklasse | ingen IE-klassificering |
| Effektfaktor ved 100 % belastning | 0,82 |
| Start- og momentkarakteristik | |
| Forhold for startmoment (LRT/RLT) | 2,3 |
| Forhold for kipmoment (BDT/RLT) | 2,3 |
| Forhold for startstrøm (LRA/RLA) | 7 |
| Rotorens inertimoment (kg·m²) | 0,0095 |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | B3, B5, B14, B14B, B34, B35 |
| Driftstype | S1 (S2, S3, S4 – S9 som tilvalg) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | DOL, VFD, softstarter |
| Rotationsretning | Begge |
| Vibration (mm/s) | 2,8 |
| Kabelforskruninger | 2-M32X1.5 |
| Driftsbetingelser | |
| Omgivelsestemperaturområde | +65°C |
| Maksimal installationshøjde | op til 1000 m |
| Emballage og dimensioner | |
| Emballagemål (mm) | 420*245*310 |
| Pakkevægt (kg) | 29 |
| Lejer og smøring | |
| DE/NDE-lejer | 6306-2Z/6306-2Z |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
Akselhøjde 112 mm til drev, der allerede bærer en solid produktionsbelastning
Elmotor 1AL-112M-4 fra serien 1AL OPTIMAL er en trefaset asynkronmotor beregnet til drift, hvor drevet skal arbejde stabilt, uden unødige udsving og sikkert under længere belastning. Effekten på 4 kW, mærkespændingen på 400/690 V og den 4-polede konstruktion giver et pålideligt grundlag for teknologi, hvor der allerede overføres en mærkbar arbejdsbelastning. Ved en frekvens på 50 Hz når motoren et mærkeomdrejningstal på 1435 o/min. Akselhøjden på 112 mm passer til udstyr, hvor der forventes solid mekanisk montering, rimelig installationsplads og langvarig driftssikkerhed.
Modellen passer naturligt til transportlinjer, emballage- og fyldelinjer, ventilatorenheder, pumpestationer, blandeenheder, doseringsteknologi, sorteringsstationer, håndteringssystemer, genvindingslinjer, fremføringsmekanismer, lukkeudstyr samt selvstændige produktionsenheder med en regelmæssig arbejdsrytme. I sådanne anvendelser er det vigtigt, at motoren kan opretholde stabil drift gennem hele skiftet og passe godt ind i maskinkonstruktionen uden behov for en overdrevent robust løsning.
Hvorfor denne effekt er vigtig i praktisk drift
Ved en effekt på 4 kW er motoren ikke længere blot en hjælpekomponent, men bærer ofte en væsentlig del af hele teknologiens arbejdsbelastning. Mærkestrømmen er 8,36 A ved 400 V og 4,85 A ved 690 V, hvilket er vigtigt ved dimensionering af den elektriske tilslutning og valg af beskyttelsesudstyr. En virkningsgrad på 84,2 % og en effektfaktor på 0,82 understøtter en afbalanceret drift, hvor drevet arbejder regelmæssigt gennem hele skiftet eller kobles ind gentagne gange i produktionscyklussen.
Motorens start defineres af et startmomentforhold på 2,3, et kipmomentforhold på 2,3 og et startstrømsforhold på 7. I teknologi med gentagne starter giver dette en tydelig opstart og stabil indkobling uden unødigt uroligt forløb. Belastningstypen med en parabolsk eller lineær belastningskarakteristik udvider anvendelsen, hvor modstanden ændres afhængigt af mekanismens bevægelse, mediets strømning eller det bearbejdede materiales karakter. Også rotortræghedsmomentet på 0,0095 kg·m² er vigtigt og understøtter en pålidelig respons ved dosering, regelmæssig fremføring eller en sekventiel arbejdscyklus.
Motor til miljøer, hvor der arbejdes dagligt uden unødige stop
I produktionshaller og tekniske enheder udsættes drevet ofte for støv, varme, lange driftstider og regelmæssig mekanisk belastning. 1AL-112M-4 har kapslingsklasse IP55, som hjælper med at beskytte motorens indvendige dele mod støv og vandsprøjt. Det er praktisk i materialehåndteringsudstyr, ved emballering og pumpning, i ventilationssystemer og i drift med regelmæssig rengøring af teknologien. Den termiske stabilitet sikres af IC411-køling, som understøtter pålidelig drift under længere arbejdsbelastning.
Motoren anvender isolationsklasse F og temperaturstigning B. Den er beregnet til omgivelsestemperaturer op til +65 °C og højder op til 1000 m. Servicefaktor 1,0 og driftsformer S1, S2, S3, S4-S9 gør den anvendelig i både kontinuerlig og periodisk drift. I produktion, hvor én maskine kører kontinuerligt, mens en anden starter regelmæssigt efter linjens cyklus, er dette en meget vigtig driftsfordel. Et støjniveau på 65 dB(A) og en vibrationshastighed på 2,8 mm/s i klasse A hjælper med at bevare en afbalanceret mekanisk funktion selv ved længere belastning.
Mekanisk montering, der understøtter stabiliteten i hele enheden
På både DE- og NDE-siden er der monteret 6306-2Z-lejer. Smøringen sker med lithiumbaseret fedt nr. 2 i relevant temperaturklasse. Afbalancering med halv kile er vigtig ved montering af remskiver, koblinger og andre kraftoverføringselementer, hvor jævn gang og en pålidelig mekanisk forbindelse har stor betydning. Motoren kan rotere i begge retninger, hvilket udvider anvendelsesmulighederne i reverserende mekanismer, tovejs fremføring og teknologi, hvor arbejdsretningen ændres efter procesfasen.
Motoren er egnet til DOL-start, styring via frekvensomformer og også til en softstarter. Det giver frihed ved valg af startmetode og ved tilpasning af driften til det konkrete udstyr. Til elektrisk tilslutning er der forberedt 2-M32X1.5-kabelforskruninger. Håndtering under transport og service er også praktisk. Den emballerede vægt er 29 kg, og emballagemålene er 420 × 245 × 310 mm.
1AL OPTIMAL som gennemprøvet platform til bred industriel anvendelse
Serien 1AL OPTIMAL er blandt VYBO Electrics bedst sælgende serier med mere end 30.000 installerede enheder i industrien. 1AL OPTIMAL hører til de bedst sælgende elmotorer fra VYBO Electric og har mere end 30.000 installerede enheder i industrien. Serien er kendt for sit meget gode forhold mellem pris og kvalitet, dokumenterede kvalitet, høje kompatibilitet og hurtige idriftsættelse. I daglig drift er detaljer som den forstærkede klemkasse, den forbedrede IP55-beskyttelse af klemkassens dæksel, ventilatorafdækning i stål og kompatible fødder også vigtige. Ved installation kan udførelserne IM B3, IM B35, IM B5, IM B14, IM B34 anvendes. Elmotor 1AL-112M-4 er derfor et velegnet valg til drift, der kræver 4 kW effekt, stabil industriel funktion og et teknisk grundlag klar til langvarig brug.
