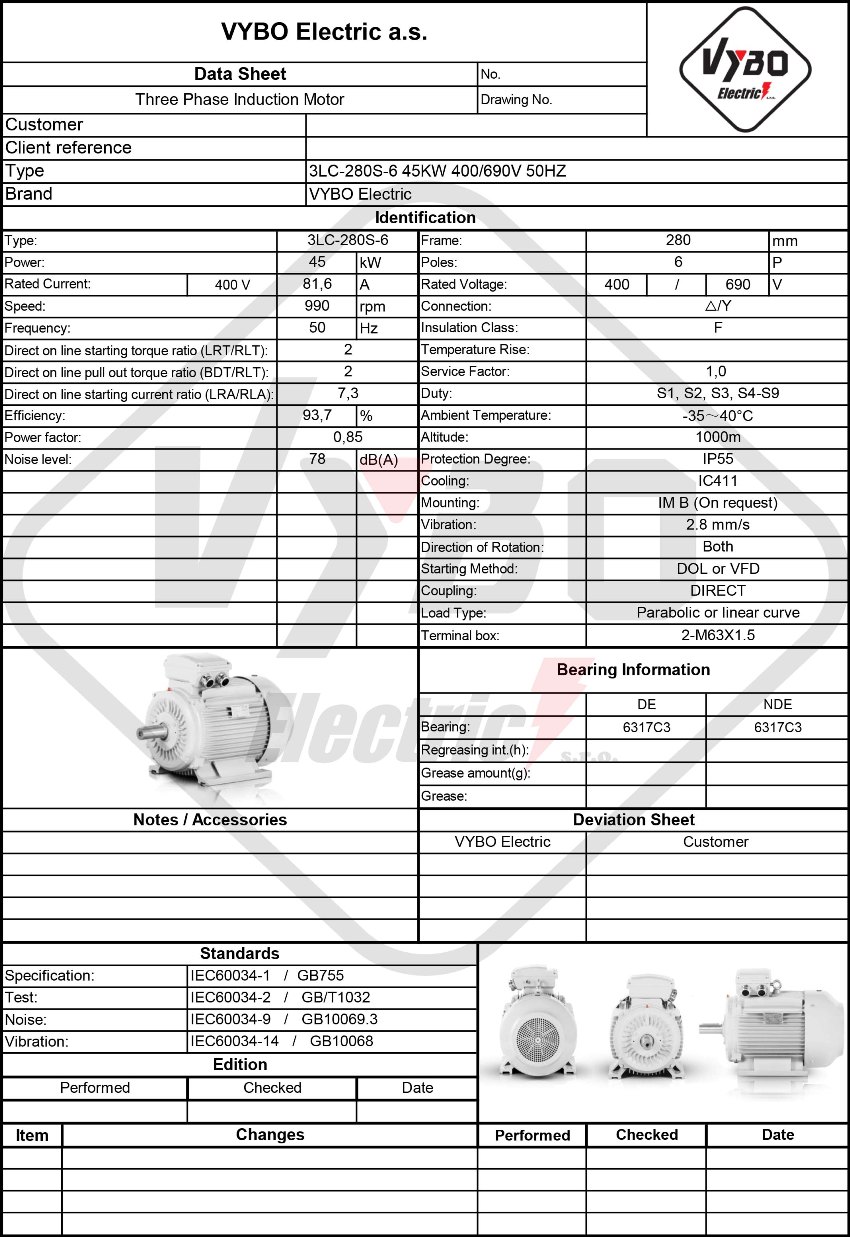

Trefaset elmotor: 3LC-280S-6, 45 kW
| Grundlæggende tekniske data | |
| Motortype | 3LC-280S-6 |
| Nominel effekt (kW) | 45 |
| Rammestørrelse (mm) | 280 |
| Antal poler | 6 |
| Nominelt omdrejningstal (omdr./min.) | 990 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Nominel spænding (V) | 400/690 |
| Tilslutning | △/Y |
| Nominel strøm 400 V (A) | 81,6 |
| Nominel strøm 690 V (A) | 47,30 |
| Virkningsgrad ved 100 % belastning (%) | 93,7 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,85 |
| Start- og momentkarakteristik | |
| Forhold for startmoment (LRT/RLT) | 2 |
| Forhold for kipmoment (BDT/RLT) | 2 |
| Forhold for startstrøm (LRA/RLA) | 7,3 |
| Rotorens inertimoment (kg·m²) | 1,91187 |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfri) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | Direkte start (DOL), frekvensomformer (VFD), softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Kabelgennemføringer | 2-M63X1.5 |
| Driftsbetingelser | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Emballage og mål | |
| Emballagemål (mm) | 1102*652*846 |
| Pakkevægt (kg) | 489 |
| Lejer og smøring | |
| DE/NDE-lejer | 6317-C3/6317-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
Elektrisk motor med 1000 omdr./min. til økonomisk 3LC PRO-drift
Besparelserne og værdien af 3LC-280S-6 bliver tydelige, hvor drevet arbejder under belastning hver dag og skal holde produktionen i gang uden unødvendige driftsstop. Denne elektriske motor med 1000 omdr./min. er konstrueret til let og mellemstor industri, OEM-enheder og mindre teknologiske enheder, hvor stabil drift, fornuftigt forbrug og forudsigelig service er afgørende.
IE3-virkningsgradsklassen understøtter lavere driftsomkostninger under længere skift og gentagne maskinstarter. I praksis værdsættes dette af virksomheder, der ønsker at få mere ud af drevet uden at øge energibelastningen på hele linjen.
3LC PRO arbejder med en effekt på 45 kW og et nominelt omdrejningstal på 990 omdr./min., hvilket gør den egnet til anvendelser, hvor jævn effektoverførsel er vigtig. En nominel strøm på 81.6 A ved △ 400V og 47.3 A ved Y 690V giver konstruktører fleksibilitet til korrekt dimensionering af tavleanlæg og beskyttelse. En effektfaktor på 0.85 og en virkningsgrad på 93.7% hjælper med at holde driften inden for en fornuftig energibalance.

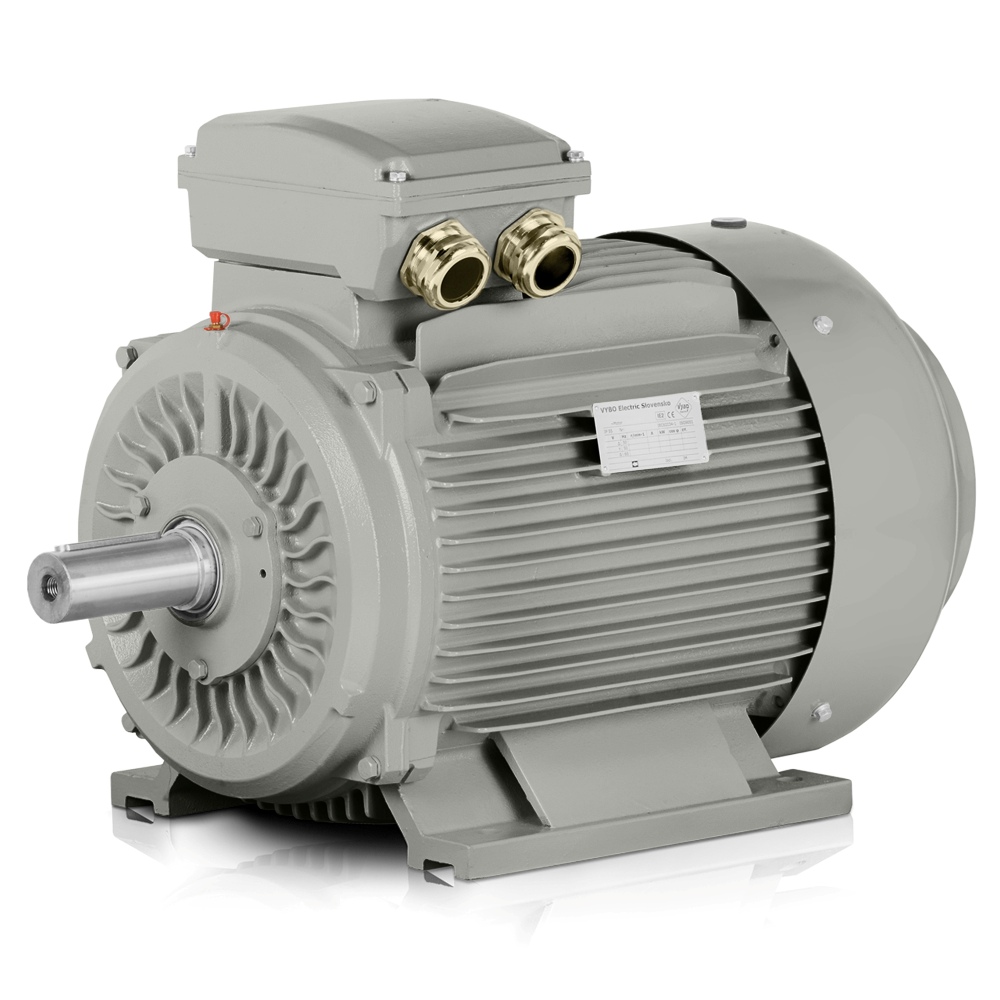

Robust støbejernsramme til industriel automation og lange serviceintervaller
En robust støbejernsramme øger holdbarheden ved vibrationer, hyppige starter og installation i kompakte rammer. Forstærkede lejeskjolde i støbejern og forstærkede fødder i støbejern hjælper med at bevare præcis justering og stabilitet, også hvor motoren udsættes for uregelmæssige belastninger eller mere krævende drevjustering.
Akustik er også vigtig i industriel automation. Et støjniveau på 78 dB(A) understøtter en mere raffineret drift af enheden og reducerer belastningen af arbejdsmiljøet nær maskinen. Rotorens inertimoment på 1.912 kg/m² hjælper ved dimensionering af start og koordinering med en proces, der skal bevare sin dynamik.
Lejer og kabeltilslutning klar til daglige belastninger
DE-leje 6317-C3 og NDE-leje 6317-C3 er velegnede til industriel brug, hvor lange driftsperioder og ensartet akselstyring forventes. Kabelgennemføringer 2-M63X1.5 forenkler tilslutning i konstruktioner, hvor pålidelig og ordnet føring af strømkabler er nødvendig.
3LC PRO-motoren har et startmomentforhold LRT/RLT på 2, et kipmomentforhold BDT/RLT på 2 og et startstrømsforhold LRA/RLA på 7.3, hvilket hjælper ved dimensionering af drev til anvendelser med gentagne starter og krav om pålidelig acceleration.
IE3-elmotor til linjer, der kræver pålidelig start og stabil ydelse
En IE3-elmotor i denne klasse henvender sig til producenter og integratorer, der ønsker at kombinere energieffektivitet med robust konstruktion. Med tusindvis af industrielle installationer har konceptet bevist sit værd i enheder, hvor langsigtet driftspålidelighed og lettere vedligeholdelsesplanlægning er vigtig.
En pakket vægt på 489 kg og emballagemål på 1102*652*846 mm er vigtige for logistik, opbevaring og modtagelse i produktionen. For serieprojekter betyder det lettere integration i interne processer og mindre risiko for installationsforsinkelser.
- Pumpeenheder til procesmedier.
- Ventilationsenheder i produktionshaller.
- Kompressorenheder til service- og værkstedsdrift.
- Transportørdrev i pakkelinjer.
- Omrørere til behandling af bulkmaterialer.
- Briketteringspresser i affaldsbehandling.
- OEM-maskiner i industriel automation.
Brug i OEM-enheder og mindre teknologiske enheder
I OEM-projekter værdsættes kompatibiliteten med rammestørrelsen 280 mm især, fordi den forenkler konstruktion af basen og tilslutning til den eksisterende struktur. En trefaset elmotor med parametrene for 3LC-280S-6 understøtter løsninger, der skal arbejde kontinuerligt uden hyppige operatørindgreb.
Hvis du ønsker et drev, der hjælper med at holde omkostningerne under kontrol og samtidig passer til etableret industriel praksis, så kontakt os.
- Rotationsfødere i materialebehandlingslinjer.
- Pressestationer til let metalbearbejdning.
- Rengørings- og vaskelinjer i fødevareforarbejdningsanlæg.
