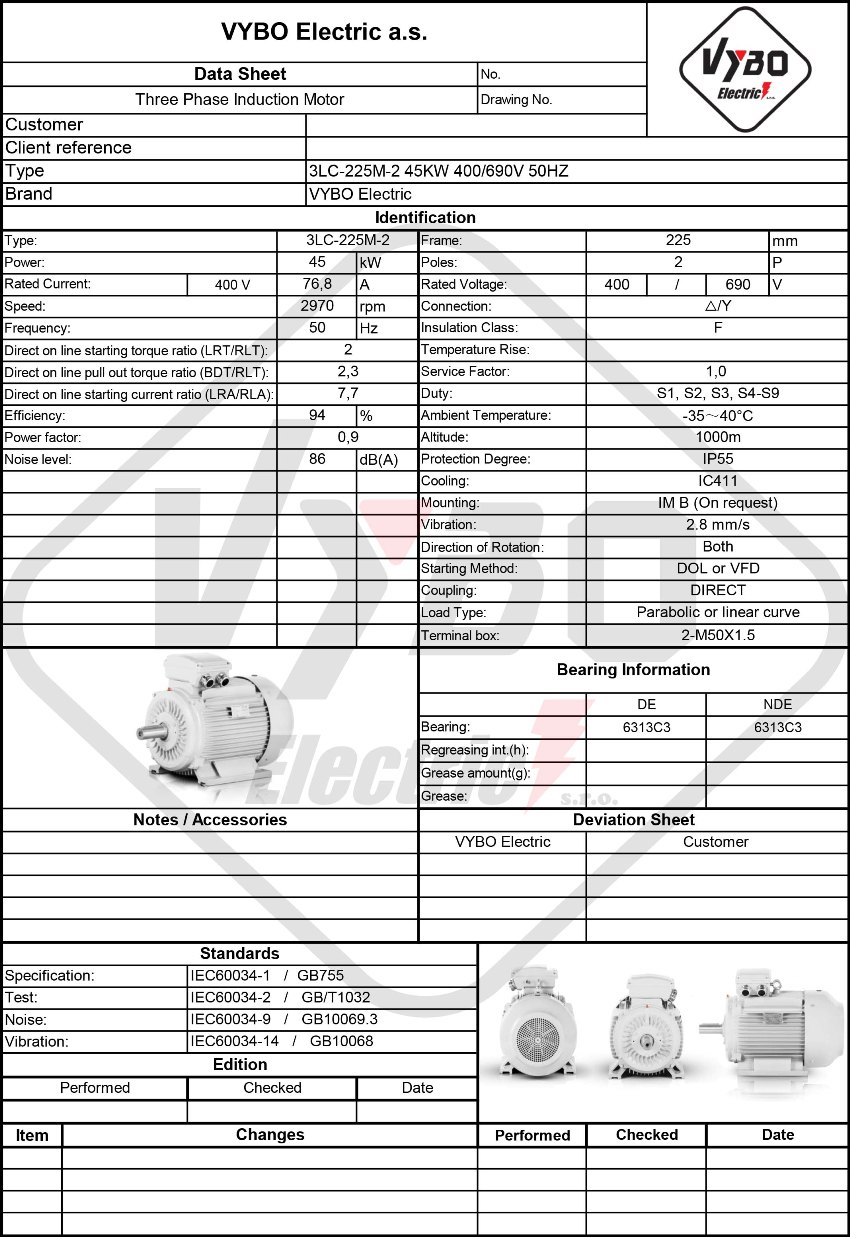

Trefaset elmotor: 3LC-225M-2, 45 kW
| Grundlæggende tekniske data | |
| Motortype | 3LC-225M-2 |
| Nominel effekt (kW) | 45 |
| Rammestørrelse (mm) | 225 |
| Antal poler | 2 |
| Nominelt omdrejningstal (omdr./min.) | 2970 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Nominel spænding (V) | 400/690 |
| Tilslutning | △/Y |
| Nominel strøm 400 V (A) | 76,8 |
| Nominel strøm 690 V (A) | 44,52 |
| Virkningsgrad ved 100 % belastning (%) | 94 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,9 |
| Start- og momentkarakteristik | |
| Forhold for startmoment (LRT/RLT) | 2 |
| Forhold for kipmoment (BDT/RLT) | 2,3 |
| Forhold for startstrøm (LRA/RLA) | 7,7 |
| Rotorens inertimoment (kg·m²) | 0,3335 |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfri) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | Direkte start (DOL), frekvensomformer (VFD), softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Kabelgennemføringer | 2-M50X1.5 |
| Driftsbetingelser | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Emballage og mål | |
| Emballagemål (mm) | 1012*542*596 |
| Pakkevægt (kg) | 342 |
| Lejer og smøring | |
| DE/NDE-lejer | 6313-C3/6313-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
Et nominelt omdrejningstal på 2970 omdr./min. og en effekt på 45 kW gør 3LC-225M-2 til en løsning for drev, der kræver stabilt moment og effektivitet ved kontinuerlig drift. Denne 2-polede elektriske motor giver særlig værdi, hvor lange arbejdscyklusser, præcis acceleration og et lavt niveau af uplanlagt stilstand forventes.
2-polet elektrisk motor til præcis start og stabil belastning
En mærkestrøm på 76.8 A ved △ 400 V og 44.52 A ved Y 690 V muliggør passende brug i standard industrielle strømforsyningssystemer. Et startmomentforhold på 2 og et kipmomentforhold på 2.3 hjælper ved start af udstyr med højere akselbelastning. Startstrømsforholdet på 7.7 er vigtigt ved dimensionering af startsystemer, hvor både beskyttelsesdimensionering og forsyningsgrenen skal tages i betragtning.

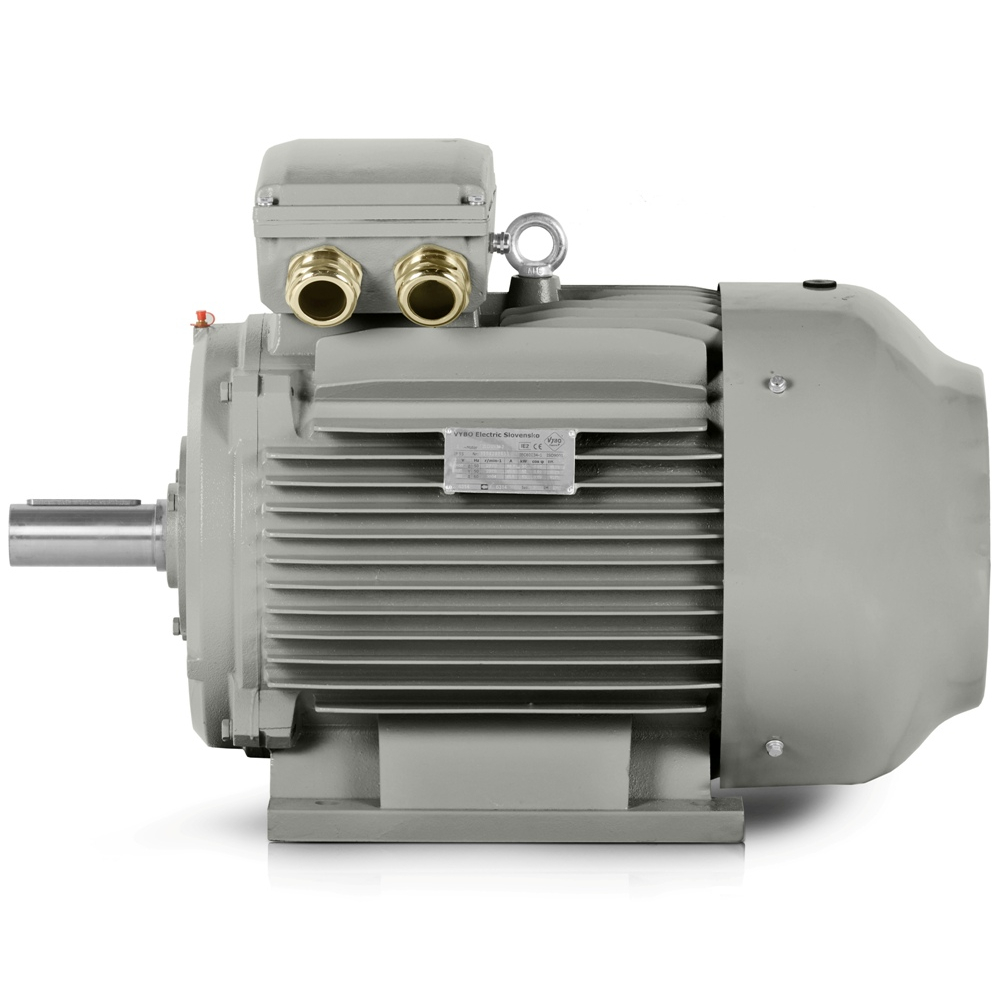

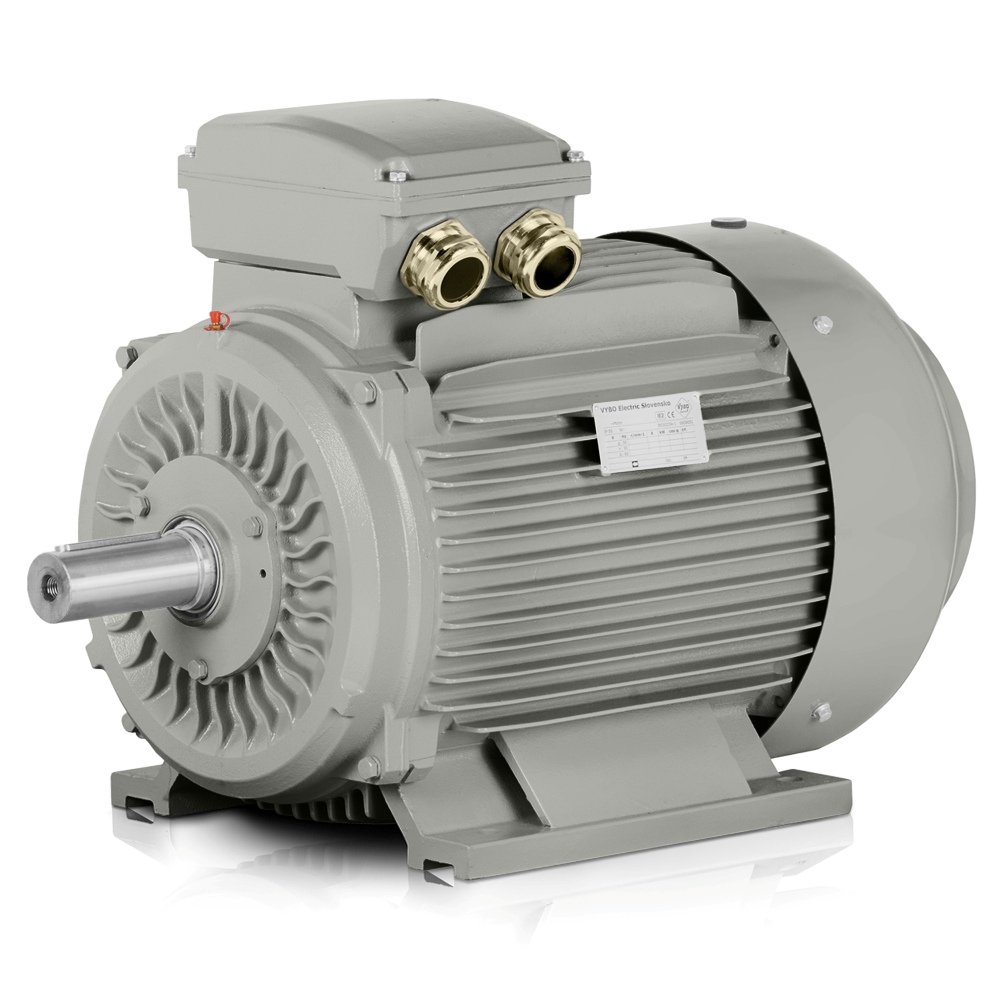

Robust støbejernsramme til værksteds- og produktionsbrug
Den robuste støbejernsramme er udviklet til drift, hvor mekanisk holdbarhed og monteringsstabilitet er afgørende. Forstærkede lejeskjolde i støbejern og forstærkede støbejernsfødder øger modstandsdygtigheden ved montering på en maskinramme og under langvarig drift med vibrationer. Et støjniveau på 86 dB(A) ligger inden for et område, der kan indregnes i arbejdspladsens design uden unødvendigt kompromis med robustheden.
Lejeopbygning til længere serviceintervaller
DE-leje 6313-C3 og NDE-leje 6313-C3 understøtter stabil drift under belastninger, der passer til let og mellemstor industri. Rotorens inertimoment på 0.334 kg/m² hjælper ved dimensionering af startprocessen og valg af forbindelse til en gearkasse eller en anden drevet komponent. Kabelforskruninger 2-M50X1.5 forenkler tilslutning i eltavler og OEM-enheder.
IE3-effektivitetsklasse reducerer tab i daglig drift
IE3-effektivitetsklasse betyder Meget høj virkningsgrad og omsættes til lavere energiforbrug under lange daglige driftsperioder. En virkningsgrad på 94% og en effektfaktor på 0.9 understøtter energieffektiv drift selv i applikationer, hvor motoren kører i stabil tilstand. Dette er værdifuldt, når en asynkron elektrisk motor integreres i linjer med gentagen start og stabile belastninger.
Denne serie asynkrone elektriske motorer anvendes i transportbånd til emballeringslinjer, skruekompressorer, procesvandspumper, ventilatorer i udsugningssystemer, blandere i fødevareproduktion, metalslibere, saveenheder, blandeenheder til kemisk dosering, granuleringslinjer, mindre ekstrudere og vikledrev i tekstilproduktion. Disse applikationer lægger vægt på gentagelig momentoverførsel, termisk reserve og servicetilgængelighed.
Emballagemål og håndtering under installation
En emballagevægt på 342 kg og emballagemål på 1012*542*596 mm er vigtige for varemodtagelse, opbevaring og installation. I praksis forenkler de planlægningen af løfteudstyr i værkstedet og logistikken til produktionsenheder. Mere end 15 års erfaring med industrielle drev afspejles i, hvordan denne asynkrone elektriske motor vurderes både ved valg af en erstatning og ved konstruktion af en ny OEM-maskine.
2-polet elektrisk motor til OEM-maskiner og teknologiske enheder
I let og mellemstor industri bruges en 2-polet elektrisk motor, hvor kompakte dimensioner, højere hastighed og krav om langvarig drift mødes. 3LC PRO-modellen i version 3LC-225M-2 passer til enheder, hvor eksisterende montering, akselkobling og elektrisk tilslutning skal afstemmes præcist uden at ændre produktionslogikken. Denne tilgang sparer tid både ved integration af nye linjer og ved udskiftning af et ældre drev.
Ved dimensionering af systemet er det nyttigt at tage højde for, at motoren fungerer som en IE3-elektrisk motor med fokus på effektivitet og driftsstabilitet. Hvis du forbereder udskiftning af et drev, skal du bestille 3LC-225M-2 i god tid, så den er tilgængelig uden forsinkelser under installation og produktionsopstart.
