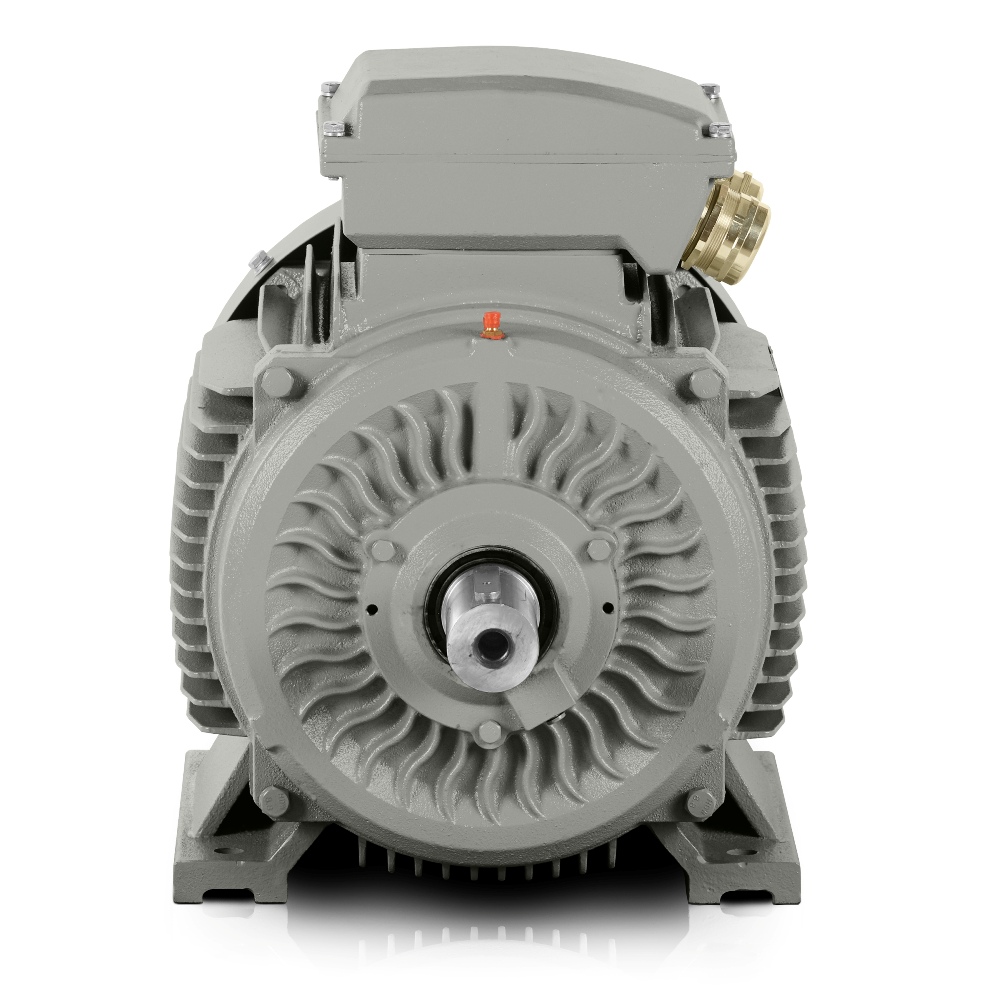

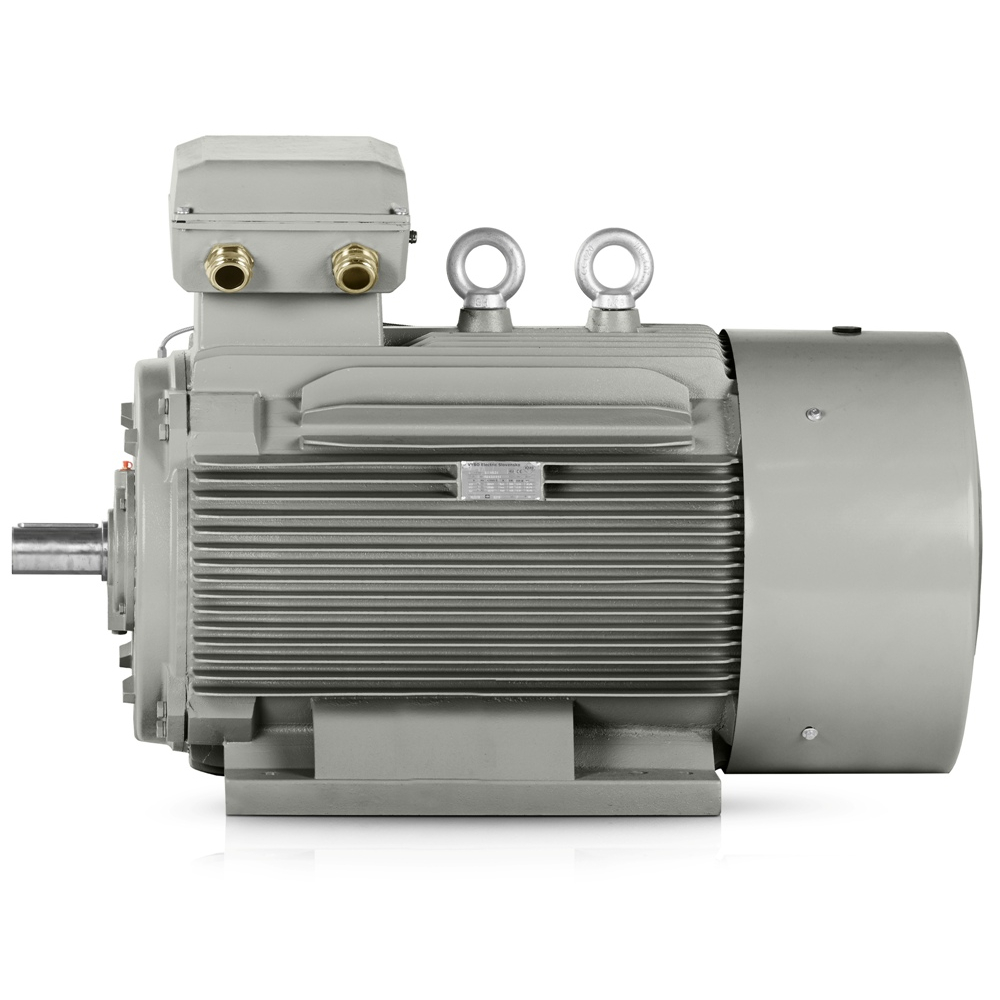

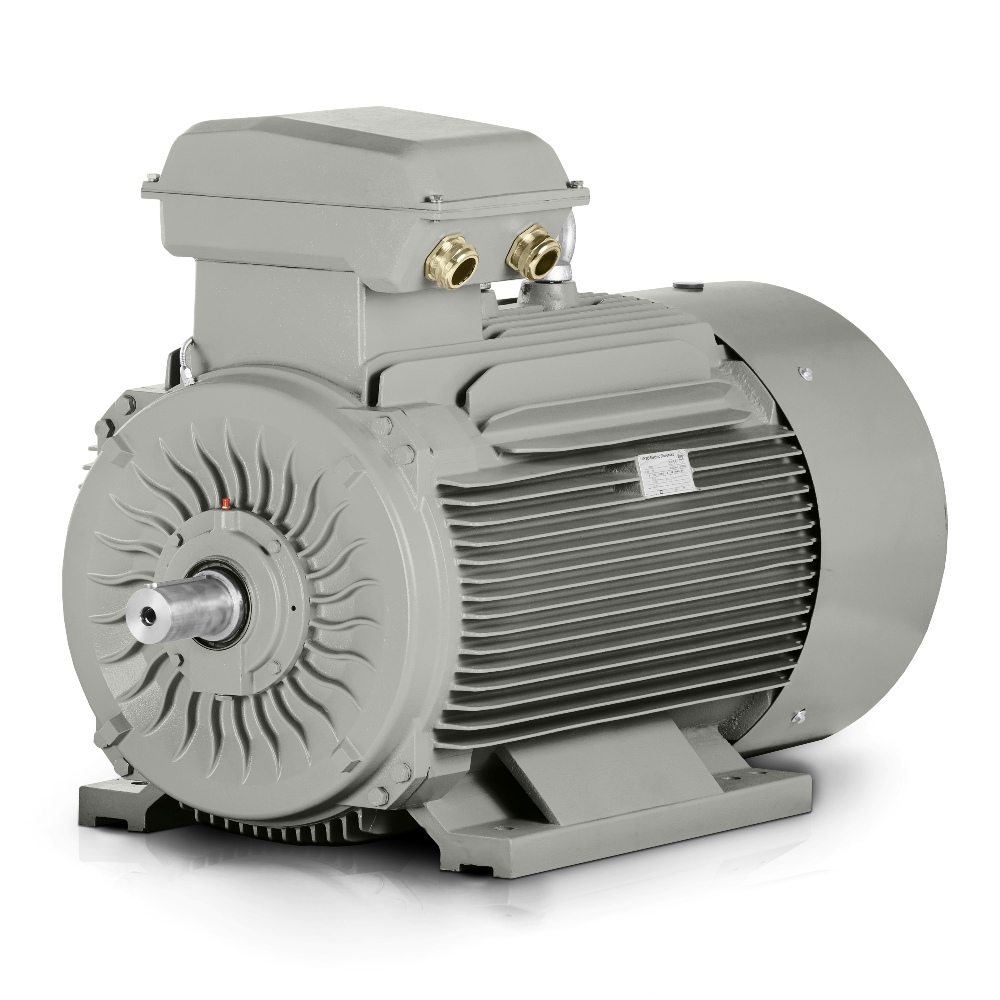

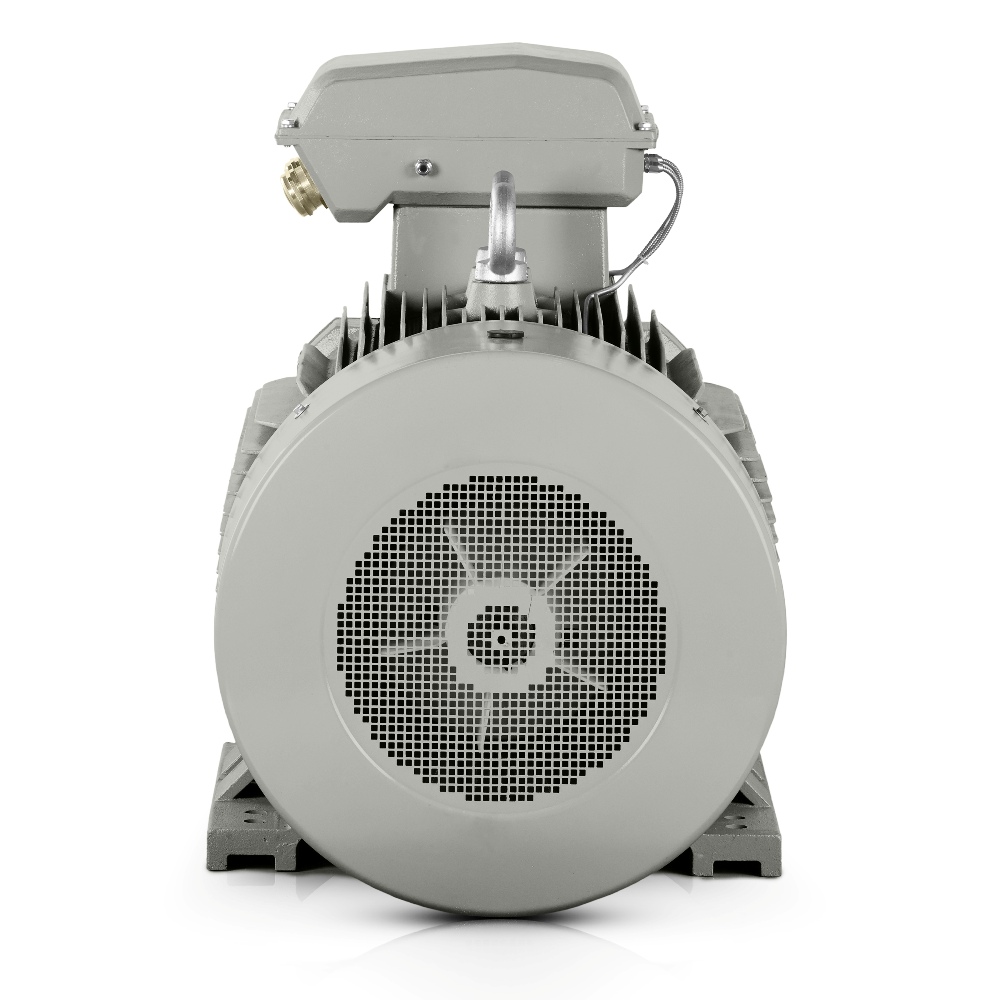

Trefaset elmotor: 3LC-355LX1B-2, 400 kW
| Grundlæggende tekniske data | |
| Motortype | 3LC-355LX1B-2 |
| Nominel effekt (kW) | 400 |
| Rammestørrelse (mm) | 355 |
| Antal poler | 2 |
| Nominelt omdrejningstal (omdr./min.) | 2985 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Nominel spænding (V) | 400/690 |
| Tilslutning | △/Y |
| Nominel strøm 400 V (A) | 655 |
| Nominel strøm 690 V (A) | 380 |
| Virkningsgrad ved 100 % belastning (%) | 95,8 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,92 |
| Start- og momentkarakteristik | |
| Forhold for startmoment (LRT/RLT) | 1,4 |
| Forhold for kipmoment (BDT/RLT) | 2 |
| Forhold for startstrøm (LRA/RLA) | 7 |
| Rotorens inertimoment (kg·m²) | – |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfri) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | Direkte start (DOL), frekvensomformer (VFD), softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Kabelgennemføringer | 2-M63X1.5 |
| Driftsbetingelser | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Emballage og mål | |
| Emballagemål (mm) | – |
| Pakkevægt (kg) | 2000 |
| Lejer og smøring | |
| DE/NDE-lejer | 6319-C3/6319-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
I tung produktion, transportlinjer og hoveddrev til teknologiske enheder påvirker den rigtige elektriske motor på 3000 omdr./min. stabilitet og omkostninger hver dag. 3LC-355LX1B-2 leverer 400 kW og hjælper med at bevare både besparelser og løsningens værdi, hvor driftsstop og unødvendig overbelastning ikke kan accepteres.
IE3-effektivitetsklassen er især fordelagtig i kontinuerlig drift, hvor energiforbruget påvirker budgettet i hvert skift. Industriel automatisering kræver et drev, der kan accelerere hurtigt, holde et stabilt omdrejningstal og give lange serviceintervaller uden unødvendige indgreb.
Elektrisk motor 3000 omdr./min. til krævende produktionslinjer
Et mærkeomdrejningstal på 2985 omdr./min. muliggør jævn drift i anvendelser, hvor præcis respons på belastning og ensartet effekt gennem hele skiftet er vigtigt. En 400 V-elektrisk motor tilsluttet ved △ 400V har en mærkestrøm på 655 A, mens den ved Y 690V arbejder med 380 A, hvilket forenkler designet af strømfordeling og dimensionering af startkomponenter.
En robust støbejernsramme øger modstanden mod vibrationer, støv og termisk belastning. Forstærkede lejeskjolde i støbejern og forstærkede fødder i støbejern hjælper med at bevare nøjagtig opretning under forhold, hvor selv små bevægelser kan påvirke drevets levetid.
- Hoveddrev til en tilslagsknuser i en stenforarbejdningslinje.
- Ekstruderdrev i en produktionslinje til plastprofiler.
- Hovedventilatorens drivenehed i en cementfabrik.
- Motor til kølekredspumpe i et stålværk.
- Blanderdrev i et kemisk anlæg med høj kapacitet.
- Hoveddrev til båndtransportør i et logistik- og emballagecenter.
Gennemprøvet grundlag for OEM-projekter og modernisering
For OEM-producenter af store teknologiske enheder er det vigtigt, at den elektriske motor kan integreres i designet uden unødvendige kompromiser ved drevgrænsefladen. DE-leje 6319-C3 og NDE-leje 6319-C3 understøtter langsigtet stabilitet under radial og aksial belastning, hvilket er nyttigt i robuste anvendelser med variable belastninger.
Et støjniveau på 95 dB(A) svarer til effektklassen for store industrielle enheder, mens en emballagevægt på 2000 kg afspejler en konstruktion, der er forberedt til seriøs drift. Den gennemprøvede producent og distributør VYBO Electric giver desuden sikkerhed omkring oprindelse og kontinuitet ved planlægning af reservedele og større leverancer.
400/690 V til integration i eksisterende strømforsyningssystemer
En 400/690 V-forsyning forenkler anvendelsen i drift, hvor motoren skal tilpasses den eksisterende elektriske infrastruktur. Et startmomentforhold på 1.4, et maksimalt momentforhold på 2 og et startstrømsforhold på 7 hjælper konstruktører med at vurdere startadfærden og vælge passende beskyttelse og startmetoder.
Ved langvarig drift er en effektfaktor på 0.92 også vigtig, fordi den understøtter en fornuftig udnyttelse af den elektriske energi i systemet. Denne værdi er især praktisk, hvor netbelastning og disciplineret drift af hele linjen overvåges.
En løsning til drift, der kræver ydelse uden driftsstop
3LC-355LX1B-2 passer til projekter, hvor der forventes pålidelig start, stabilt arbejde under belastning og langsigtet tilgængelighed fra drevet. For operatører af store fabrikker er det vigtigt, at motoren holder linjens rytme uden at kræve uforholdsmæssig meget vedligeholdelsesopmærksomhed.
Kombineret med en virkningsgrad på 95.8% er denne elektriske motor på 3000 omdr./min. en løsning, der understøtter pålidelig produktion, effektiv drift og bedre kontrol over teknologien i krævende industrimiljøer.
