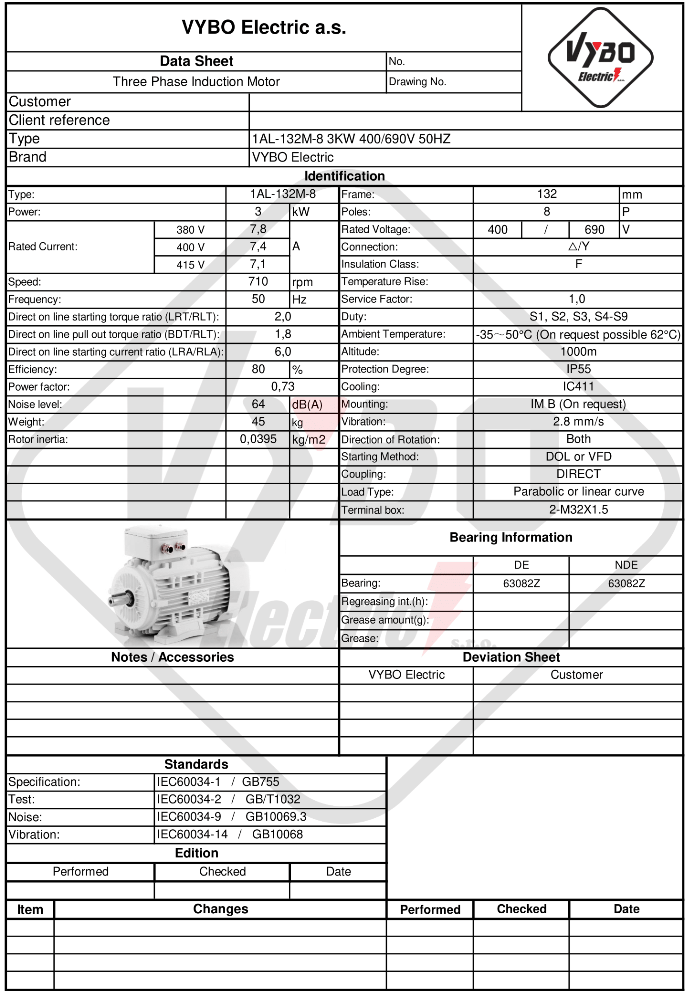

Elektrisk motor 3 kW, 710 omdr./min., 400 V, 1AL-132M-8

Et solidt grundlag for langsomtgående teknologier med regelmæssig arbejdscyklus

Elmotor 1AL-132M-8 er beregnet til anlæg, hvor drevet ikke vurderes på hastighed, men på stabilitet, rolig gang og evnen til at arbejde længe i en jævn driftstilstand. En effekt på 3 kW ved et nominelt omdrejningstal på 710 o/min gør denne 8-polede model velegnet til teknologier, hvor materiale flyttes, blandes, cirkuleres eller doseres i et regelmæssigt tempo. Denne karakter passer til snegletransportører, båndlinjer, blandeenheder, cirkulationspumper, ventilationsanlæg, udsugningsarme, sorteringsborde, fyldelinjer, langsomt roterende enheder og arbejdsmoduler i emballageteknologi. I disse processer er det vigtigt, at drevet ikke tvinger teknologien til pludselige reaktioner, men hjælper med at bevare en afbalanceret arbejdsrytme.

Installation, mekanisk montering og placering i maskinen

Modellen har en akselhøjde på 132 mm og er derfor egnet, hvor der allerede forventes en mere robust monteringsbase og sikker effektoverførsel til den tilsluttede mekanik. Størrelsen passer godt til mere robust byggede maskiner, længere transportbaner, større blandebeholdere, pumpekredse og ventilationsanlæg, hvor stabil drift skal kombineres med en passende effektreserve. 6308-2Z-lejerne på DE- og NDE-siden understøtter rolig rotation, og en vibrationshastighed på 2,8 mm/s i klasse A bidrager til afbalanceret opførsel efter kobling til remskive, kobling eller andet transmissionselement. Afbalancering med halv kile svarer til normal industriel montering, og motoren kan rotere i begge retninger, hvilket gør integration i forskellige maskinopbygninger lettere uden unødige konstruktionsbegrænsninger.

Ved håndtering, opbevaring og transport er emballagemålene 540 × 310 × 340 mm og den emballerede vægt på 45 kg nyttige. Konstruktionen omfatter kabelforskruninger 2-M32X1.5, så den elektriske tilslutning kan forberedes i overensstemmelse med almindelig industriel standard. Rotorens inertimoment på 0,0395 kg·m² understøtter en afbalanceret reaktion ved start og ændringer i driftstilstanden, især i udstyr der gennemløber flere faser af arbejdscyklussen.

Betydningen af effekt og hastighed i konkrete processer

Med 3 kW og 710 o/min er dette et drev, der naturligt passer til processer med roligere effektoverførsel. Ved blanding af tankindhold er det lettere at holde mediet i jævn bevægelse, på en transportør bevæges materialet i et roligere tempo, på en fyldelinje er det lettere at stabilisere kontinuiteten mellem de enkelte trin, og i et pumpe- eller ventilatoranlæg kan en stabil driftstilstand opretholdes uden unødigt bratte ændringer. Modellen passer derfor også godt til teknologier med lange daglige driftstider, hvor gentagelighed, jævn belastning og sikker reaktion ved hver efterfølgende start er vigtige.

Et startmomentforhold på 2,0 i forhold til mærkemomentet giver motoren et solidt grundlag ved start. Kipmomentforholdet på 1,8 hjælper med at håndtere normale ændringer i arbejdsmodstanden, mens startstrømsforholdet på 6,0 er vigtigt for korrekt dimensionering af elektrisk start og beskyttelse. I cyklisk teknologi betyder det, at motoren også kan anvendes, hvor udstyret starter gentagne gange under et skift, hvor belastningen ændres efter procesfasen, eller hvor en sikker start uden for store mekaniske stød kræves. Modellen er beregnet til en parabolsk eller lineær belastningskarakteristik og passer derfor til mange industrielle anvendelser med jævn eller regelmæssigt fordelt modstand.

Elektrisk tilslutning og driftsmæssig holdbarhed

Elmotor 1AL-132M-8 er beregnet til 230/400 V ved 50 Hz med trekant/stjerne-kobling. Mærkestrømmen er 12,87 A ved 230 V og 7,4 A ved 400 V, hvilket giver et klart grundlag for dimensionering af sikringer, kontaktorer og beskyttelseselementer i styrepanelet. Motoren er egnet til DOL, styring med frekvensomformer og brug med softstarter. Det udvider anvendelsen fra enkle selvstændige maskiner til teknologier, hvor en blødere start eller tilpasning af arbejdshastigheden er nødvendig. Løsningen er praktisk til transportbaner med mere følsom produktoverførsel, materialedosering, blanding med varierende modstand og cirkulationskredse, hvor hele systemets opstart skal indstilles fornuftigt.

I den daglige drift er beskyttelse mod miljøet også vigtig. IP55-beskyttelse hjælper med at beskytte motoren under forhold med støv, fugt og normale industrielle forureninger. IC411-køling understøtter varmeafledning ved standardbelastning, og kombinationen af isolationsklasse F og temperaturstigning B giver et passende termisk grundlag for regelmæssig, langvarig drift. Servicefaktoren på 1,0 svarer til standard industriel brug. Driftsarterne S1, S2, S3 og S4-S9 er tilgængelige, så motoren kan anvendes både kontinuerligt og i gentagne driftscyklusser. Den er beregnet til omgivelsestemperaturer op til +65 °C og højder op til 1000 m. Et støjniveau på 64 dB(A) understøtter rolig drift i haller, hvor flere maskiner arbejder side om side.

Modellen tilhører serien 1AL OPTIMAL, professionelle VYBO Electric-lavspændingsmotorer med aluminiumsramme til bred industriel anvendelse. Elmotor 1AL-132M-8 giver et solidt mekanisk grundlag, afbalanceret 8-polet drift og parametre, der passer dér, hvor teknologien skal arbejde roligt, pålideligt og uden unødige udsving gennem hele driftsperioden.
