Trefaset elmotor: 3LC-355LX2A-6, 355 kW
| Grundlæggende tekniske data | |
| Motortype | 3LC-355LX2A-6 |
| Nominel effekt (kW) | 355 |
| Rammestørrelse (mm) | 355 |
| Antal poler | 6 |
| Nominelt omdrejningstal (omdr./min.) | 990 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Nominel spænding (V) | 400/690 |
| Tilslutning | △/Y |
| Nominel strøm 400 V (A) | 601 |
| Nominel strøm 690 V (A) | 348 |
| Virkningsgrad ved 100 % belastning (%) | 95,8 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,89 |
| Start- og momentkarakteristik | |
| Forhold for startmoment (LRT/RLT) | 1,3 |
| Forhold for kipmoment (BDT/RLT) | 2 |
| Forhold for startstrøm (LRA/RLA) | 6,5 |
| Rotorens inertimoment (kg·m²) | – |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfri) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | Direkte start (DOL), frekvensomformer (VFD), softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Kabelgennemføringer | 2-M63X1.5 |
| Driftsbetingelser | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Emballage og mål | |
| Emballagemål (mm) | – |
| Pakkevægt (kg) | 2200 |
| Lejer og smøring | |
| DE/NDE-lejer | 6322-C3/6322-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
Den 1000 omdr./min. elektriske motor i model 3LC-355LX2A-6 giver en ideel balance mellem indkøbspris og energibesparelser til driftsmiljøer, hvor stabil ydelse, langsigtet tilgængelighed af reservedele og enkel integration i et eksisterende drev er afgørende. Med en effekt på 355 kW og en nominel hastighed på 990 omdr./min. er denne elektriske motor klar til opgaver, der kræver jævn momentoverførsel uden unødvendige driftsudsving.

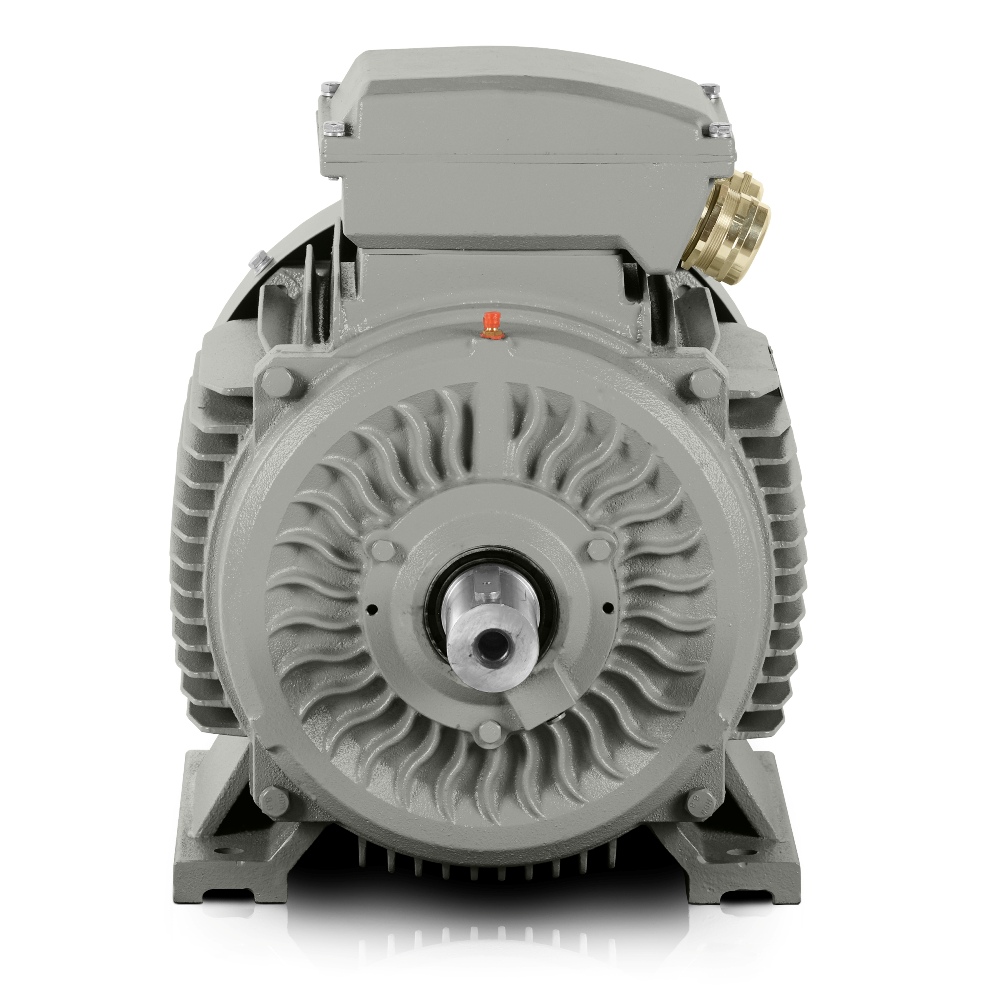

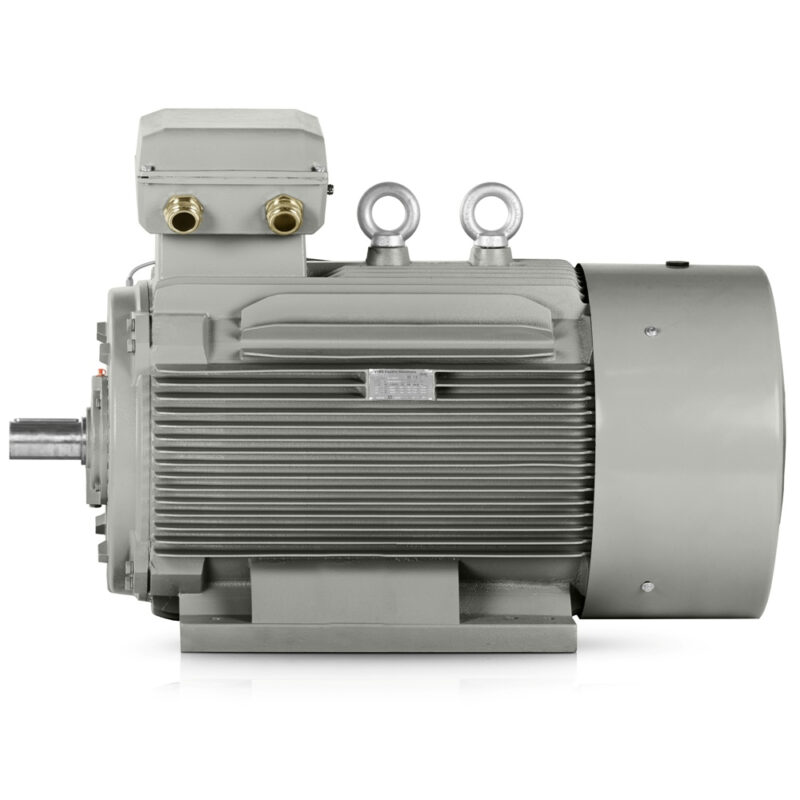

Den robuste støbejernsramme er designet til miljøer, hvor maskiner udsættes for vibrationer, cyklisk belastning og lange driftsskift. Forstærkede lejeskjolde og støbejernsfødder øger montagestivheden, så motoren opfører sig bedre ved start, ved overførsel af tunge belastninger og under langvarig drift i teknologiske systemer. For operatører af store fabrikker betyder det færre indgreb i monteringen og mere præcis justering mellem motoren og det drevne udstyr.
1000 omdr./min. elektrisk motor til stabil drift af store produktionssystemer
I serieproduktion og OEM-samlinger fungerer en asynkron elektrisk motor godt, hvor drevet skal arbejde forudsigeligt og uden følsomhed over for normale belastningsændringer. Nominel strøm på 601 A ved △ 400V og 348 A ved Y 690V forenkler både tavledesign og dimensionering af kabelruter. Kabelgennemføringerne 2-M63X1.5 forenkler tilslutningen ved installation i industrielle samlinger.
Robust støbejernsramme til vibrationer, dynamiske stød og lange skift
I praksis giver støbejernskonstruktionen bedre dæmpning af mekaniske vibrationer og bevarer montagegeometrien under langvarig brug. Dette er særligt vigtigt i linjer, hvor den elektriske motor er installeret i systemer med pumper, kompressorer, transportører eller blandere. Et støjniveau på 95 dB(A) kan indregnes ved indretning af arbejdsplads og design af serviceadgang.
- Højtydende pumpeenheder til procesmedier.
- Ventilatorer til køletårne i kontinuerlig drift.
- Horisontale transportører med høj belastningsinerti.
- Snegletransportører til bulkmaterialer i siloer.
- Mølledrev i cementproduktionslinjer.
- Knusesystemer i stenforarbejdningsanlæg.
- Blandeudstyr i kemiske fabrikker.
- Ekstrudere til polymerforarbejdning.
- Valseenheder i metallurgiske linjer.
- Kompressorstationer til teknisk luft.
- Op- og afviklingsstativer i papirindustrien.
IE3-effektivitetsklasse reducerer omkostninger ved kontinuerlig drift
IE3-effektivitetsklassen er velegnet til driftsmiljøer, der overvåger energiforbruget i hele det teknologiske system. Meget høj effektivitet er især mærkbar under lange driftsvinduer, hvor hvert procentpoint tab påvirker elomkostningerne og reducerer maskinens termiske belastning. En effektivitet på 95.8% og en effektfaktor på 0.89 hjælper med at designe et drev med fornuftig reservekapacitet til normale produktionsformer.
Med 3LC PRO-modeller afspejles producentens mangeårige erfaring i, hvordan motoren håndterer start, stabil drift og gentagne driftsændringer. Et startmomentforhold på 1.3 og et maksimalmomentforhold på 2 understøtter brug i applikationer, hvor kontrolleret acceleration af teknologien er vigtig. Startstrømsforholdet på 6.5 gør det også lettere at vurdere netbelastningen ved opstart.
6322-C3-lejer og et servicekoncept til lange vedligeholdelsesintervaller
DE-leje 6322-C3 og NDE-leje 6322-C3 er egnede til robust rotorunderstøtning i tung industriel drift. Denne løsning gavner maskiner, der kører i kontinuerlige skift og kræver ensartet drift uden hyppige stop. En pakkevægt på 2200 kg svarer til en effektklasse, der almindeligvis integreres i større teknologiske samlinger.
Elektrisk motor til projekter, hvor systemintegration er afgørende
I et OEM-projekt er det afgørende, at motoren kan indarbejdes præcist i maskindesignet, tavlelogikken og fabrikkens servicekoncept. Denne elektriske motor understøtter løsninger, hvor drevet forventes at arbejde inden for en standard industriel arkitektur uden unødvendige ændringer omkring det. Den er derfor velegnet til integratorer, der har brug for en pålidelig platform til gentagen brug i serieproduktion.
3LC-355LX2A-6 er en løsning til store fabrikker, der søger ydelse, stivhed og energimæssig rationalitet i ét drev. Udnyt tilbuddet og vælg en motor, der understøtter langsigtet driftsstabilitet og lavere energiomkostninger.
