Elektrisk motor 315 kW, 1490 omdr./min., 400/690 V, 3LC-355L2-4

4-polet elektrisk motor til stabilt moment i kontinuerlig drift

3LC PRO 3LC-355L2-4 er en 4-polet elektrisk motor med en effekt på 315 kW, som giver en ideel balance mellem indkøbspris og energibesparelser. I praksis betyder det en motor til virksomheder, hvor man ikke kun overvåger effektreserven, men også de langsigtede driftsomkostninger for hele linjen. En nominel hastighed på 1490 omdr./min. giver et stabilt driftspunkt for pumper, transportører og teknologiske enheder, der har brug for jævn start og pålideligt moment.

IE3-effektivitetsklassen reducerer unødvendige tab ved normal belastning og hjælper med at holde forbruget under kontrol, også i udstyr med lange driftstider. For mellemstore virksomheder og store fabrikker er det en løsning, der kan ses på energiregningen uden at kræve kompromiser i drevets konstruktion. I drevteknikken bliver denne forskel hurtigt synlig i årsbalancen.

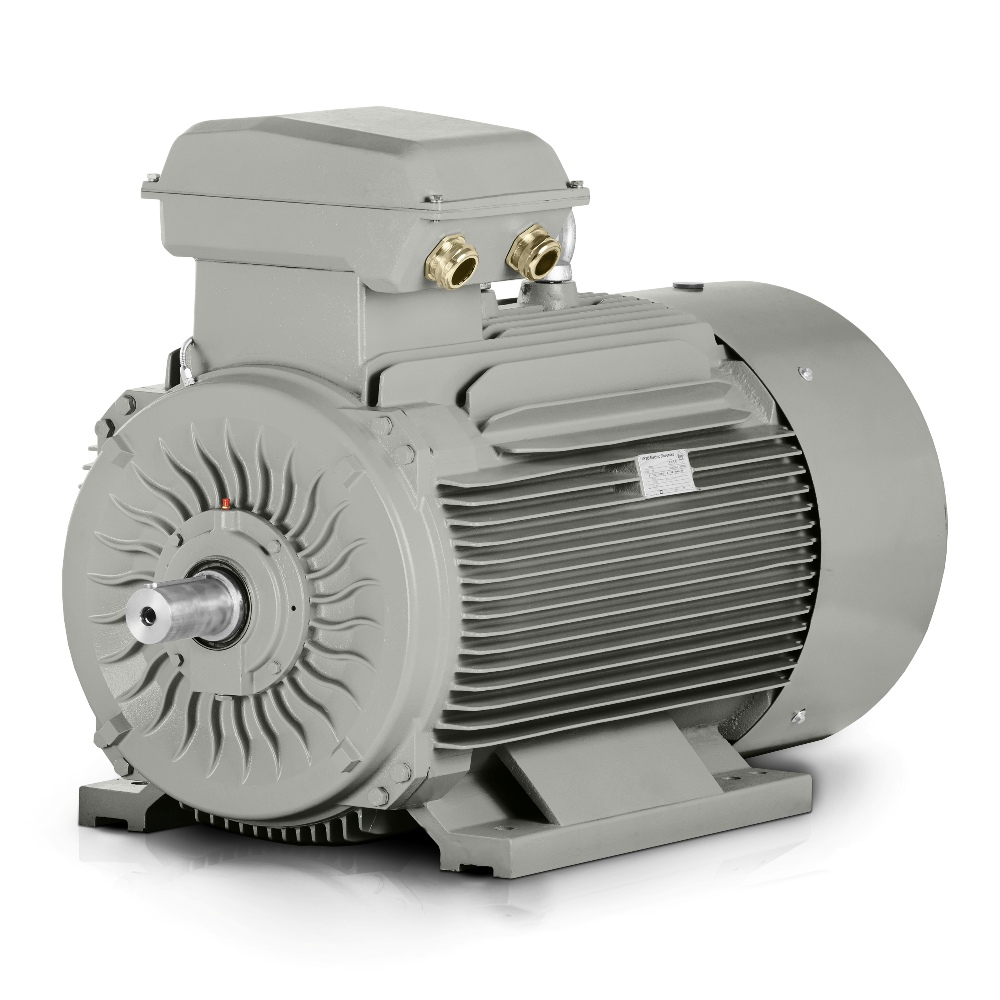

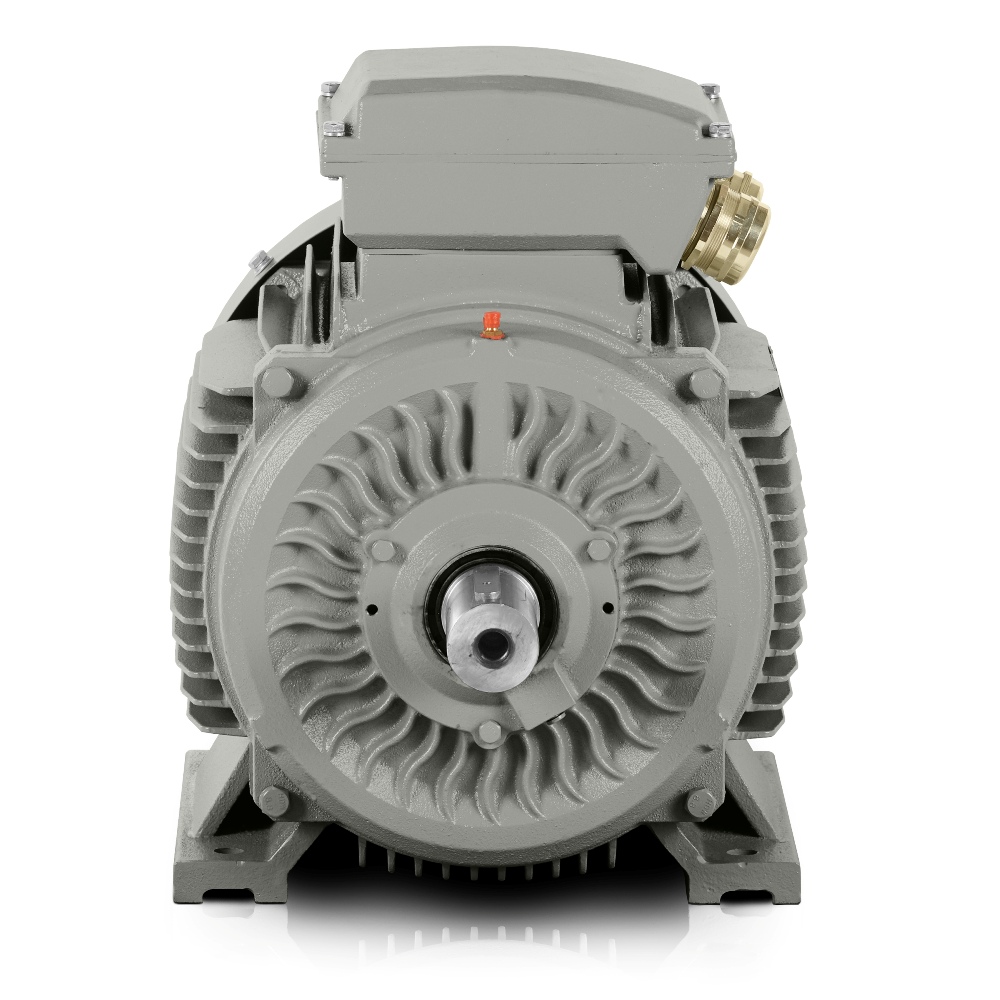

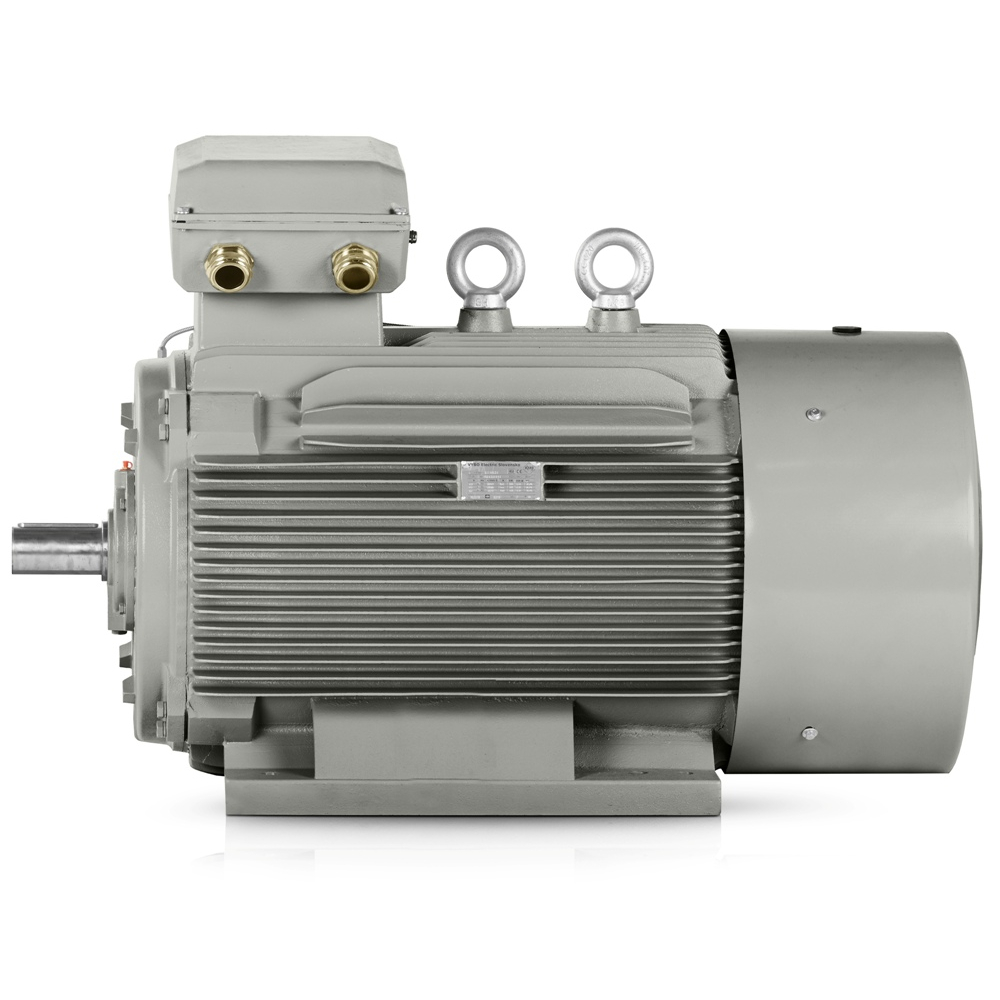

En robust støbejernsramme er udviklet til anvendelser, hvor motoren arbejder under vibrationer, støv eller hyppige starter. Forstærkede lejeskjolde i støbejern og forstærkede støbejernsfødder øger montagens stivhed, hvilket er vigtigt både for præcis montering på maskinrammen og for langvarig drift under højere mekaniske belastninger. Ingeniører og konstruktører værdsætter løsningen, når motoren skal installeres i udstyr uden yderligere ændringer af fundamentet.

IE3-motor til produktion, hvor driftssikkerhed er afgørende

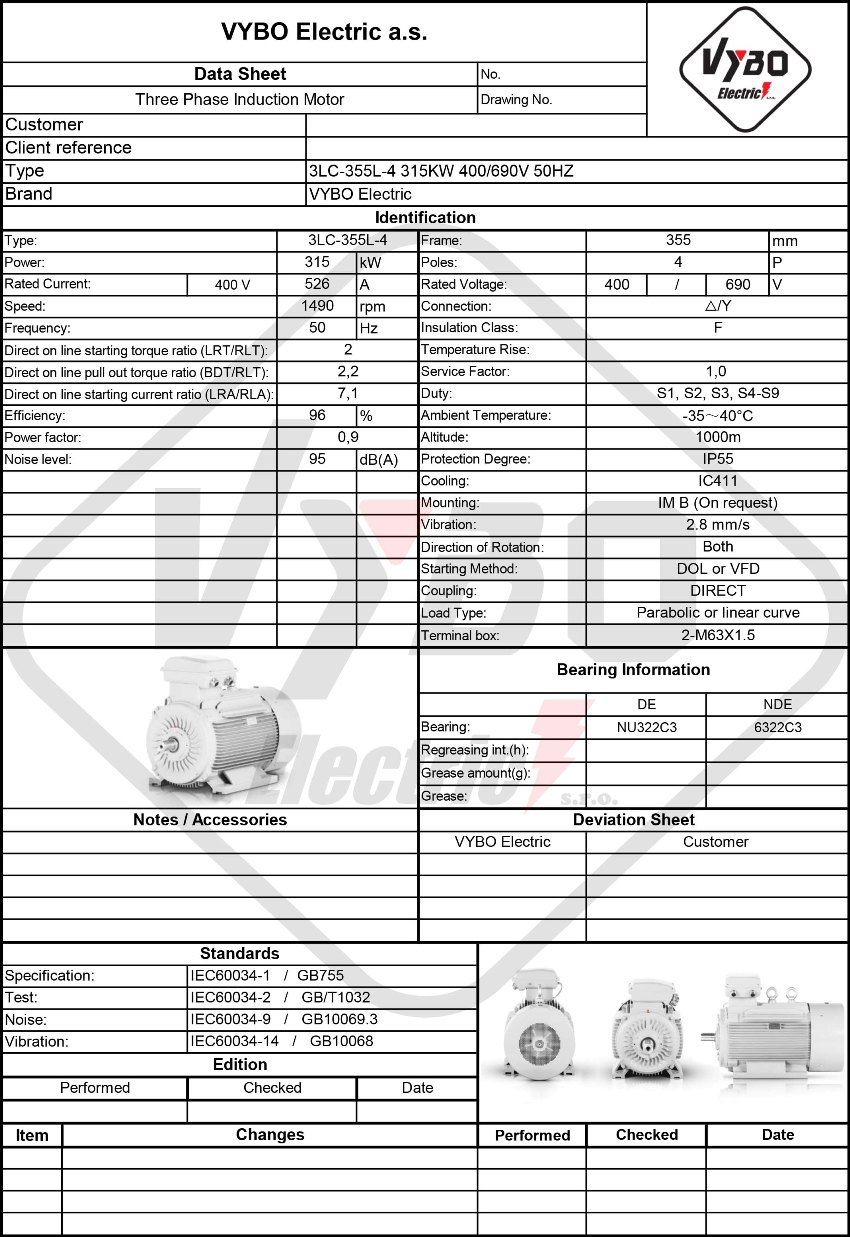

Denne IE3-elektriske motor bygger på erfaring fra anlæg, hvor hvert stilstandsinterval og hvert procentpoint i virkningsgrad tæller. En effektfaktor på 0,9 understøtter dimensioneringen af strømforsyningen i 400/690 V-systemer, og industriel integration bliver også lettere ved tilslutning til eksisterende koblingsudstyr. En mærkestrøm på 526 A ved △ 400V og 304,93 A ved Y 690V giver konstruktørerne et præcist grundlag for dimensionering af beskyttelsesudstyr, kabler og startkredsløb.

Et startmomentforhold LRT/RLT på 2 og et kipmomentforhold BDT/RLT på 2,2 giver reserve ved start af belastede teknologier. Et startstrømsforhold LRA/RLA på 7,1 er vigtigt ved udformning af netbeskyttelse og vurdering af spændingsfald i anlæg med flere store belastninger. Rotorinertien på 9,143 kg/m² hjælper ved beregning af drevdynamikken, især hvor massen af det transporterede medie ændrer sig, eller motoren er koblet til en enhed med større inerti.

Konstruktion, der understøtter lange serviceintervaller

6322-C3-lejer på både DE- og NDE-siden er valgt til høje belastninger og præcis rotation i industriel drift. Kabelforskruninger 2-M63X1.5 forenkler robuste tilslutninger i miljøer, hvor strømkabler skal føres uden unødvendige improvisationer. Et støjniveau på 95 dB(A) svarer til effektklassen og bør tages med i planlægningen ved installation i separate maskinrum eller lukkede enheder.

3LC PRO 3LC-355L2-4 har en pakket vægt på 1794 kg og emballagemål på 1607*822*1161 mm, så håndtering med kran eller egnet løfteudstyr bør planlægges. Ved planlægning af vedligeholdelse og lager er det en fordel, at motoren bygger på en løsning, der er dokumenteret i tusindvis af industrielle installationer, så serviceteams og reservedelslagre kan bygge videre på etableret praksis frem for eksperimenter.

Anvendelser til transportører, pumper og teknologiske enheder

Takket være sine parametre og sin mekaniske konstruktion er motoren egnet til følgende konkrete anvendelser:

• Hovedbåndtransportører i sorteringslinjer til tilslagsmaterialer.
• Snegletransportører til kontinuerlig transport af bulkmaterialer.
• Centrifugalpumper i vandbehandling og proceskredsløb.
• Procesomrørere i kemisk produktion.
• Ventilationsenheder til store industrihaller.
• Udsugningsventilatorer i tørrelinjer.
• Kompressorstationer i energi- og produktionsanlæg.
• Møller til mineralforarbejdning.
• Knusere i stenbrud og genvindingsindustri.
• Briketteringspresser til kompakte materialer.
• Ekstrudere i polymerforarbejdning.
• Oprulnings- og afrulningsenheder i båndproduktion.
• Roterende sigter i fødevare- og kemisk filtrering.
• Procesblandestationer i papirindustrien.

Effektfordeling og dimensionering til 400/690 V

Ved projektering af en tilslutning i et 400/690 V-system er det vigtigt at kombinere mærkestrøm, beskyttelse og startstrategi med den faktiske belastningsprofil. Denne trefasede elektriske motor er derfor egnet til projekter, hvor man ikke kun tager højde for mærkeeffekten, men også den reelle driftsdynamik og den efterfølgende vedligeholdelse. For konstruktører giver den et praktisk grundlag for at opbygge et stabilt og servicevenligt drev.

Hvis du har brug for en motor, der passer ind i produktionen med fokus på energieffektivitet, mekanisk holdbarhed og langvarig drift, kan du benytte tilbuddet på 3LC PRO 3LC-355L2-4. IE3-effektivitetsklassen hjælper med at holde driftsomkostningerne under kontrol, også i anvendelser med høj udnyttelse hele året.
