Trefaset elmotor: 3LC-200L-4, 30 kW
| Grundlæggende tekniske data | |
| Motortype | 3LC-200L-4 |
| Nominel effekt (kW) | 30 |
| Rammestørrelse (mm) | 200 |
| Antal poler | 4 |
| Nominelt omdrejningstal (omdr./min.) | 1480 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Nominel spænding (V) | 400/690 |
| Tilslutning | △/Y |
| Nominel strøm 400 V (A) | 53,8 |
| Nominel strøm 690 V (A) | 31,19 |
| Virkningsgrad ved 100 % belastning (%) | 93,6 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,86 |
| Start- og momentkarakteristik | |
| Forhold for startmoment (LRT/RLT) | 2 |
| Forhold for kipmoment (BDT/RLT) | 2,3 |
| Forhold for startstrøm (LRA/RLA) | 7,8 |
| Rotorens inertimoment (kg·m²) | 0,3147 |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfri) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | Direkte start (DOL), frekvensomformer (VFD), softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Kabelgennemføringer | 2-M50X1.5 |
| Driftsbetingelser | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Emballage og mål | |
| Emballagemål (mm) | 862*492*656 |
| Pakkevægt (kg) | 279 |
| Lejer og smøring | |
| DE/NDE-lejer | 6312-C3/6312-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
I transportører, pumpestationer og blandeteknologier er jævn drift, tilgængelighed af reservedele og holdbarhed under langvarig belastning afgørende. Den elektriske motor på 1500 omdr./min. i versionen 3LC-200L-4 giver energibesparelser og værdi, som let og mellemstor industri værdsætter i den daglige drift af OEM-enheder og mindre teknologiske enheder.
Et robust fundament er særligt vigtigt til denne anvendelse. Den robuste støbejernsramme øger enhedens stabilitet, begrænser vibrationer og hjælper med at bevare præcis rotorjustering selv ved langvarig belastning. I praksis betyder det mere pålidelig drift i rammemonterede anvendelser, mindre belastning på koblinger og længere levetid for drevforbindelser.
IE3-effektivitetsklassen understøtter lavere forbrug under normal drift og giver mening overalt, hvor motoren kører mange timer hver dag. Kombineret med en effekt på 30 kW og et omdrejningstal på 1480 omdr./min. er det en løsning til teknologier, der skal balancere ydelse, forbrug og driftsdisciplin.
Elektrisk motor 1500 omdr./min. til stabil drift af produktionslinjer
Et nominelt omdrejningstal på 1480 omdr./min. giver et velegnet grundlag for drev, der skal arbejde uden udsving eller unødig overophedning. En 400 V elektrisk motor er et praktisk valg i dette segment til standard industrielle forbindelser, mens 400/690 V-versionen forenkler dimensionering af tavler og startkredsløb.
- Båndtransportør til pakkesortering i en logistikhal.
- Snegletransportør til bulkblandinger i kornforarbejdning.
- Centrifugalpumpe til cirkulationsvand i en teknologisk linje.
- Omrører i en kemisk doseringstank.
- Granulator i en linje til behandling af plastregranulat.

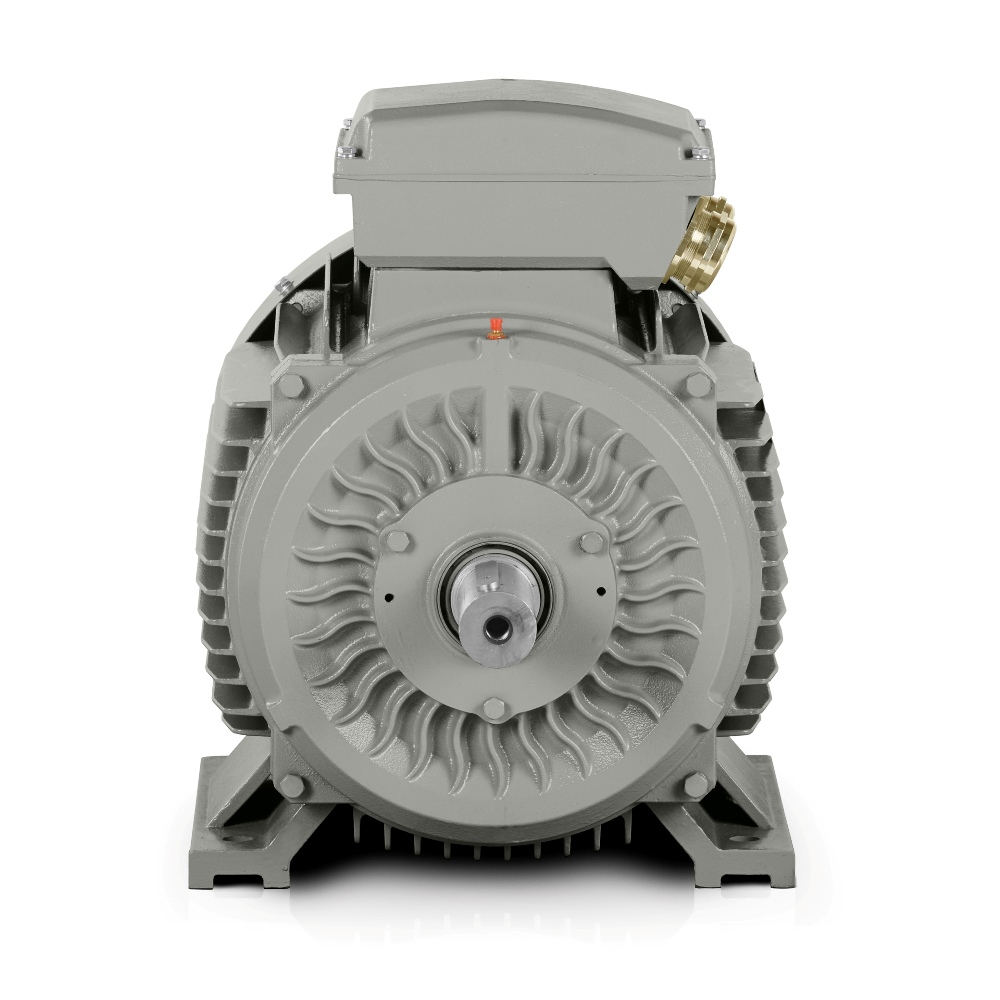

Støbejernskonstruktion til pålidelig montering og mindre nedetid
Forstærkede lejeskjolde i støbejern og forstærkede støbejernsfødder understøtter præcis montering af motoren i maskinkonstruktionen. Løsningen hjælper i udstyr, hvor torsionsbelastninger overføres, eller hvor stabilitet ved hyppige starter er nødvendig.
DE-lejet 6312-C3 og NDE-lejet 6312-C3 er velegnede til industriel brug med fokus på langsigtet driftssikkerhed. Et rotortræghedsmoment på 0.315 kg/m² hjælper også med at give en afbalanceret acceleration af drevet i teknologiske enheder.
IE3-effektivitet til lavere driftsomkostninger
Under lange driftscyklusser tæller hver watt, der ikke omdannes til unødige tab. IE3-effektivitetsklassen giver energieffektivitet, der især mærkes i anlæg med stabile belastninger og gentagne daglige driftsplaner.
En effektfaktor på 0.86 og en virkningsgrad på 93.6% understøtter fornuftig dimensionering af drevet uden behov for at overdimensionere teknologien alene som reserve. For driftssteder, der overvåger både energiforbrug og serviceintervaller, er dette en vigtig overvejelse ved valg af elektrisk motor til langvarig drift.
Klar til installation i OEM-udstyr
Modellen 3LC-200L-4 er velegnet til OEM-maskiner, hvor gentagelighed, installationsdisciplin og kompatibilitet med den tilgængelige konstruktionsplads er afgørende. Emballagemål på 862*492*656 mm og en emballeret vægt på 279 kg er også nyttige ved planlægning af forsendelse og håndtering på værkstedet.
Kabelforskruninger 2-M50X1.5 forenkler kabelføring i standard industrielle forbindelser, mens et støjniveau på 76 dB(A) hjælper med at opretholde acceptable forhold i teknik- og maskinrum. Som trefasede elektriske motorer fungerer disse enheder især godt, hvor der kræves jævn kraftoverførsel og enkel integration i eksisterende systemer.
3LC PRO-model fra gennemprøvet producent og distributør VYBO Electric
I sortimentet fra den gennemprøvede producent og distributør VYBO Electric er denne model en løsning til virksomheder, der har brug for en pålidelig motor med praktisk servicesupport og tydelig tilgængelighed til gentagen anvendelse. 3LC PRO er velegnet til teknologier, hvor langsigtet ensartethed af parametre og fornuftig driftsøkonomi værdsættes.
Kontakt os, hvis du har brug for et drev til pumpeenheder, transportører, blandelinjer eller dine egne OEM-enheder.
