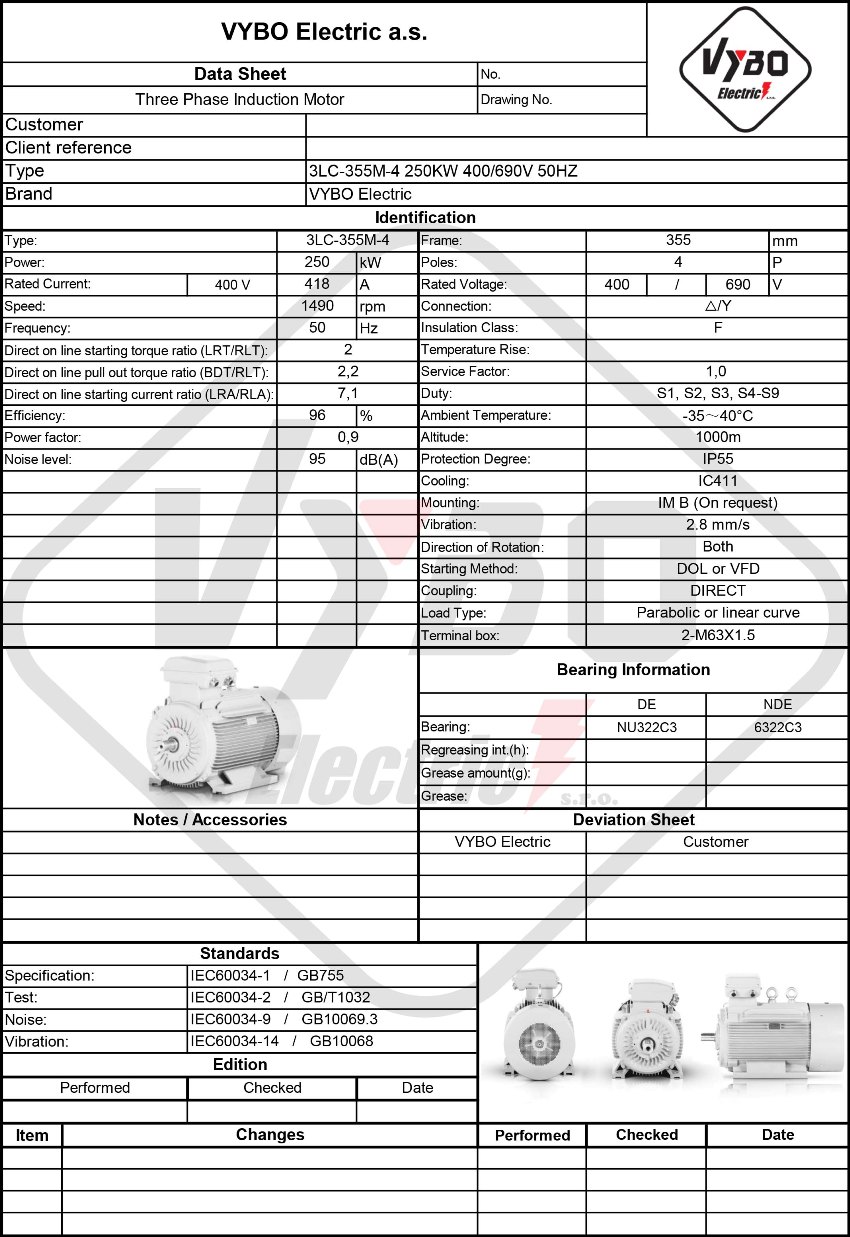

Trefaset elmotor: 3LC-355M2-4, 250 kW
| Grundlæggende tekniske data | |
| Motortype | 3LC-355M2-4 |
| Nominel effekt (kW) | 250 |
| Rammestørrelse (mm) | 355 |
| Antal poler | 4 |
| Nominelt omdrejningstal (omdr./min.) | 1490 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Nominel spænding (V) | 400/690 |
| Tilslutning | △/Y |
| Nominel strøm 400 V (A) | 418 |
| Nominel strøm 690 V (A) | 242,32 |
| Virkningsgrad ved 100 % belastning (%) | 96 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,9 |
| Start- og momentkarakteristik | |
| Forhold for startmoment (LRT/RLT) | 2 |
| Forhold for kipmoment (BDT/RLT) | 2,2 |
| Forhold for startstrøm (LRA/RLA) | 7,1 |
| Rotorens inertimoment (kg·m²) | 7,248 |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfri) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | Direkte start (DOL), frekvensomformer (VFD), softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Kabelgennemføringer | 2-M63X1.5 |
| Driftsbetingelser | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Emballage og mål | |
| Emballagemål (mm) | 1607*822*1161 |
| Pakkevægt (kg) | 1450 |
| Lejer og smøring | |
| DE/NDE-lejer | 6322-C3/6322-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
Stabil drift, lavere tab og pålidelighed ved langvarig anvendelse gør 3LC-355M2-4 til en løsning, der leverer effektivitet og værdi i krævende drift. Denne 1500 omdr./min. elektriske motor er beregnet til applikationer, hvor ikke kun ydeevne, men også driftsomkostninger, tilgængeligt startmoment og jævn drift under varierende belastning overvåges.
1500 omdr./min. elektrisk motor til jævn drift af produktionslinjer
En nominel effekt på 250 kW og et nominelt omdrejningstal på 1490 omdr./min. giver denne elektriske motor reservekapacitet til teknologier, der arbejder i flerholdsdrift. IE3-effektivitetsklassen understøtter økonomisk drift ved normal belastning og hjælper i praksis med at reducere energiomkostningerne, hvor lange daglige driftstider er afgørende. En effektfaktor på 0,9 forbedrer udnyttelsen af elnettet i stabile industrielle anlæg.
Den asynkrone elektriske motor er egnet til maskinenheder, der kræver en holdbar løsning med enkel service. Industriel automatisering lægger vægt på forudsigelig start, gentagelig adfærd og nem integration i eksisterende koblingsanlæg, som denne type drev understøtter i normal produktionspraksis.

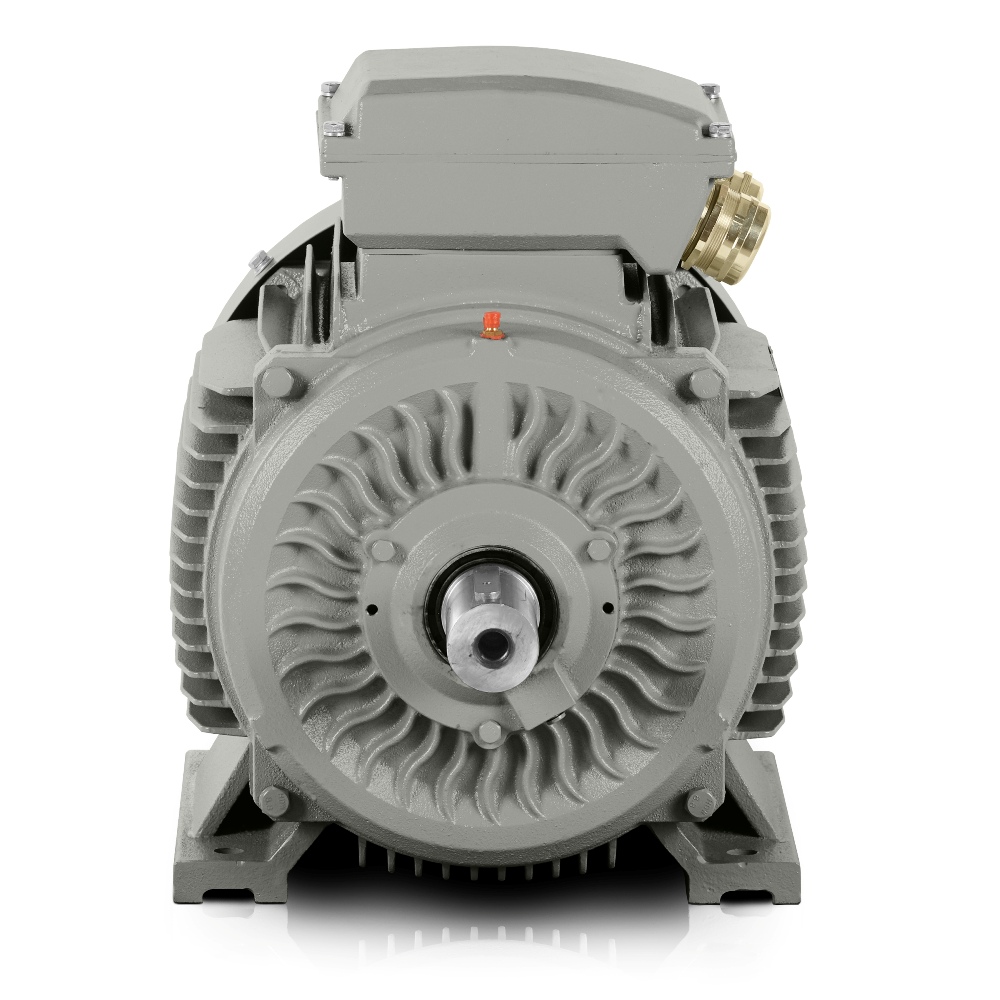

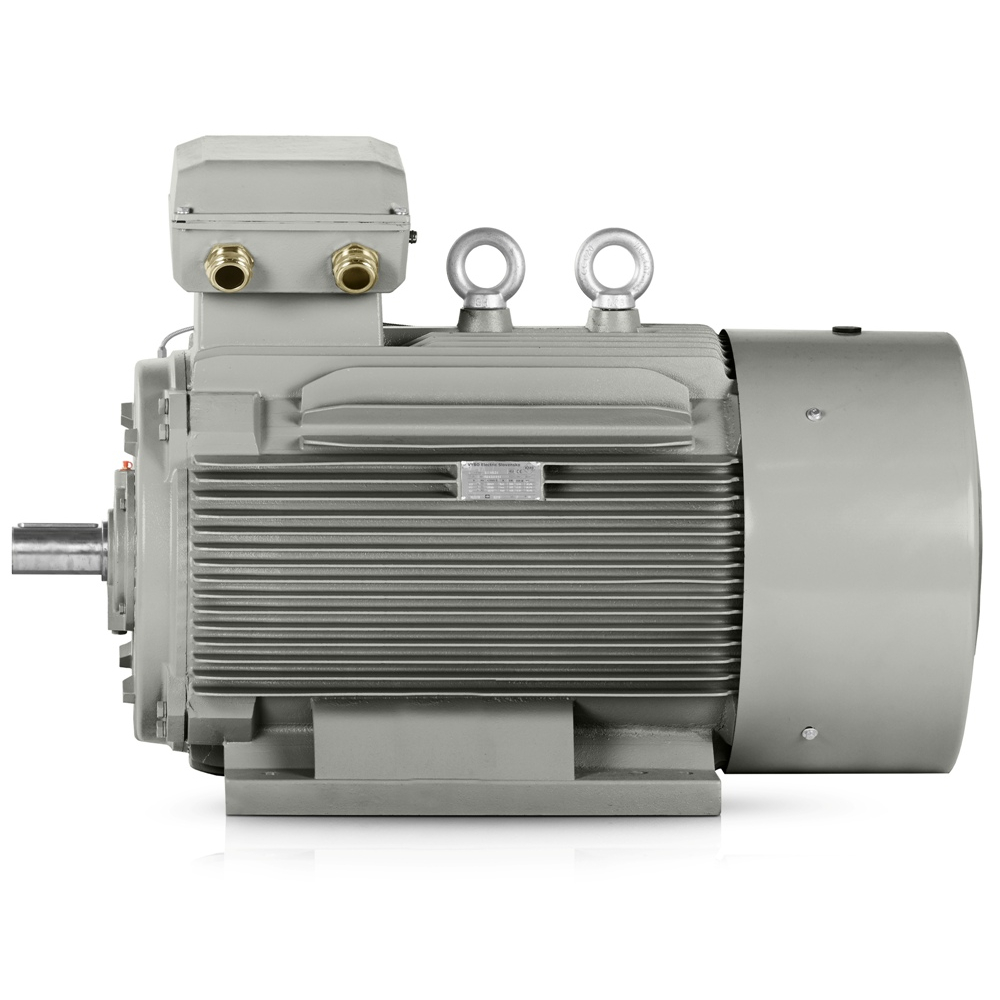

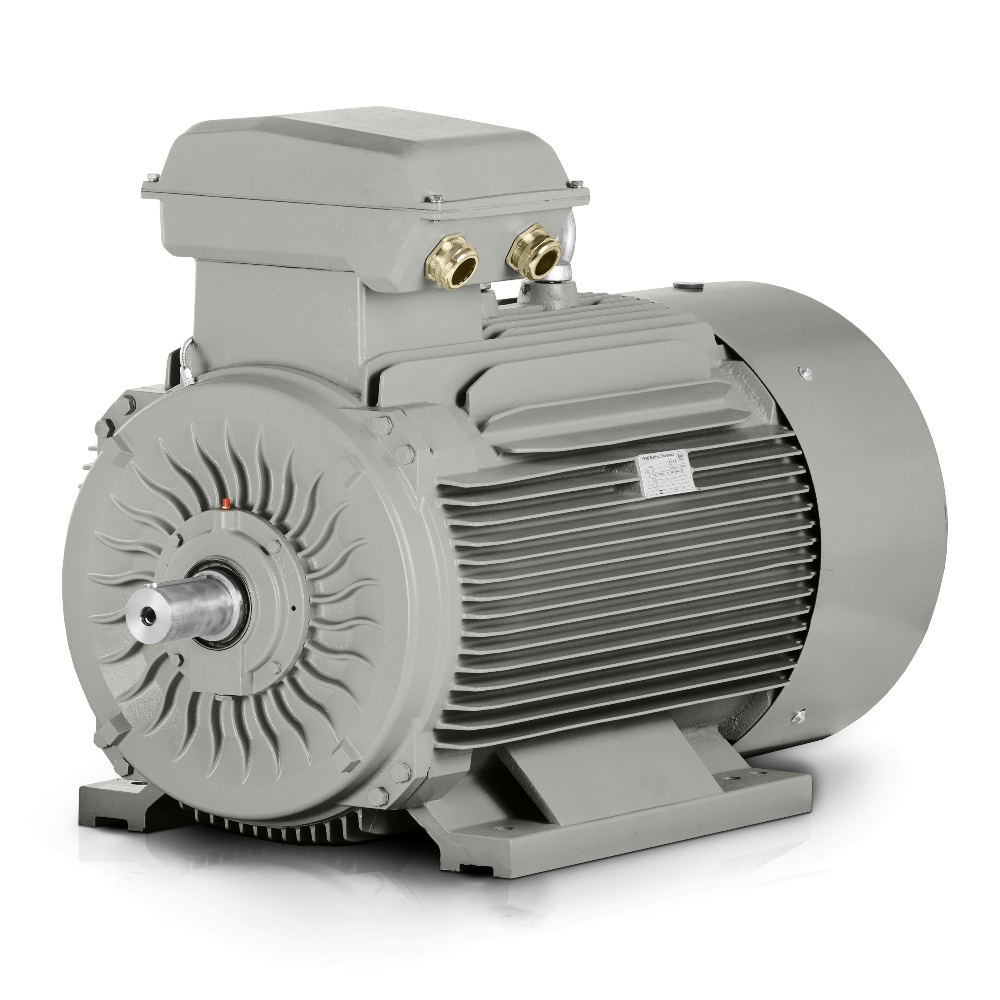

Robust støbejernsramme til tung industriel anvendelse
En robust støbejernsramme øger enhedens holdbarhed under vibrationer, stødbelastninger og langvarig drift. Forstærkede lejeskjolde i støbejern og forstærkede støbejernsfødder hjælper med at bevare monteringsstivheden selv ved installation på massive grundrammer. Dette design værdsættes især af mellemstore virksomheder og store fabrikker, hvor der forventes pålidelig ydeevne uden hyppige vedligeholdelsesindgreb.
Et støjniveau på 95 dB(A) skal medregnes ved design af arbejdspladsen og installation af motoren i teknologiske haller. Rotorens inertimoment på 7,248 kg/m² understøtter balanceret drift i applikationer med højere mekaniske belastninger og hyppige driftsændringer.
Start- og belastningsstyring i krævende drift
Et startmomentforhold på 2 og et kipmomentforhold på 2,2 giver nyttig adfærd ved start under belastning. Et startstrømsforhold på 7,1 hjælper konstruktører med at dimensionere beskyttelsesudstyr og vælge efterfølgende styresystemer i industriel automatisering. Den nominelle strøm ved △ 400V er 418 A og ved Y 690V 242,32 A, hvilket gør det lettere at tilpasse motoren til anlæggets spændingssystem.
Strømforsyning og tilslutning til praktisk vedligeholdelse
En 400/690 V-forsyning giver større fleksibilitet ved integration af motoren i forskellige produktionssegmenter. Kabelforskruninger 2-M63X1.5 forenkler kabelindføringen ved installation af motoren i robust udstyr, mens DE-leje 6322-C3 sammen med NDE-leje 6322-C3 understøtter en forudsigelig servicestrategi. I denne elektriske motor bygger producenten på mange års erfaring, som afspejles i et design egnet til lange driftscyklusser.
Konkret løsning til transportører, pumper og maskinenheder
Denne model er egnet til følgende konkrete applikationer:
- Hovedtransportlinjer i metallurgisk produktion.
- Pumpestationer til procesvand i fabrikker.
- Kompressorenheder til central distribution af trykluft.
- Møller til behandling af bulk-råmaterialer i cementfabrikker.
- Ekstrudere til plastforarbejdningsanlæg.
- Tilslagsknusere i stenbrudsteknologi.
- Ventilationsenheder til store industrihaller.
- Spil og tromledrev i håndteringsudstyr på stålværker.
Logistik og installation med store værksteder i tankerne
En emballeret vægt på 1450 kg og emballagemål på 1607*822*1161 mm skal medregnes ved modtagelse, lagring og overførsel til installationsområdet. Disse dimensioner kræver forberedt håndteringsudstyr og passende serviceadgang. Hvis du har brug for en løsning til industriel drift, bør du bestille 3LC-355M2-4 i god tid, så den planlagte stopplan kan overholdes uden unødvendige forsinkelser.
