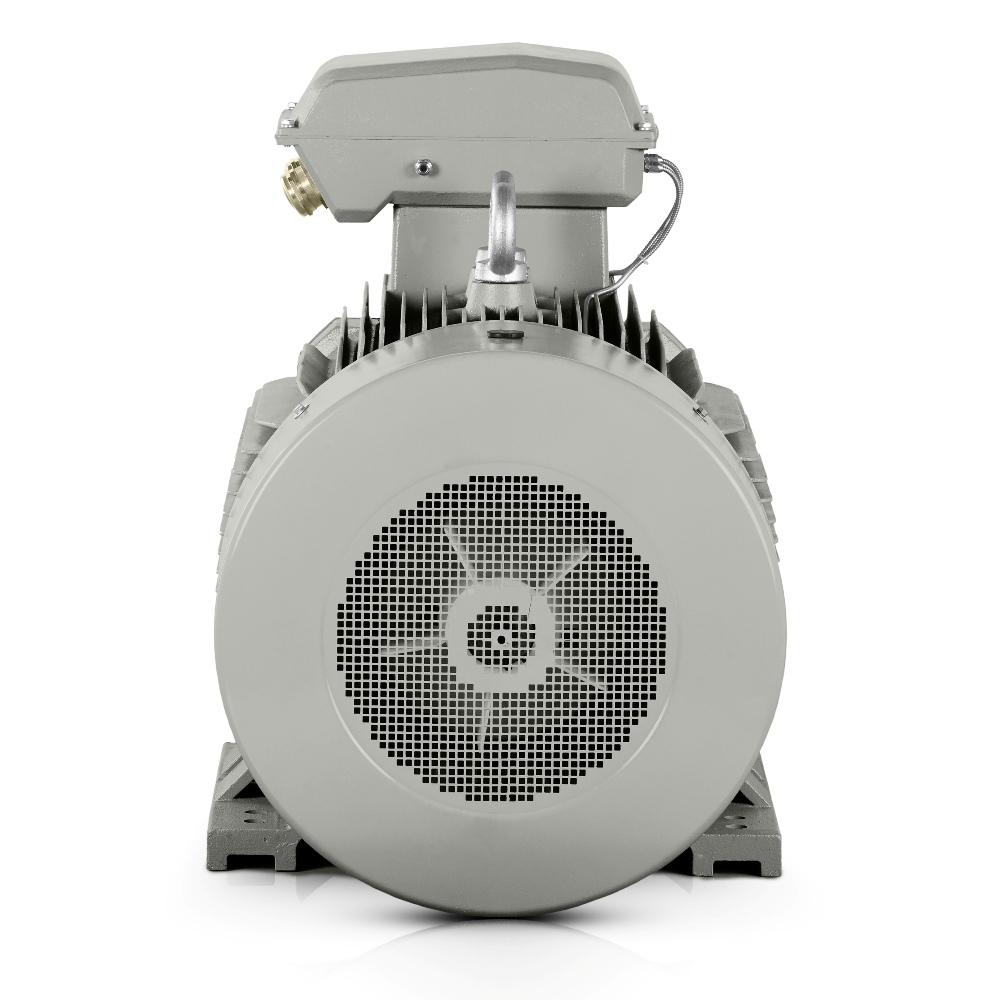

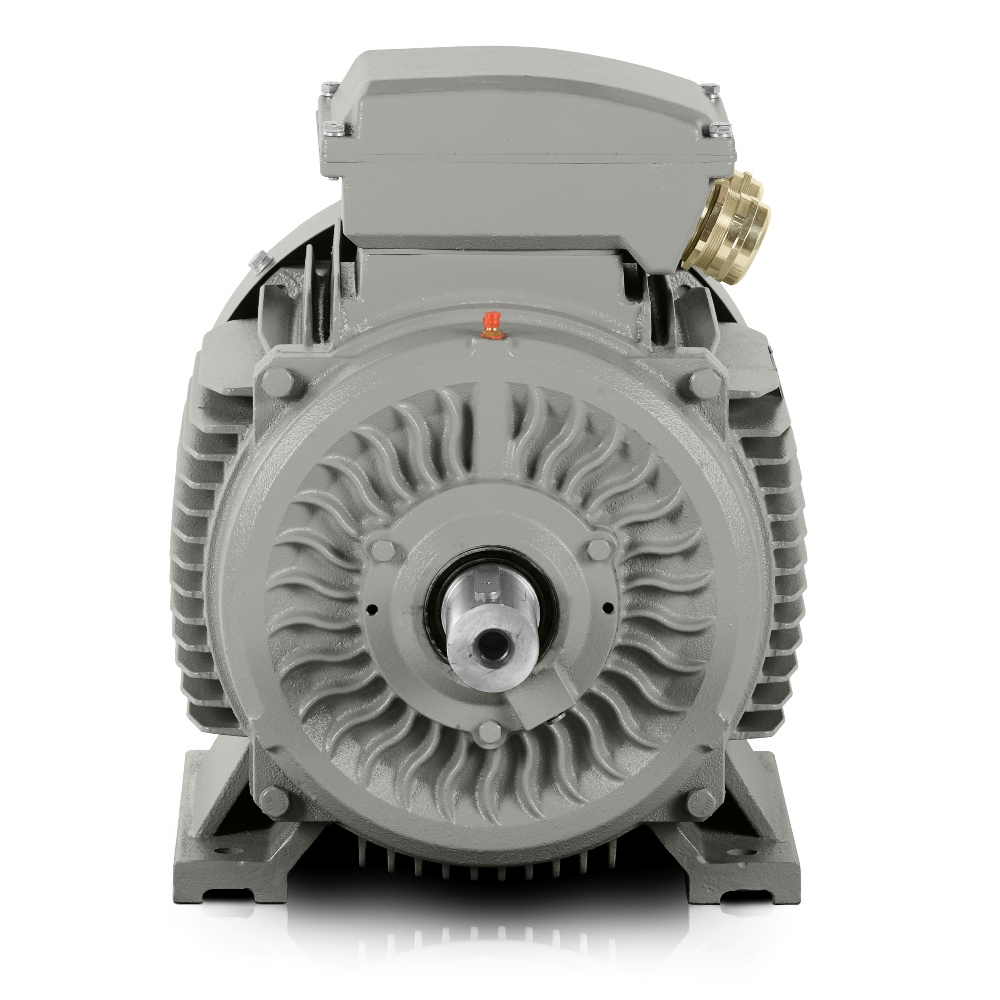

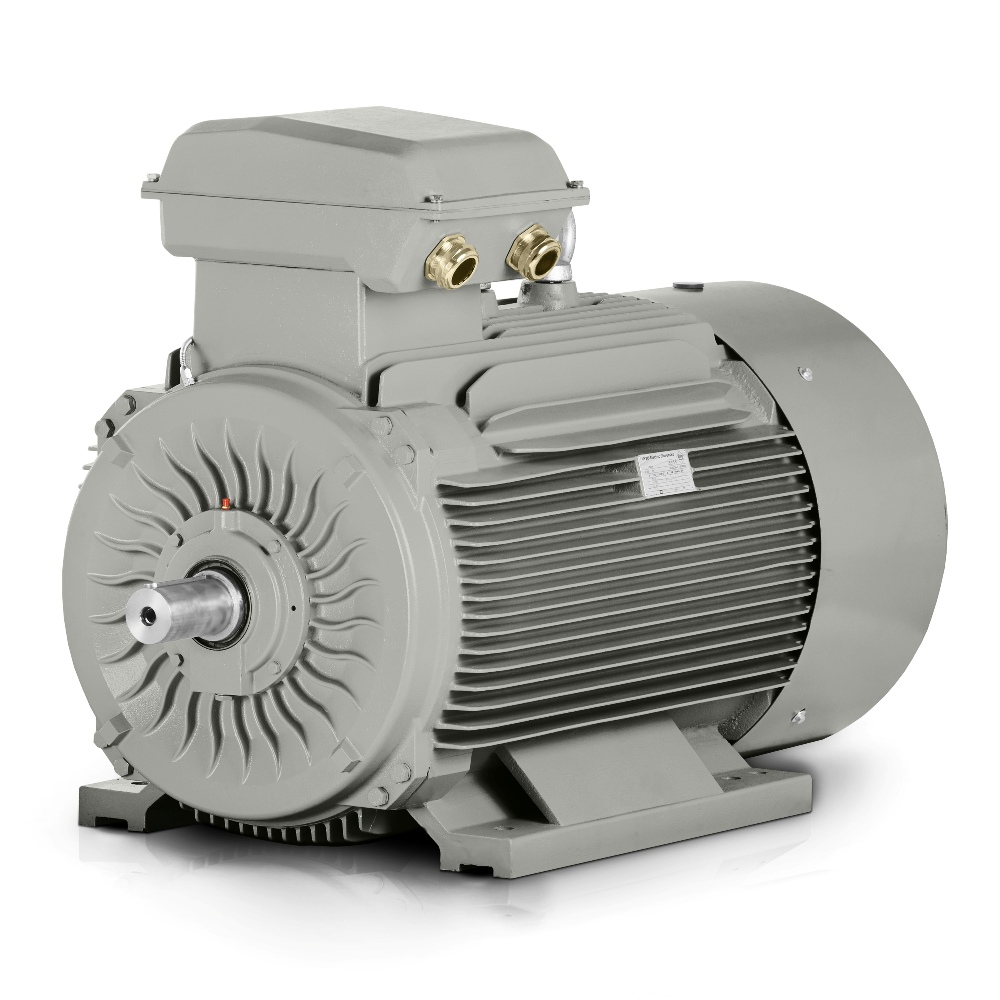

Trefaset elmotor: 3LC-355M2-2, 250 kW

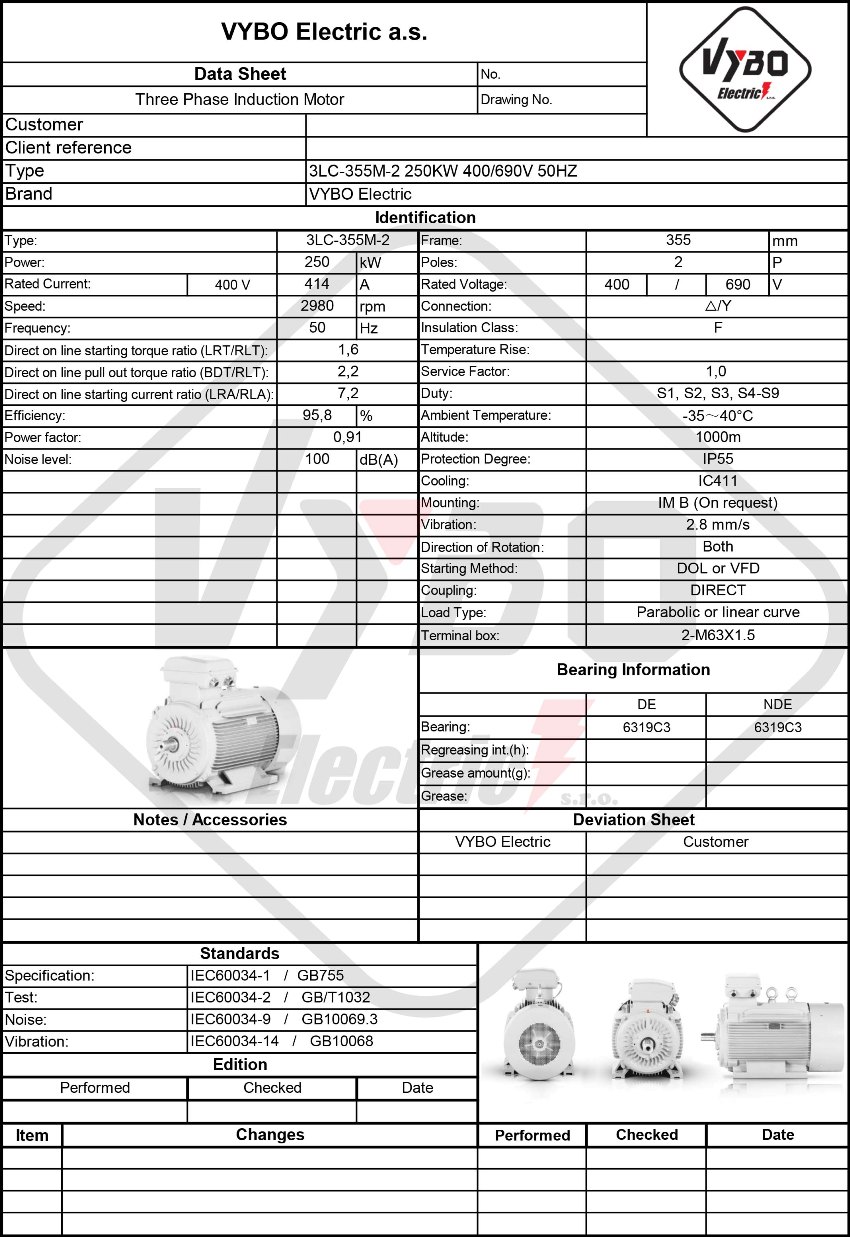

| Grundlæggende tekniske data | |
| Motortype | 3LC-355M2-2 |
| Nominel effekt (kW) | 250 |
| Rammestørrelse (mm) | 355 |
| Antal poler | 2 |
| Nominelt omdrejningstal (omdr./min.) | 2980 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Nominel spænding (V) | 400/690 |
| Tilslutning | △/Y |
| Nominel strøm 400 V (A) | 414 |
| Nominel strøm 690 V (A) | 240 |
| Virkningsgrad ved 100 % belastning (%) | 95,8 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,91 |
| Start- og momentkarakteristik | |
| Forhold for startmoment (LRT/RLT) | 1,6 |
| Forhold for kipmoment (BDT/RLT) | 2,2 |
| Forhold for startstrøm (LRA/RLA) | 7,2 |
| Rotorens inertimoment (kg·m²) | 3,345 |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfri) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | Direkte start (DOL), frekvensomformer (VFD), softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Kabelgennemføringer | 2-M63X1.5 |
| Driftsbetingelser | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Emballage og mål | |
| Emballagemål (mm) | 1607*822*1161 |
| Pakkevægt (kg) | 1606 |
| Lejer og smøring | |
| DE/NDE-lejer | 6319-C3/6319-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
3000 omdr./min. elektrisk motor til stabil ydelse i kontinuerlig drift
Modellen 3LC-355M2-2 giver effektivitet og værdi til anlæg, der har brug for et pålideligt drev med en nominel effekt på 250 kW og en hastighed på 2980 omdr./min. I mellemstore virksomheder, store fabrikker og industriel automatisering er en 3000 omdr./min. elektrisk motor velegnet, hvor jævn start, stabil belastning og disciplineret langtidsdrift er afgørende.
IE3-virkningsgradsklassen understøtter lavere forbrug under normal belastning og hjælper med at holde driftsomkostningerne under kontrol selv i flerskiftsproduktion. Denne serie af asynkrone elektriske motorer er konstrueret til applikationer, hvor ikke kun effekten, men også modstandsdygtighed over for hyppige starter og lange driftscyklusser er vigtig.

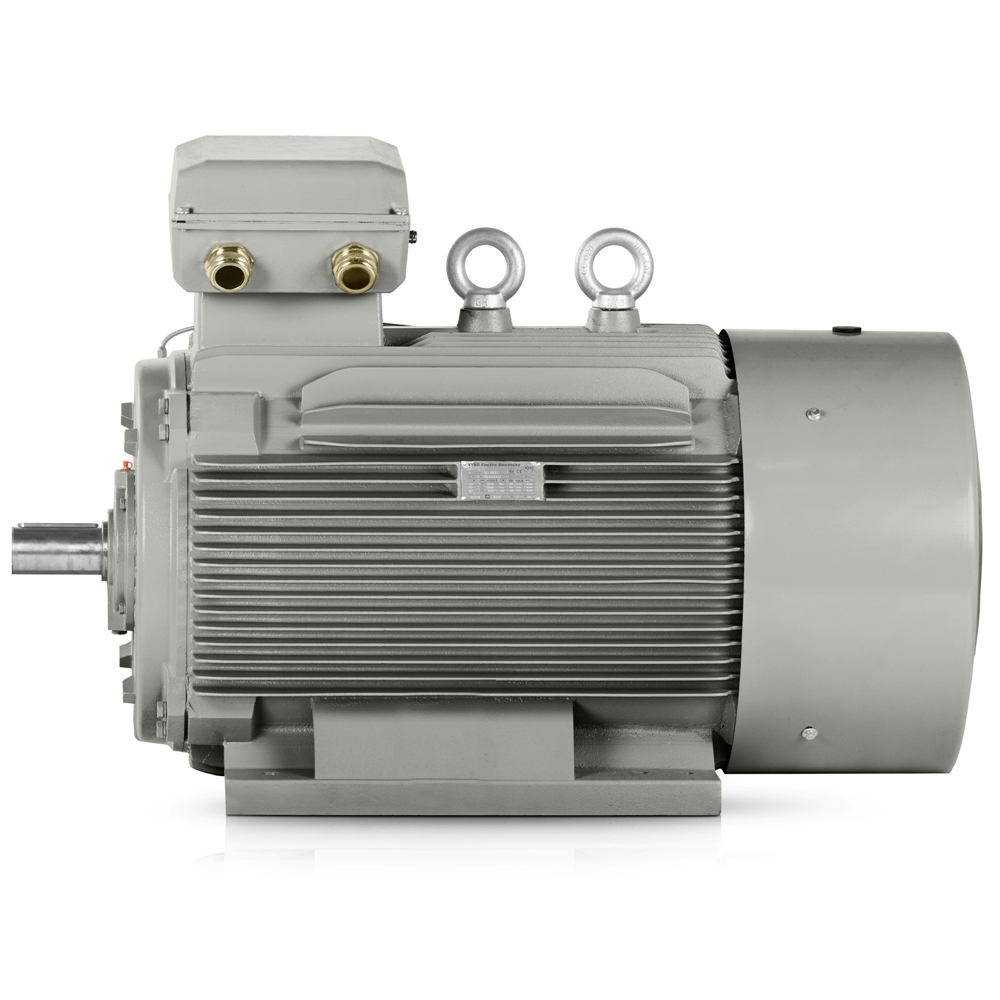

Robust støbejernsramme til daglige produktionsbelastninger
En robust støbejernsramme, forstærkede lejeskjolde i støbejern og forstærkede støbejernsfødder giver et stift grundlag for installation i teknologiske enheder. Denne løsning værdsættes af ingeniører og konstruktører, der har behov for at begrænse vibrationer, bevare præcis opretning og forenkle service i krævende drift. En industriel elektrisk motor med denne konstruktion modstår langvarig mekanisk belastning mere effektivt.
Parametre der forenkler drevdesign og valg af beskyttelse
Nominel strøm på 414 A ved △ 400V og 240 A ved Y 690V hjælper ved design af strømforsyningen og dimensionering af eltavlen. Et startstrømforhold på 7.2 og et startmomentforhold på 1.6 giver konstruktørerne nyttige data ved vurdering af start under belastning. Et kipmomentforhold på 2.2 understøtter brug i teknologiske linjer, hvor der kræves tilstrækkelig reserve under start.
En effektfaktor på 0.91 og en virkningsgrad på 95.8% er fordelagtige i applikationer med lange daglige driftsperioder. Et støjniveau på 100 dB(A) bør tages i betragtning ved design af arbejdsplads og indkapsling, især i områder med operatører og serviceadgang.
Lejeopbygning og inerti for længere serviceintervaller
Både DE-leje 6319-C3 og NDE-leje 6319-C3 understøtter stabil rotormontering under belastninger, der er typiske for kontinuerligt kørende produktionslinjer. Rotorinerti på 3.345 kg/m² hjælper med at vurdere accelerations- og udløbsdynamik i systemer, hvor præcis koordinering med gearkasse, kobling eller drevet maskine er vigtig.
Emballagemål og logistik på installationsstedet
Emballagemål på 1607×822×1161 mm og en emballagevægt på 1606 kg forenkler planlægningen af transport, opbevaring og håndtering på installationsstedet. I praksis gør det koordinering af kran, varemodtagelse og installationsforberedelse lettere uden at forsinke produktionsplaner.
Applikationer i udstyr med præcist timet effekt
Denne type elektrisk motor anvendes i følgende konkrete industrielle applikationer:
- Centrifugalpumper til procesvand.
- Ventilatorer til store ventilationsaggregater.
- Kompressorstationer til produktionsanlæg.
- Transportbånd i emballagelinjer.
- Tilslagsknusere i råvarebehandling.
- Finformalingsmøller i fødevareproduktion.
- Ekstrudere til plastgranulat.
- Presseenheder i metallurgisk produktion.
- Roterende mixere i byggematerialeproduktion.
- Briketteringspresser i biomasseforarbejdning.
- Separationssystemer i støvede miljøer.
- Viklemaskiner i papirindustrien.
Producentens mange års erfaring ses i en konstruktion, der tager højde for langvarig belastning, serviceadgang og stabil industriel drift. Ved anskaffelse af et drev til en produktionslinje hører denne elektriske motor til blandt de løsninger, der kan klare gentagen drift uden unødvendige integrationskompromiser.
Bestil 3LC-355M2-2 i god tid til et planlagt stop
Hvis målet er at kombinere effekt, robust konstruktion og effektiv drift, er modellen 3LC-355M2-2 klar til krævende forhold. Bestil den i god tid, så installation og idriftsættelse kan foregå som planlagt, og produktionsteknologien ikke behøver at vente på et erstatningsdrev.
