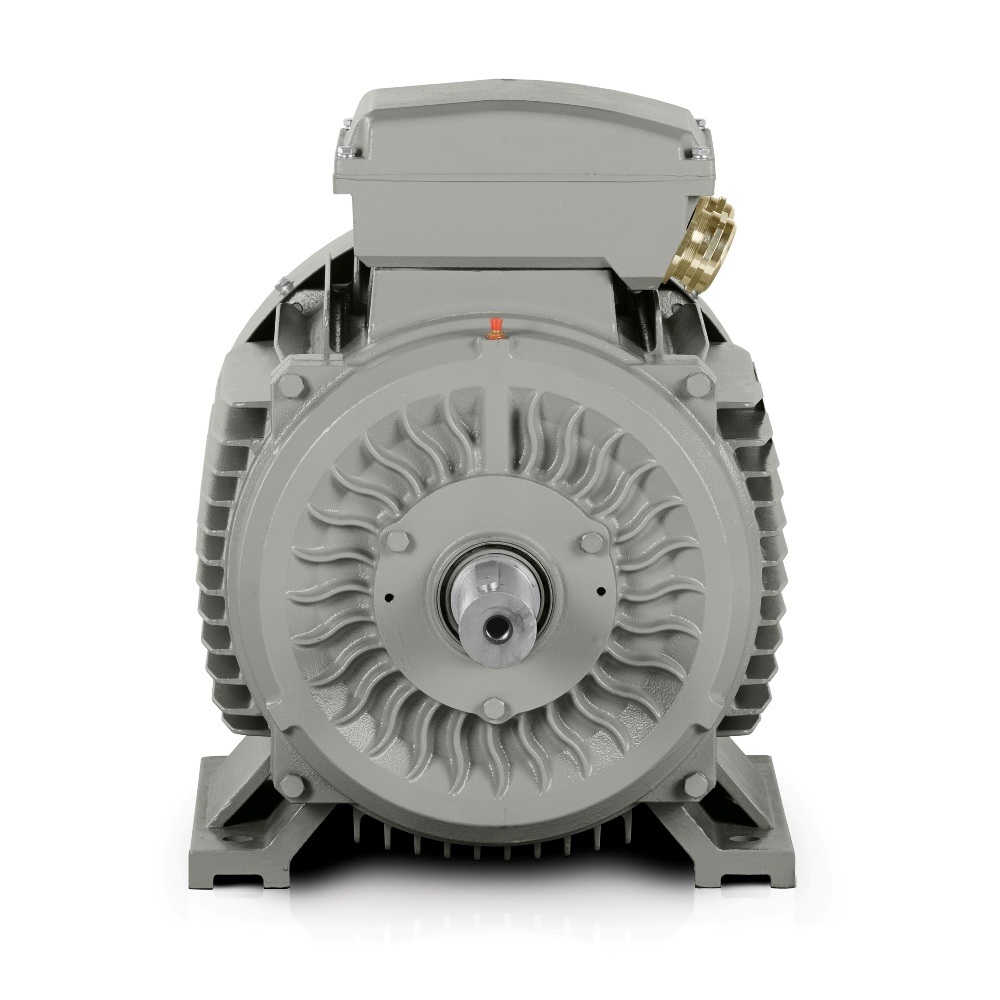

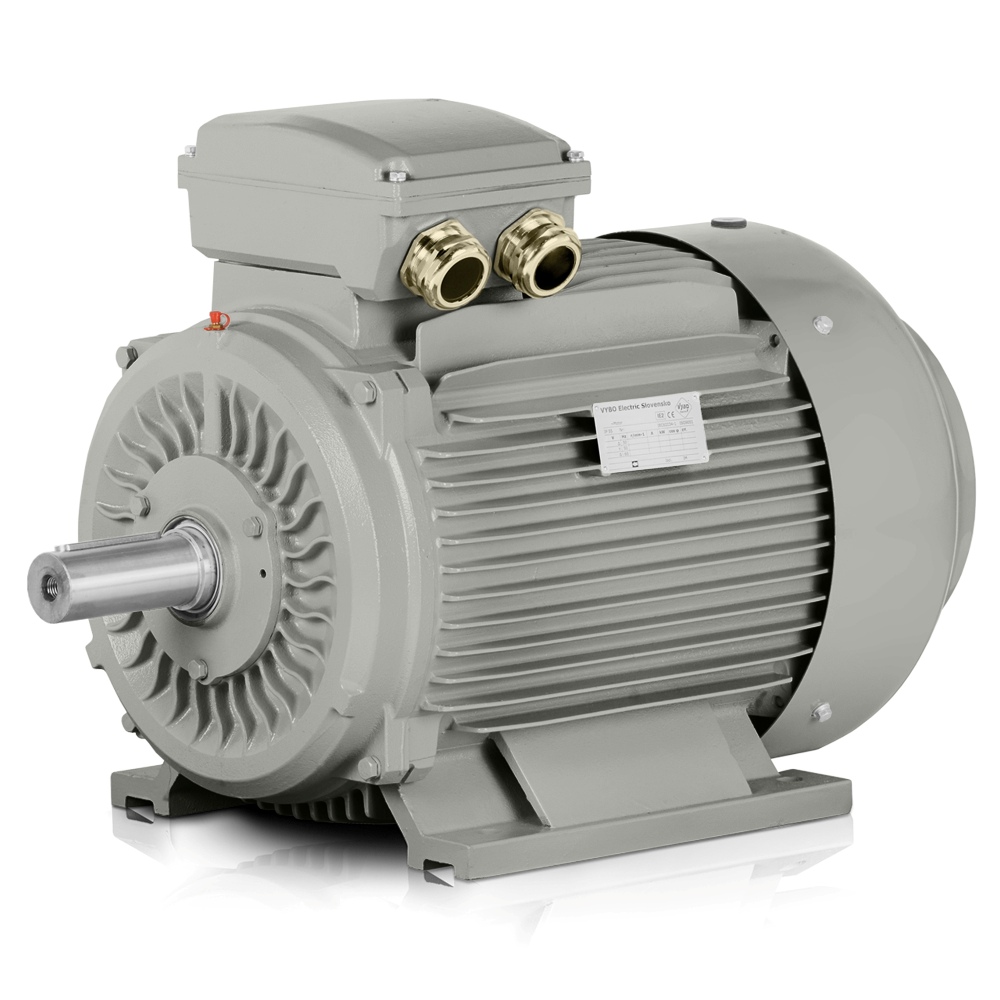

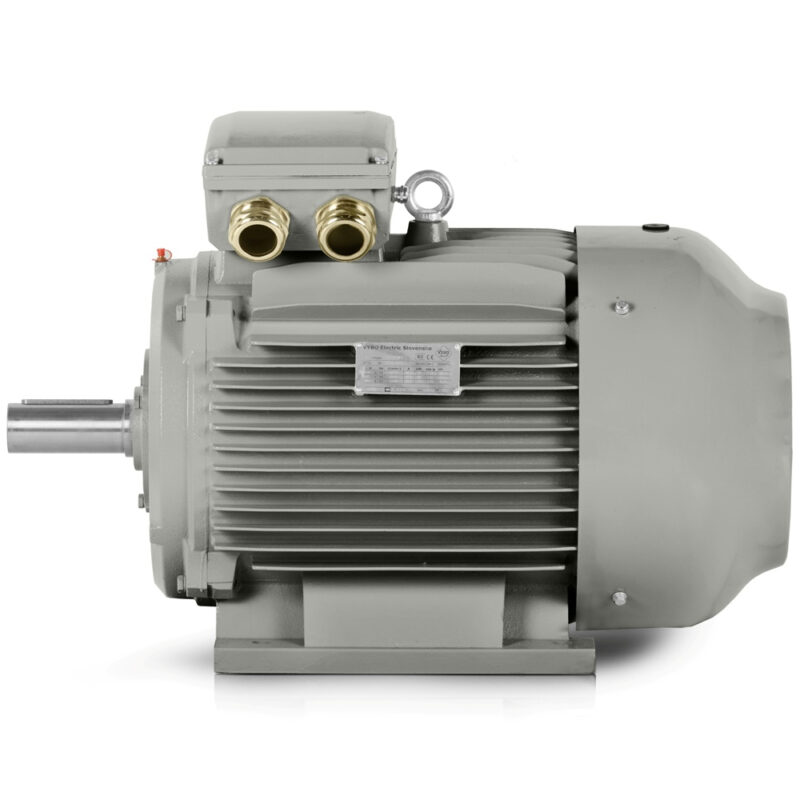

Elektrisk motor 22 kW, 985 omdr./min., 400/690 V, 3LC-200L2-6

I transportører, omrørere, pumpestationer og mindre teknologiske enheder afhænger produktionskontinuiteten af en elektrisk motor med 1000 omdr./min., som kan klare lange driftsperioder uden unødvendige driftsstop. 3LC-200L2-6 leverer 22 kW effekt, praktisk værdi til let og mellemstor industri og mulighed for besparelser gennem effektiv drift, hvilket teknikere værdsætter både ved dimensionering af drevet og ved vedligeholdelse.

En robust støbejernsramme giver denne konstruktion sikkerhed ved installation i maskiner, der udsættes for vibrationer, stødbelastninger og hyppige starter. Forstærkede lejeskjolde i støbejern og forstærkede fødder i støbejern hjælper med at bevare motorens geometri, selv under forhold hvor der forventes pålidelig drift fra elmotoren gennem hele skiftet. Løsningen er især praktisk, hvor motoren er placeret i et begrænset maskinrum og skal modstå gentagne mekaniske belastninger.

Elektrisk motor med 1000 omdr./min. til jævn drift af produktionslinjer

Et nominelt omdrejningstal på 985 omdr./min. giver et driftsområde, der egner sig til anvendelser med behov for afbalanceret start og stabil produktionsrytme. I praksis betyder det færre pludselige belastningsændringer på gearkassen, koblingen eller remdrevet. For OEM-maskinproducenter er det en fordel ved konstruktion af kompakte drev, der er beregnet til gentagen belastning og enkel integration i enheden.

• Materialefødere i pakkelinjer.
• Remtransportørdrev i fødevareproduktion.
• Omrørere til kemiske doseringstanke.
• Horisontale pumper i teknologiske enheder.
• Ventilationsenheder til industrihaller.

400 V elmotor til standard strømforsyning af maskiner

Til 400 V-net er denne 400 V elmotor konstrueret til at give ensartet start i normal industriel drift, også ved højere belastninger. En nominel strøm på △ 400V 42.5 A og en nominel strøm på Y 690V 24.64 A hjælper ved dimensionering af beskyttelsen og tilpasning af motoren til det konkrete strømfordelingssystem. Sammen med et startstrømsforhold på 7.4 og et startmomentforhold på 2 er motoren velegnet til udstyr, der kræver pålidelig acceleration uden unødig belastning af elnettet.

En effektfaktor på 0.81 og en virkningsgrad på 92.2% understøtter mere økonomisk drift, især under lange driftscyklusser. IE3-virkningsgradsklassen viser sin fordel overalt, hvor elmotorer kører dagligt, og enhver reduktion af tab betyder mærkbare energibesparelser. Den gennemprøvede producent og distributør VYBO Electric sikrer, at denne type løsning opfylder behovene i virksomheder, der kræver et tilgængeligt og servicevenligt drev.

Robust støbejernsramme til lang industriel levetid

Maskinudstyr afhænger også af modstandsdygtighed over for vibrationer, monteringspræcision og evnen til at forblive stabilt under langvarig drift. Støbejernsrammen hjælper motoren med at modstå deformation og beskytter lejeopbygningen ved krævende installation. Et støjniveau på 73 dB(A) er acceptabelt i industrielle miljøer, mens rotorens inertimoment på 0.421 kg/m² understøtter forudsigelig dynamisk adfærd under acceleration og udløb.

• Presselinjer til halvfabrikata af metal.
• Knusere til mindre genbrugsmaterialer.
• Ekstrudere til plastgranulat.
• Spiraltransportører i lagre for bulkmaterialer.
• Mindre kompressorstationer.
• Drænpumper i vandbehandlingsanlæg.

IE3-effektivitet til lavere tab i daglig drift

IE3-virkningsgradsklassen er velegnet til virksomheder, der ønsker at holde forbruget under kontrol uden at gå på kompromis med drevets ydeevne. Kombineret med en effekt på 22 kW fungerer dette driftsområde godt i maskiner, der kører i mange timer og skal udnytte energien fornuftigt. For vedligeholdelsen er lejeopbygningen 6312-C3 på både DE- og NDE-siden også vigtig, da den understøtter pålidelig drift ved højere termiske og mekaniske belastninger.

Emballagemål på 862*492*656 mm og en pakket vægt på 272 kg forenkler planlægningen af transport, opbevaring og installation på arbejdsstedet. Kabelgennemføringer 2-M50X1.5 giver praktiske tilslutningsmuligheder i produktionsenheder, mens akselhøjden på 200 mm gør det lettere at udskifte et ældre drev i eksisterende konstruktioner. Denne elektriske motor med 1000 omdr./min. kombinerer derfor anvendelighed, holdbarhed og fornuftig energieffektivitet til daglig industriel drift.

11 anvendelser til OEM-maskiner og mindre teknologiske enheder

3LC-200L2-6 er velegnet til transportsystemer, blandeudstyr, pumpeenheder og mindre linjer, hvor enkel service og forudsigelig drevadfærd er vigtig. Et startmomentforhold på 2, et kipmomentforhold på 2.1 og et strømforhold på 7.4 hjælper også ved konstruktion af OEM-maskiner, fordi ingeniøren kan fastlægge transmission, beskyttelse og startmetode mere præcist. I praksis anvendes motoren i følgende konkrete applikationer:

• Remtransportør med kontrolleret acceleration.
• Snegletransportør til korn.
• Industriel omrører i en doseringsstation.
• Centrifugalpumpe til et kølekredsløb.
• Ventilator til procesluftbehandling.
• Presseenhed til en mindre produktionslinje.
• Granulator til plastaffald.
• Briketteringspresse til træaffald.
• Tyngdekrafttransportør i pakketeknologi.
• Vandbehandlingsstation til et produktionsanlæg.
• Blandemaskine til tørblandinger.

Kontakt os for at dimensionere leverancen og vælge en passende konfiguration til din drift.
