Trefaset elmotor: 3LC-180L-4, 22 kW

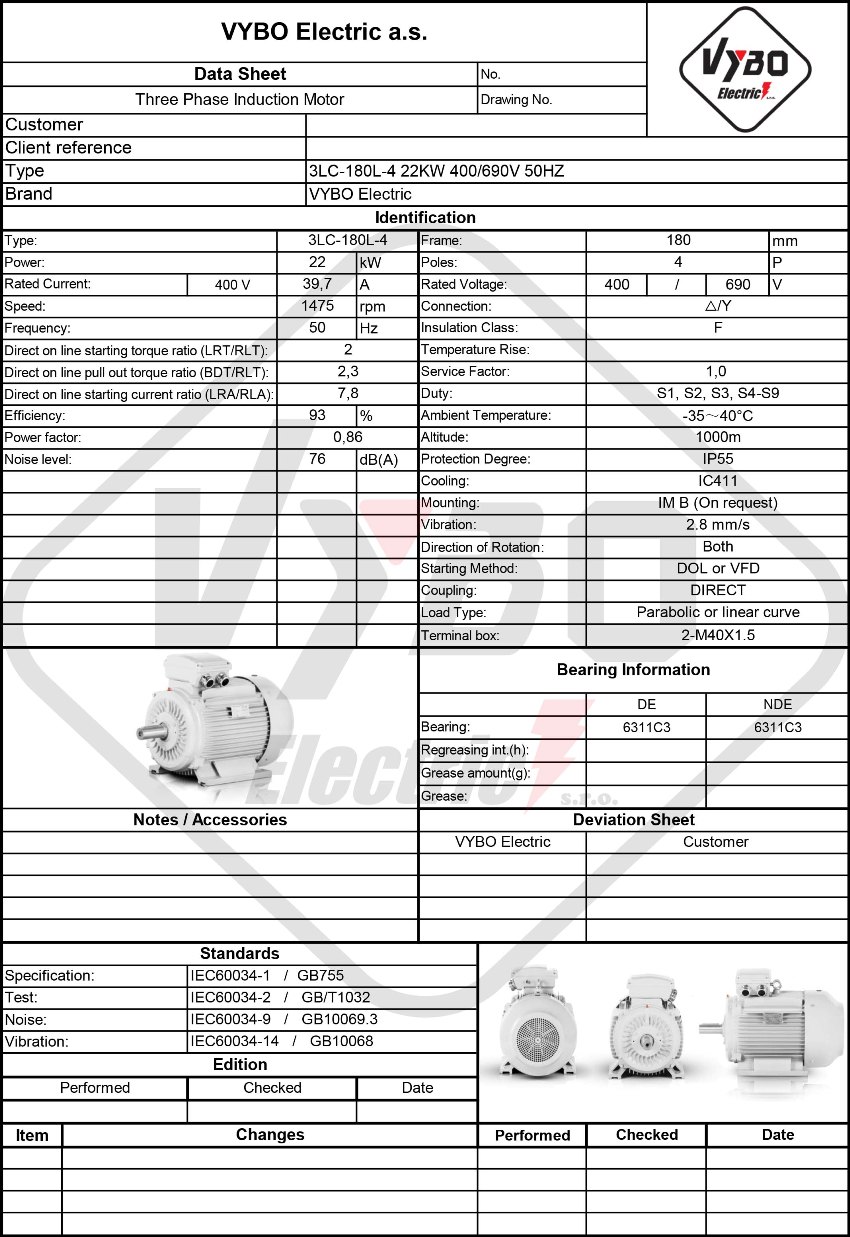

| Grundlæggende tekniske data | |
| Motortype | 3LC-180L-4 |
| Nominel effekt (kW) | 22 |
| Rammestørrelse (mm) | 180 |
| Antal poler | 4 |
| Nominelt omdrejningstal (omdr./min.) | 1475 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Nominel spænding (V) | 400/690 |
| Tilslutning | △/Y |
| Nominel strøm 400 V (A) | 39,7 |
| Nominel strøm 690 V (A) | 23,01 |
| Virkningsgrad ved 100 % belastning (%) | 93 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,86 |
| Start- og momentkarakteristik | |
| Forhold for startmoment (LRT/RLT) | 2 |
| Forhold for kipmoment (BDT/RLT) | 2,3 |
| Forhold for startstrøm (LRA/RLA) | 7,8 |
| Rotorens inertimoment (kg·m²) | 0,2065 |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfri) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | Direkte start (DOL), frekvensomformer (VFD), softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Kabelgennemføringer | 2-M40X1.5 |
| Driftsbetingelser | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Emballage og mål | |
| Emballagemål (mm) | 872*447*576 |
| Pakkevægt (kg) | 216 |
| Lejer og smøring | |
| DE/NDE-lejer | 6311-C3/6311-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
Konstruktionen af den trefasede elektriske motor 3LC-180L-4 er beregnet til at levere effektiviteten og værdien fra modellen 3LC-180L-4 i normal industriel drift uden unødige krav til operatøren. I praksis er det en elektrisk motor på 1500 omdr./min. til linjer, hvor stabil start, fornuftigt forbrug og jævn kraftoverførsel gennem hvert skift er vigtigt.
Elektrisk motor 1500 omdr./min. til jævn drift af produktionsenheder
Et nominelt omdrejningstal på 1475 omdr./min. hjælper med at holde transportører, pumper og mindre procesmaskiner i stabil drift. Som 400 V elektrisk motor fungerer den godt i enheder, der kræver et afbalanceret forhold mellem moment og driftsforbrug. Med en effektfaktor på 0.86 og en virkningsgrad på 93% er motoren velegnet til anvendelser, hvor energiomkostninger også overvåges.
IE3-effektivitetsklasse til lavere driftsomkostninger
IE3-effektivitetsklassen understøtter mere økonomisk drift i let og mellemstor industri samt i miljøer med industriel automatisering. I seriedrift er forskellen især mærkbar på maskiner, der kører i mange timer hver dag og kræver afbalanceret ydelse uden hyppige indgreb. I OEM-løsninger giver den et praktisk grundlag for dimensionering af et drev med en fornuftig effektreserve.
Et startmomentforhold på 2 og et startstrømsforhold på 7.8 er velegnet til mekanismer, der skal starte pålideligt uden overdreven belastning af elnettet. Et maksimalmomentforhold på 2.3 understøtter anvendelser, hvor drevet kan udsættes for mindre forudsigelige belastninger. ISO-certifikater styrker også tilliden ved brug af motoren i projekter, hvor ensartet leveringskvalitet overvåges.

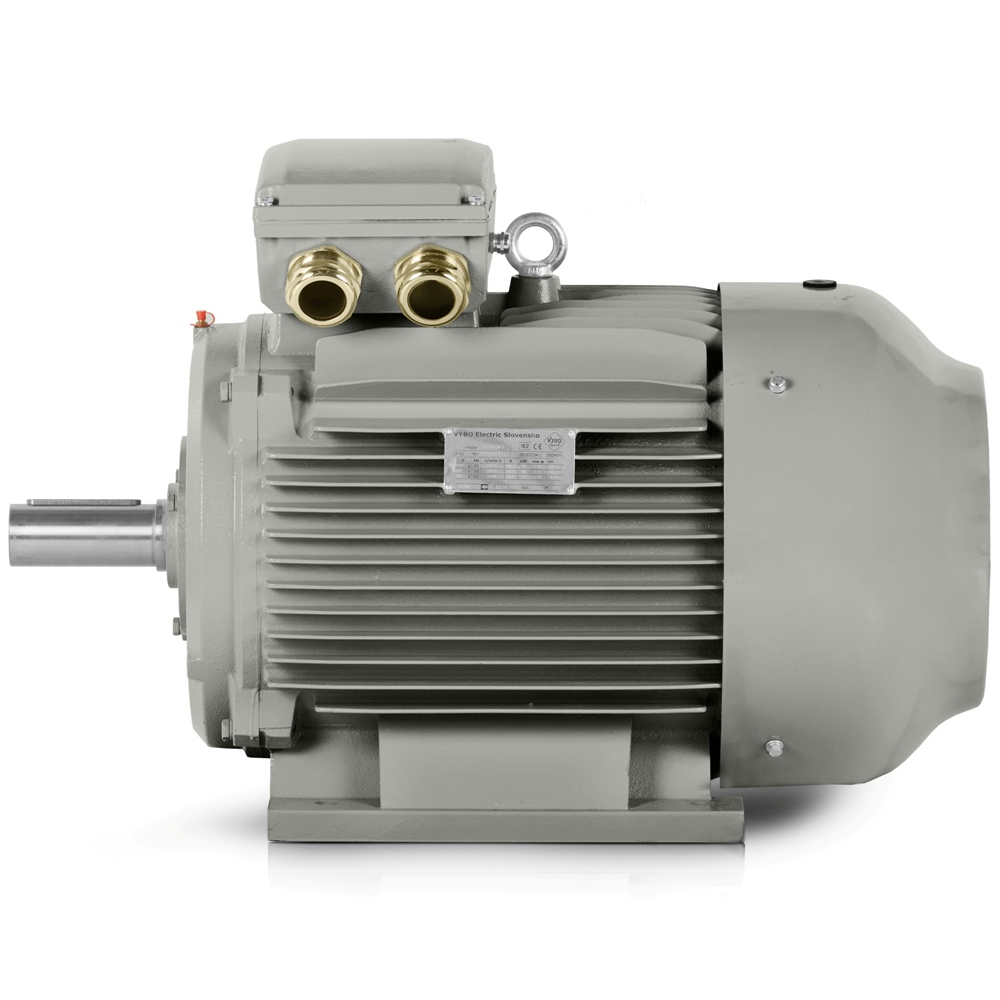

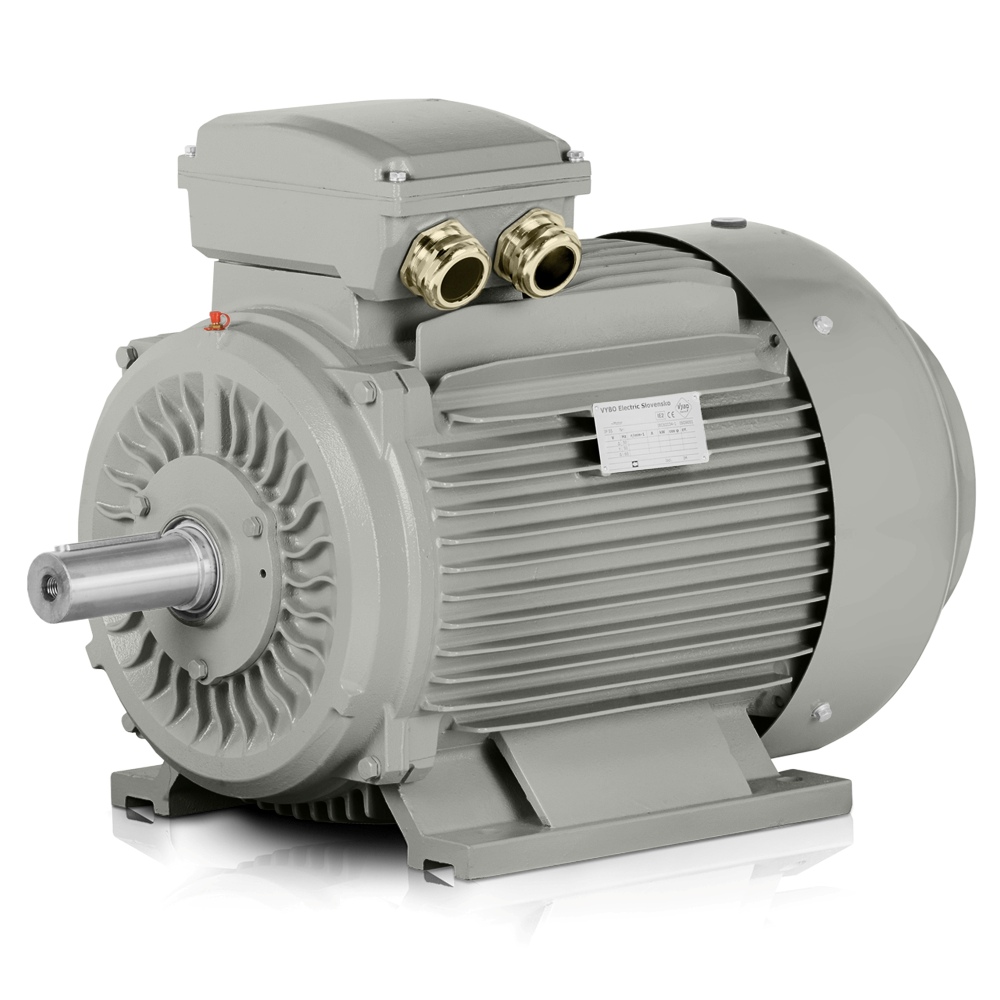

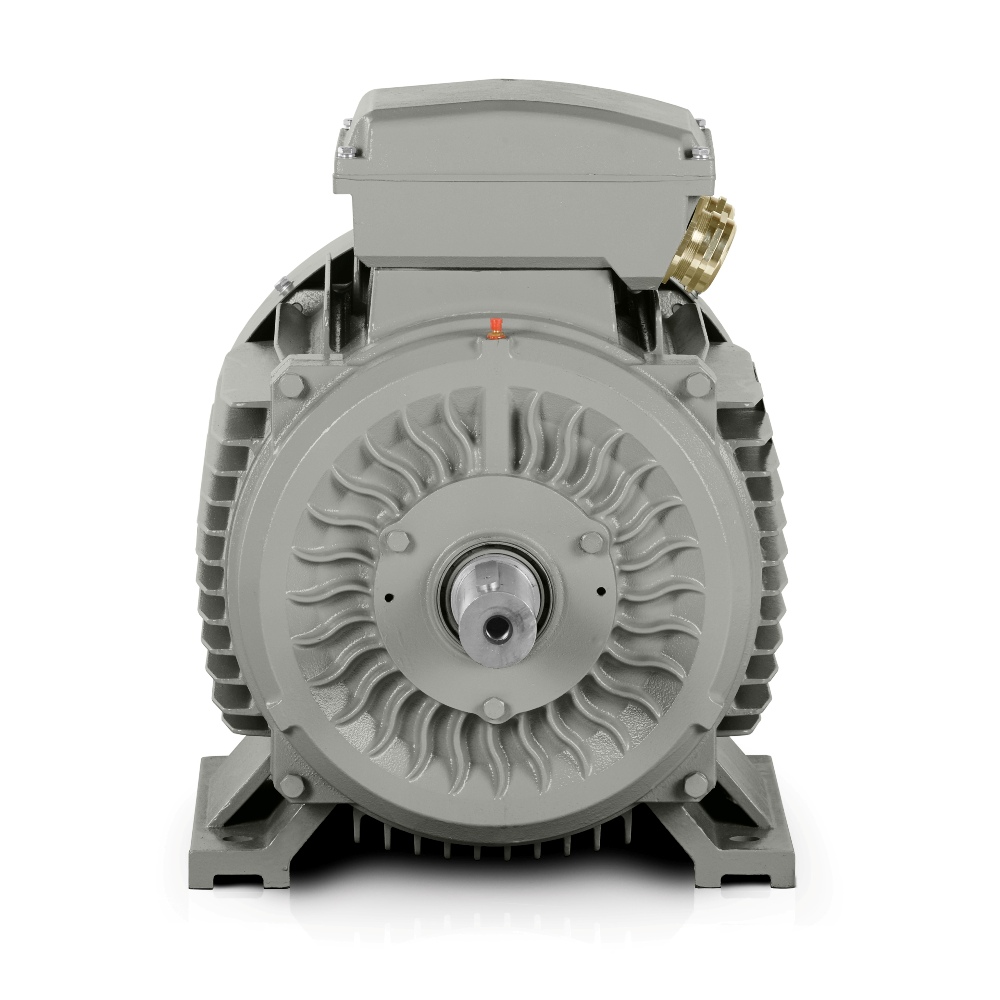

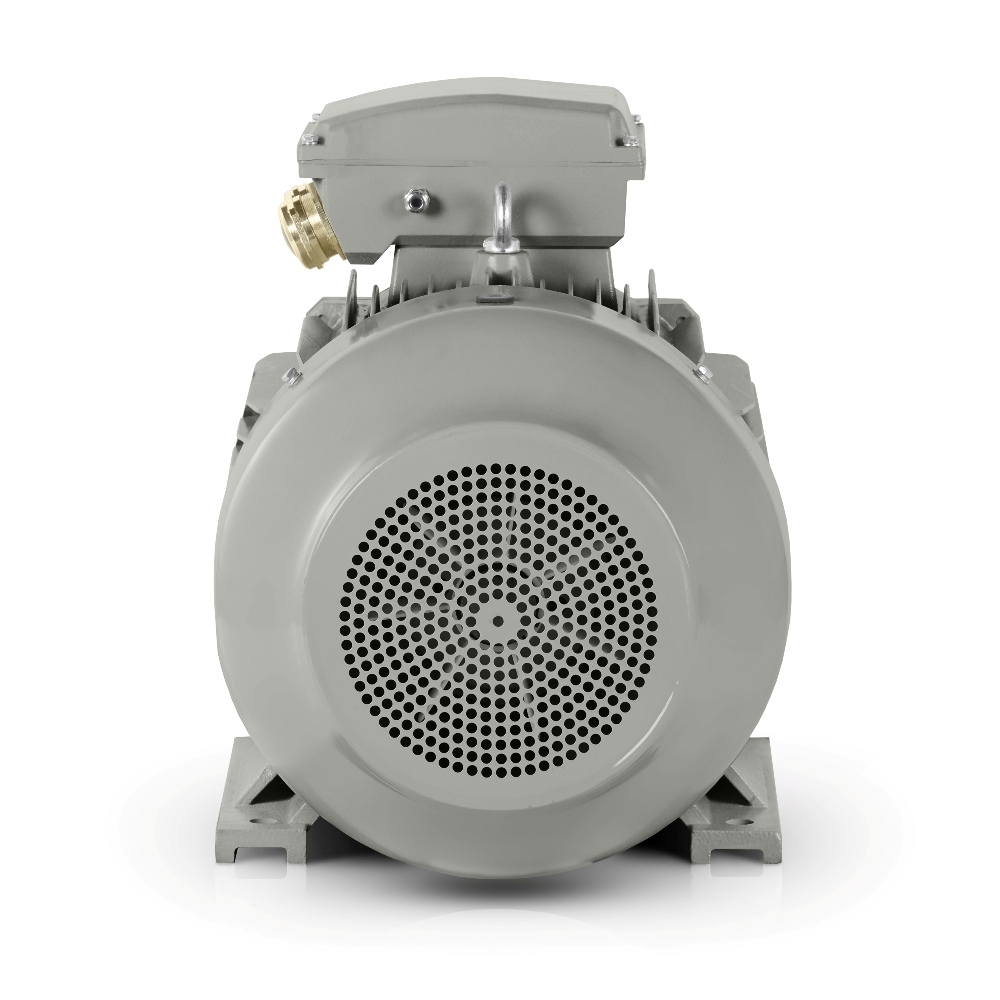

Robust støbejernsramme til maskiner under daglig belastning
En robust støbejernsramme er fordelagtig i enheder, der arbejder kontinuerligt og overfører vibrationer fra maskinen til motorrammen. Forstærkede lejeskjolde i støbejern og forstærkede støbejernsfødder hjælper med at bevare monteringsnøjagtigheden selv under langvarig drift. 6311-C3-lejer på både DE- og NDE-siden understøtter driftssikkerhed i typiske industrielle installationer.
Et støjniveau på 76 dB(A) passer til udstyr, hvor både ydelse og operatørens arbejdsmiljø overvåges. En emballeret vægt på 216 kg og emballagemål på 872*447*576 mm gør det lettere at planlægge håndtering på værkstedet og ved integration i nye projekter.
Løsning til OEM-maskiner og mindre teknologiske enheder
Denne trefasede elektriske motor er velegnet til linjer, hvor der forventes præcis tilslutning, enkel installation og stabil drift gennem hele skiftet. Kabelforskruninger 2-M40X1.5 forenkler den elektriske installation, mens et rotortræghedsmoment på 0.207 kg/m² hjælper ved dimensionering af acceleration og stop. Takket være en akselhøjde på 180 mm er motoren også velegnet til kompakte maskinrammer.
Den er specifikt velegnet til følgende anvendelser:
- Hoveddrev til en båndtransportør i en emballagelinje.
- Drev til en snegletransportør for bulkmaterialer.
- Pumpeenhed til procesvand i et industrianlæg.
- Ventilatorenhed til udsugning af produktionsstøv.
- Omrører til procestanke i fødevareforbehandlingen.
- Presseenhed i en mindre procesmaskine.
- Granuleringslinje i et genvindingsanlæg.
- Skæremaskine til profilmateriale.
- Briketteringspresse til behandling af værkstedsaffald.
- Kontinuerlig føder til en fyldestation.
- Drev til tromleseparator i sorteringsteknologi.
Hvis du har brug for en elektrisk motor på 1500 omdr./min. til en maskine, der skal arbejde pålideligt med fornuftige driftsomkostninger, så bestil 3LC-180L-4 uden forsinkelse. I praksis kan tilgængeligheden ændre sig hurtigt for projekter, der går i produktion med kort varsel.
